踏板驱动往复曲线运动机构设计

项目分类:3D模型 发布时间:2021-08-28 ID:247235
  • 踏板驱动往复曲线运动机构设计
  • 踏板驱动往复曲线运动机构设计
  • 踏板驱动往复曲线运动机构设计
  • 踏板驱动往复曲线运动机构设计
  • 踏板驱动往复曲线运动机构设计
  • 踏板驱动往复曲线运动机构设计
  • 踏板驱动往复曲线运动机构设计
  • 踏板驱动往复曲线运动机构设计

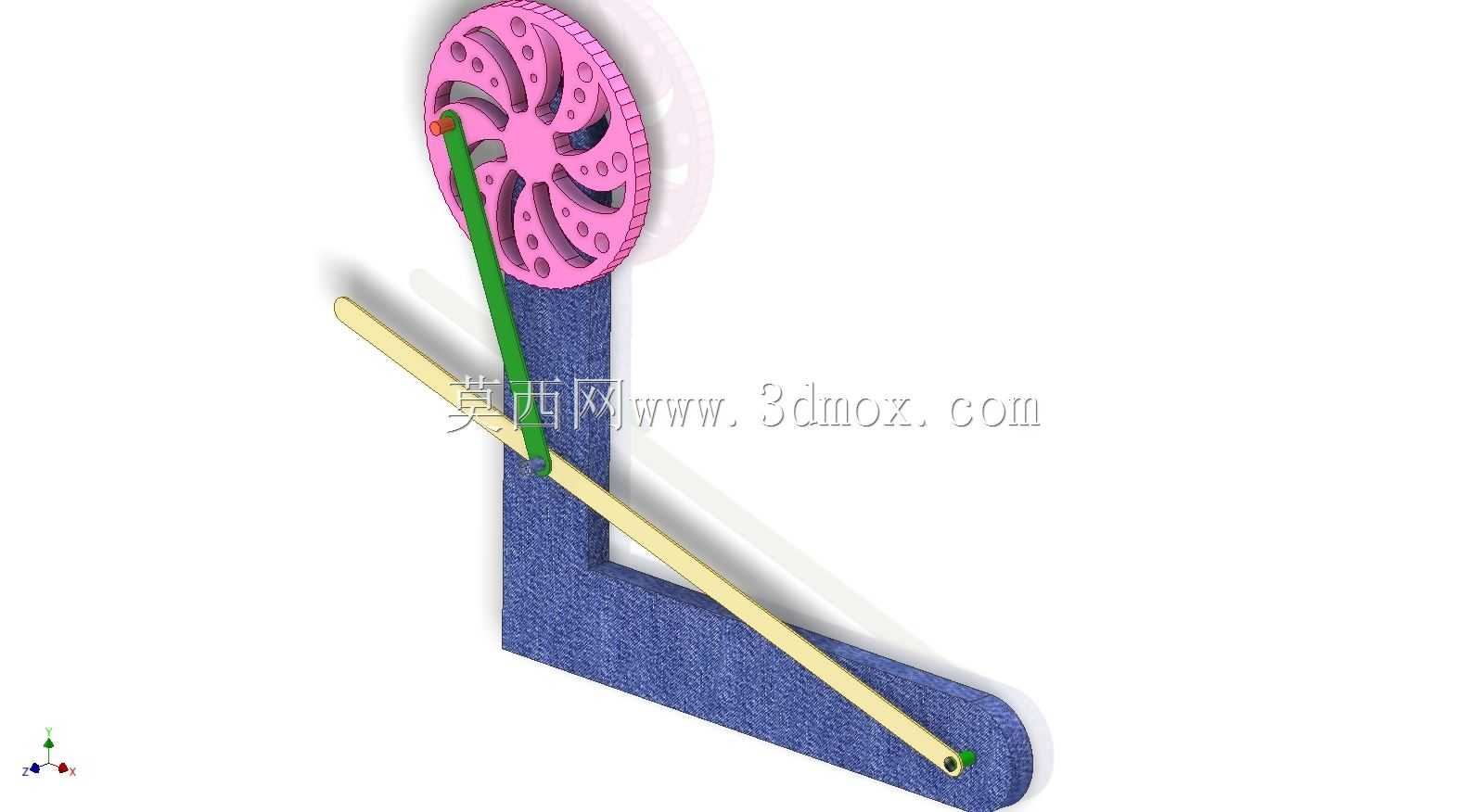

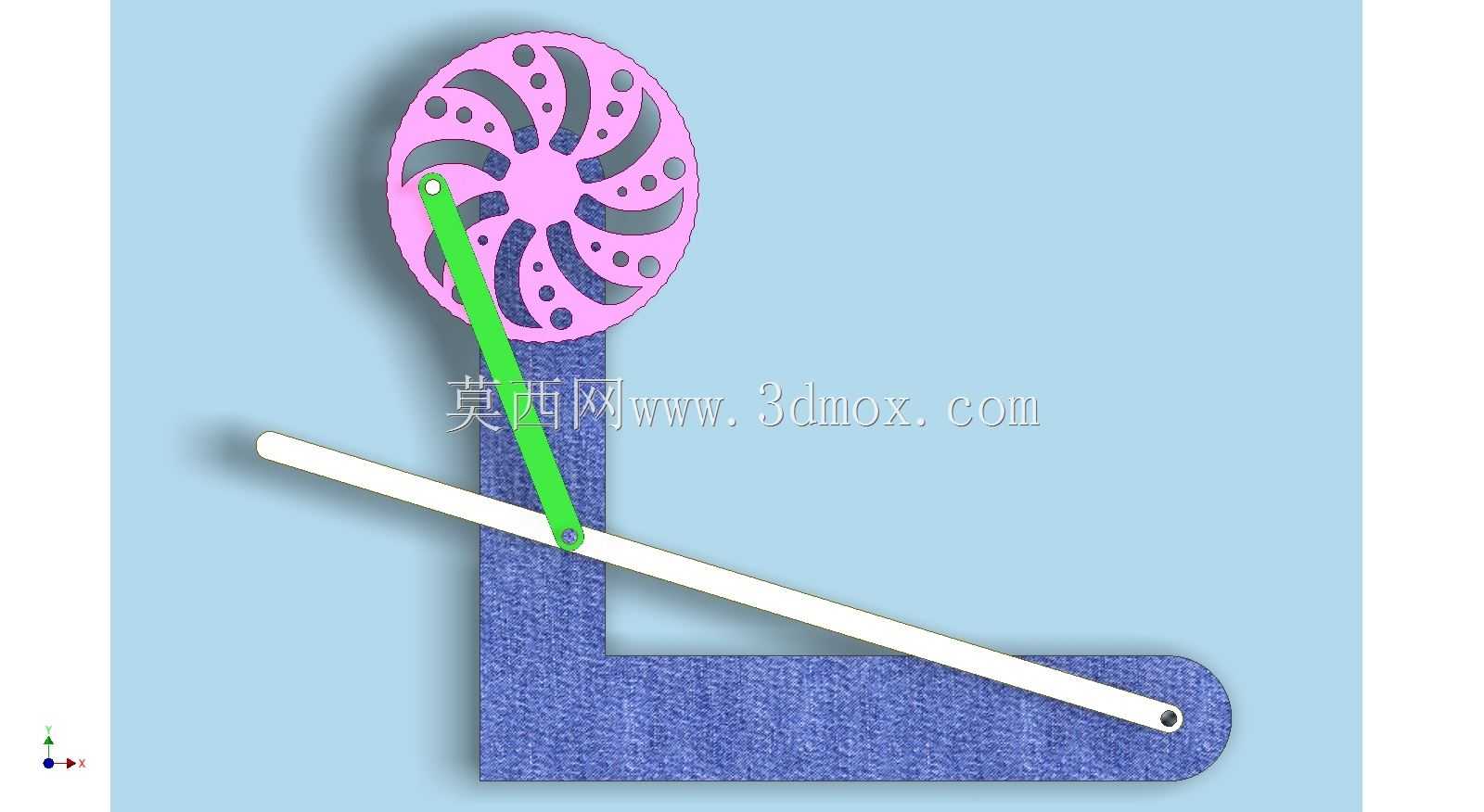

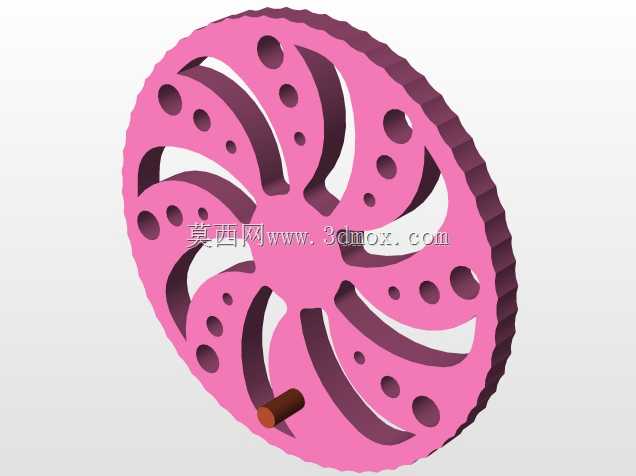

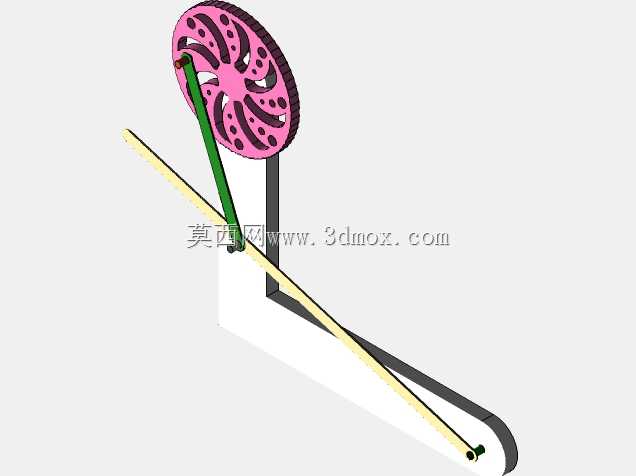

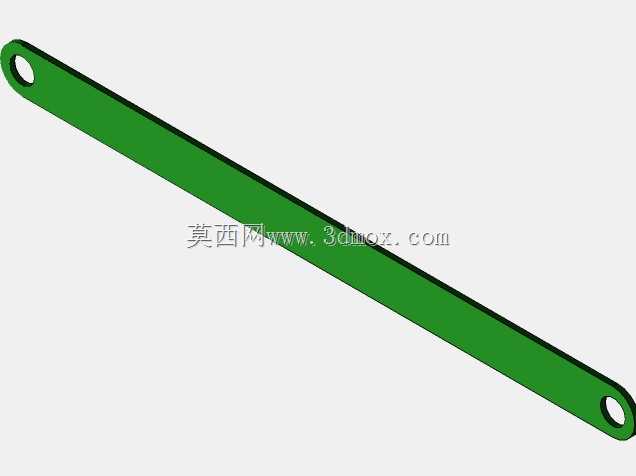

该往复曲线运动机构可广泛应用于轻工送料、小型筛分、教学演示等场景,通过踏板输入动力即可带动圆盘做圆周运动,进而驱动输出端实现预设轨迹的往复曲线动作,也可根据实际工况将圆盘替换为曲柄,适配不同的行程与运动轨迹需求。从结构设计逻辑来看,整体采用L型安装基座作为承载主体,基座的垂直段用于安装带曲线槽的转盘组件,水平段则预留了踏板转轴的安装孔位与输出滑杆的导向限位结构,安装时需保证转盘回转中心与踏板转轴的中心距符合设计公差,避免传动过程中出现卡滞或运动轨迹偏移。转盘上的曲线槽采用等宽设计,槽宽与驱动销的直径配合间隙控制在0.1-0.2mm之间,既保证驱动销在槽内滑动顺畅,又能减少回程间隙带来的运动误差,绿色驱动连杆一端通过销轴铰接在踏板的中部铰接点,另一端的驱动销嵌入转盘的曲线槽内,当踏板绕水平段末端的转轴做上下摆动时,驱动连杆会带动驱动销沿曲线槽滑动,进而驱动转盘绕自身中心做连续圆周运动。白色输出滑杆一端铰接在转盘盘面的偏心销位置,另一端穿过基座水平段的导向套做直线往复运动,偏心销的安装偏心距直接决定了输出滑杆的往复行程,设计时可根据实际需要的输出行程调整偏心销的安装位置,也可更换不同轮廓曲线槽的转盘,实现不同规律的往复运动输出。安装边界方面,L型基座的垂直安装面预留了四个M6的螺栓安装孔,孔位间距符合通用小型实验台架的安装标准,可直接固定在型材工作台或实验台面板上,整体机构的横向占用尺寸不超过300mm,纵向高度不超过250mm,适合在空间紧凑的小型设备或教学实验装置中集成使用。实际应用中,该机构无需额外配置电机等动力源,仅通过人力踩踏踏板即可获得稳定的圆周转动与直线往复输出,在无电力供应的简易作业场景或机械原理教学演示场景中具备较高的实用性,设计过程中对各铰接点的销轴均做了耐磨处理,可承受长时间往复运动带来的磨损,导向套采用自润滑铜套材质,无需频繁加注润滑油即可保证滑杆运动顺畅,各运动部件之间无冗余结构,传动路径短,动力传递效率较高,维护时仅需定期检查各铰接点的销轴磨损情况即可。
