铸造碳钢液压泵马达壳体端盖结构

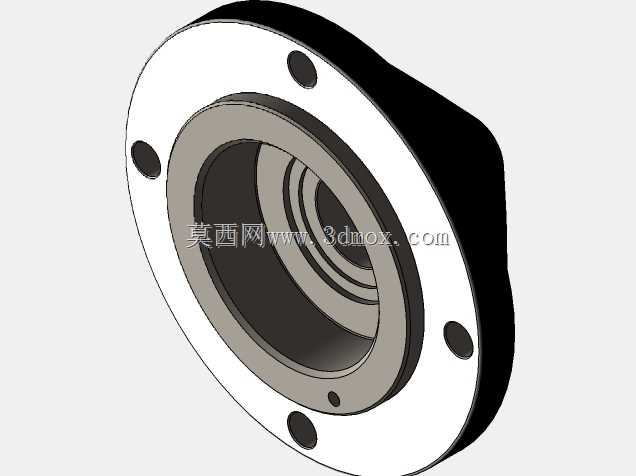

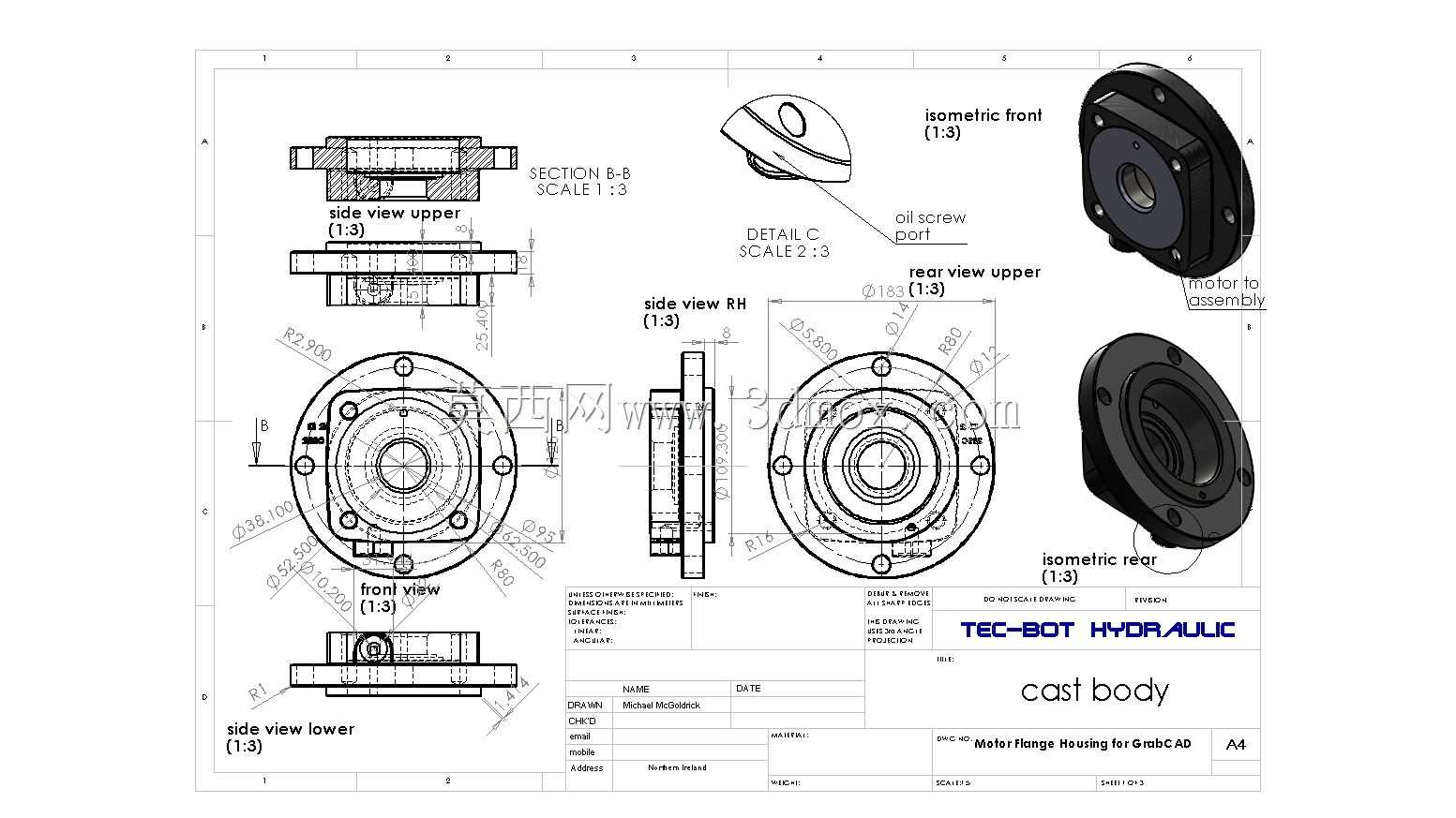

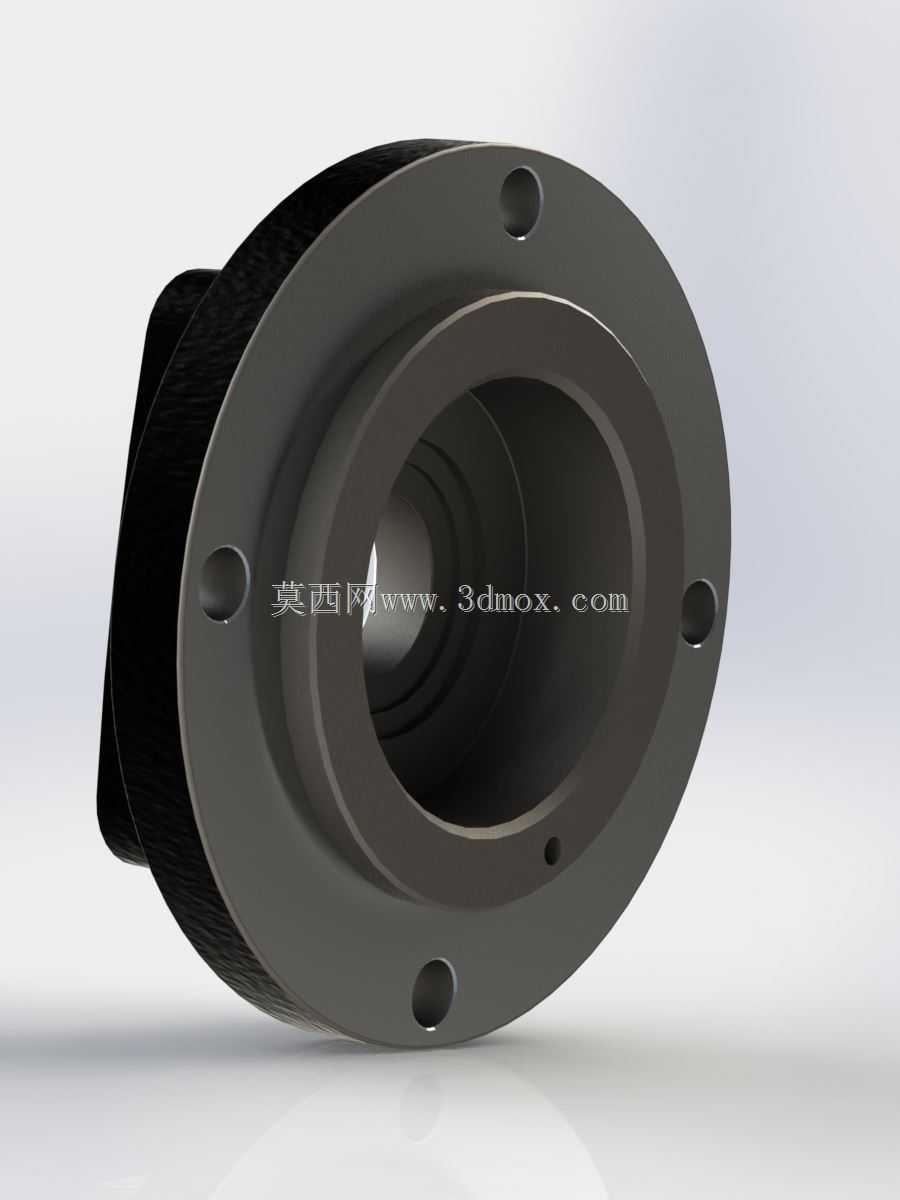

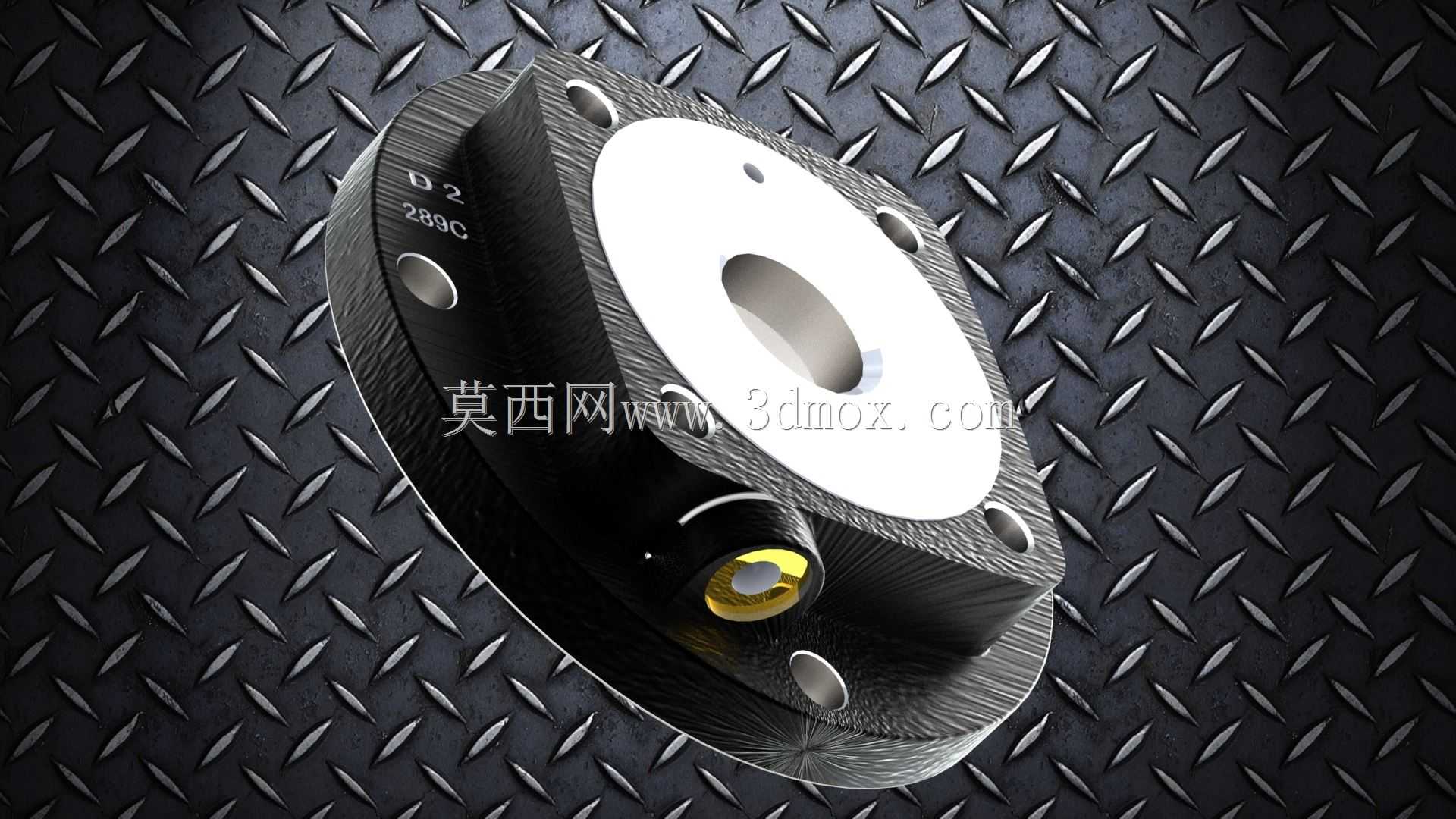

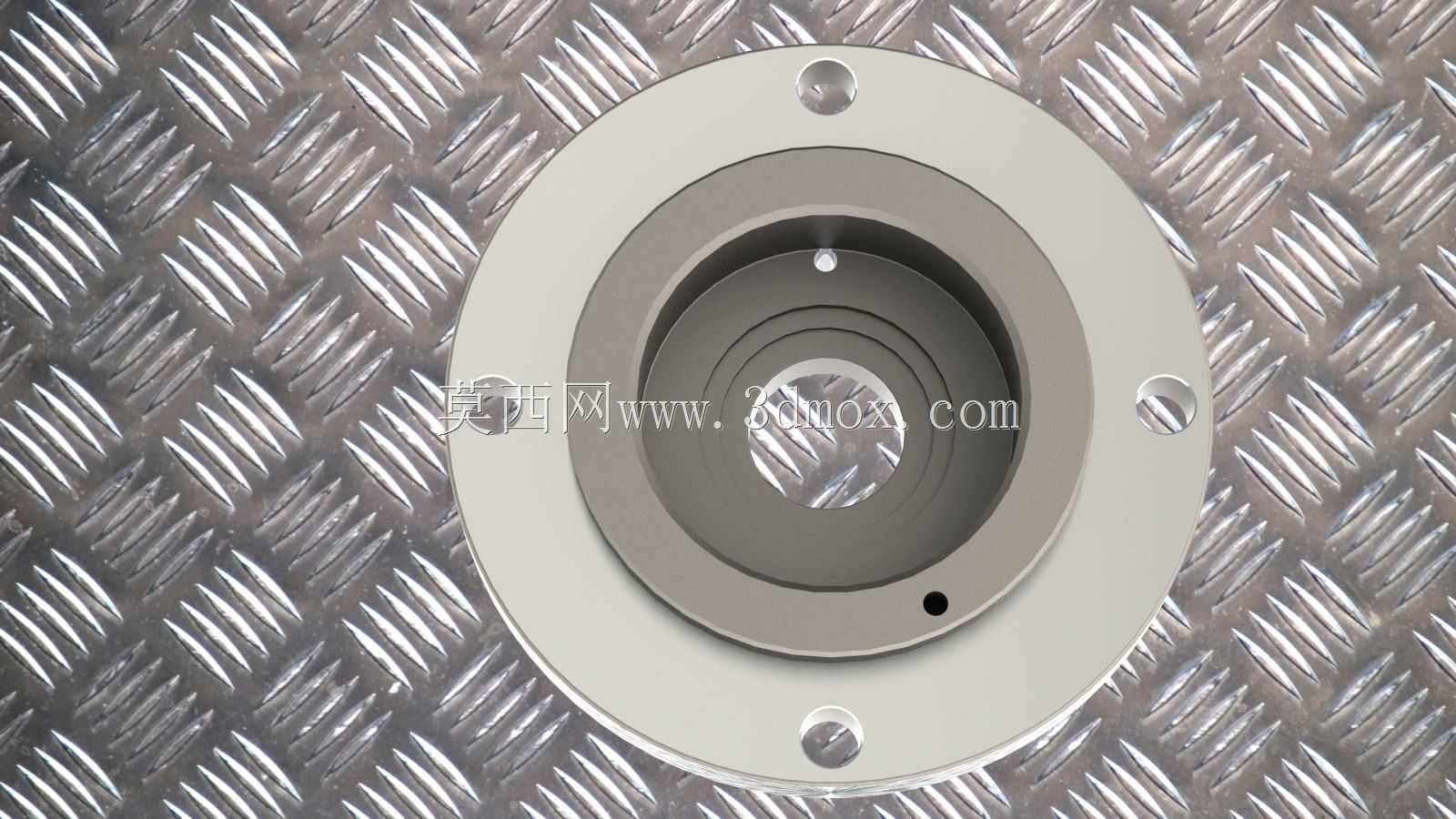

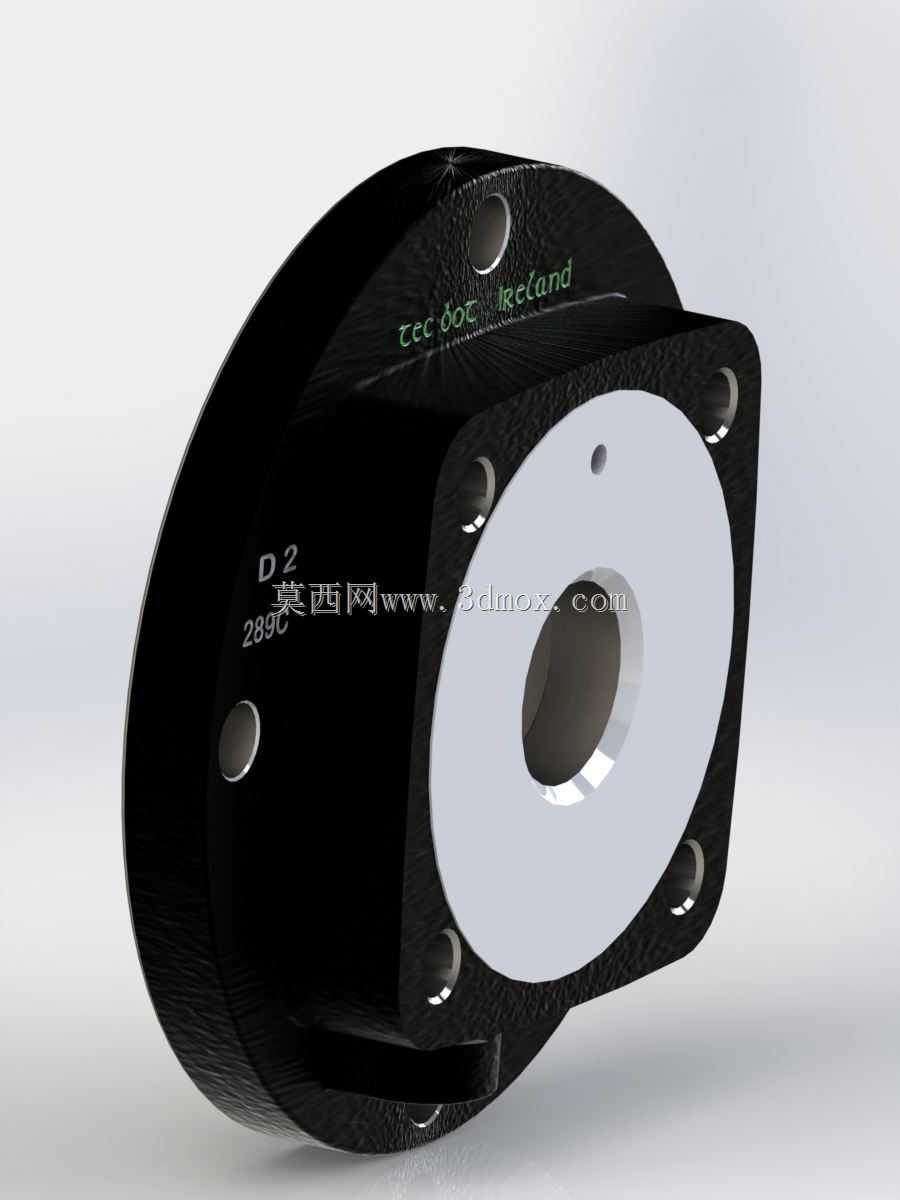

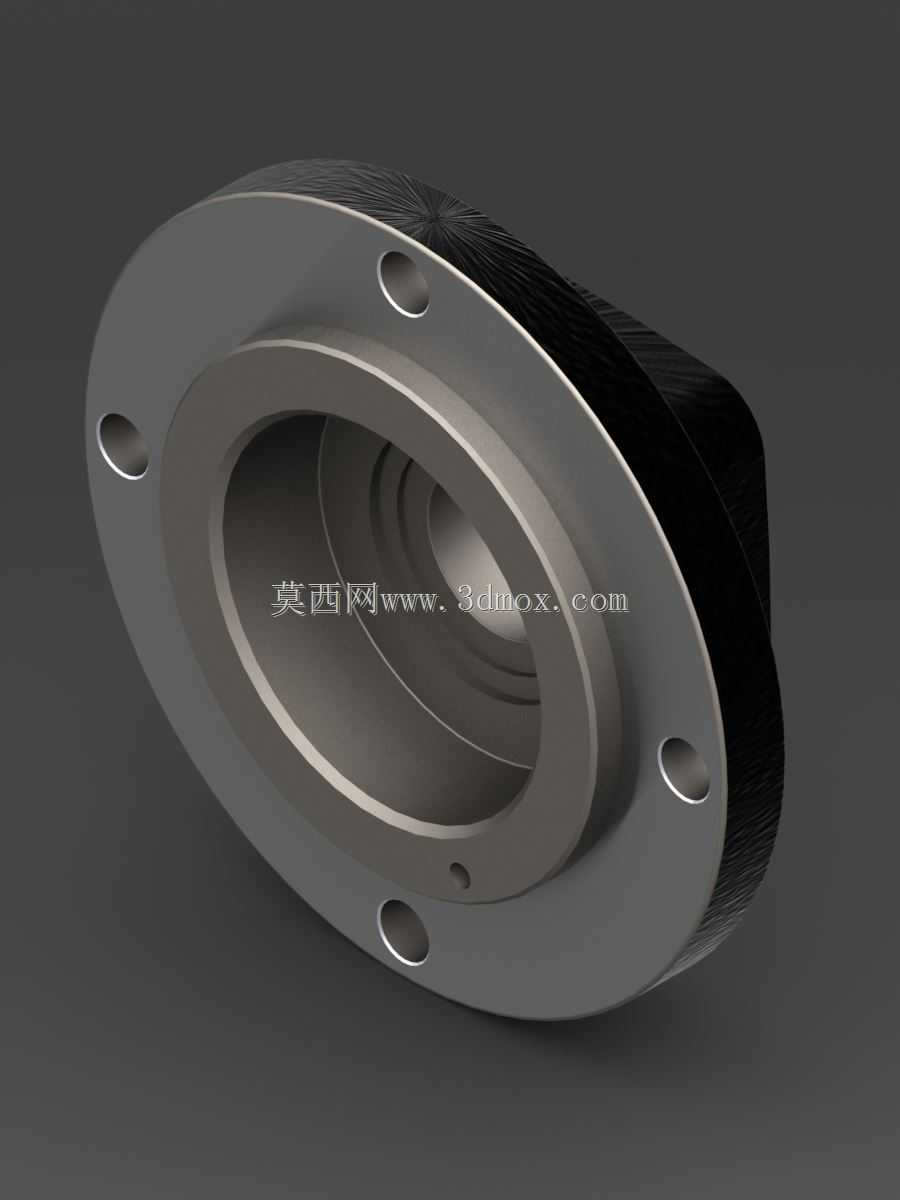

在液压传动系统的实际工程应用场景中，这类壳体端盖是轴向柱塞式液压泵、摆线液压马达动力单元的核心承压密封构件，多配套于工程机械行走驱动、工业设备液压站、农机作业装置的动力输出端，承担着腔体密封、内部元件轴向定位、外部安装接口承载的多重作用。从结构设计逻辑来看，该端盖采用铸造碳钢材质成型，毛坯阶段通过砂型铸造成型预留加工余量，后续经数控车削、钻削完成各配合面的精度加工，端面的环形止口结构与壳体主腔体采用过渡配合，装配时配合O型密封圈实现高压油腔的静密封，可承受系统额定工作压力下的油液冲击，避免内泄与外漏问题。端盖盘面均匀分布的多个通孔为壳体连接螺栓过孔，孔位公差严格匹配壳体端面的螺纹孔位置度要求，保证装配后螺栓受力均匀，不会因偏载导致密封面压合失效；端盖中心的大尺寸通孔为主轴伸出避让孔，孔内壁预留有油封安装槽位，装配骨架油封后可阻挡腔体内液压油沿主轴表面渗漏，同时阻挡外部粉尘、水汽进入壳体内部污染液压油。侧面的斜向通油孔为壳体内部油道的外接连通口，孔口加工有管螺纹安装位，可直接连接液压管路实现控制油、泄油的通路导通，无需额外加装油路块，简化了整体装配的管路布局。从安装边界来看，端盖的最大外圆尺寸适配对应型号液压泵马达的壳体外径，盘面螺栓孔的分布圆直径与同系列壳体完全通用，可直接替换同规格的老旧损坏端盖，无需对原有壳体进行二次加工；端盖的轴向厚度经过受力仿真校核，在额定系统压力下不会出现轴向变形，保证内部柱塞、配流盘等元件的轴向间隙稳定，避免因端盖变形导致的容积效率下降、元件磨损加剧问题。实际选型替换时，需重点核对止口直径、螺栓孔分布圆、中心轴孔直径三个核心安装尺寸，同时确认侧部油孔的通径与角度匹配原有油路走向，避免装配后出现油路干涉、密封失效的问题。建模过程中对铸造圆角、拔模斜度都做了符合铸造工艺要求的处理，所有加工面的粗糙度、形位公差都标注了符合液压元件行业标准的要求，可直接用于铸造工艺编制、机加工工序排布，也可作为液压系统集成设计时的元件干涉校验参考模型，帮助设计人员在整机布局阶段提前确认安装空间，避免后续装配出现空间冲突。
