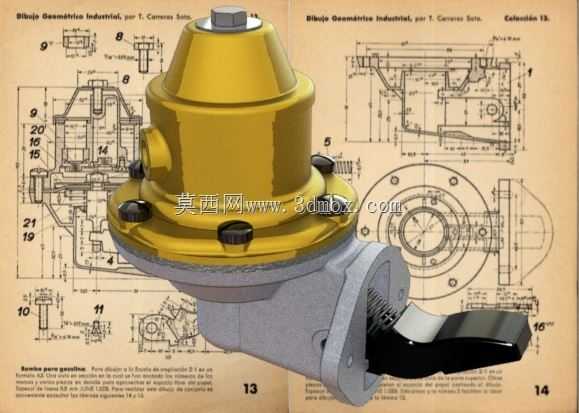

膜片式汽油燃油输送泵结构设计

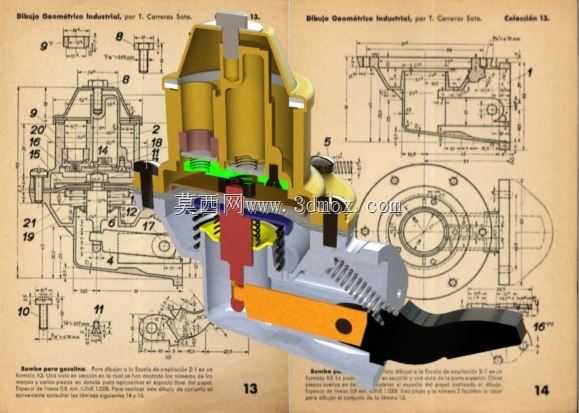

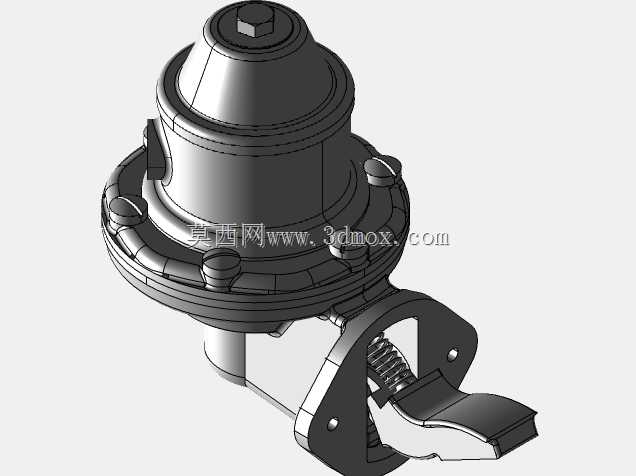

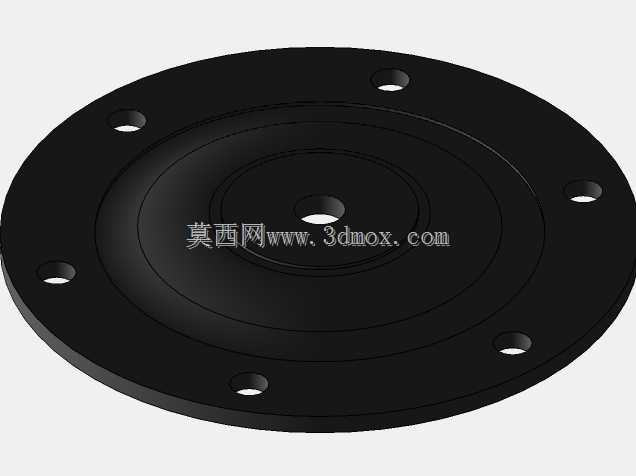

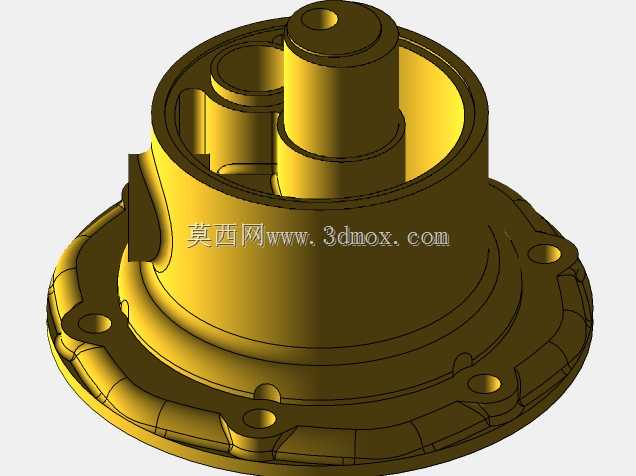

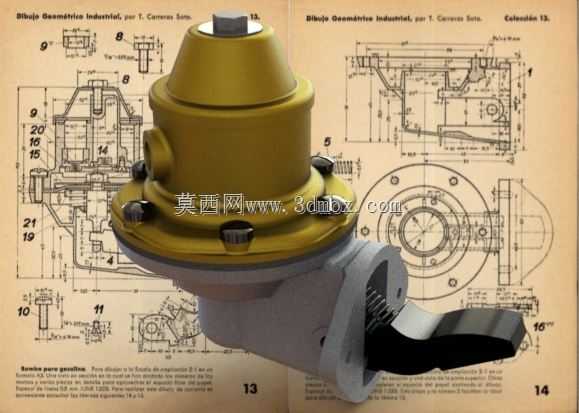

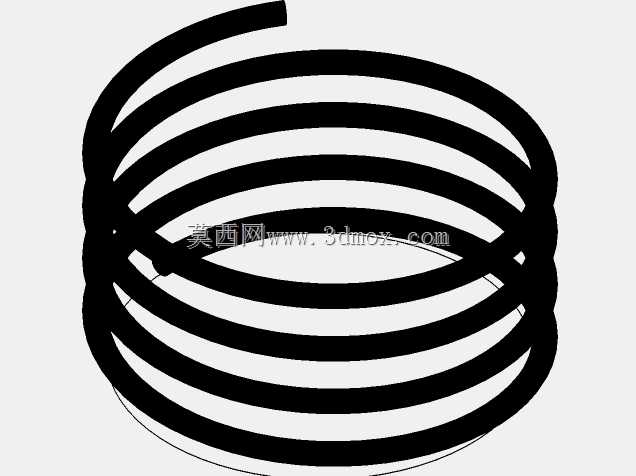

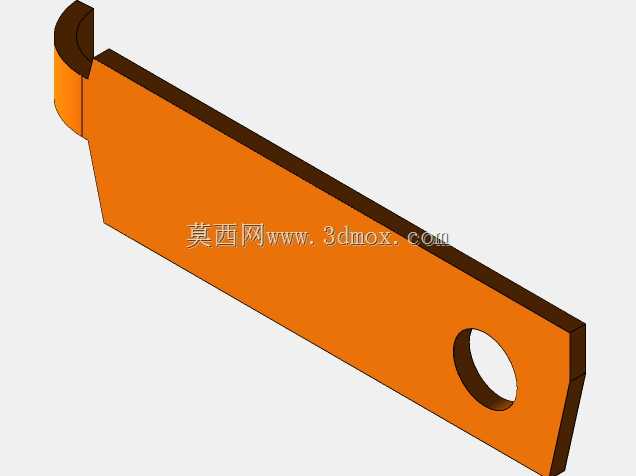

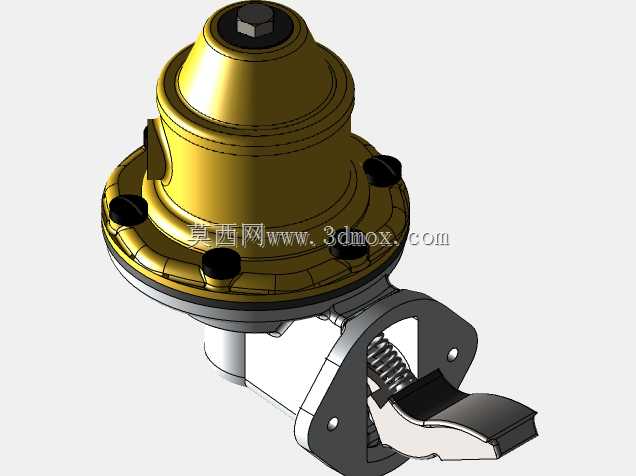

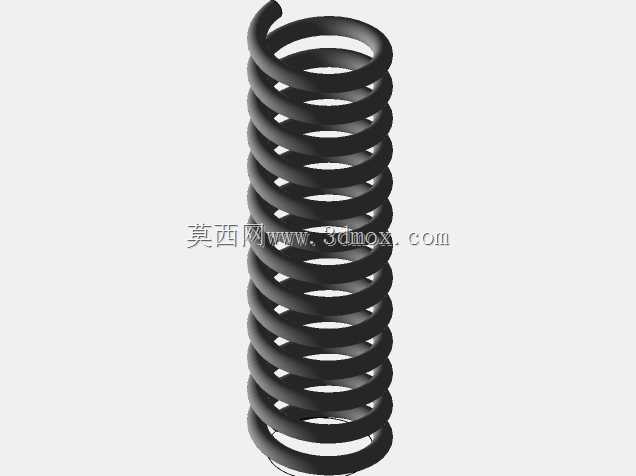

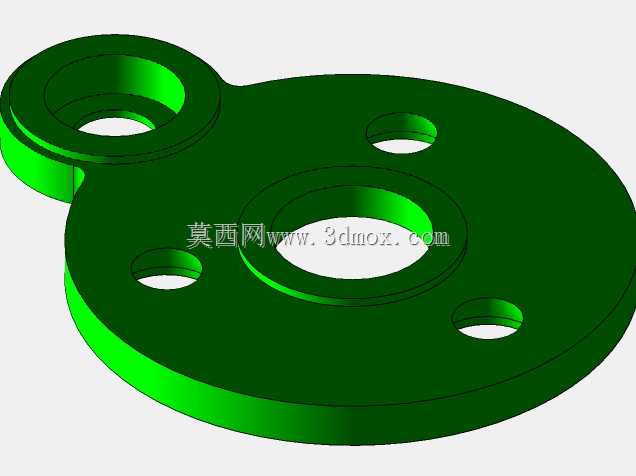

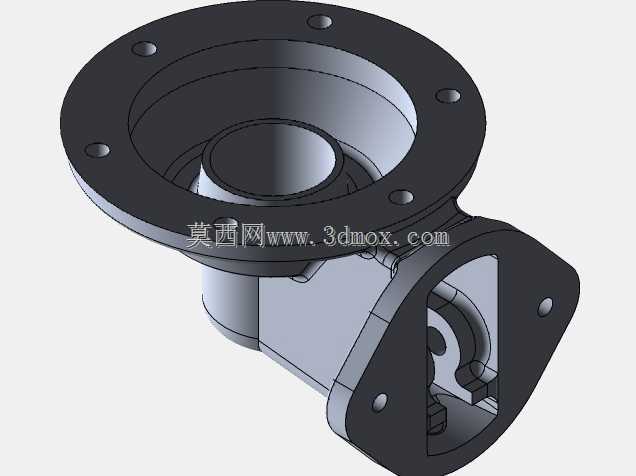

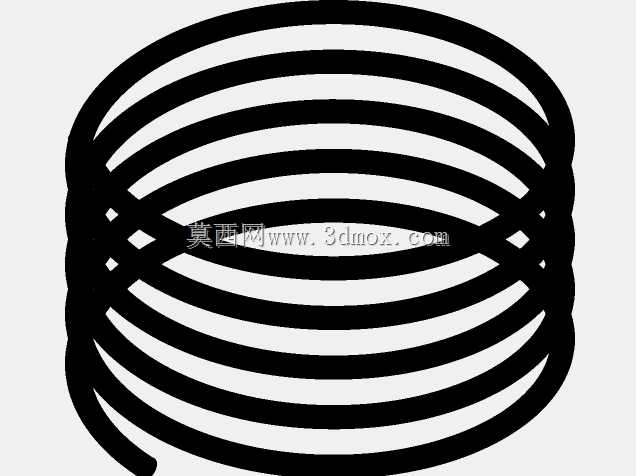

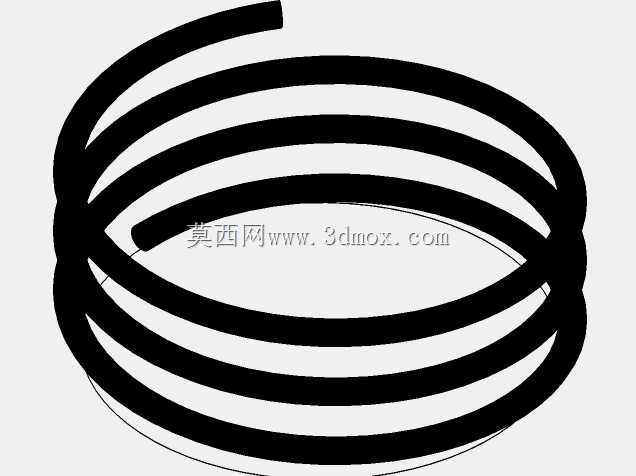

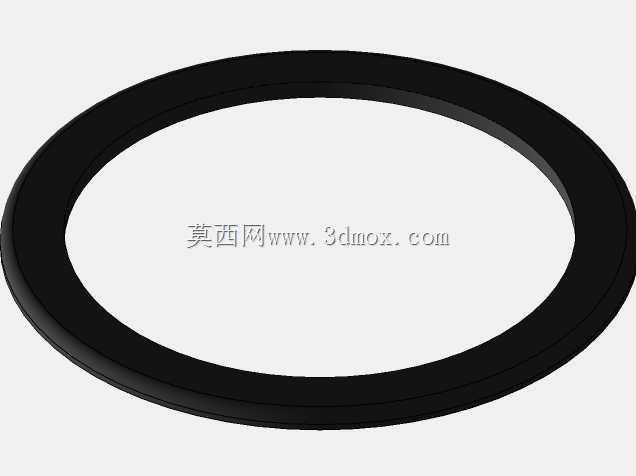

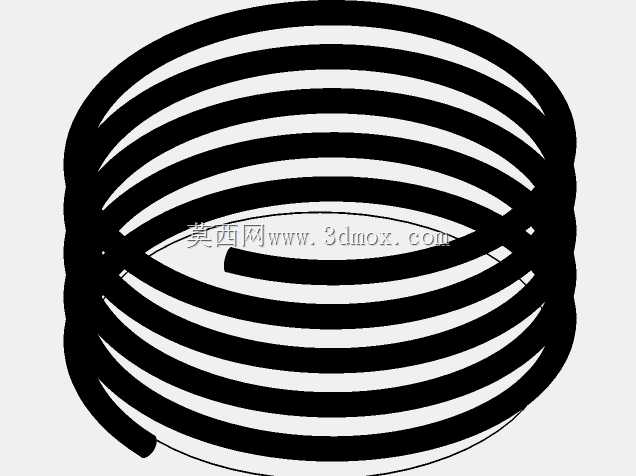

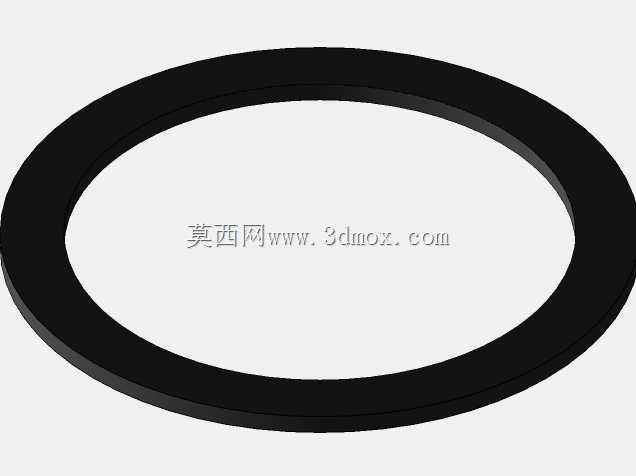

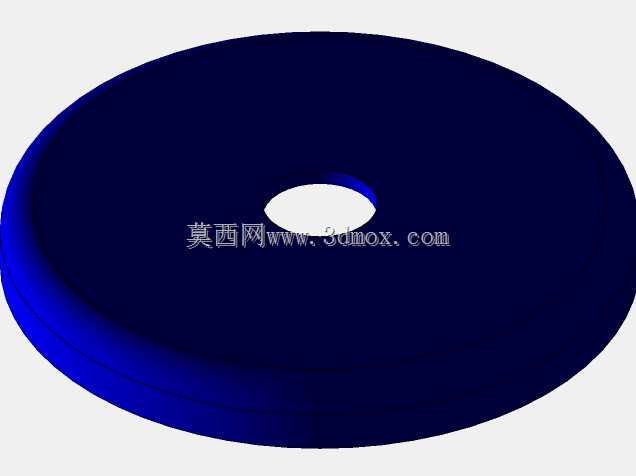

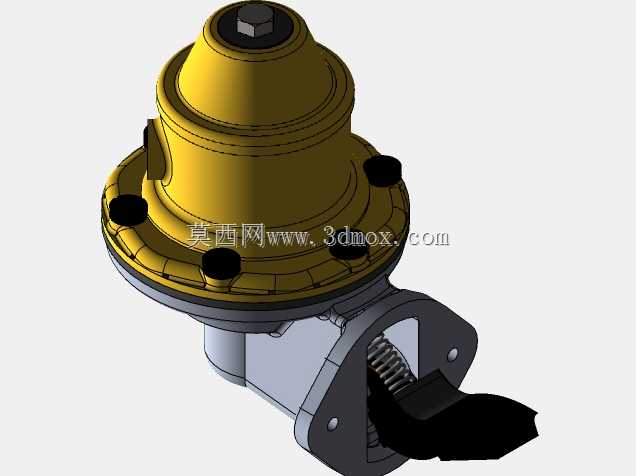

这款膜片式汽油输送泵主要适配小功率点燃式内燃机的燃油供给回路，多用于通用小型汽油机、老式车用汽油机的低压供油环节，安装位置通常选在发动机缸体侧部的凸轮轴对应腔位，依靠凸轮轴上的偏心轮驱动摇臂完成泵油动作，不需要额外接入电力驱动，完全依托发动机自身的机械动力完成燃油输送，能把油箱内的汽油加压后输送到化油器进油口，维持稳定的供油压力，避免因供油不足导致的发动机怠速抖动、高速工况供油量跟不上的问题。从结构设计来看，整体采用上下分体式壳体布局，上部为铸铝材质的泵盖与泵腔结构，集成了进油口、出油口以及内部的进出油单向阀组，单向阀采用耐油橡胶与金属阀片组合的结构，能保证燃油单向流动，避免停机后燃油回流导致的下次启动供油滞后；下部为膜片复位弹簧、摇臂传动机构的安装腔体，膜片夹装在上下壳体之间，通过摇臂的往复摆动带动膜片上下形变，改变泵腔内部容积完成吸油、泵油的循环动作，膜片采用耐汽油腐蚀的丁腈橡胶夹布材质，兼顾往复运动的耐疲劳性能与燃油密封性能。安装边界上，下部的安装法兰带有两个固定螺栓孔，可直接贴合发动机缸体的对应安装面，安装时需要在法兰与缸体之间加装耐油密封垫，防止机油渗漏；摇臂的伸出端需要准确卡入发动机偏心轮的运动轨迹内，安装前要确认摇臂的初始摆角符合偏心轮的驱动行程，避免出现安装后摇臂卡滞或者泵油行程不足的问题；上部的进出油口采用标准的管螺纹接口，可直接匹配对应通径的燃油管路，接口处的密封锥面能保证管路连接后的密封性，避免燃油渗漏引发安全隐患。设计过程中重点考量了泵油压力的稳定性，通过匹配复位弹簧的刚度参数，把泵油压力控制在化油器要求的合理区间内，既不会因压力过高导致化油器油面过高、混合气过浓，也不会因压力过低导致高速工况供油量不足；同时膜片的有效行程经过反复校核，能覆盖发动机从怠速到最高转速全工况下的燃油需求量，在发动机转速变化时能自动调整泵油频率，匹配不同工况的供油需求。摇臂与壳体之间的销轴采用耐磨钢材制作，配合间隙控制在合理范围内，既保证摇臂摆动灵活，又不会出现间隙过大导致的传动行程损失，长期使用后磨损量极小，能保证较长的维修周期。
