双枢轴直线运动线轴传动结构

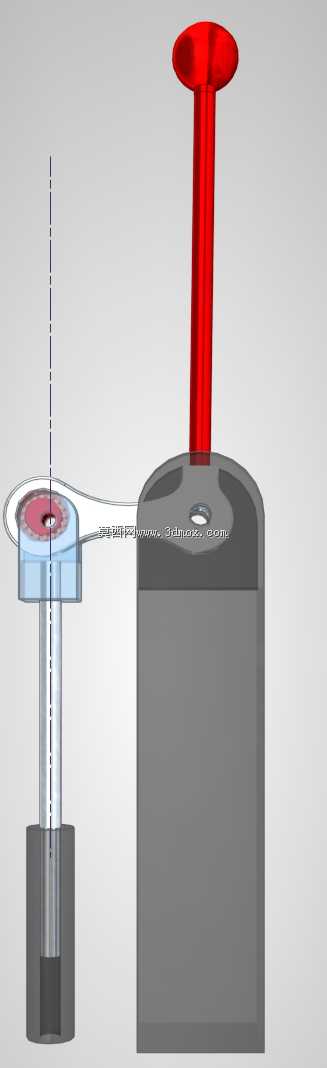

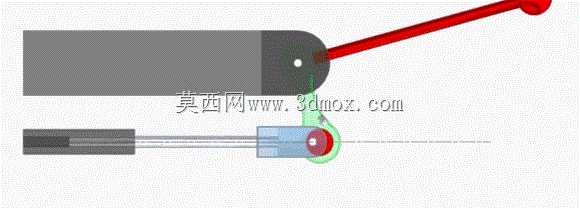

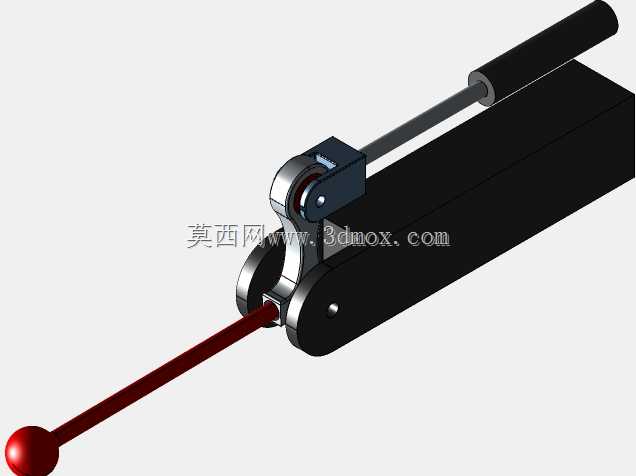

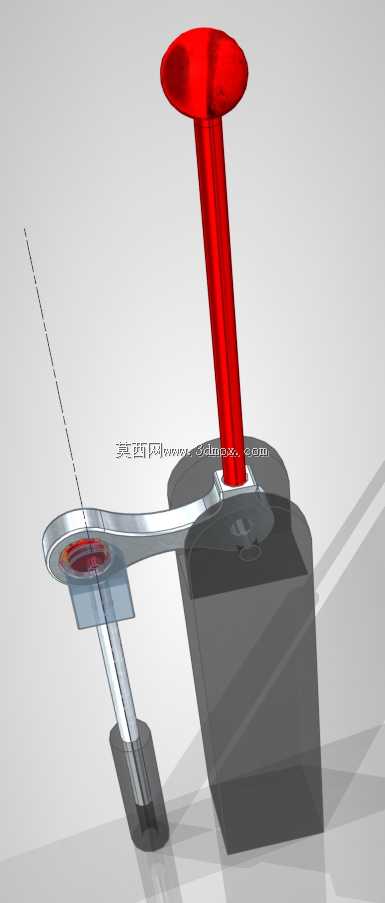

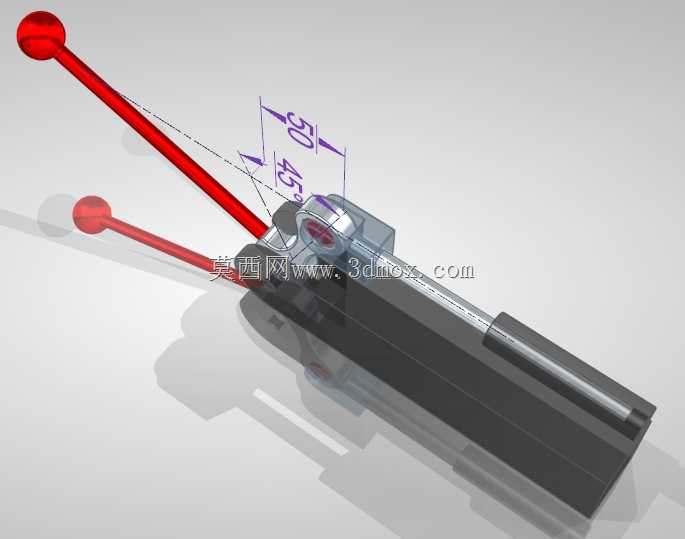

在各类需要精准直线往复动作的工业设备场景中，这类线轴直线运动结构常被应用在小型进给工位、轻载推拉执行端，比如轻工包装线的料件推送工位、小型检测设备的探针位移驱动单元，或是工装夹具的夹紧松脱执行段，适配负载不大但对运动顺畅度有要求的作业环节。该结构核心作用是解决常规双枢轴布局在高应力工况下容易出现的运动卡滞、操纵轴受力变形的问题，通过优化轴系配合关系，让动力传递过程中径向受力更均匀，避免局部应力集中导致的零件过早磨损。从功能特性来看，这套结构采用同轴嵌套的轴系布局，滑动段与固定端的配合面做了等径公差匹配，运动过程中线轴沿固定轴线做直线往复动作，端部的连接位可以适配不同的执行端头，比如推块、拨叉、检测触头，不需要额外做转接结构就能直接对接末端作业件。设计思路上，没有采用复杂的导轨滑块结构，而是利用轴与套的滑动配合实现直线导向，既压缩了整体安装空间，又减少了零件数量，降低装配调试的难度，固定端的安装座做了平面贴合设计，安装时只需要保证座体基准面与设备安装面贴合，就能保证轴系的运动直线度，不需要反复调整导向平行度。外形尺寸方面，整体结构呈长条形布局，固定端的座体宽度与线轴直径保持合理比例，不会出现悬伸过长导致的挠度变形，安装边界上，固定端预留的安装孔位间距适配常规的型材安装间距，运动端的伸出行程覆盖轻载作业常见的50-200mm行程需求，不需要额外定制加长轴就能适配多数小型工位的动作行程。实际使用中，这类结构的滑动配合面可以根据工况选择不同的配合公差，有粉尘的工况可以适当放大间隙配合公差，搭配防尘套使用，精度要求高的工位可以选小间隙配合搭配润滑脂填充，能兼顾不同场景的使用需求，相比带导轨的直线运动组件，这套结构的零件加工难度更低，普通车削设备就能完成所有轴类和套类零件的加工，后期维护只需要定期清洁配合面、补充润滑脂即可，不需要更换复杂的标准配件，适合小型设备的低成本自动化改造场景使用。
