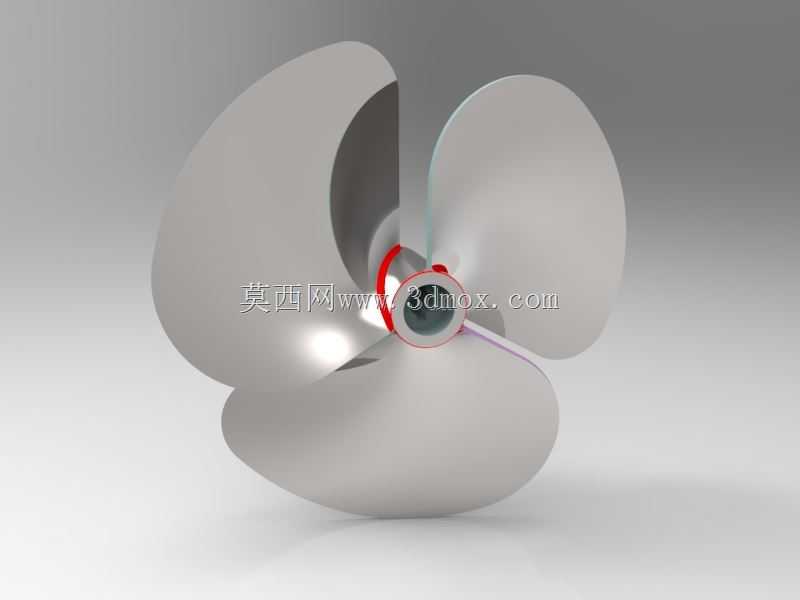

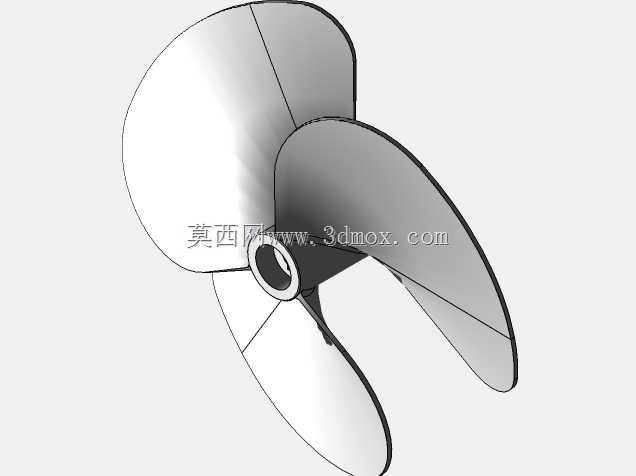

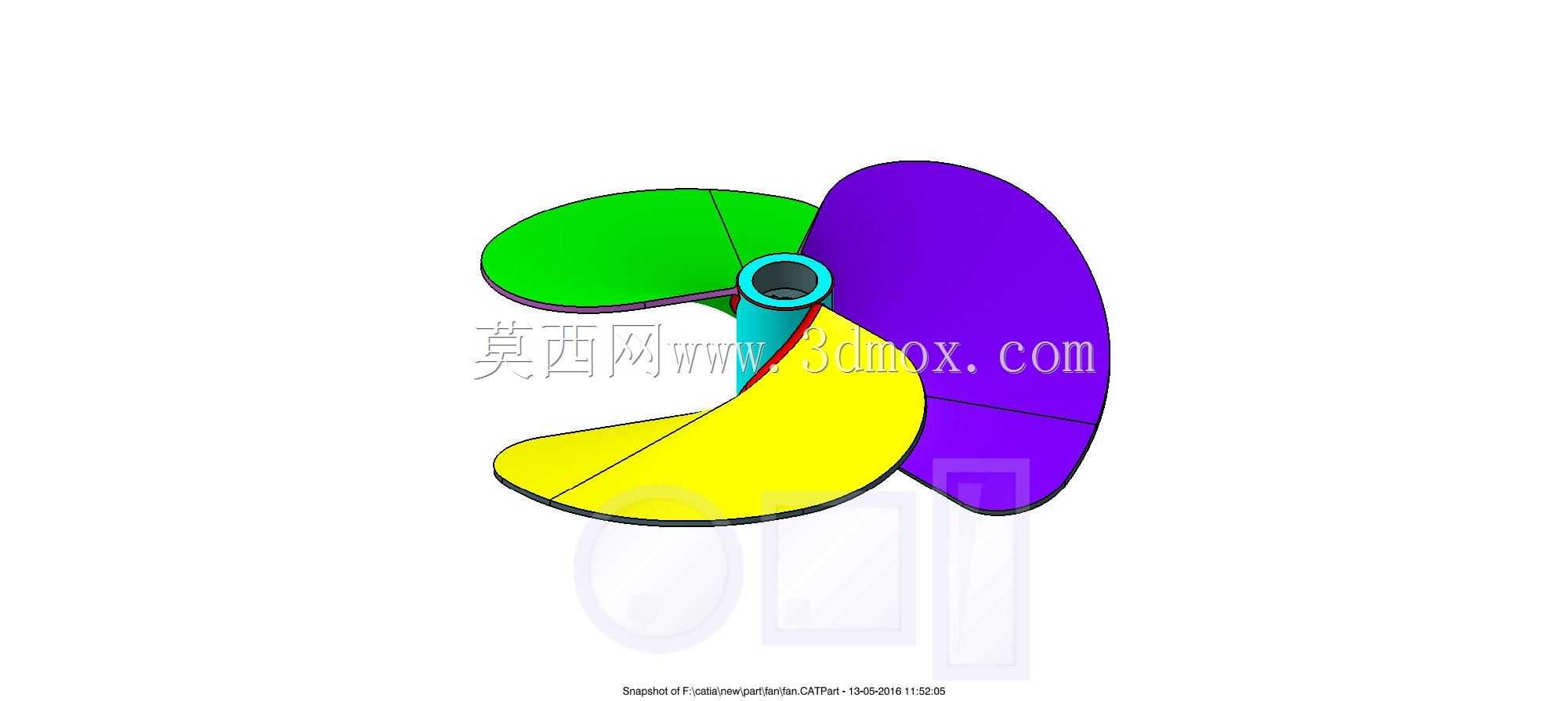

船舶推进用三叶螺旋桨结构三维设计

这款三叶螺旋桨的结构设计，核心围绕船舶内河与近岸航行的推进需求展开，在建模阶段优先平衡了推进效率与航行稳定性的矛盾点。从实际应用场景来看，这类三叶构型的螺旋桨多用于中小型内河货运船、观光游船以及小型作业艇，相比四叶桨，三叶结构在同等盘面比下能减少桨叶间的流体干扰，在中低航速区间的推进效率更具优势，同时制造加工的难度也更低，适合批量生产配套。设计过程中，桨叶的翼型剖面选取了兼顾推力与空泡性能的构型，从叶根到叶梢的剖面厚度逐步递减，叶根位置做了加厚过渡处理，保证与桨毂连接位置的结构强度，能够承受主机输出的持续扭矩，同时应对航行中遇到的水流冲击、杂物剐蹭等突发载荷。桨毂部分采用了锥孔配合的安装结构，中心孔的锥度匹配常规船用尾轴的安装标准，端面预留了锁紧螺母的配合位置，安装时可以通过锥面的自锁特性保证传动同轴度，避免高速运转时出现偏心振动。桨叶的盘面分布经过了角度优化，三叶之间的夹角严格控制为120度，保证运转时的动平衡性能，减少轴系的附加载荷，延长尾轴密封件与轴承的使用寿命。从安装边界来看，桨毂的轴向长度、外径尺寸都匹配常规中小型船舶的尾轴安装空间，桨叶的最大回转半径适配对应吨位船舶的尾部吃水深度，避免航行时桨叶露出水面造成推力损失，同时也防止桨叶触碰河床造成结构损坏。在流体性能设计上，桨叶的侧斜角度做了针对性调整，能够在不均匀流场中减少脉动压力，降低船体尾部的振动与航行噪音，提升乘坐舒适性，同时延缓空泡的产生，减少桨叶表面的空蚀损伤，延长部件的使用寿命。建模过程中对桨叶与桨毂的连接位置做了圆角过渡处理，消除应力集中点，避免长期交变载荷作用下出现结构疲劳裂纹，同时过渡曲面的顺滑处理也能减少局部的紊流产生，提升整体推进效率。这类螺旋桨在实际配套时，可根据主机的功率输出特性、船舶的设计航速、吃水深度调整桨叶的螺距与盘面比，当前模型的参数适配10-20米级的中小型船舶，能够满足日常航行的推力需求，同时兼顾了制造工艺性与维护便捷性，桨叶表面的曲面精度满足铸造后少量打磨即可达到使用要求，不需要复杂的五轴精加工，能够有效控制生产制造成本。
