多盘湿式液压制动装置结构设计

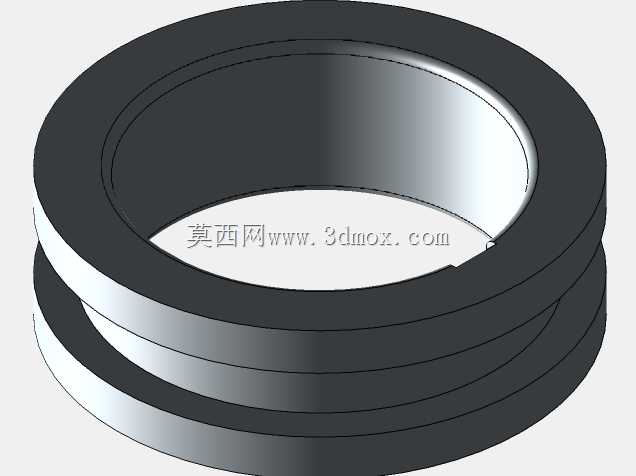

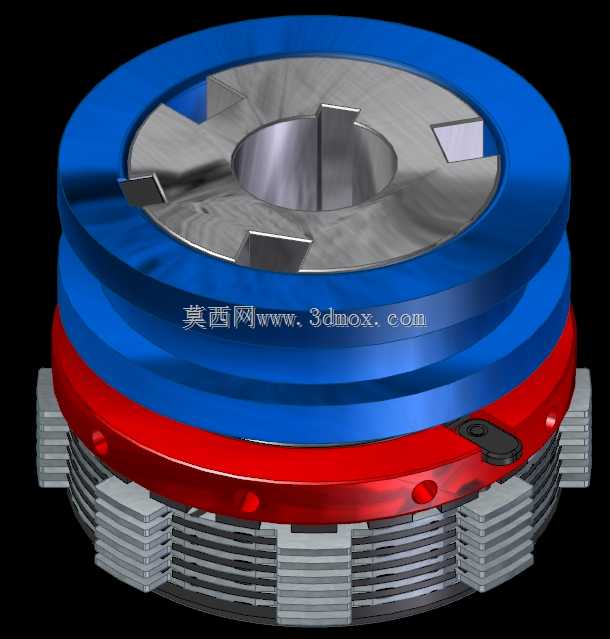

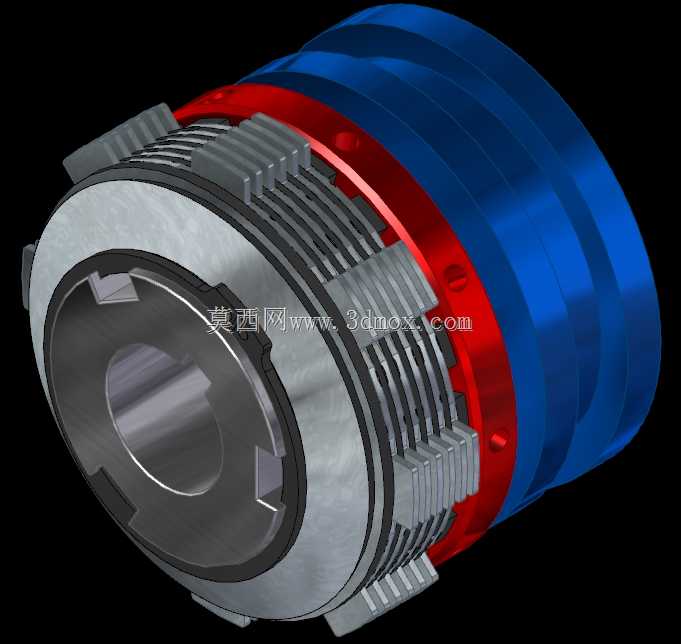

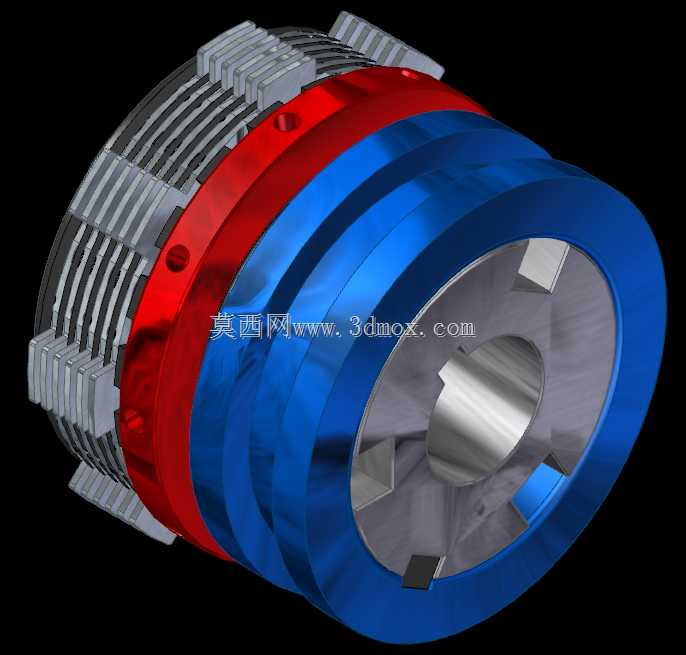

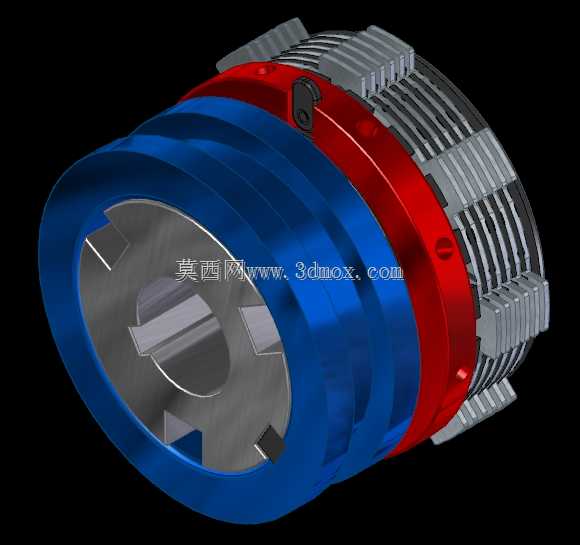

这款多盘湿式制动结构，常配套在工程机械、重型矿山车辆、大型机床主轴传动链中，作为动力切断与负载驻车的核心执行部件，相比干式钳盘制动，它能在封闭油浴环境下持续工作，摩擦副散热效率更高，可承受频繁启停带来的热负荷，不会因为长时间制动出现摩擦片烧蚀、制动力矩骤降的问题。从结构布局来看，该装置采用同轴嵌套设计，输入端通过内花键与动力输出轴对接，外壳法兰端与设备固定机架连接，多组交替排布的动摩擦片、静摩擦片沿轴向叠放在封闭腔体内，动片通过外齿与旋转壳体卡合，静片通过内齿与中心轴套卡合，非制动状态下摩擦片之间保持均匀间隙，动力可无阻滞传递，不会带来额外的传动损耗。设计时需要重点控制摩擦片的总叠装厚度，预留足够的磨损补偿行程，活塞腔的密封沟槽要兼顾油压密封与回油顺畅，避免残余油压导致摩擦片带排磨损；同时要匹配安装端的止口定位尺寸，保证制动组件与传动轴的同轴度，避免高速旋转时出现偏磨、振动问题。实际选型应用时，要结合传动系统的额定传递扭矩匹配摩擦副数量，湿式环境下的摩擦系数稳定在0.1-0.15区间，计算制动力矩时要预留1.5-2倍的安全系数，满足重载工况下的紧急制动需求；壳体上预留的油道接口要与设备的润滑冷却油路连通，保证制动过程中产生的热量能被循环油液及时带走，同时冲刷掉摩擦产生的磨屑，延长摩擦片的使用寿命。该结构的轴向尺寸紧凑，径向尺寸可根据安装空间灵活调整，不需要额外布置制动支架、制动钳等外围部件，非常适合安装空间受限、制动频次高、工作环境存在粉尘泥水的作业场景，比如井下无轨设备、港口起重绞车、冶金轧机传动端，都能看到这类湿式多盘制动结构的应用。建模过程中对摩擦片的齿形配合、活塞的密封槽尺寸、碟簧回位结构的压缩行程都做了精准还原，每一组摩擦片的间隙都符合实际装配要求，可直接用于结构校核、制动性能仿真分析，也能作为同类型制动产品设计的参考原型，帮助设计人员快速完成安装边界匹配、零件干涉检查，缩短产品开发的周期。
