分体式手持吹风机外壳结构设计方案

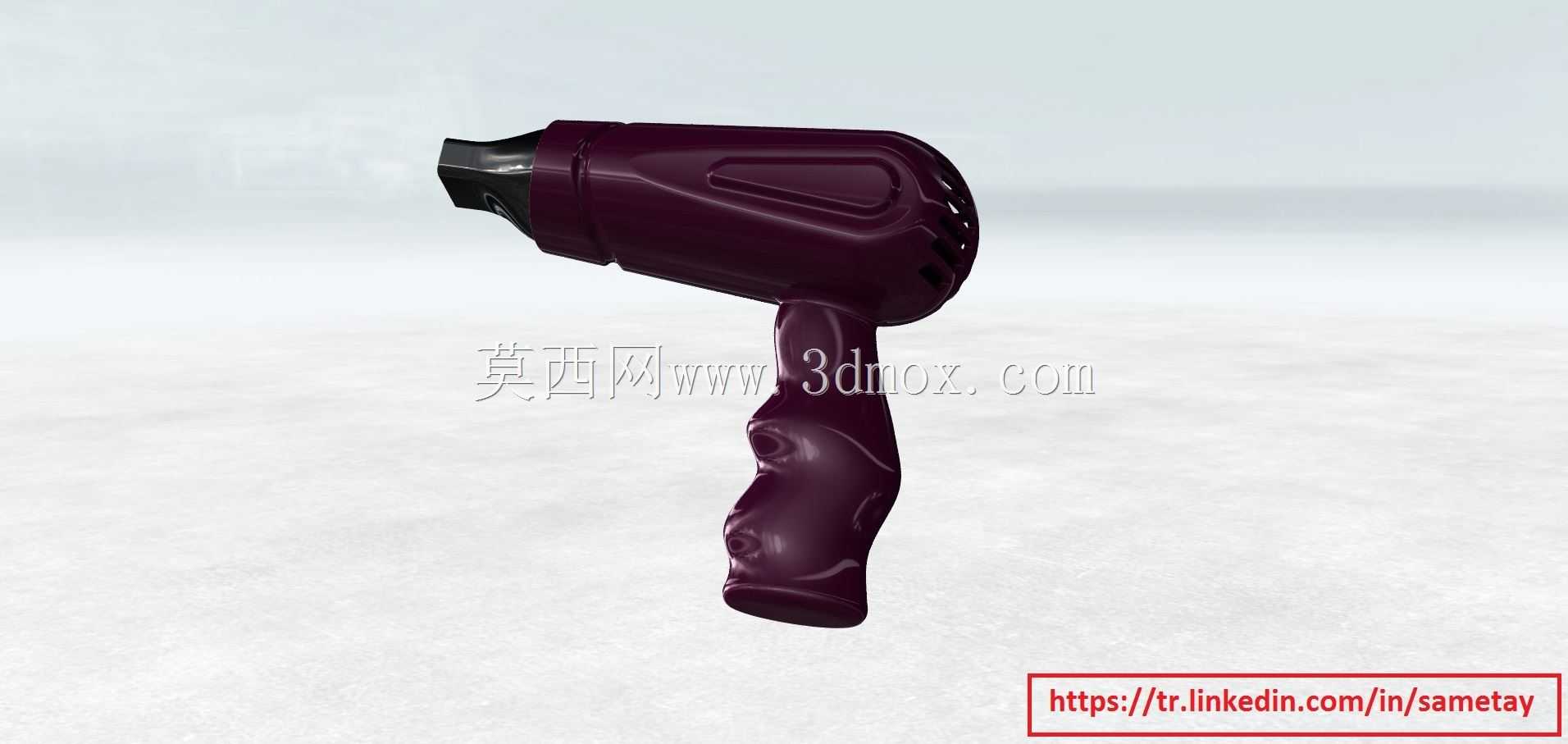

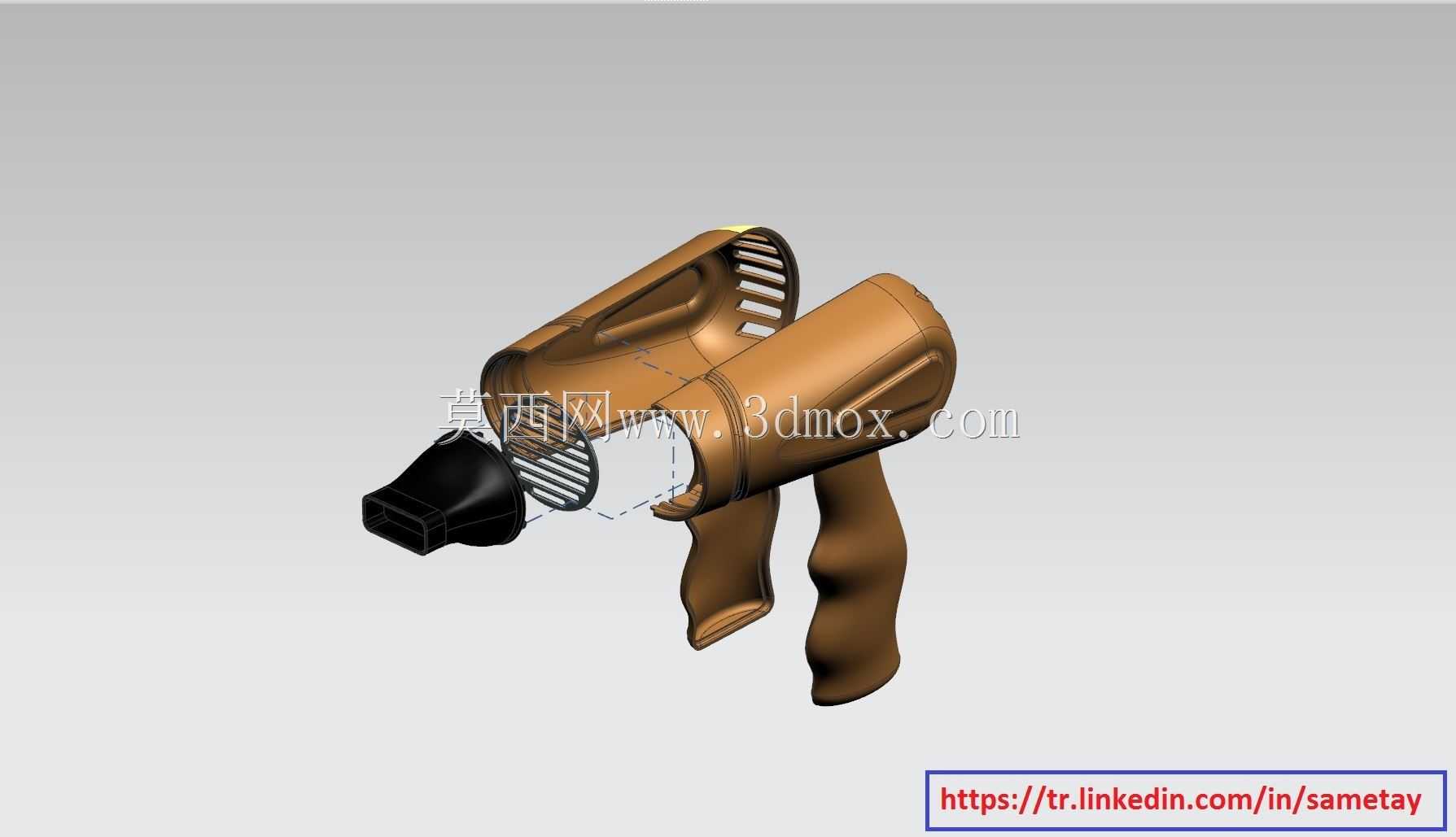

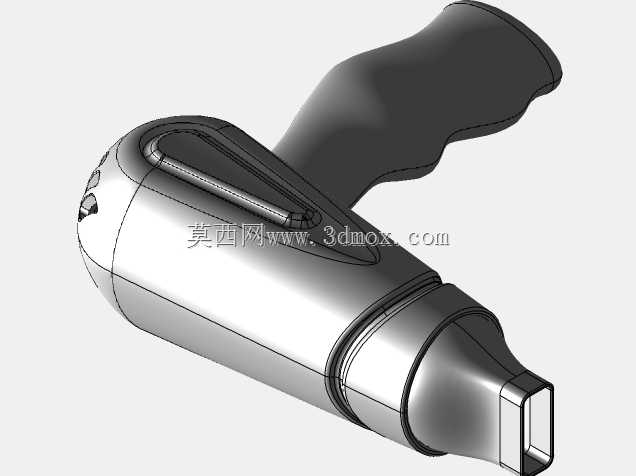

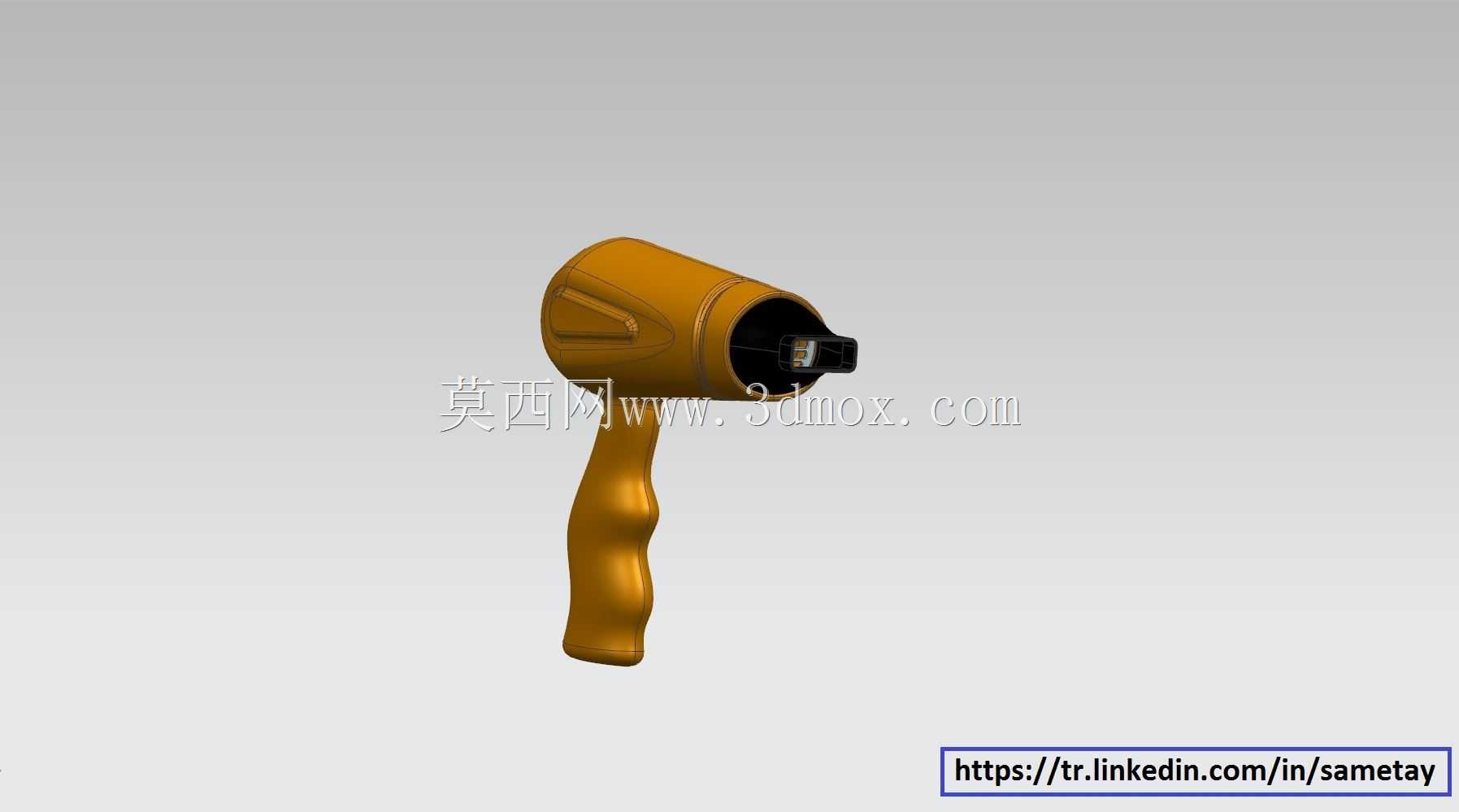

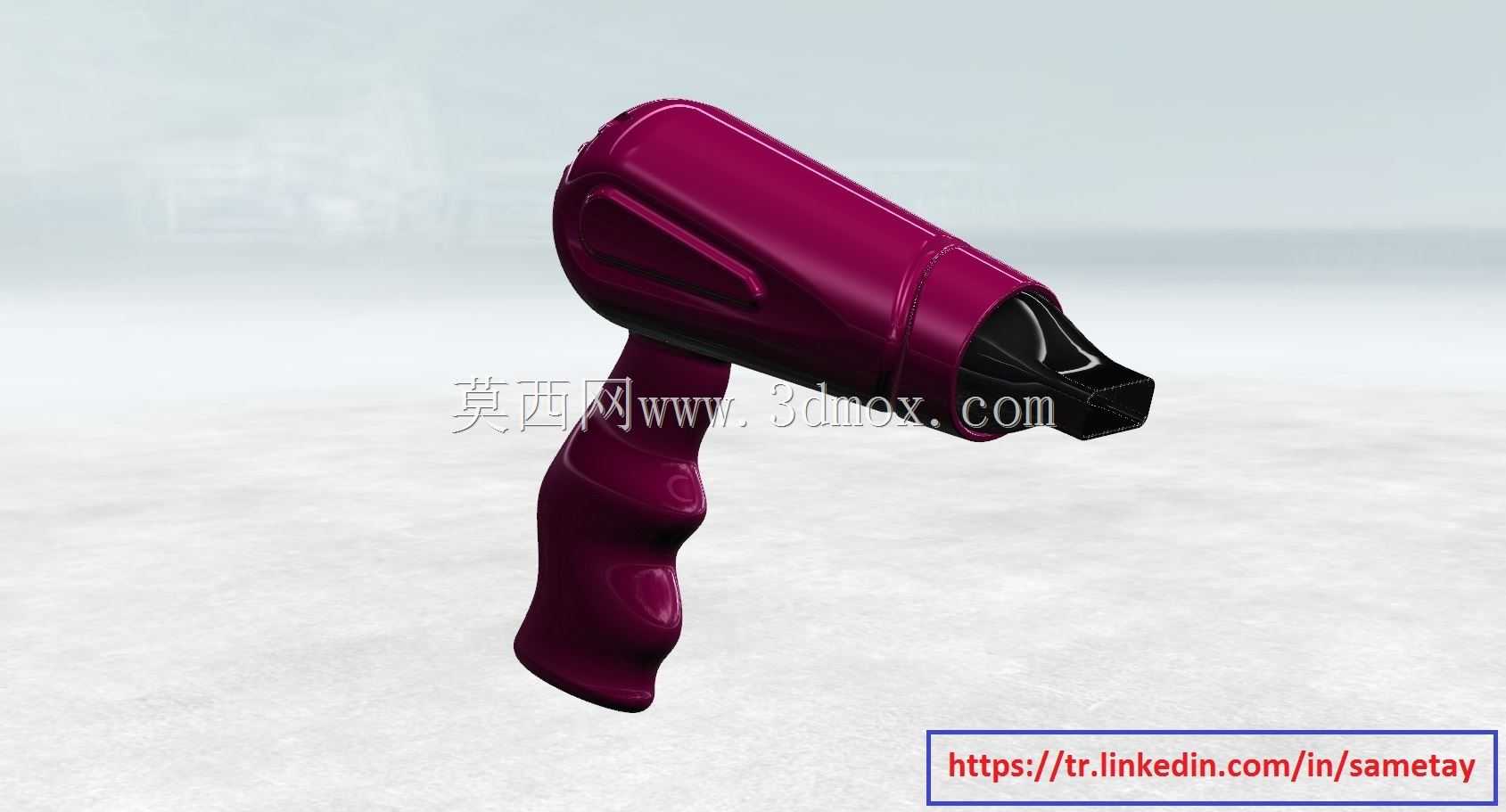

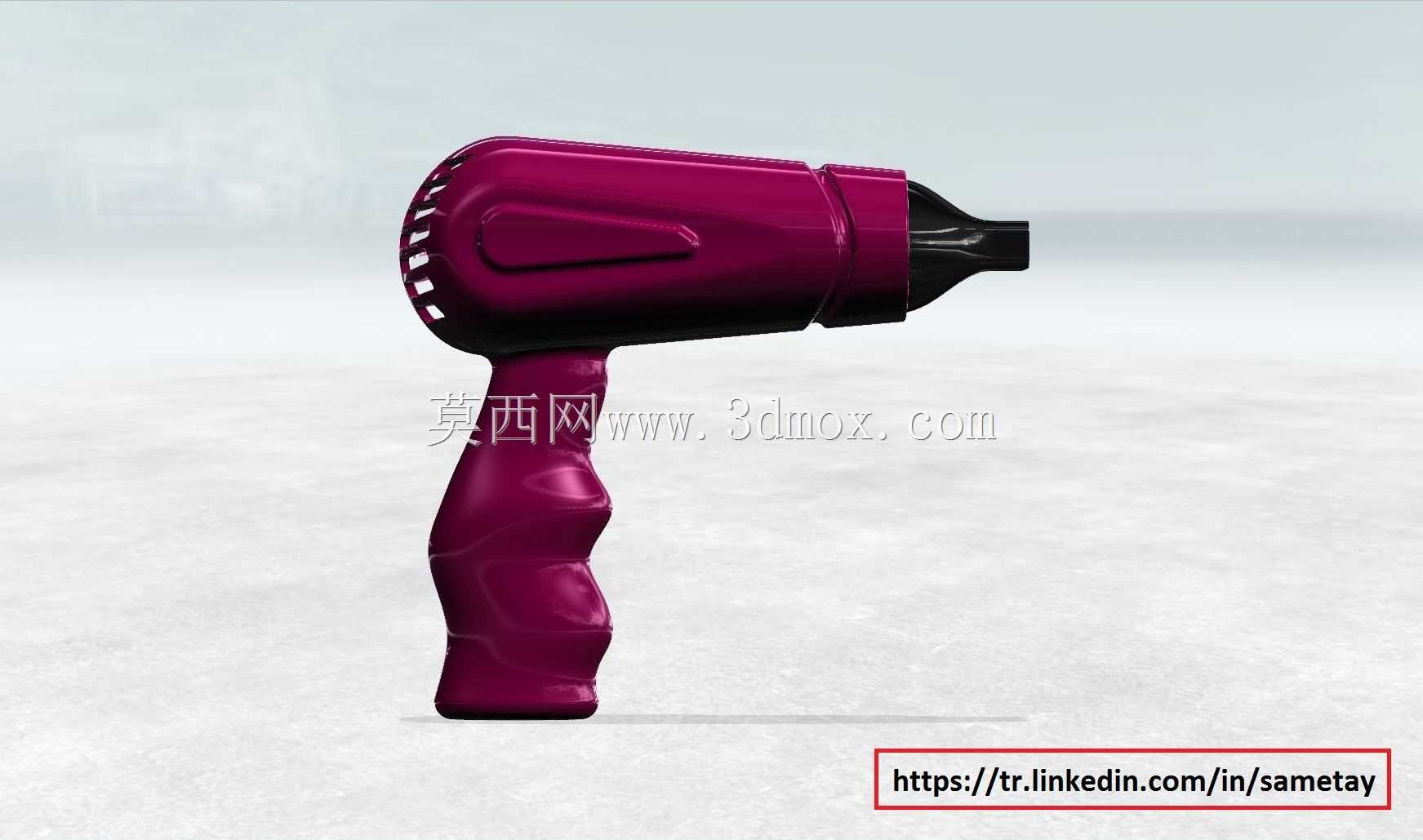

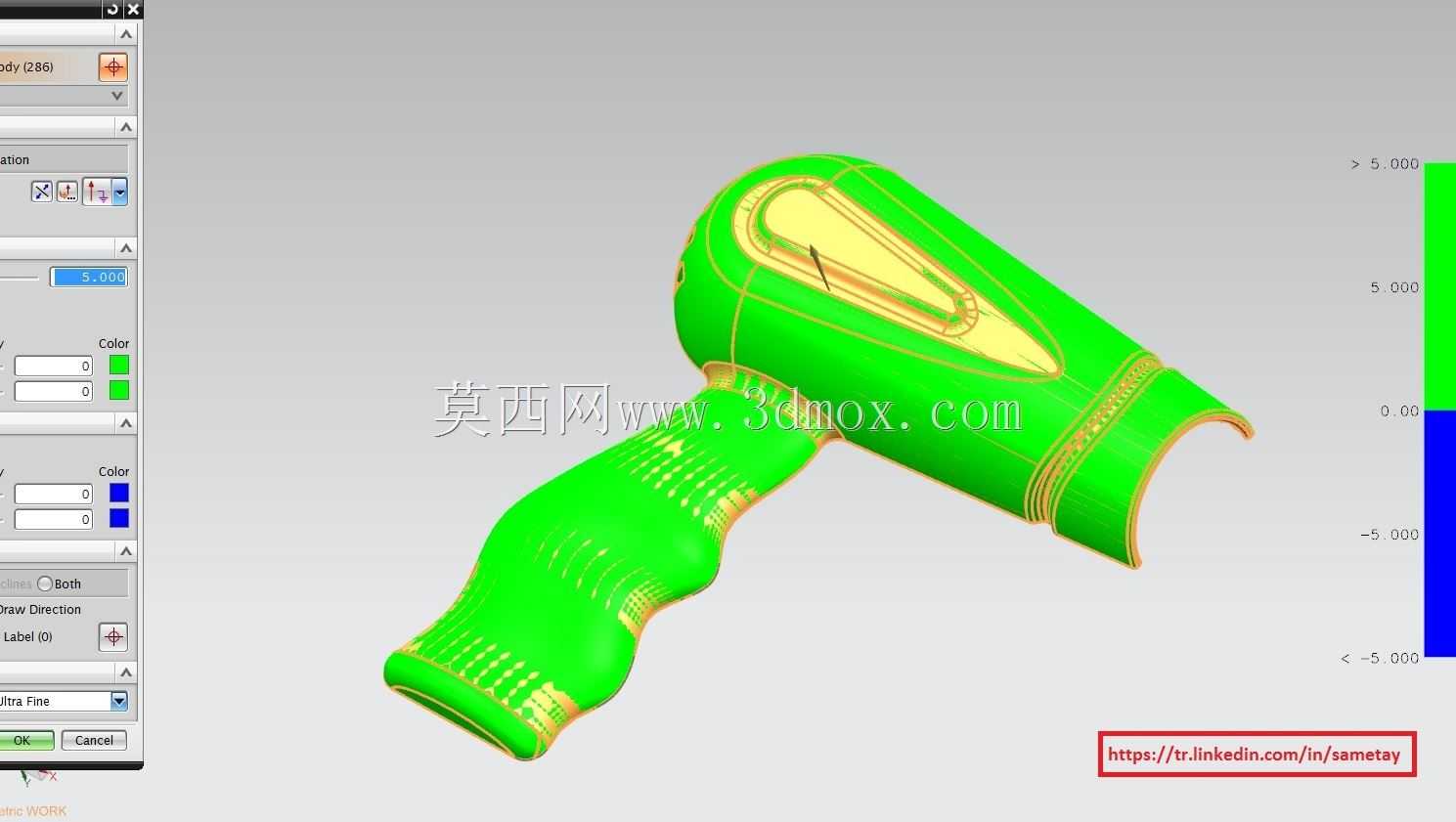

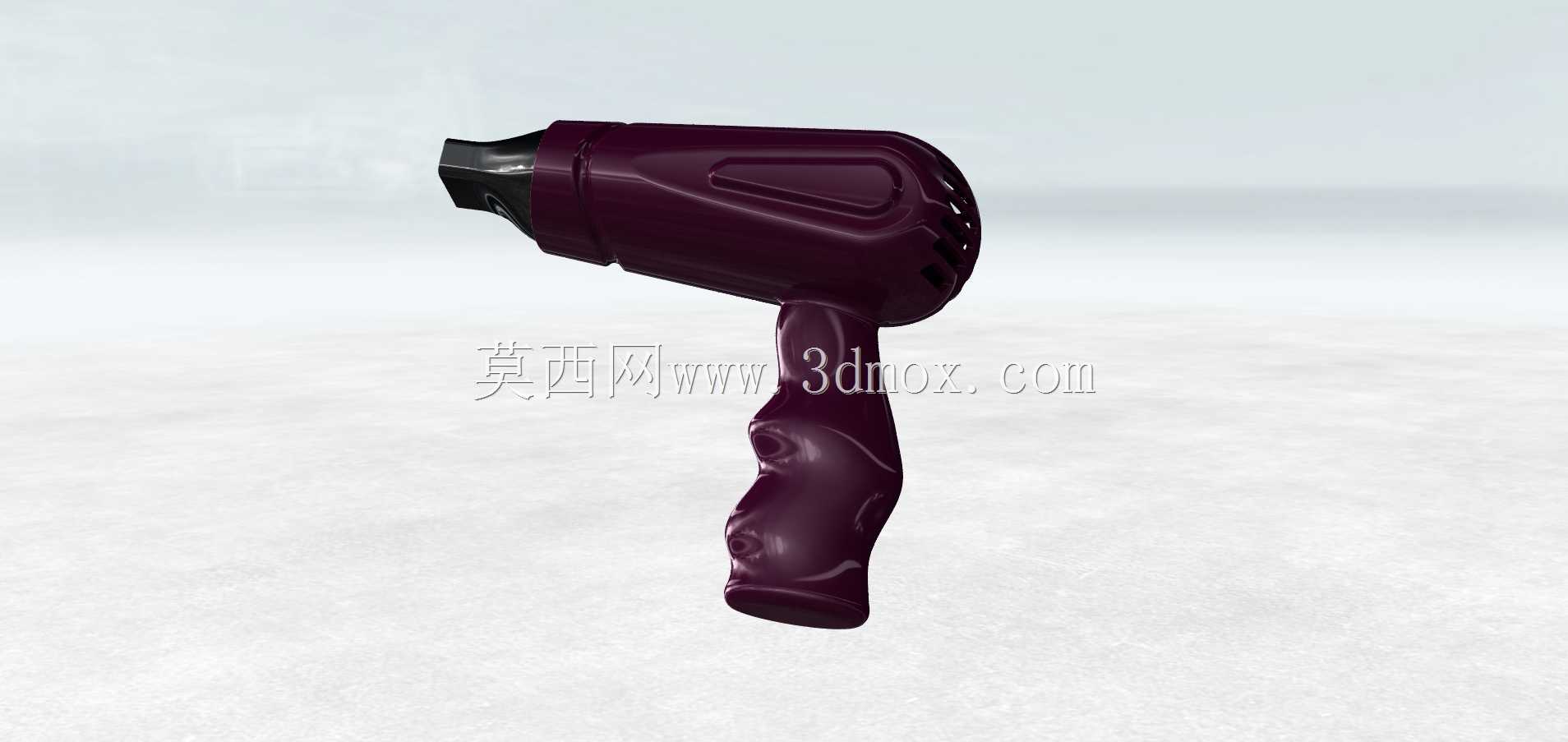

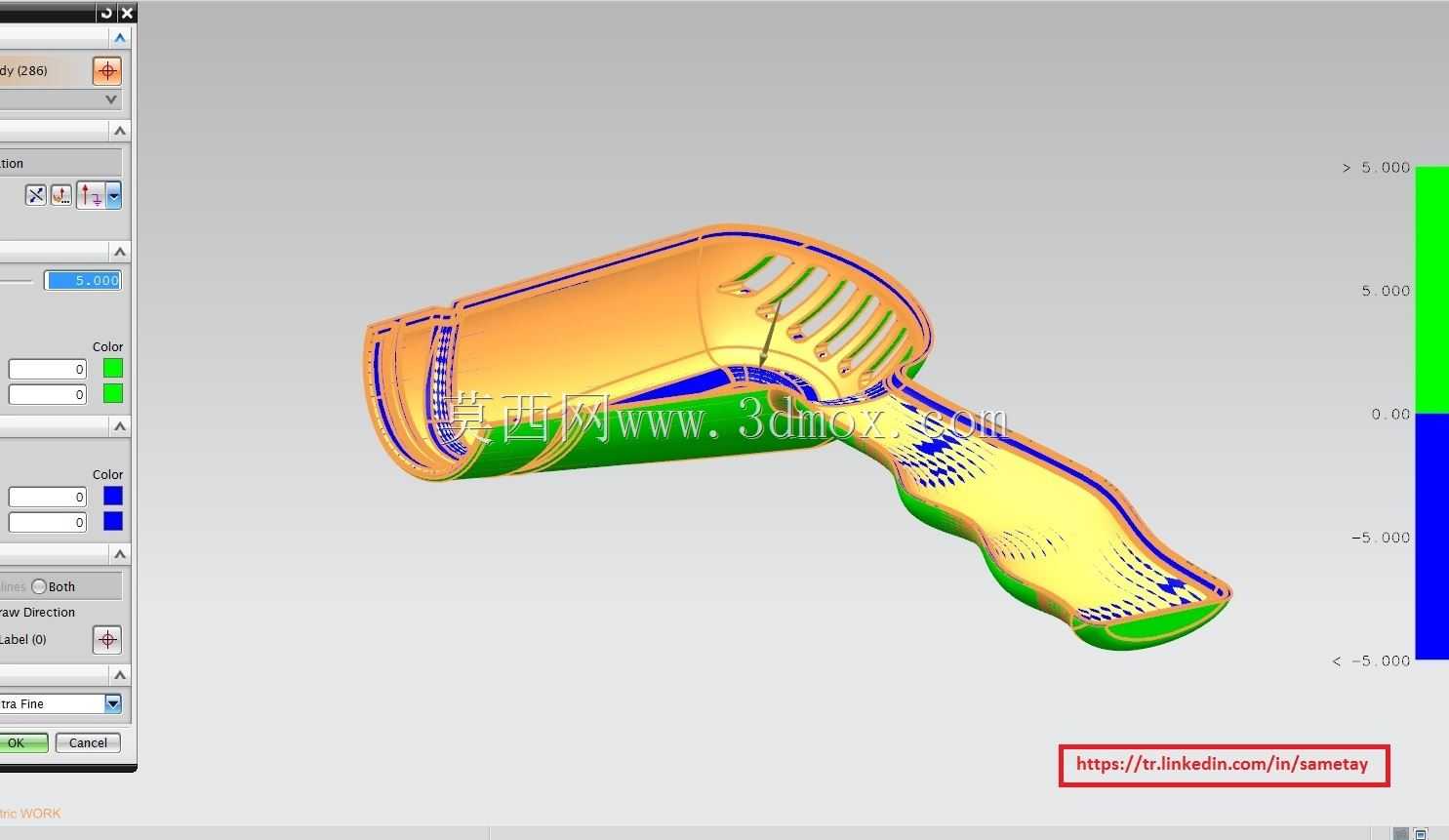

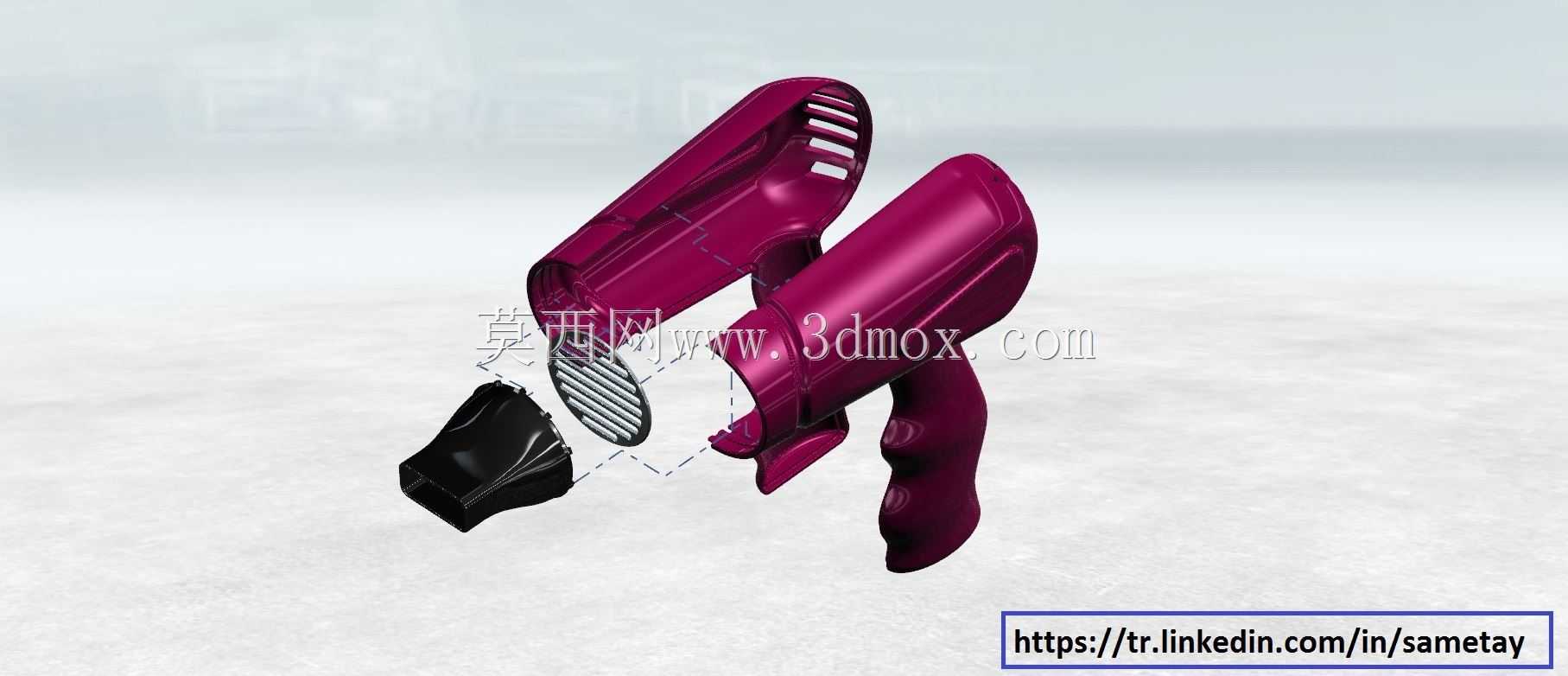

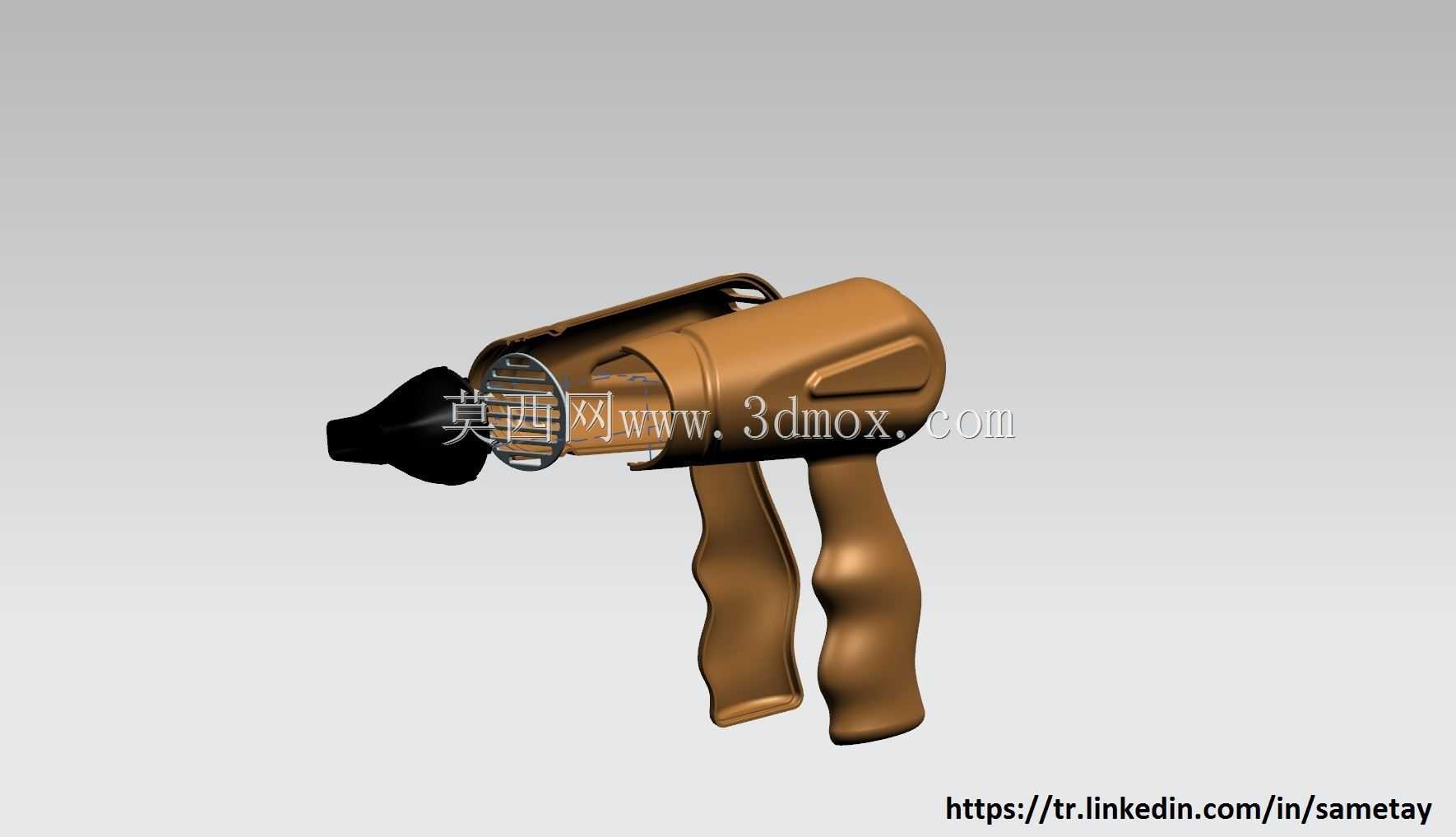

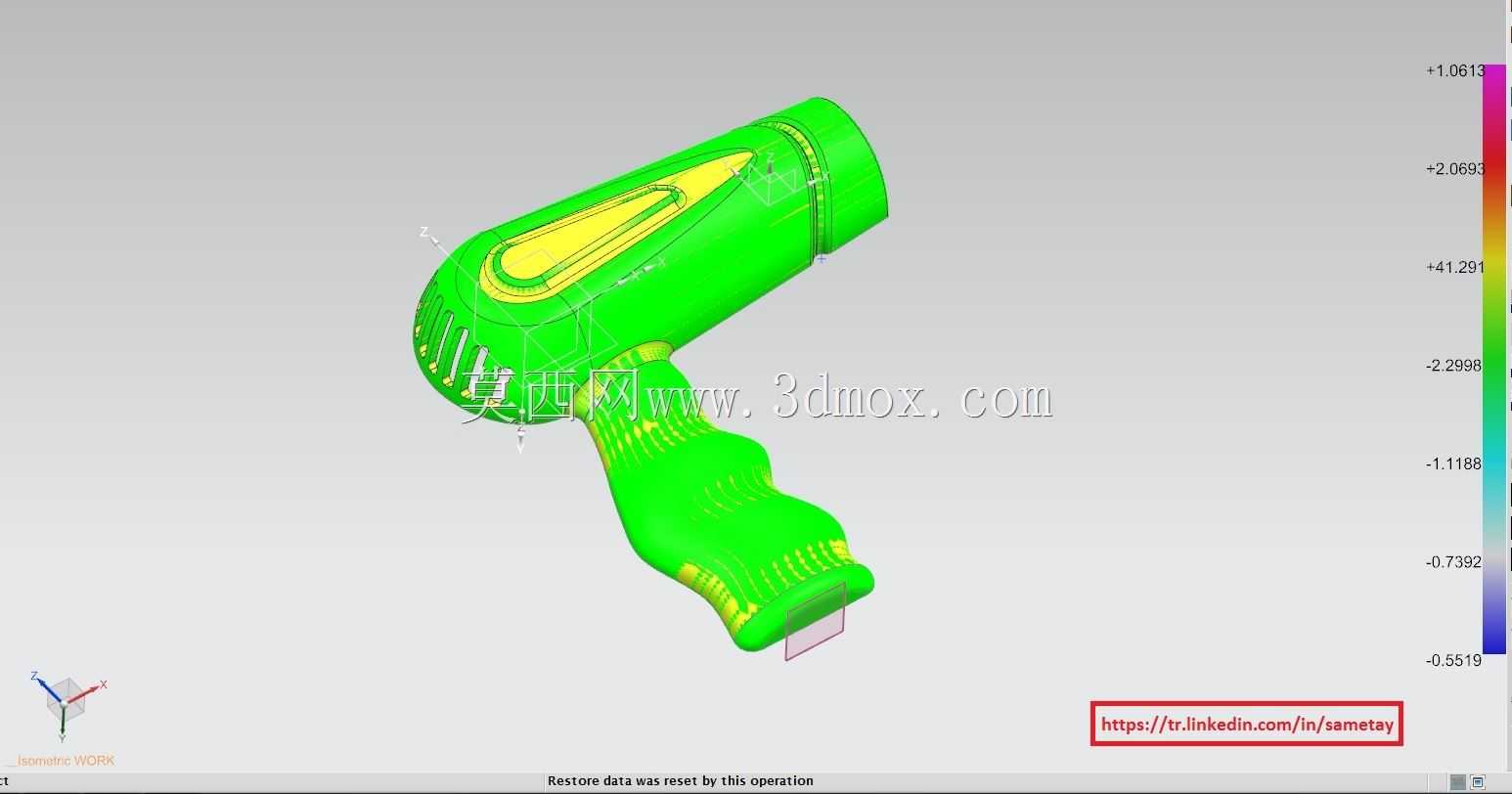

日常家用及美发沙龙场景中，手持吹风机是高频使用的个护电器，其外壳结构设计直接决定握持手感、风道效率与装配可靠性。本次呈现的分体式吹风机外壳，将主机风道段与握持手柄做拆分式结构设计，区别于传统一体注塑外壳，拆分结构可单独优化风道内壁的曲面顺滑度，减少风阻损耗，同时手柄区域可独立做壁厚加强，避免长期握持受力导致的壳体开裂。从结构设计逻辑来看，风道段外壳预留了进风栅格的安装位，栅格做等距斜向排布，既可以阻挡大尺寸异物进入风筒接触发热组件，又能引导进风气流形成初步旋流，降低风噪。风筒出风口位置做了阶梯式卡扣位，可适配不同规格的集风嘴、扩散风嘴配件，卡扣配合间隙控制在0.15mm以内，既保证配件拆装顺畅，又避免使用过程中配件脱落。手柄部分按照人体工学握持弧度做曲面过渡，握持区域的壁厚比非握持区域厚0.8mm，表面预留了防滑纹理的加工余量，装配时手柄与风筒段通过定位柱加卡扣的方式连接，定位柱直径设计为3mm，配合深度6mm，可保证两部分壳体装配时的同轴度误差控制在0.2mm以内，避免出现接缝错位、缝隙不均的问题。从安装边界来看，风筒段内部预留了发热架、电机组件的安装卡槽，卡槽位置与风筒内壁的间距预留了12mm的隔热空间，可避免发热组件的高温直接传导至外壳表面导致用户烫伤。手柄内部预留了开关按键、电源线的走线空间，走线槽宽度设计为8mm，可容纳3*0.75平方的电源线与开关连接线，槽位边缘做R1.5的圆角处理，避免装配时割破线材绝缘层。外壳整体采用ABS注塑成型的工艺思路，分模线设置在壳体侧面的曲面过渡位置，可减少后续打磨抛光的工作量，进风栅格位置做0.8mm的脱模斜度，保证注塑件顺利脱模无顶白缺陷。在实际应用中，该结构外壳可适配1600W-2200W功率的交流电机吹风机，整机装配完成后重心落在手柄握持区域上方20mm位置，长时间握持不易产生手腕疲劳，风筒内壁的顺滑曲面可将出风效率提升8%左右，相同功率下出风口风速比传统直筒结构更高，同时分体式结构也方便后期维修时单独更换损坏的壳体部件，降低售后维护成本。
