120kN级钢丝绳应变测量控制装置

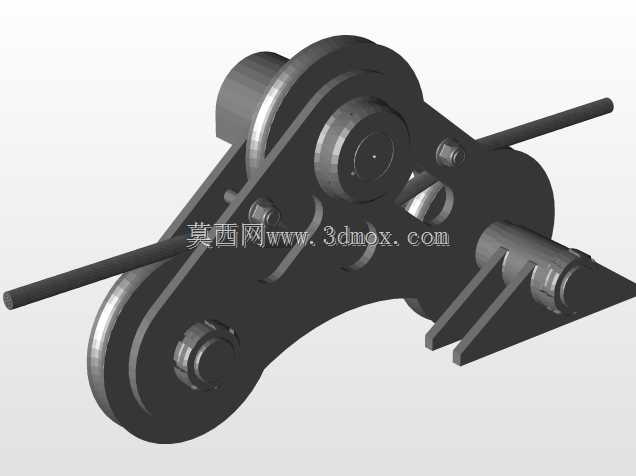

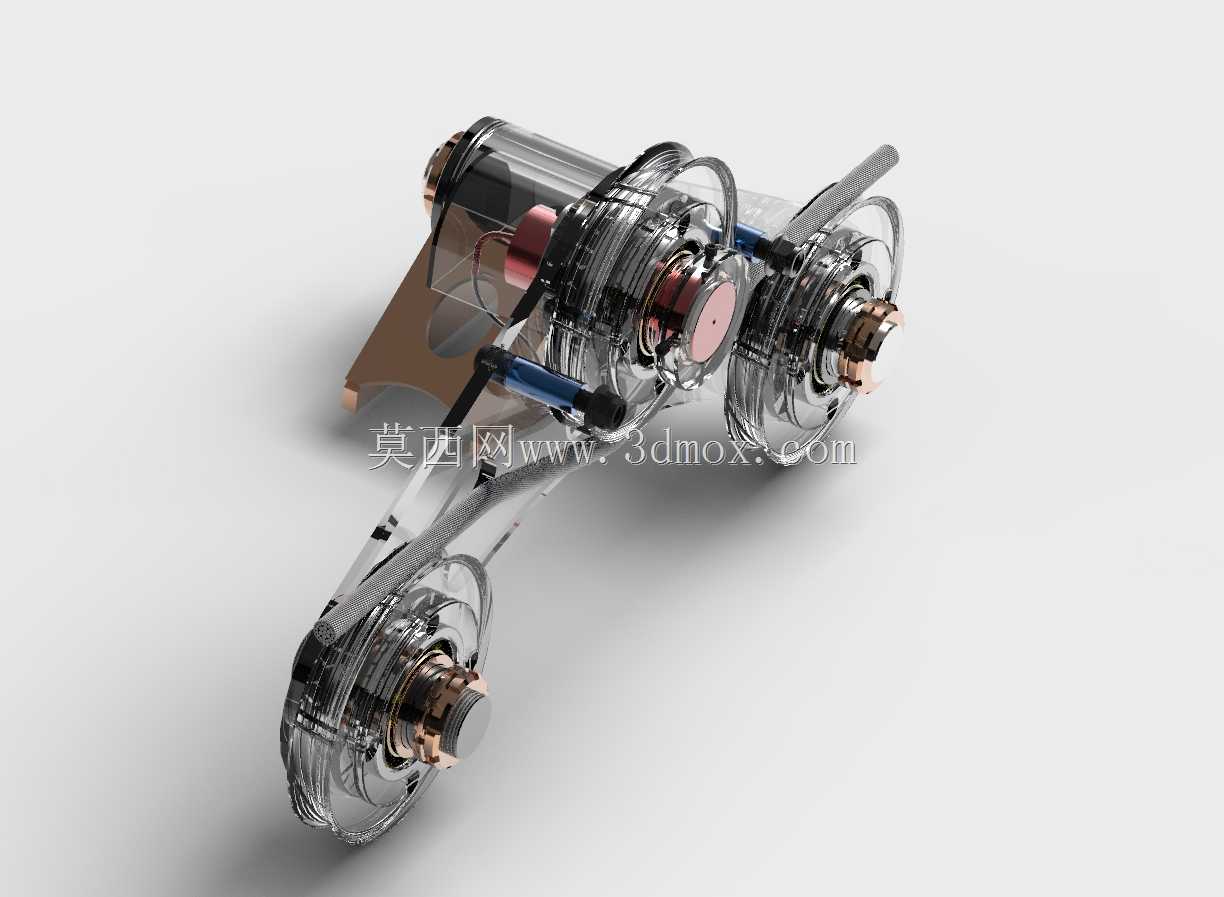

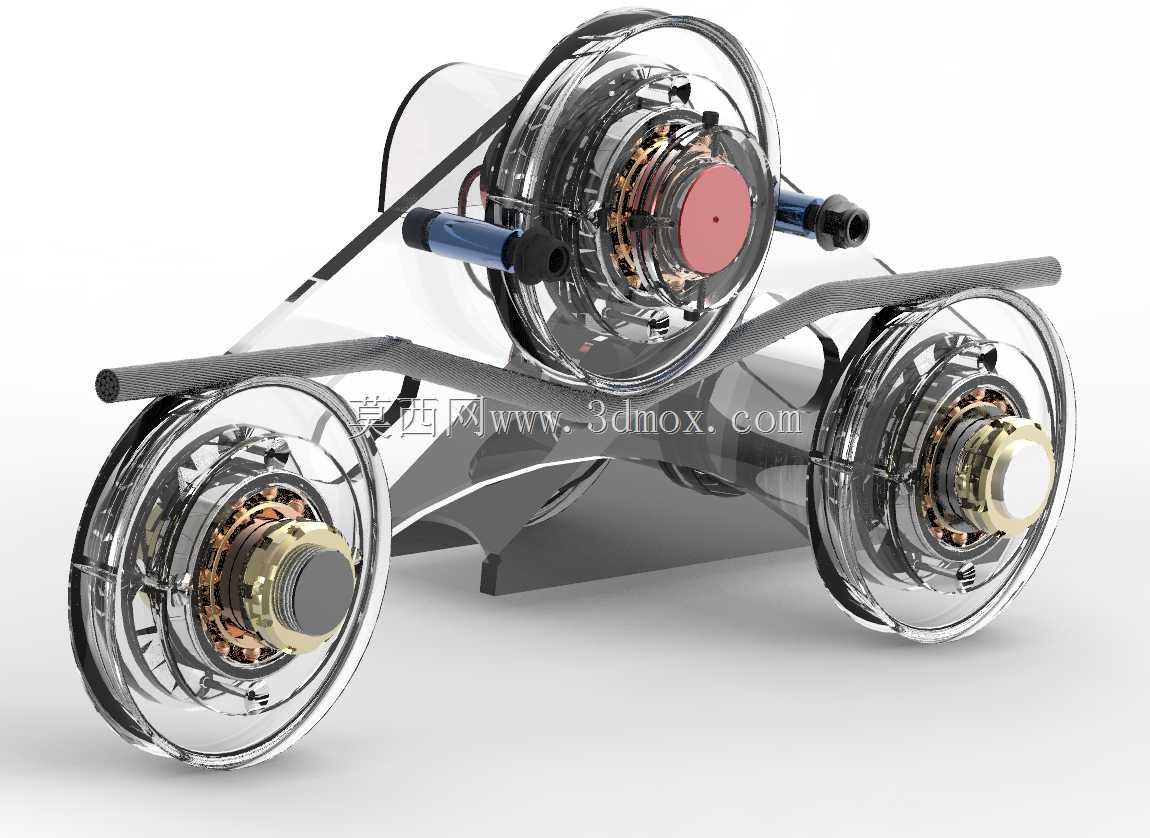

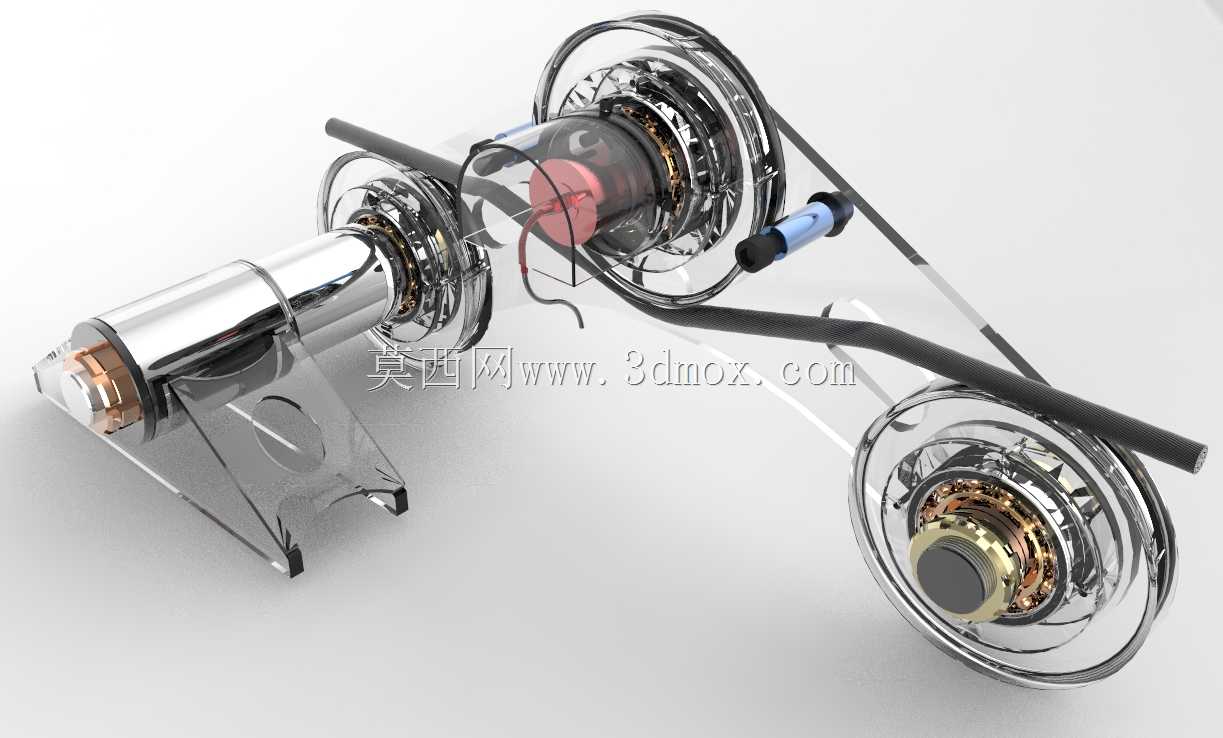

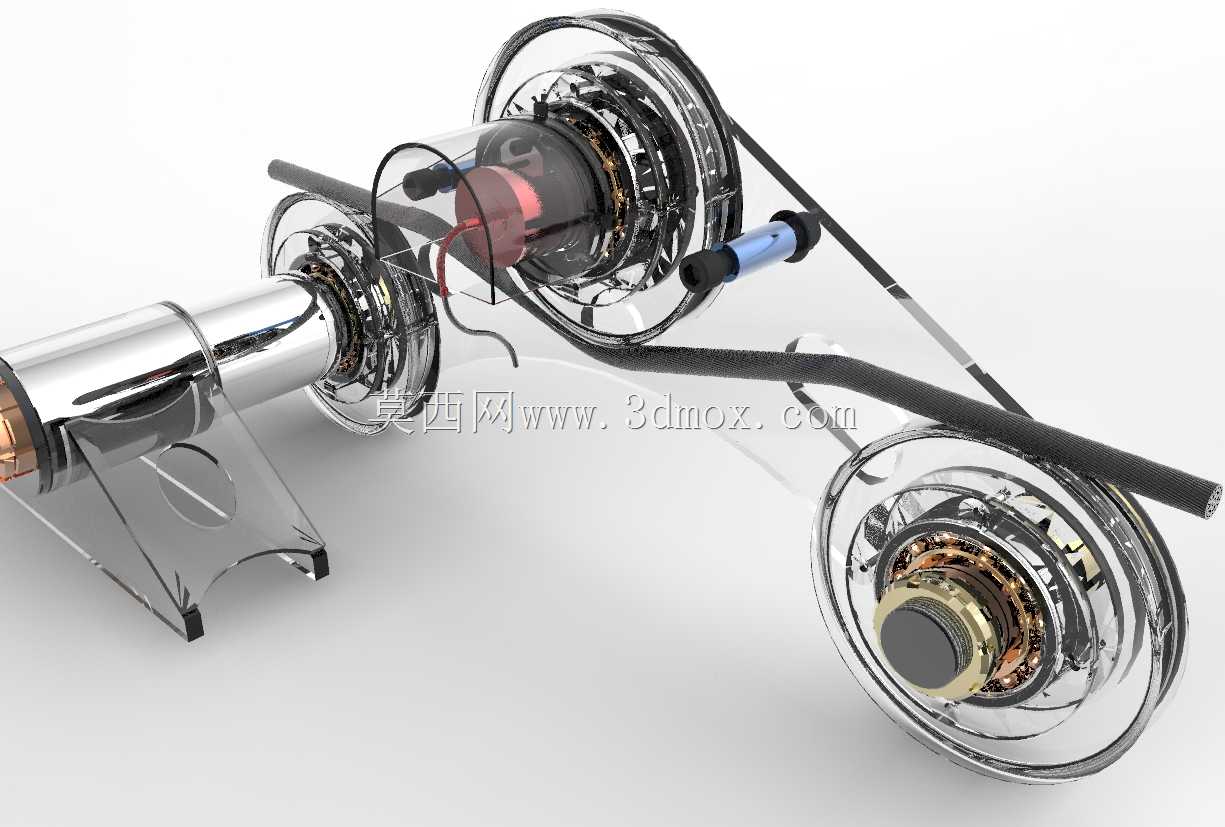

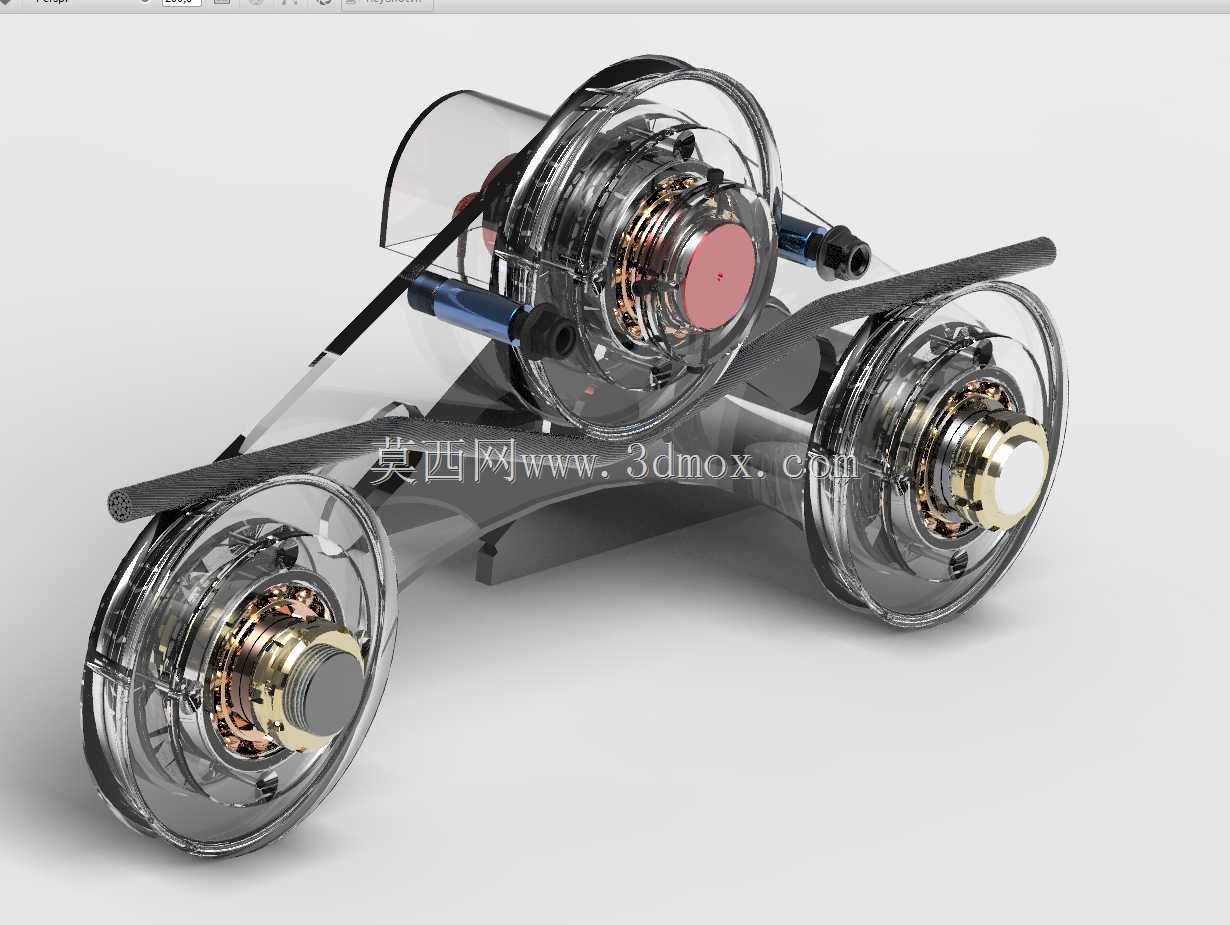

这套应变测量控制装置主要面向大载荷起重、牵引类设备的钢丝绳张力实时监测场景，在港口门机、矿山提升设备、大吨位桥式起重机的日常运行中，钢丝绳作为核心承载部件，其张力分布不均、局部应变超限是引发断绳事故的核心诱因，该装置可直接串接在钢丝绳走线路径中，无需对原有设备的卷扬、导向结构做大规模改造，适配直径18-32mm的常规起重用钢丝绳，额定承载上限对应120kN的工作拉力，可覆盖多数中大型起重牵引设备的监测需求。装置整体采用对称式双轮组导向结构，两侧的导向轮带深槽圆弧轮面，轮槽表面做淬硬处理，粗糙度控制在Ra1.6以内，既可以避免钢丝绳在走线过程中出现跳绳、偏磨问题，也能减少轮槽对钢丝绳表面的磨损，延长钢丝绳使用寿命。中间的测量段集成了应变感应单元，通过预紧的夹持结构贴合钢丝绳表面，可实时捕捉钢丝绳受拉时的微应变数据，内置的信号调理模块可将应变信号转换为标准电信号传输至设备控制系统，当检测到局部应变超过设定阈值时，可直接触发设备的过载保护逻辑，切断卷扬动力输出。设计过程中充分考虑了现场安装的便捷性，装置整体采用剖分式结构，安装时无需拆解钢丝绳原有端头，可直接在钢丝绳走线中段完成固定，安装基座预留的螺栓孔位适配常见的槽钢、工字钢安装面，横向安装边界控制在420mm以内，轴向沿钢丝绳走向的尺寸不超过380mm，不会过度占用设备走绳通道的空间。轮组内部采用密封式深沟球轴承，可适应户外多粉尘、潮湿的作业环境，无需频繁加注润滑脂维护，感应单元的外侧设置有透明防护外罩，既可以直观观察内部钢丝绳的运行状态，也能阻挡飞溅的杂物、雨水损坏传感元件。装置的走线侧预留有快插式航空接头，接线时可直接对接设备的主控柜信号端口，无需现场做接线端子处理，降低现场安装的接线出错概率。在结构强度校核阶段，对轮组支撑轴、基座承载板均做了有限元受力分析，在1.5倍额定载荷的工况下，最大应力出现在支撑轴的轴肩位置，数值远低于材料的屈服强度，可保证长期受载下不会出现塑性变形，测量单元的预紧力可通过侧边的调节螺栓微调，适配不同直径、不同初始张力的钢丝绳安装需求，避免预紧力过大导致钢丝绳额外受弯，或是预紧力不足导致测量数据出现偏差。
