阶梯式镀钛硬质合金扩孔钻头

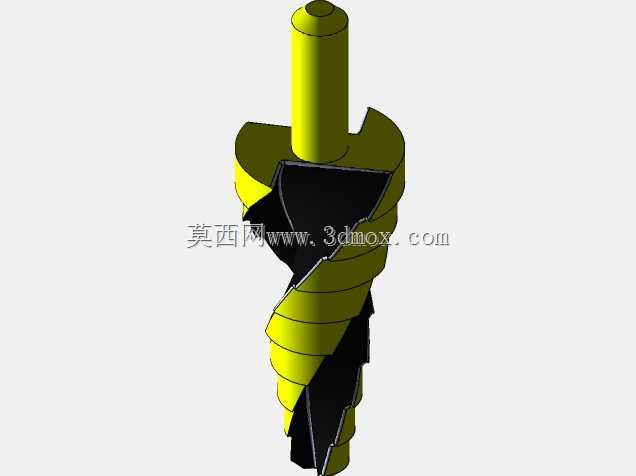

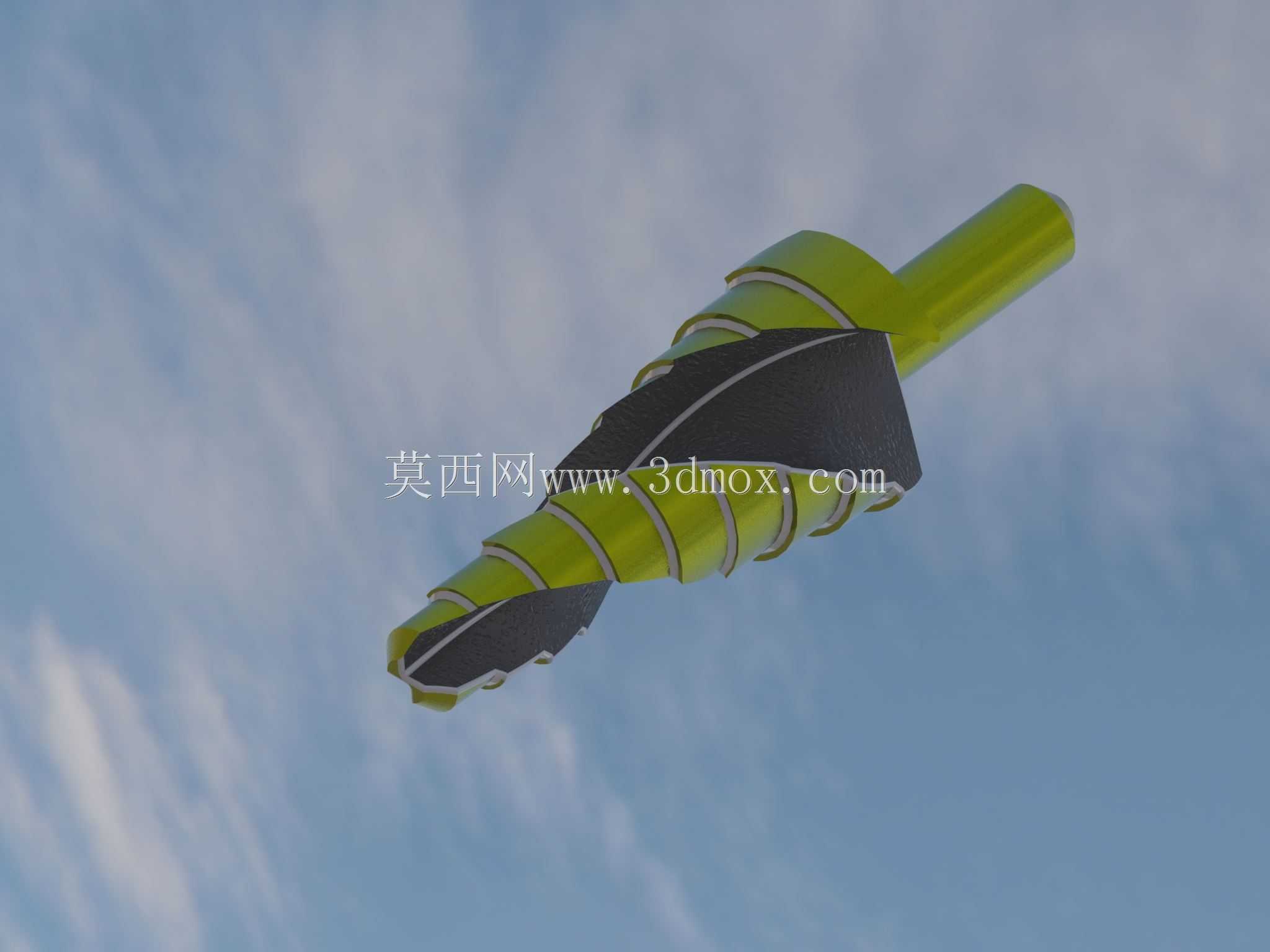

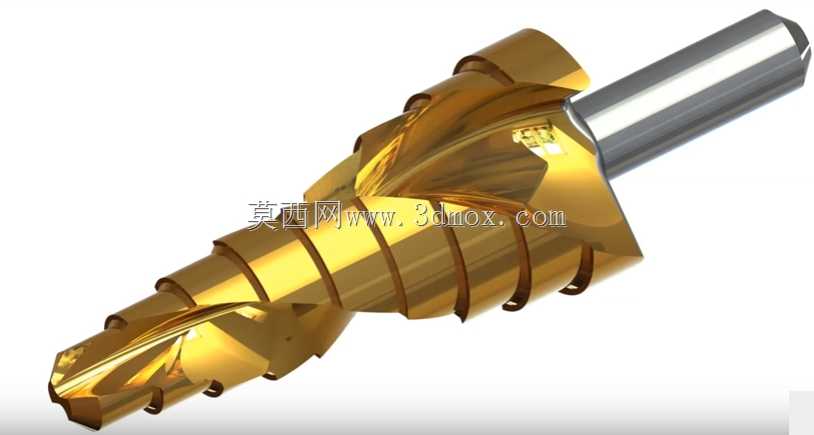

这款阶梯式钻头主要面向薄板金属加工场景，常见于配电柜壳体加工、五金钣金件开孔、铝合金型材批量打孔等作业环节，能够在一次进给过程中完成不同直径阶梯孔的加工，省去频繁更换钻头的辅助时间，适配台式钻床、手持电钻、加工中心等多种装夹设备。从结构设计来看，钻柄采用标准直柄构型，装夹时可适配通用钻夹头，无需定制专用夹具，装夹夹持长度预留足够余量，避免高速旋转时出现打滑、摆振问题。切削部分采用多阶梯螺旋槽设计，每个阶梯段对应一个目标加工孔径，排屑槽沿钻身螺旋延伸，槽底圆弧过渡处理，能够在钻削过程中顺畅导出切屑，避免切屑堵塞在阶梯台阶处刮伤已加工孔壁，同时降低钻削过程中的切削阻力。刃部做了分屑槽设计，将宽切屑分割为窄段，进一步提升排屑流畅度，减少积屑瘤产生的概率，适合加工低碳钢、铝合金、铜合金等常见工业材料。钻尖采用双顶角构型，定心性能优异，钻孔初始阶段不会出现滑移偏摆，保证孔位的位置精度，每个阶梯的过渡台阶处做了微小倒角处理，避免台阶处应力集中导致刃口崩损，同时加工出的阶梯孔端面无毛刺，可直接用于后续装配，无需额外倒角工序。表面镀钛处理提升了刃部表面硬度与耐磨性能，降低切削过程中的摩擦系数，延长刀具连续作业的使用寿命，在批量加工场景下能够减少换刀频次。从安装边界来看，直柄直径符合通用夹头的夹持范围，钻身总长度适配常规钻床的行程空间，阶梯段的直径梯度覆盖常见的薄板安装孔尺寸，能够满足多数钣金件的螺纹底孔、过孔、沉孔一次成型需求，无需后续扩孔、铰孔工序，大幅提升薄板类零件的孔加工效率。建模过程中对螺旋槽的导程、刃口后角、阶梯过渡圆角都做了精准还原，可直接用于刀具结构验证、加工仿真演示，也可作为工装设计时的刀具干涉检查参考模型，帮助设计人员提前预判钻削过程中刀具与工件、夹具的空间干涉问题，减少现场试切的调整工作量。
