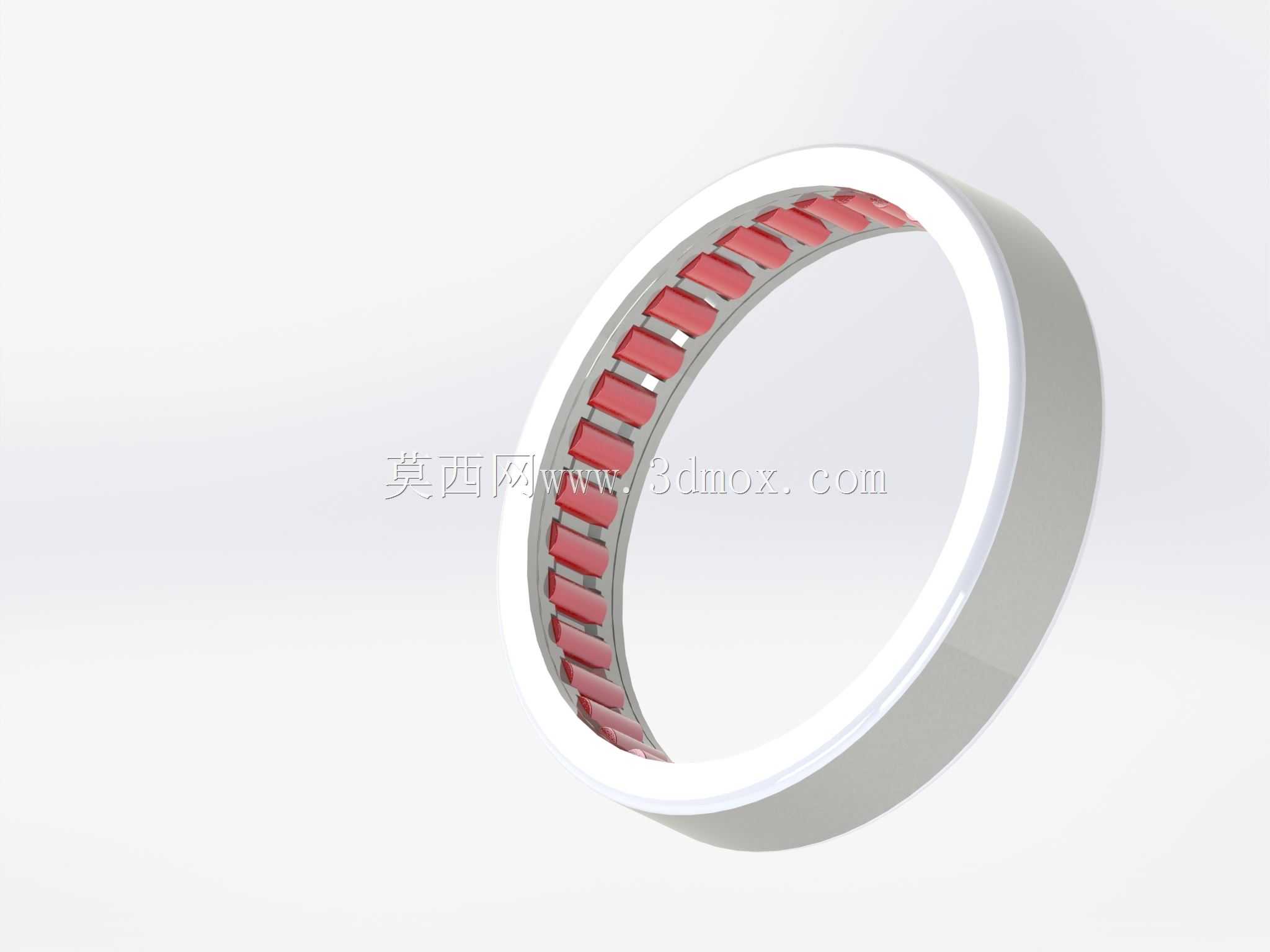

实体套圈滚针轴承三维结构设计

做设备结构设计的时候，但凡遇到径向安装空间受限、又需要承受较大径向载荷的工况，滚针轴承往往是绕不开的选型选项，这次建模的实体套圈滚针轴承，就是针对这类紧凑安装场景做的结构还原。先从实际应用场景说起，这类轴承常见于汽车变速箱的齿轮轴支撑、机床主轴的辅助支撑位、纺织机械的罗拉传动端、工程机械的液压泵内部传动组，还有不少小型减速器的输入输出端，这些位置的共同特点是安装座的径向尺寸被严格限制，没法用同内径的深沟球轴承或者圆柱滚子轴承，同时轴系运转时的径向载荷又不小，普通滑动轴套的耐磨性能和转速上限满足不了长期运转需求。

从结构设计的思路来看，建模时首先要保证滚针与内外滚道的线接触特性，这是滚针轴承承载能力强的核心——和球轴承的点接触不同，滚针以线接触形式贴合滚道，单位接触面积的压应力更低，相同径向尺寸下的额定动载荷能比同内径深沟球轴承高1.5到2倍。建模过程中先确定内圈的滚道直径，这个尺寸直接和适配的轴径匹配，要保证内圈与轴的过盈配合量在合理区间，避免运转时内圈跟转打滑；外圈的外径则对应安装座的孔位公差，通常采用过渡配合，方便装配同时避免外圈在孔内窜动。

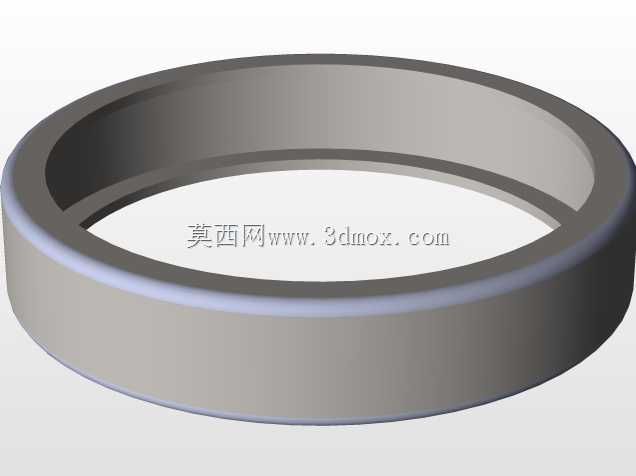

滚针的排布是设计里的细节重点，首先要保证滚针之间的间隙均匀，不能出现滚针挤死或者间隙过大导致运转晃动的问题，建模时保持架的兜孔间隙控制在滚针直径的千分之五左右，既给滚针留出热胀冷缩的空间，又能限制滚针的歪斜量，避免滚针端面和套圈挡边发生异常摩擦。这次做的是带实体套圈的结构，和冲压外圈滚针轴承不同，实体套圈的刚性更好，对安装座的精度要求更低，哪怕安装孔的形位公差略有超差，也不会因为外圈变形导致滚针卡滞，适合用在安装座刚性一般、或者有一定冲击载荷的工况里。

再说到安装边界的尺寸控制，这类轴承的轴向尺寸比同承载能力的其他轴承薄很多，建模时严格控制套圈的挡边高度，挡边既要能挡住滚针防止其轴向脱出，又不能过高导致和相邻的传动件发生干涉；内圈的倒角和外圈的安装倒角都按照通用机械安装规范做了对应设计，方便压装时顺利导入轴和座孔，避免装配时刮伤配合面。另外滚针的直径和长度比例也做了合理匹配，滚针过长容易在运转时发生偏斜，导致滚道局部应力集中，缩短使用寿命，滚针过短则会降低整体承载能力，建模时把长径比控制在合理区间，保证载荷能均匀分布在整个滚针接触面上。

实际选型使用的时候还要注意，这类滚针轴承因为滚针与滚道的接触面积大，润滑条件要比球轴承更苛刻，建模时也在套圈和保持架之间预留了足够的储脂空间，运转时润滑脂能随着保持架的转动均匀带到每个滚针的接触面上，避免干摩擦。另外因为滚针轴承主要承受径向载荷，几乎不能承受轴向力，所以安装时要和其他能承受轴向力的轴承配对使用，比如搭配深沟球轴承或者角接触轴承来承担轴向载荷，轴系的轴向定位也要靠配套的轴承来实现，不能指望滚针轴承来限制轴向窜动。

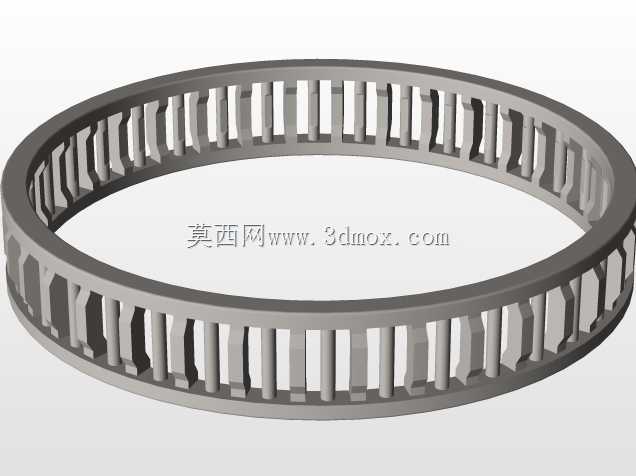

从结构细节来看，保持架采用的是窗式结构，每个兜孔对应一根滚针，装配时滚针从兜孔侧方装入后，通过保持架的收口结构限制滚针脱出，这种结构的保持架强度高，高速运转时的离心形变更小，适合中高转速的传动场景。内外套圈的滚道表面粗糙度在建模时也按照实际加工要求做了对应考量，滚道表面的加工精度直接影响轴承的运转噪音和疲劳寿命，过高的粗糙度会导致接触应力集中，过早出现点蚀失效，所以实际生产中滚道通常要经过精磨甚至超精加工，保证表面光洁度满足使用要求。

很多新手工程师在选型时容易忽略滚针轴承的最小允许转速，其实这类轴承因为滚动体是线接触，滚动摩擦阻力比球轴承略大，过低的转速下容易出现润滑脂无法形成有效油膜的情况，反而会加剧磨损，所以在低速重载的工况下，要考虑选用带固体润滑的型号，或者适当提高润滑脂的锥入度，保证润滑效果。另外安装时不能直接敲击轴承的滚动体，要通过专用套筒压装套圈的端面，避免滚针和滚道受到冲击损伤，这点在建模时也通过套圈的端面结构做了对应体现，套圈的端面预留了足够的压装接触面积，方便装配时受力均匀。
