内燃机动力传递用曲轴结构设计

在往复式内燃机的动力输出链路里，曲轴是把活塞往复直线运动转化为旋转扭矩的核心承载部件，其结构合理性直接决定整套动力单元的运行平顺性、疲劳寿命与NVH表现。从实际装机场景来看，这类曲轴广泛适配小排量单缸或双缸通用汽油机、小型柴油机组，覆盖农用微耕设备、小型发电机组、园林机械、轻型摩托动力等多个应用场景，是这类动力设备中承受交变冲击载荷最严苛的部件之一。

从结构设计逻辑来看，该曲轴采用整体式锻造结构布局，主轴颈与连杆轴颈通过曲柄臂过渡连接，各轴颈表面预留了磨削加工余量，可在后续精加工阶段保证轴颈圆柱度、表面粗糙度满足滑动轴承的配合要求。设计阶段需要重点平衡的是曲轴的旋转惯性力与往复惯性力，因此曲柄臂位置集成了平衡重结构，平衡重的偏心质量经过精确匹配，能够抵消连杆轴颈、连杆大头端旋转时产生的离心力，同时部分平衡活塞组件往复运动产生的一阶、二阶惯性力，降低动力运行时的整机振动幅度，避免振动传递到设备机架引发连接紧固件松动、配套工作部件精度下降等问题。

从安装边界与尺寸配合来看，曲轴两端的主轴颈需要与缸体、曲轴箱上的主轴承座孔配合，配合公差一般选取过渡配合加间隙控制的方案，保证轴颈可以在轴承衬套内灵活转动，同时不会出现过大的径向窜动。曲轴的输出端设置有键槽结构，用于连接飞轮、皮带轮或者动力输出联轴器，能够将曲轴输出的旋转扭矩传递给后续的传动系统；输入端则预留了正时齿轮、启动爪的安装位置，用于匹配配气机构的正时传动，以及启动电机的动力接入。连杆轴颈的直径与宽度尺寸，需要和连杆大头的轴瓦尺寸匹配，轴颈上设计有油道孔，能够将主油道输送来的压力润滑油引导到连杆轴颈与轴瓦的配合面之间，形成稳定的压力油膜，避免金属直接接触引发的干摩擦磨损。

在实际运行过程中，曲轴需要承受周期性变化的气体压力、活塞连杆组传递的往复惯性力、旋转运动产生的离心力，这些载荷叠加后会在曲轴内部产生弯曲、扭转交变应力，因此设计时对曲柄臂与轴颈的过渡圆角做了强化处理，避免应力集中引发的疲劳断裂问题。油道的走向设计采用斜向钻孔方案，在保证润滑油路通畅的前提下，尽可能减少油道孔对轴颈截面强度的削弱，同时油道口位置做了倒角处理，避免润滑油流动时出现截流、涡流问题，保证各个润滑点的油压稳定。

从装配工艺角度考虑，该曲轴的轴向定位采用止推片结构，安装在中间主轴颈的两侧，能够控制曲轴的轴向窜动量在合理范围内，既避免曲轴受热膨胀后出现卡滞，也防止轴向窜动过大导致活塞连杆组偏磨、正时传动错位等故障。曲轴的动平衡精度需要满足G6.3级以上的要求，在完成粗加工后需要对平衡重进行去重调整，保证曲轴在额定转速范围内运行时不会产生额外的不平衡振动。对于配套小型通用动力的场景，这类曲轴的材质一般选用45号优质碳素结构钢或者40Cr合金钢，经过调质处理后获得良好的综合力学性能，轴颈表面经过高频淬火处理提升表面硬度，增强耐磨性能，能够满足长时间连续运行的使用需求。

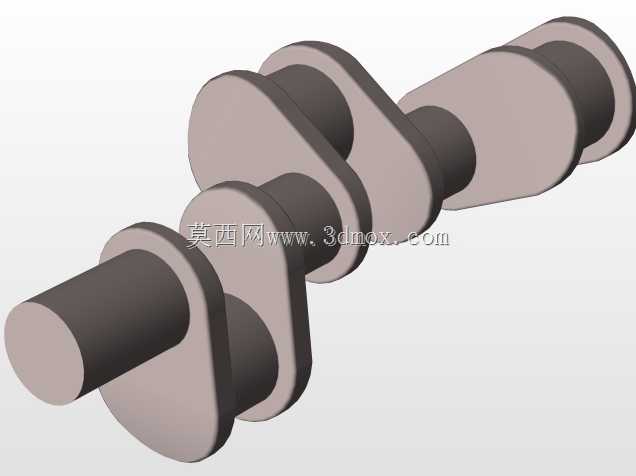

在三维建模过程中，需要重点保证各轴颈的同轴度公差、连杆轴颈相对于主轴颈的偏心距尺寸精度，偏心距的尺寸直接决定活塞的行程大小，进而影响动力单元的排量参数，一旦尺寸偏差超出范围，会导致压缩比偏离设计值，出现动力不足、爆震、启动困难等问题。曲柄臂的外形设计采用圆弧过渡结构，在保证足够结构强度的前提下尽可能降低曲柄臂的旋转质量，减少曲轴自身的转动惯量，提升动力响应速度，同时也能降低平衡重的设计重量，优化整套曲轴组件的整体重量。
