车床活动顶尖回转顶针结构设计

在普通卧式车床、数控车床的轴类零件加工工序中，活动顶尖是承担工件尾端支撑、抵消切削径向力、保证工件回转同轴度的核心配套部件，区别于固定顶尖在高转速工况下易出现的顶尖头与工件中心孔摩擦烧蚀问题，活动顶尖通过内置的回转支承结构实现顶尖头与工件同步转动，可适配从低速重切削到高速精车的全工序加工需求。

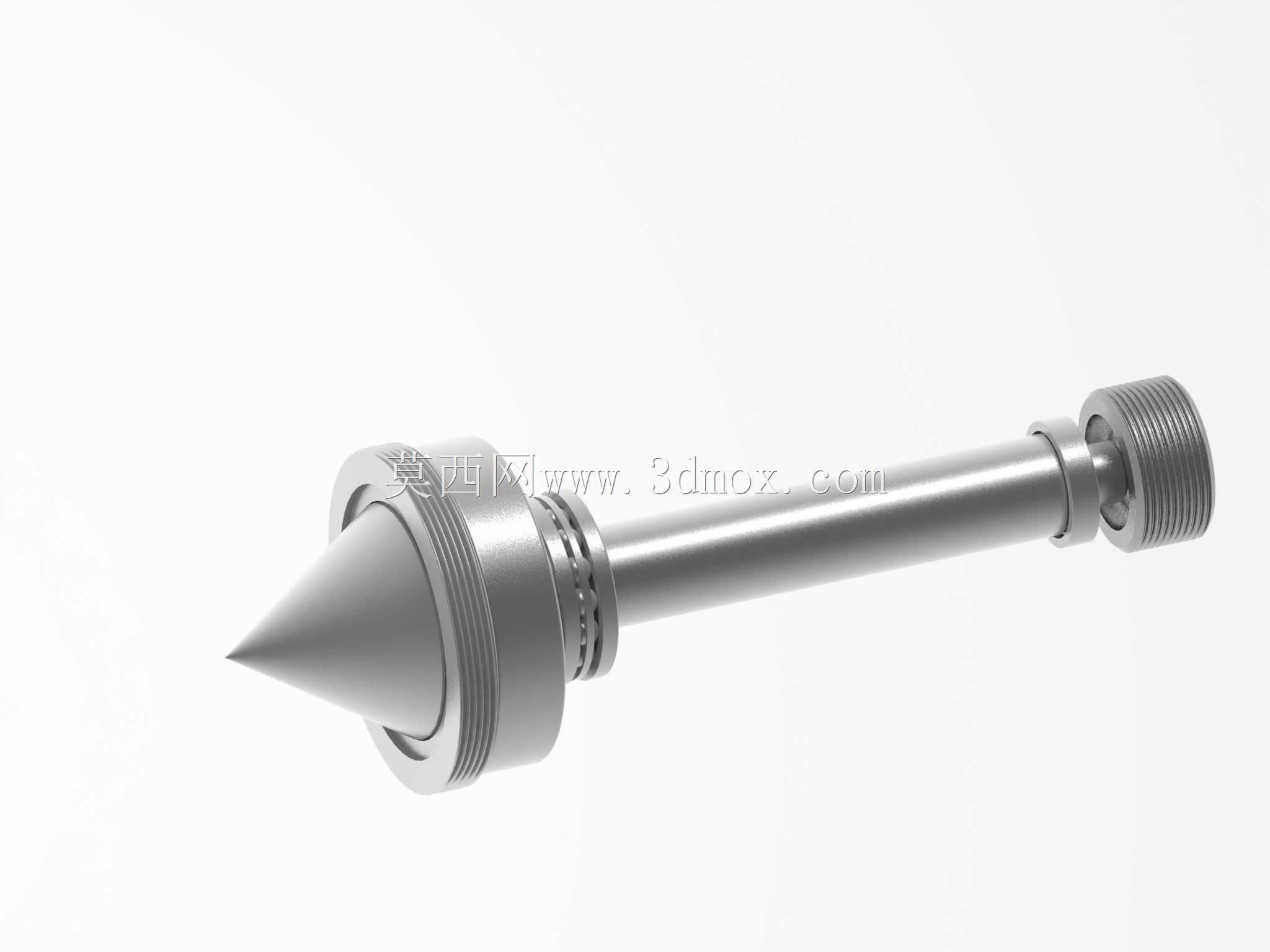

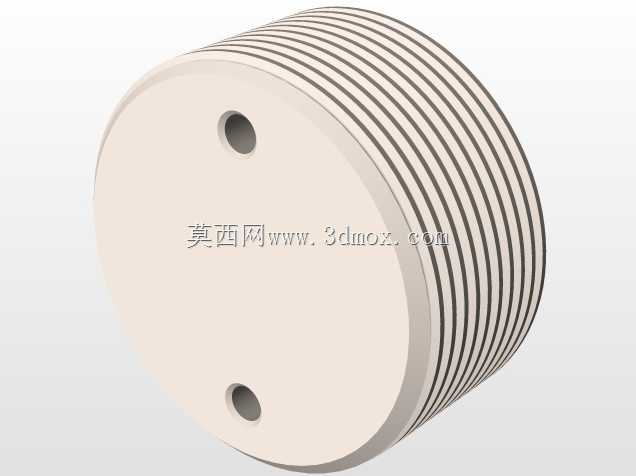

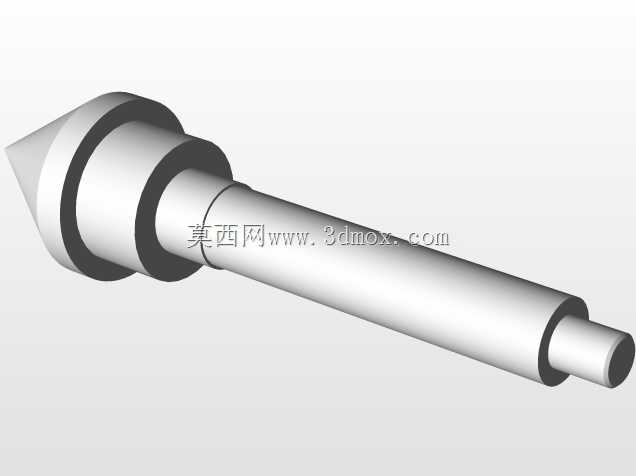

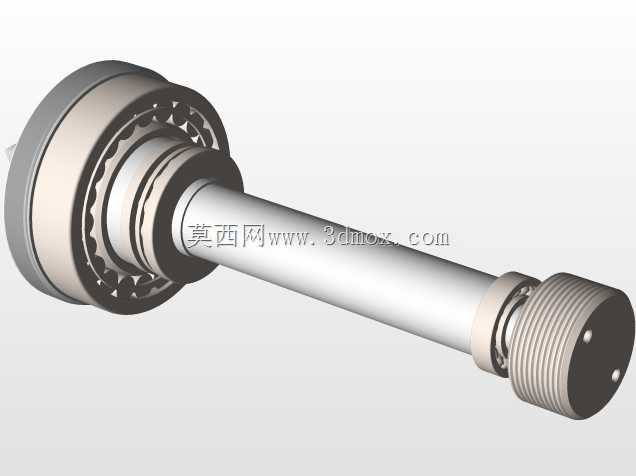

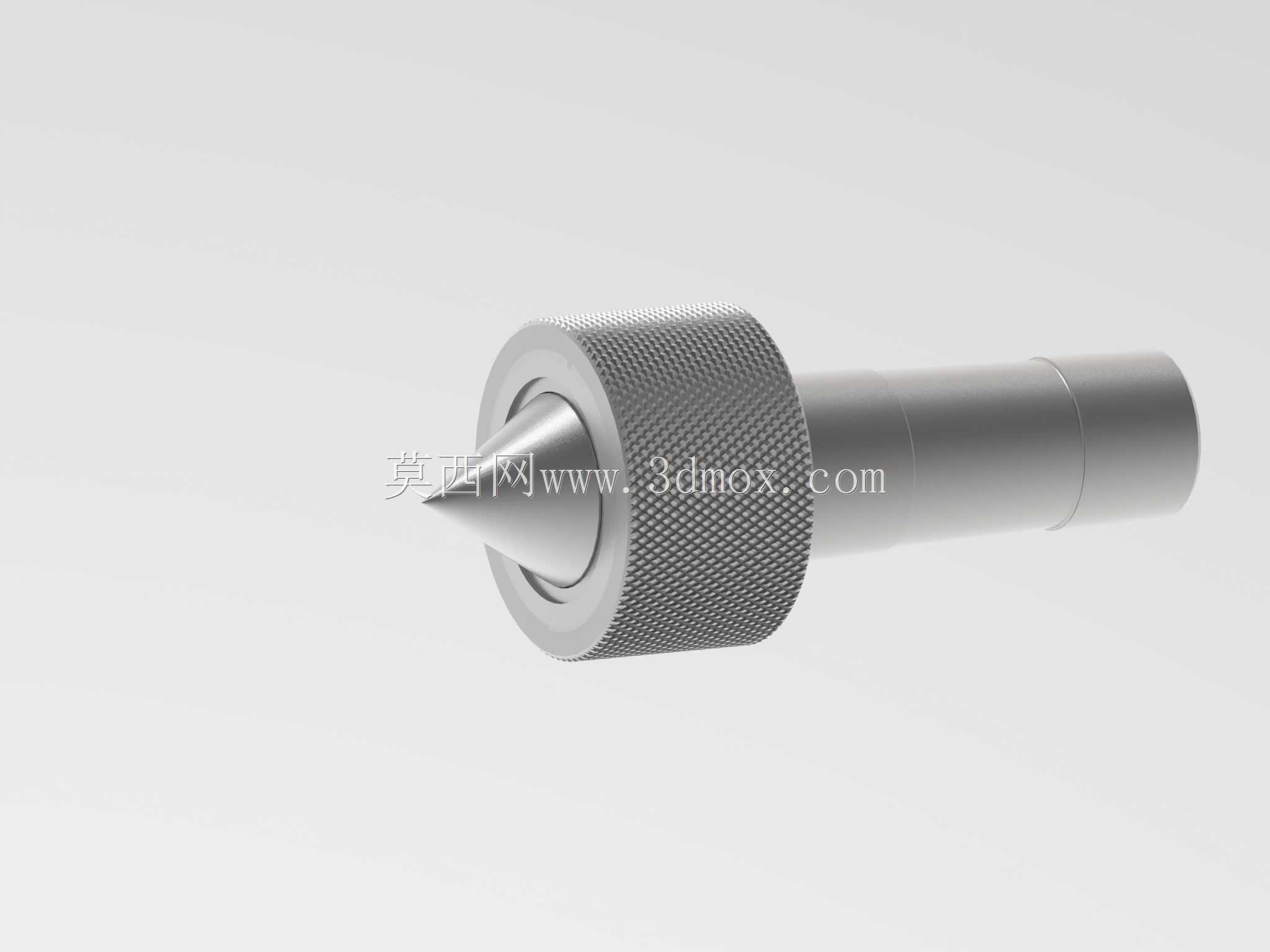

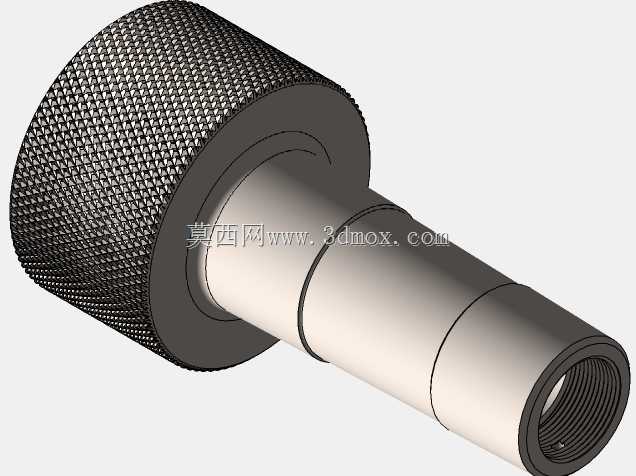

这套活动顶尖的整体结构采用同轴串联布局，最前端为60度锥角的硬质合金顶尖头，锥角参数完全匹配国标GB/T 145规定的A型、B型中心孔尺寸，可直接顶持工件预制的中心孔定位面，顶尖头尾部通过过盈配合与芯轴连接，芯轴中段布置两组高精度角接触球轴承，采用背对背安装方式，可同时承受加工过程中产生的径向切削力与轴向顶紧力，轴承组外侧设置有间隙调整螺母，可通过螺母的旋入量调整轴承预紧力，消除轴承游隙，避免高速回转时出现顶尖头径向跳动，保证加工工件的圆度与圆柱度公差。芯轴尾端设置有莫氏锥柄，可直接插入车床尾座的莫氏锥孔内实现快速安装，锥柄的锥度公差严格按照莫氏锥度标准加工，锥面贴合面积不低于85%，可保证顶尖安装后的同轴度，同时传递足够的顶紧扭矩，避免重切削时顶尖与尾座锥孔出现相对转动。

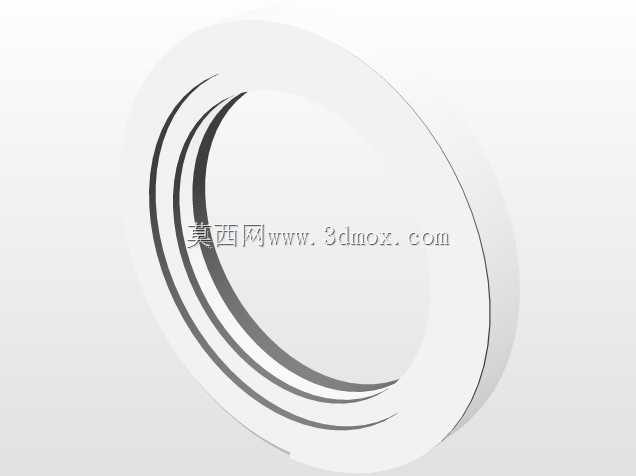

在密封结构设计上，轴承组前后端均设置有迷宫式密封槽搭配丁腈橡胶密封圈，可阻挡车削过程中产生的切屑、切削液、粉尘进入轴承内腔，避免轴承滚道出现磨粒磨损，延长顶尖的维护周期与使用寿命。顶尖头与芯轴连接位置设置有防尘端盖，端盖与顶尖头的配合间隙控制在0.1mm以内，既不会干涉顶尖头的回转动作，又可阻挡大颗粒切屑进入密封结构。

从安装边界来看，这套活动顶尖的莫氏锥柄可适配多数中小型车床的尾座锥孔规格，顶尖整体伸出长度可适配尾座套筒的最大行程范围，顶持工件时，顶尖头伸入工件中心孔的深度控制在2-3mm，既保证足够的定位接触面积，又不会顶得过深导致工件变形。在实际加工场景中，当加工长径比大于10的细长轴类零件时，仅靠卡盘单端夹持会出现工件让刀、振纹问题，使用该活动顶尖顶持工件尾端，可将工件的支撑跨距缩短近一半，大幅提升工件的工艺刚性，减少切削振动，可将切削参数提升30%以上，同时保证工件的形位公差符合图纸要求。在加工带台阶的轴类零件、螺纹类零件时，活动顶尖的回转结构不会与工件产生相对滑动，可避免中心孔被刮花，保证后续工序二次装夹的定位精度。

设计过程中，针对不同加工工况的载荷特性，对芯轴的受力进行了有限元校核，芯轴采用合金结构钢整体调质处理，硬度达到HB220-250，顶尖头采用硬质合金材料焊接在芯轴前端，硬度达到HRC90以上，可承受重切削时的冲击载荷，不会出现顶尖头崩裂、磨损过快的问题。轴承选型时根据最大顶紧力与最高工作转速计算额定动载荷，选用的角接触球轴承额定动载荷可满足最大5kN顶紧力下的长期使用需求，极限转速可适配数控车床最高6000r/min的加工转速。在日常使用维护中，只需定期通过注油孔向轴承腔内注入锂基润滑脂，即可保证轴承的润滑状态，无需频繁拆解维护。
