麦克马斯特卡尔控制电缆连接端头结构

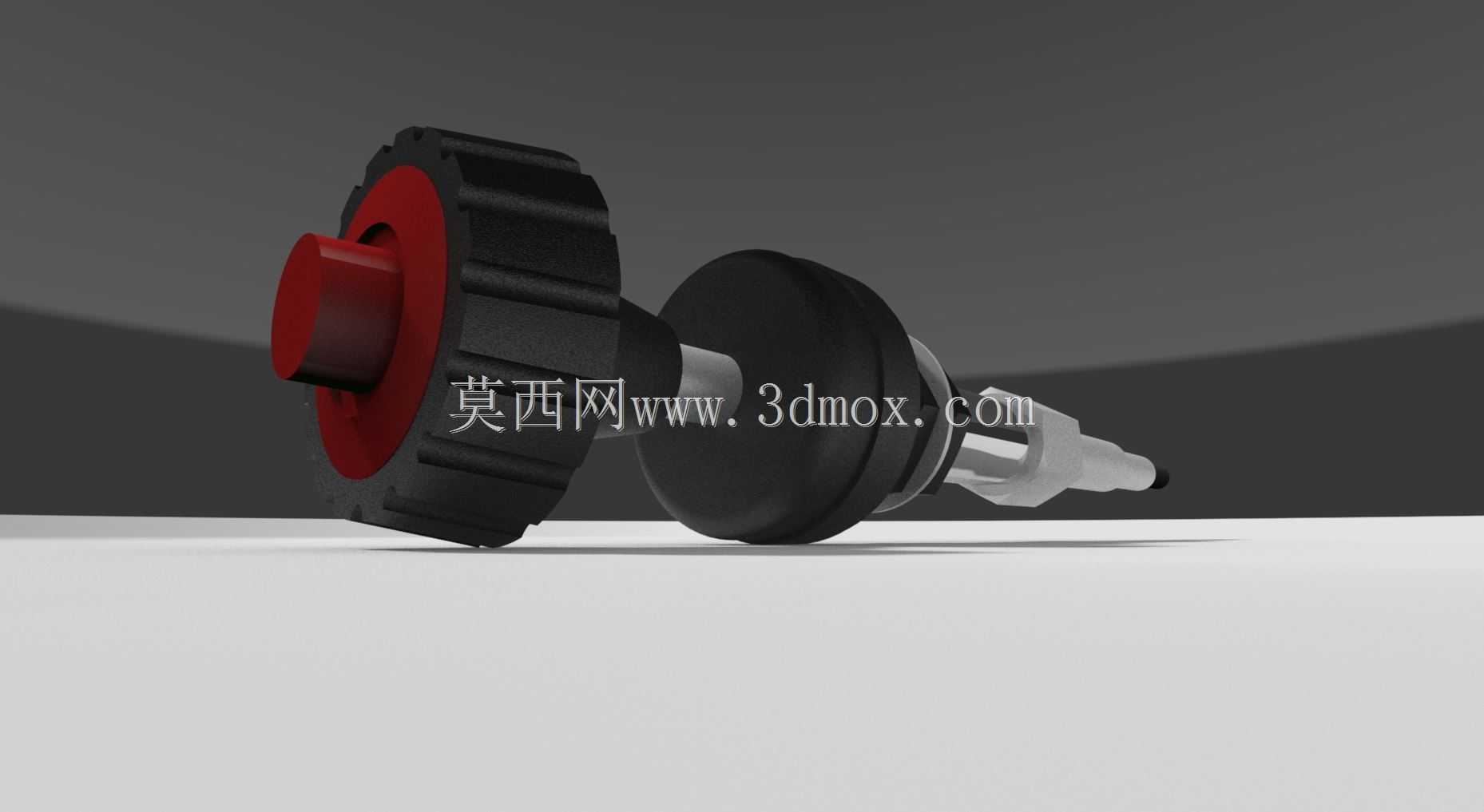

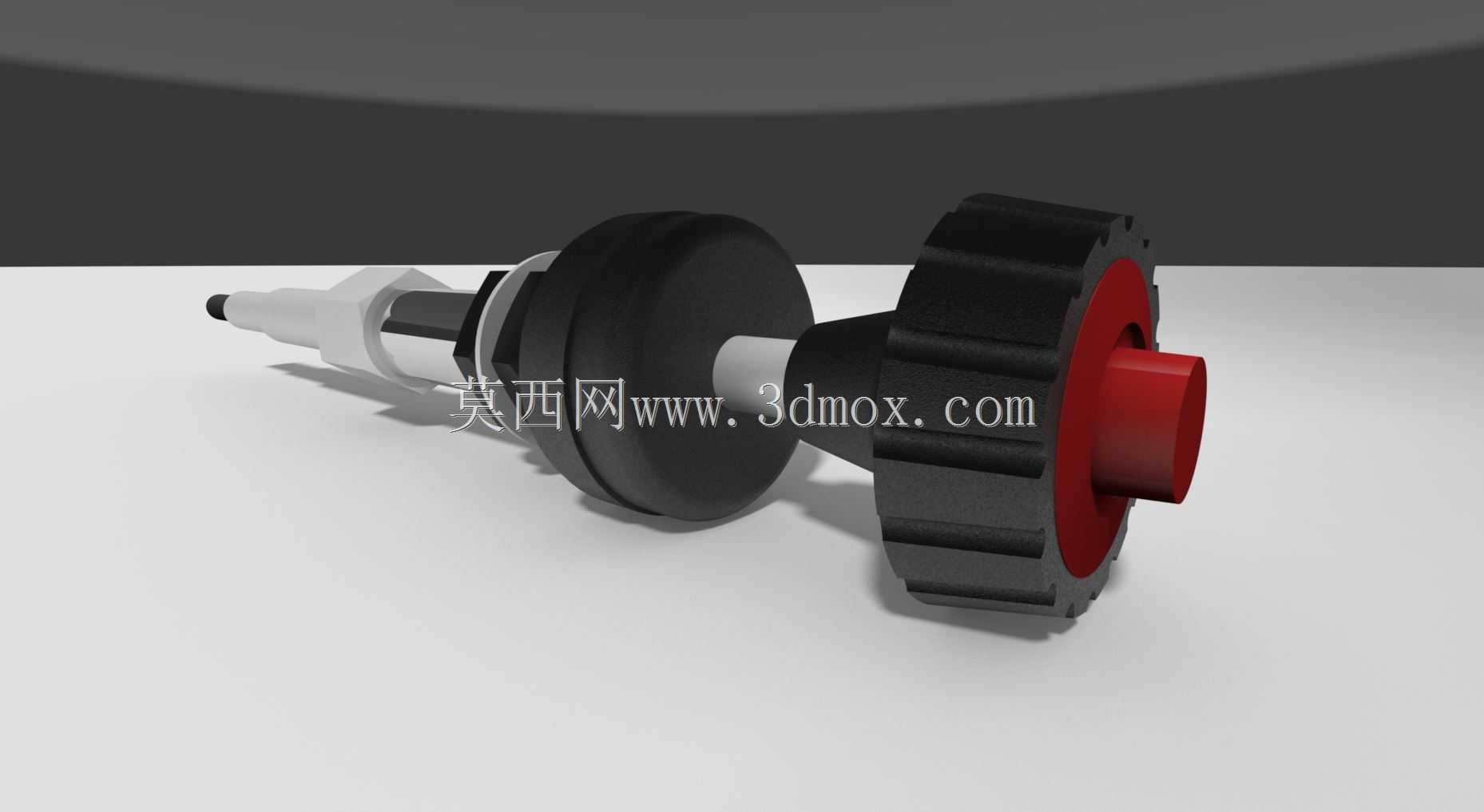

这类控制电缆端头组件，常应用在小型设备的手动操控回路里，比如台式实验仪器、小型工装夹具的调节端，或是便携检测设备的信号传输接驳位置，承担控制信号导通、手动调节操作的双重作用。从结构设计来看，端头一侧的带防滑纹旋钮采用大直径滚花结构，滚花纹理深度控制在0.8mm左右，旋钮边缘做了15度倒角处理，操作人员戴薄劳保手套也能顺利拧动，不会出现打滑脱手的情况，旋钮中心的红色凸台是操作对位标识，安装时对准设备面板的对位缺口就能快速完成初始定位，不需要反复调整角度。中间的黑色密封基座采用阶梯式轴径设计，不同轴段分别适配面板安装孔的密封槽、内部定位台，安装时穿过设备面板预留的12mm安装孔后，靠基座自带的锥形橡胶圈就能实现IP65级别的面板密封，不需要额外加装密封垫片，能有效阻挡车间环境里的切削液飞沫、粉尘进入设备内部。另一侧的插接头采用带防脱倒扣的结构，和设备内部控制板的插座对接后，倒扣会自动卡入插座的限位槽，设备运行产生的常规振动不会导致接头松脱，拔出时只需要按压接头侧面的弹性卡扣就能顺利拆卸，维护更换的效率比传统螺纹接头高40%左右。设计时特意将整体长度控制在76mm（对应5英尺线缆的端头适配尺寸），安装后突出设备面板的长度仅为28mm，不会在设备外侧形成过长的突出结构，避免操作人员过往时勾挂造成线缆拉扯损坏。线缆和端头的连接位置做了应力分散锥结构，线缆反复弯折时应力会均匀分布在锥面段，不会在连接根部出现应力集中导致线芯断裂，常规工况下弯折寿命能达到两万次以上，完全满足工业现场日常操作的弯折需求。整个组件的零件拆分逻辑清晰，旋钮、密封基座、插接头三个核心零件分别采用不同材质匹配功能需求，旋钮用增强尼龙保证结构强度和防滑耐磨性，密封基座用耐油橡胶实现密封缓冲，插接头用镀锡铜件保证信号导通的稳定性，各零件之间的配合公差控制在0.1mm以内，装配后没有多余的旷量，操作时的旋钮阻尼感均匀，不会出现卡顿或者松垮的手感。在设备选型适配时，只需要确认面板安装孔直径、内部控制板插座的针脚定义，就能直接替换同规格的老旧端头，不需要重新修改设备的面板开孔或者内部走线布局，能大幅降低设备维护的改造成本。
