液压泵马达铸态碳钢壳体中段结构

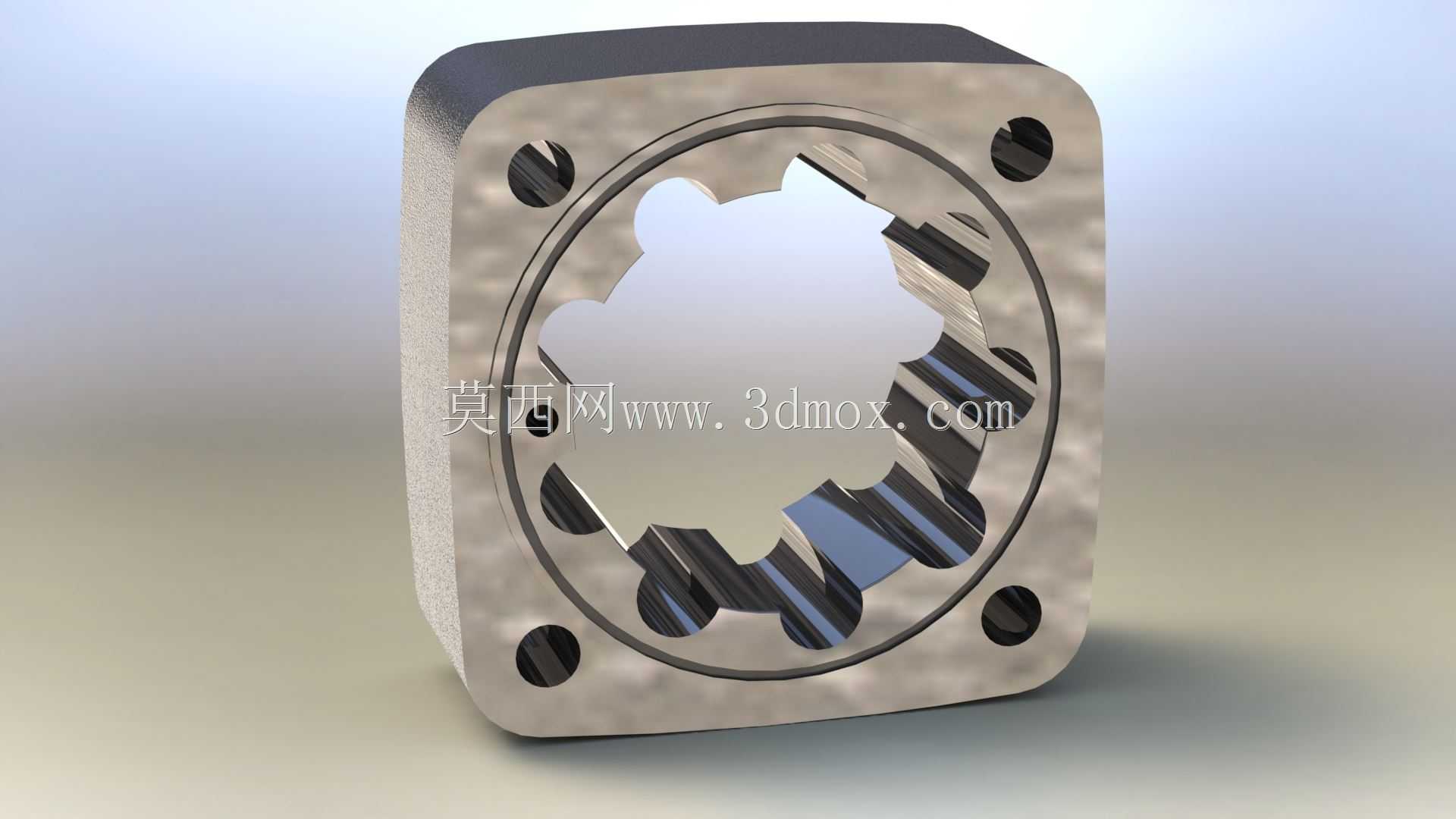

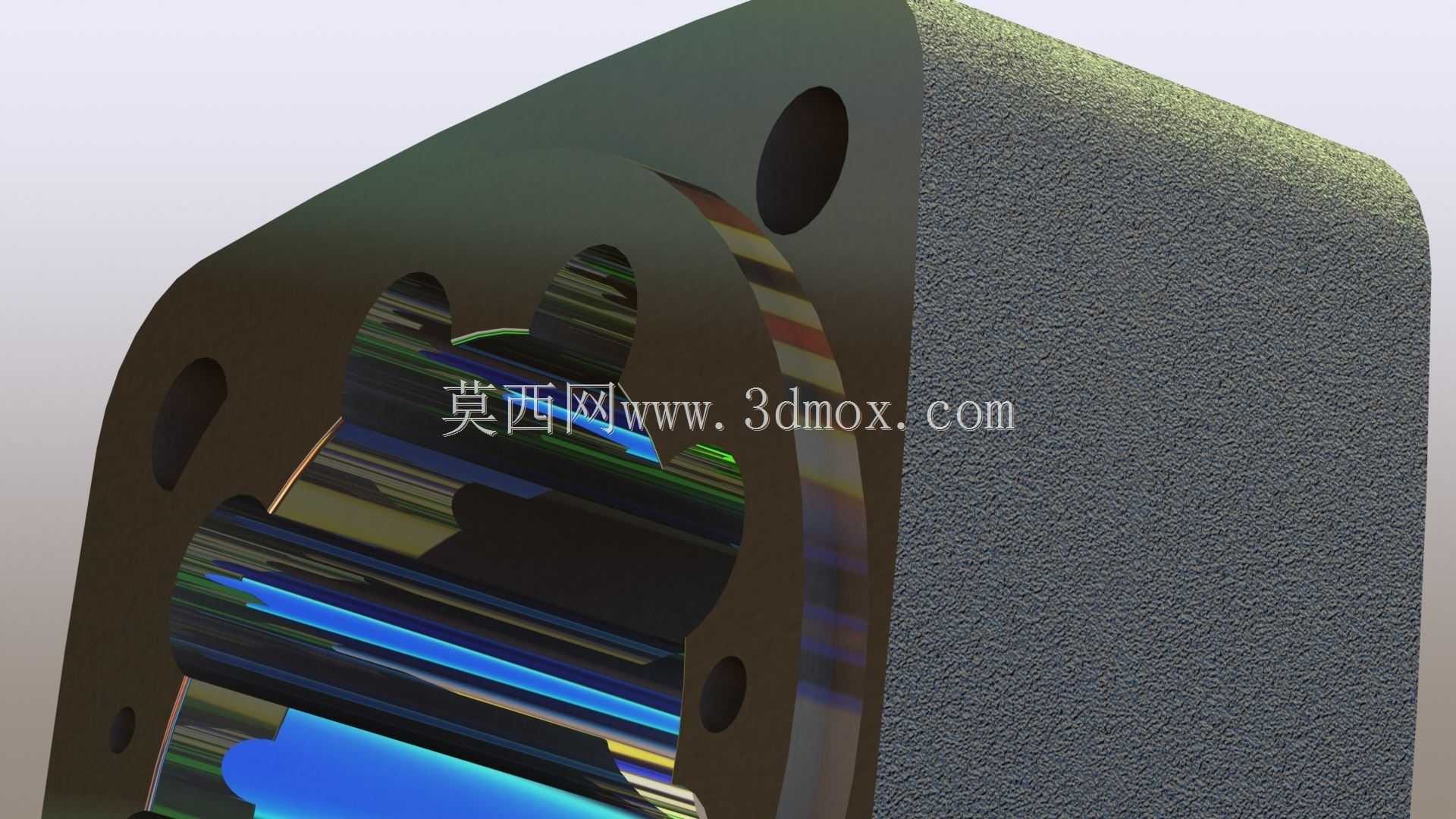

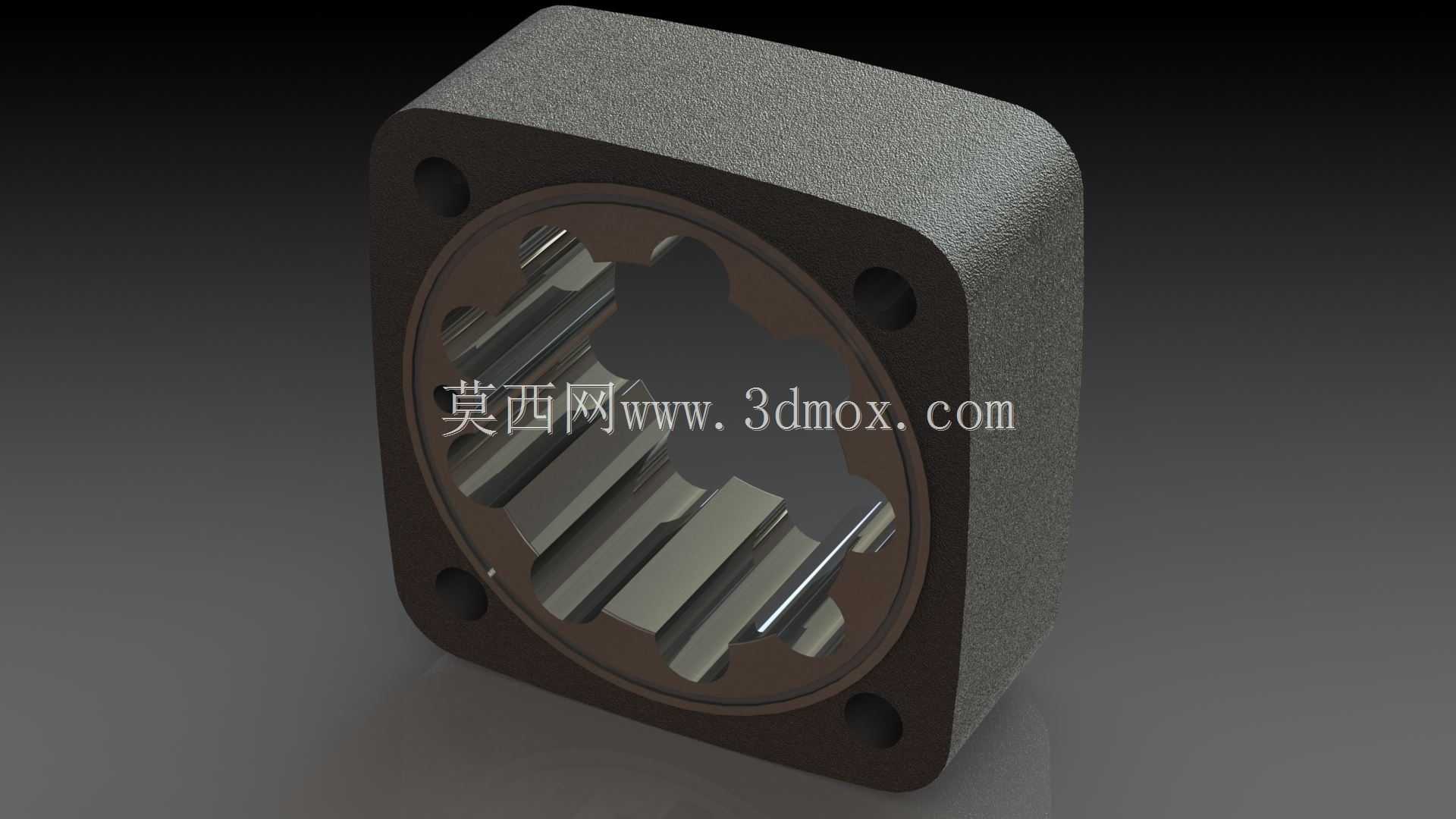

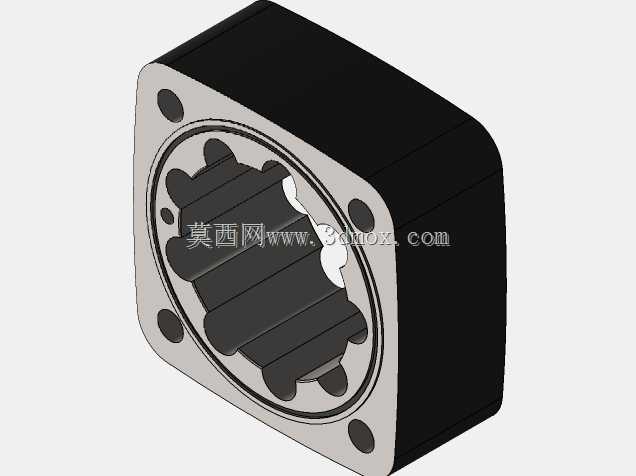

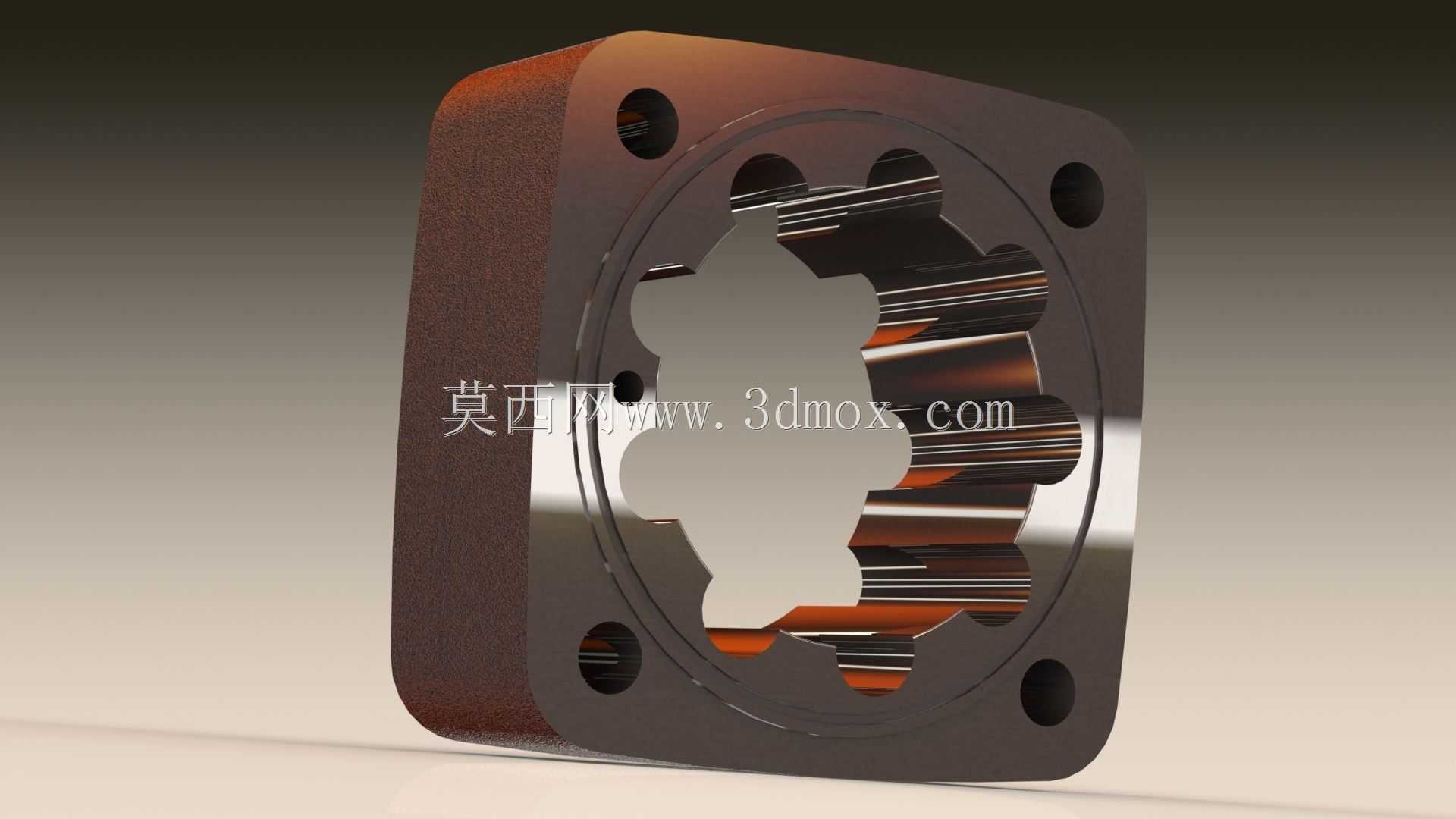

在行走机械、工业液压站、工程机械的动力传输回路中，壳体中段作为液压泵与液压马达的核心承压承载构件，直接决定了元件的工作压力上限、运行稳定性与使用寿命。这类构件的安装边界通常匹配方形法兰连接结构，四个角位预留的通孔用于穿装紧固螺栓，可直接与前端盖、后端盖完成端面密封对接，安装时需保证端面平面度公差控制在0.02mm以内，避免高压油液从结合面渗漏。从功能特性来看，该壳体中段的内型腔直接容纳摆线齿轮、柱塞副等核心运动构件，内壁的花键适配结构需要与转子组件的外花键形成精准配合，既要为内部运动件提供密闭的压力容腔，又要承受高压油液反复作用产生的交变应力，同时还要承担传动过程中产生的径向载荷与轴向冲击，因此材质选用铸态碳钢，兼顾铸造成型的工艺性与结构强度要求，铸件经时效处理后可充分消除内应力，避免长期运行出现型腔变形。设计这类构件时，首先要匹配内部运动组件的最大回转轮廓，在型腔内壁预留0.8-1.2mm的安全间隙，既避免运动件与壳体内壁发生刮蹭，又不会因为容腔过大导致容积效率下降；外部的方形结构并非规则正方块，靠近安装孔的位置做了局部加厚处理，对应螺栓预紧力的传力路径做了加强筋式的结构优化，在不额外增加整体壁厚、控制构件重量的前提下，提升安装位的结构刚度，避免螺栓拧紧时壳体局部出现应力集中导致开裂。外轮廓的圆角过渡处理也经过反复校核，所有转角位置的R角不小于3mm，既符合铸造工艺的拔模要求，减少铸件出现缩孔、砂眼的概率，又能避免交变应力作用下转角位置出现疲劳裂纹。实际选型替换时，除了核对安装孔的中心距、型腔的配合尺寸，还要重点确认壳体进回油口的通径与位置是否匹配原有回路的管路走向，该结构的中段壳体没有集成外置油口，油道全部通过前后端盖对接完成，因此对结合面的表面粗糙度要求较高，装配时需配合对应厚度的O型密封圈完成静密封，在25MPa的额定工作压力下可保证无渗漏。这类壳体中段的重量控制也经过优化，在满足强度要求的前提下，非承压区域的壁厚做了均匀减薄，相比同规格的铸铁壳体，铸态碳钢材质的抗冲击性能更优，更适合用在工程机械、矿山设备这类振动冲击较大的作业场景，即使出现外部磕碰也不容易出现壳体碎裂的问题，日常维护时只需检查结合面的密封状态，定期更换老化的密封圈即可，无需对壳体本身做特殊养护。建模过程中需要重点还原内型腔的花键齿形轮廓、安装孔的位置度公差、端面的密封槽结构，所有尺寸的公差配合需符合液压元件的通用设计规范，才能保证加工后的构件可以直接替换原有配件，不需要二次修配。
