苏-30飞机测试用液压动力组台车

这款液压动力组台车是专为苏-30战机地面测试场景开发的配套液压供给设备，在战机地面检修、分系统功能验证环节，承担向机上液压回路输送规定压力、流量液压介质的核心作用，替代战机自身机载液压系统完成地面状态下的舵面动作、起落架收放、舱门开关等各类液压负载的驱动测试，避免机载液压系统在地面非适航状态下的无效损耗，同时也能在机载液压部件拆检后，独立完成子系统的压力校验与功能排查。

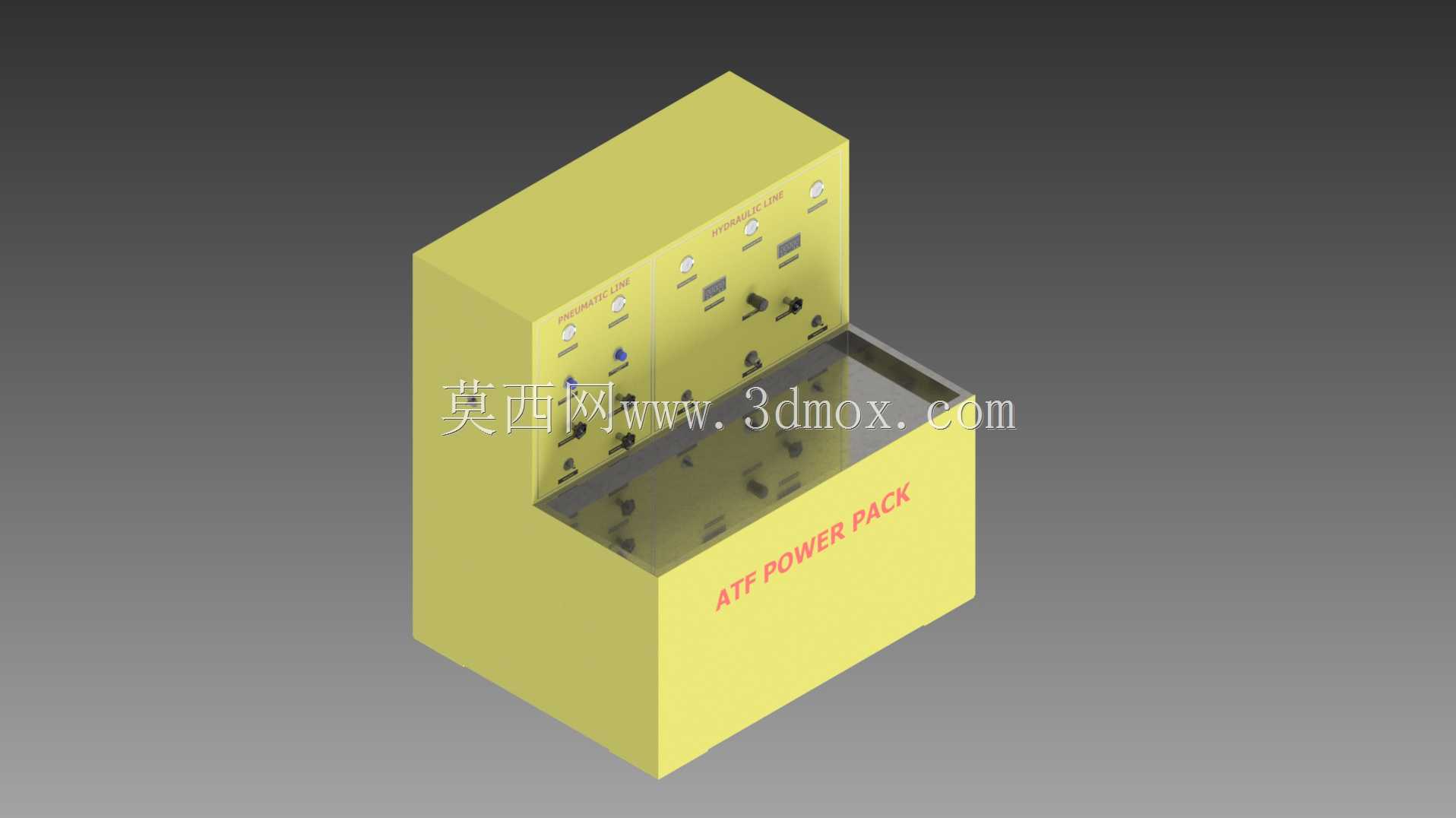

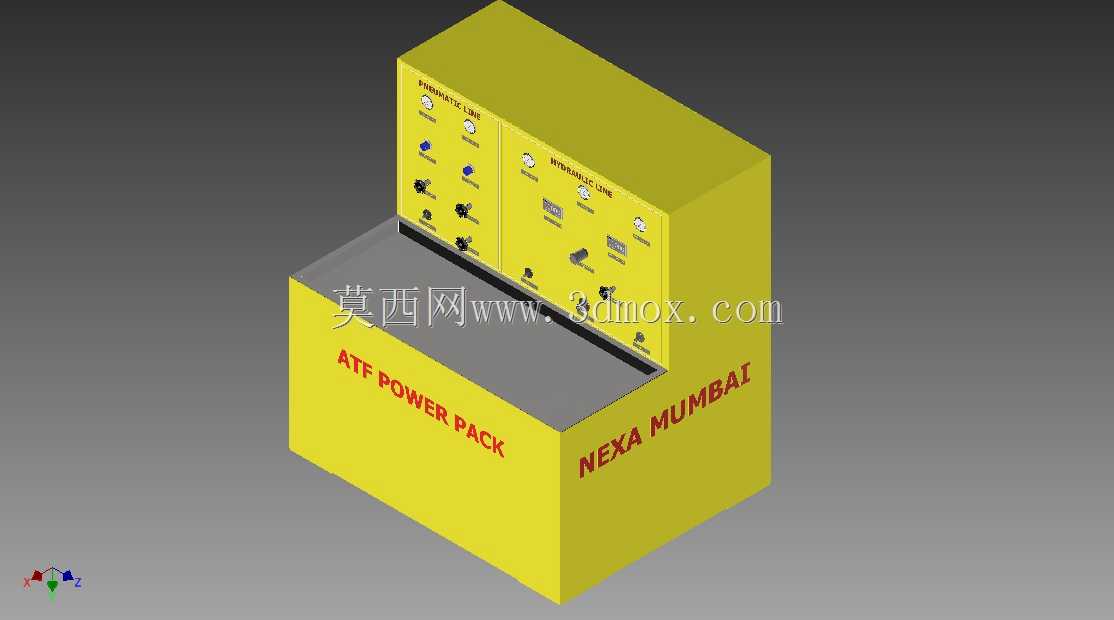

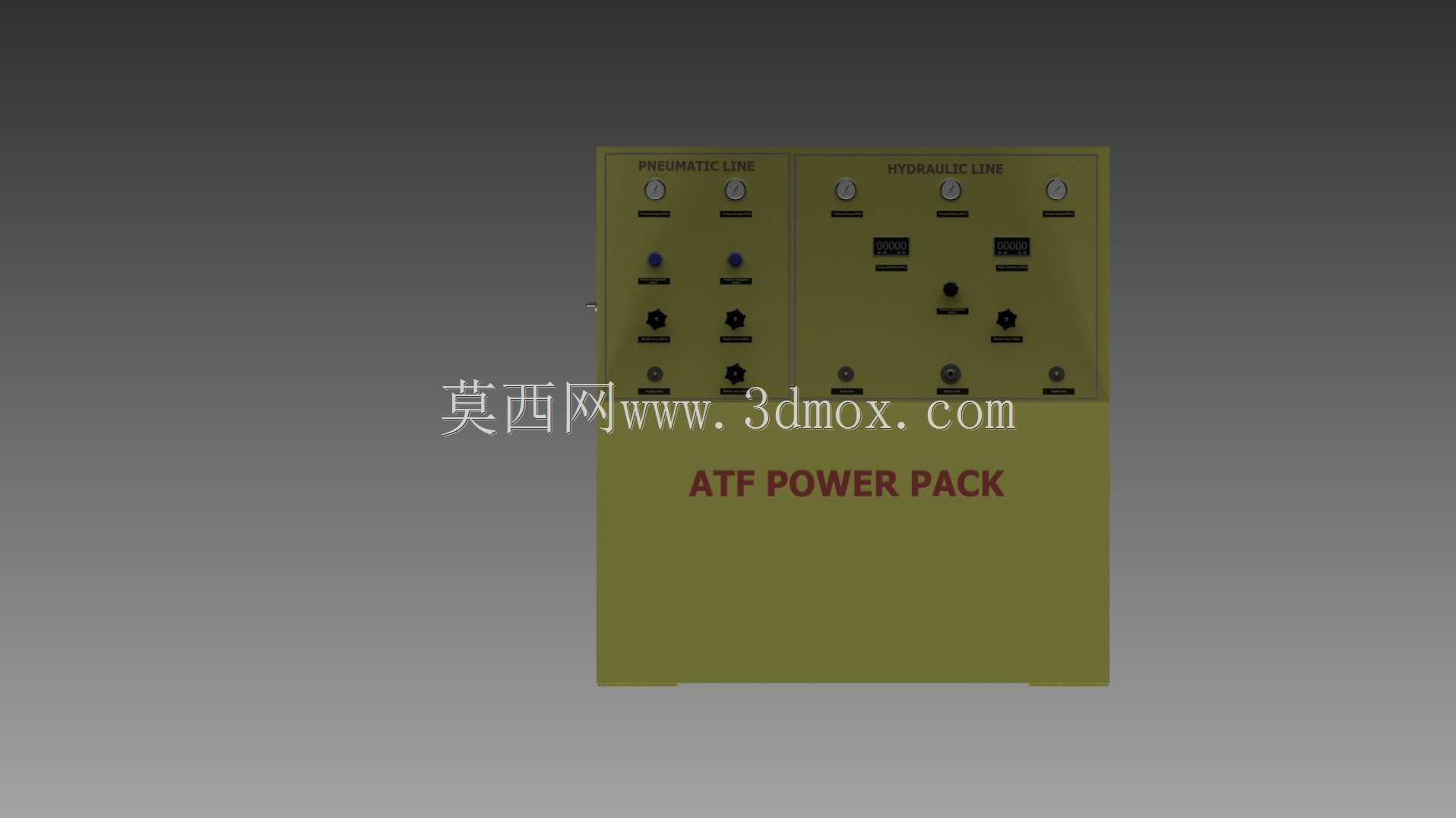

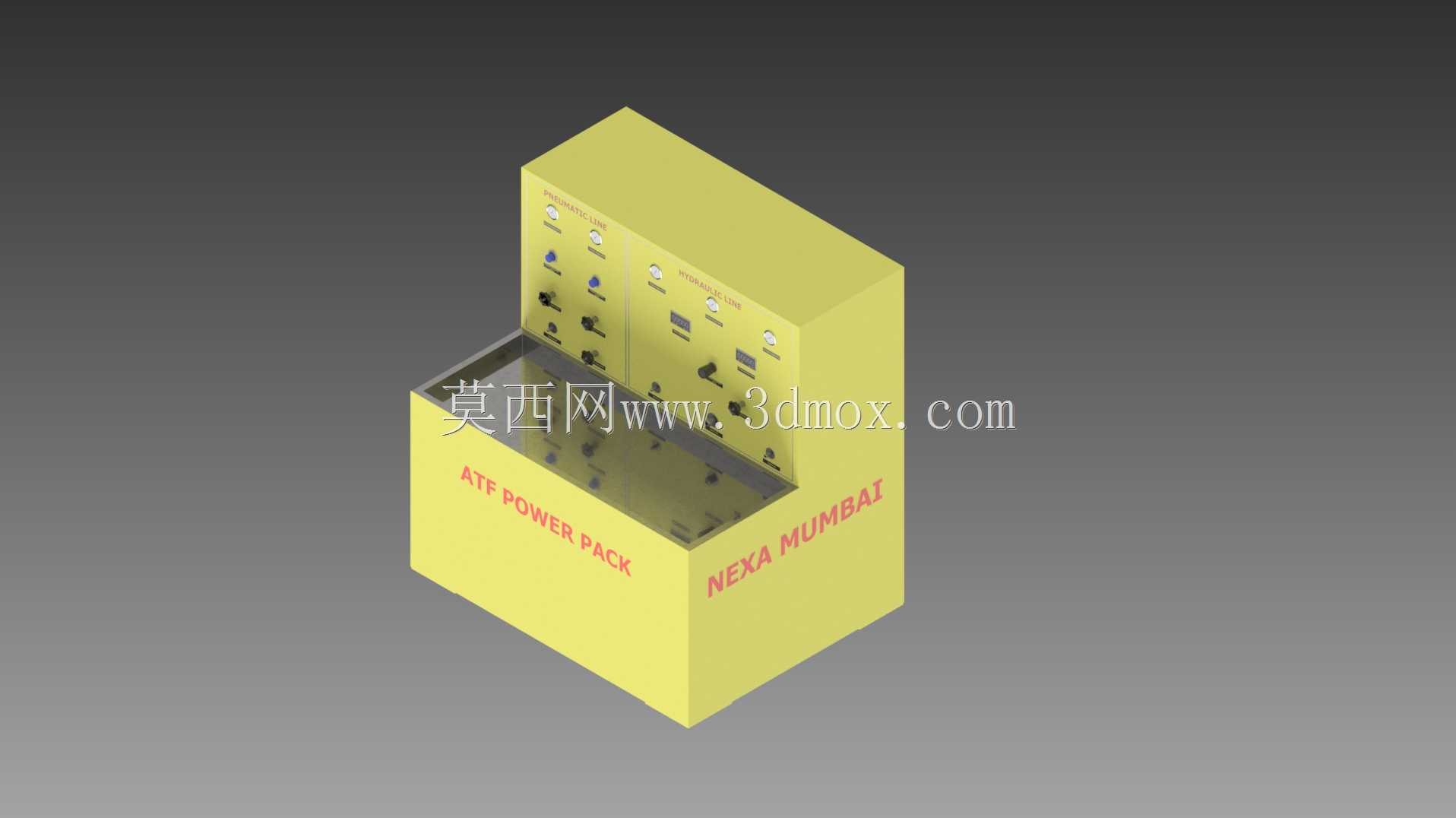

从结构设计思路来看，整体采用上下分体式箱型布局，下部箱体作为液压动力单元的容纳舱，内置液压泵组、油箱、控制阀组、过滤组件、散热回路等核心液压元件，所有管路沿箱体内壁排布预留检修空间，油箱侧壁开设液位观察窗便于日常巡检油位状态；上部箱体为操作控制舱，正面排布压力调节旋钮、油路切换手柄、压力显示表、启停控制按钮以及各类工况指示灯，操作面板按照测试操作的动线逻辑分区排布，常用的压力调节、油路通断控件布置在操作人员站立时的手部舒适操作区间，状态显示元件集中布置在面板上半区的视线平齐位置，降低操作误触概率。

设备整体采用箱式封闭结构兼顾移动防护需求，箱体外壳采用薄钢板折弯焊接成型，边角做圆弧过渡处理避免移动过程中磕碰刮蹭战机蒙皮或地面人员，箱体侧面预留液压油加注口、排污口以及对外供油的快插接口，接口处配备防尘堵盖，避免户外停放时沙尘进入液压回路造成元件磨损。作为地面移动测试设备，整体安装边界充分考虑机库、停机坪的通行与停靠需求，箱体底部预留脚轮安装位与牵引挂点，可根据使用场景选配固定式支撑脚轮或带刹车的万向脚轮，整体宽度控制在常规机库通道通行尺寸范围内，停靠在战机侧方测试位时，不会遮挡机务人员的检修通道，对外供油接口的高度匹配战机机身下部液压接口的常规高度区间，减少外接供油管路的弯折半径，避免管路因过度弯折产生通流阻力增大或管路折损的问题。

在功能设计上，该动力组可实现输出压力的无级调节，匹配苏-30战机不同液压回路的工作压力需求，同时设置多级压力保护机制，当输出压力超过设定阈值时自动溢流卸压，避免测试过程中压力超限损坏机上液压部件；回油管路设置高精度过滤组件，可拦截测试回路中回流的杂质颗粒，保证输出液压油的清洁度符合航空液压系统的介质要求，避免杂质进入机上精密液压伺服阀造成卡滞故障。箱体上标注的标识清晰区分供油、回油接口以及各操作控件的功能，即使在停机坪强光或机库弱光环境下也能快速识别操作位，适配外场与内场不同的测试作业环境。
