带环快锁销轴西切隆结构设计

这类带锁环的销轴结构，在工程机械、农用机具、户外特种设备的铰接点位应用十分广泛，日常设备维保、工装夹具快换场景里也常能见到它的身影。不同于普通圆柱销需要配合开口销、卡簧做轴向限位，这款销轴把锁止环直接集成在销轴头部，安装时无需额外准备零散的锁止配件，单手就能完成插拔操作，在高空作业、狭小安装空间的作业场景下，能大幅降低装配的操作难度，也能减少零散小零件掉落遗失的风险。

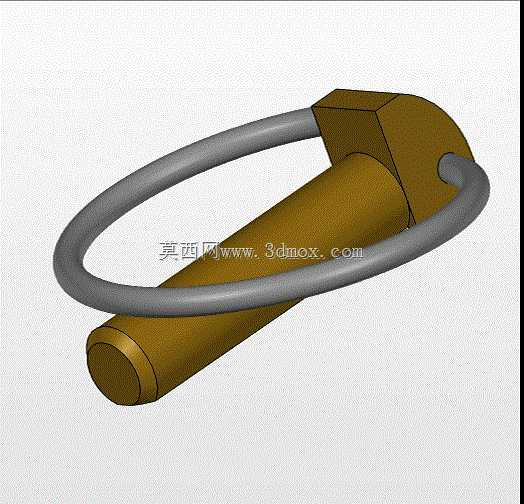

从结构设计逻辑来看，销轴主体采用圆柱杆身设计，头部做了切平处理，一方面能在插入铰接孔后，靠切面与配套的支座卡槽贴合，避免销轴受径向载荷时发生周向转动，减少杆身与孔壁的偏磨；另一方面切平的头部也给锁环预留了收纳空间，锁环采用圆钢弯制的闭合环形结构，一端铰接在销轴头部的侧孔内，可绕铰接点灵活转动，当销轴完全插入铰接孔到位后，将锁环绕铰接点向下翻转，环身即可卡入销轴末端预设的环槽内，形成可靠的轴向锁止，哪怕设备运行过程中存在持续振动、冲击载荷，锁环也不会自行松脱，能有效避免销轴从铰接孔内窜出引发的设备故障。

做三维建模时，首先要确认适配的铰接孔公称直径，杆身直径要比配合孔小0.02-0.05mm的间隙，保证插拔顺畅的同时不会出现过大的旷量；销轴头部的直径要比杆身大2-3mm，形成安装限位面，避免销轴插入过深顶到对侧结构；锁环的内径要比销轴杆身直径大1mm左右，翻转时不会和杆身发生卡滞，锁环卡入末端环槽后，环身要高出杆身表面1.5mm以上，保证卡接的有效深度，不会因为振动从环槽内脱出。安装边界方面，要预留锁环翻转的操作空间，销轴插入方向的外侧至少要留出一个锁环直径的操作距离，方便作业人员手动扳动锁环完成锁止或解锁动作；铰接点位的两个连接板外侧，要预留不小于5mm的间隙，避免锁环贴紧板件无法顺利卡入环槽。

日常选型应用时，要根据铰接点位的承载需求选择对应直径的杆身规格，承受冲击载荷的场景下，要适当加大杆身直径，同时对锁环的铰接点做强化处理，避免反复开合后铰接点出现断裂失效。这类集成锁环的销轴，相比传统的销轴加开口销组合，零件集成度更高，拆装效率能提升60%以上，尤其适合需要频繁拆装的铰接部位，比如设备检修门的铰接、可折叠作业臂的连接点位、快换工装的定位连接等场景，既能满足连接强度要求，又能大幅降低拆装的操作耗时。
