天圆地方变径金属料斗结构设计

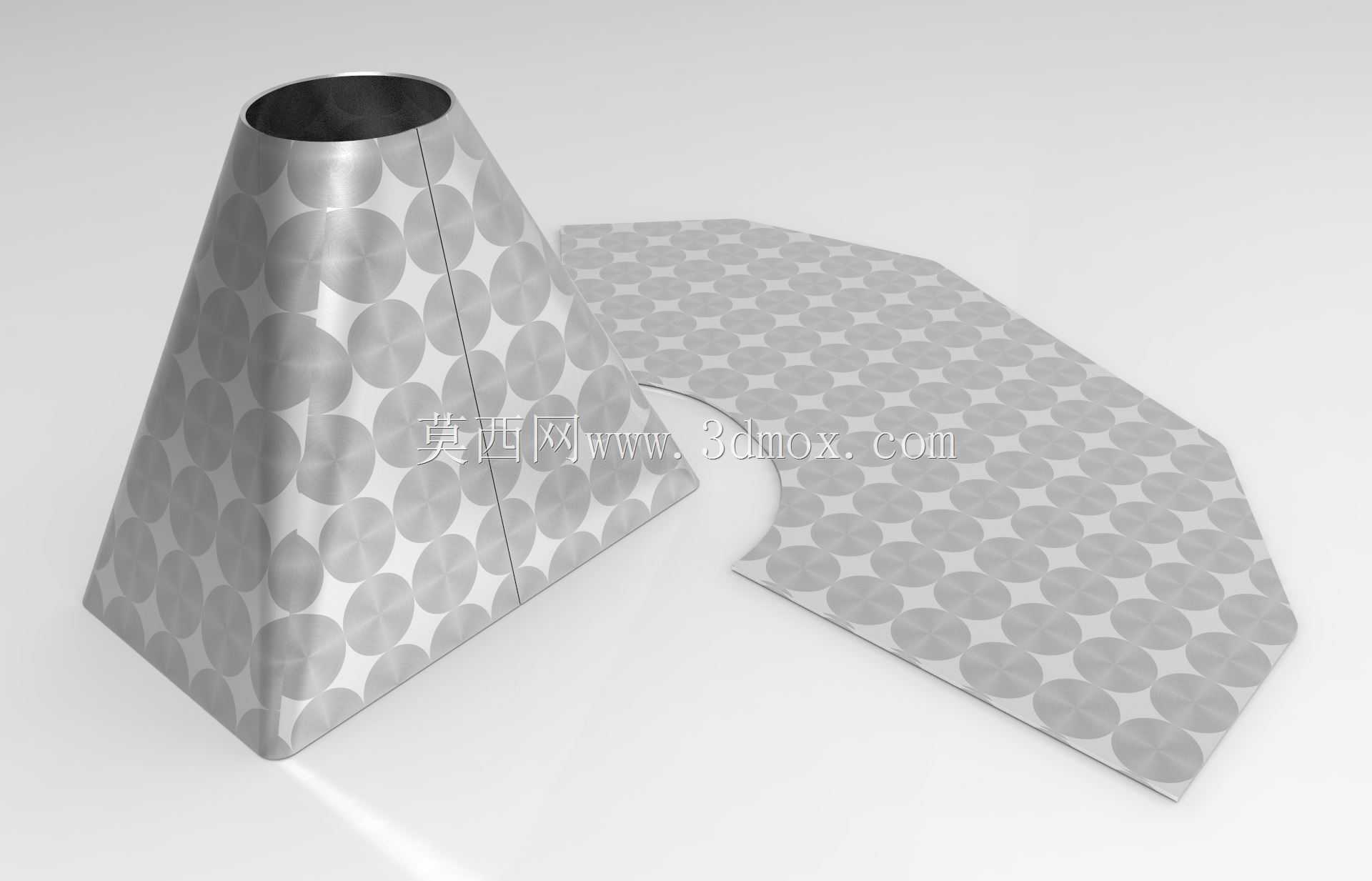

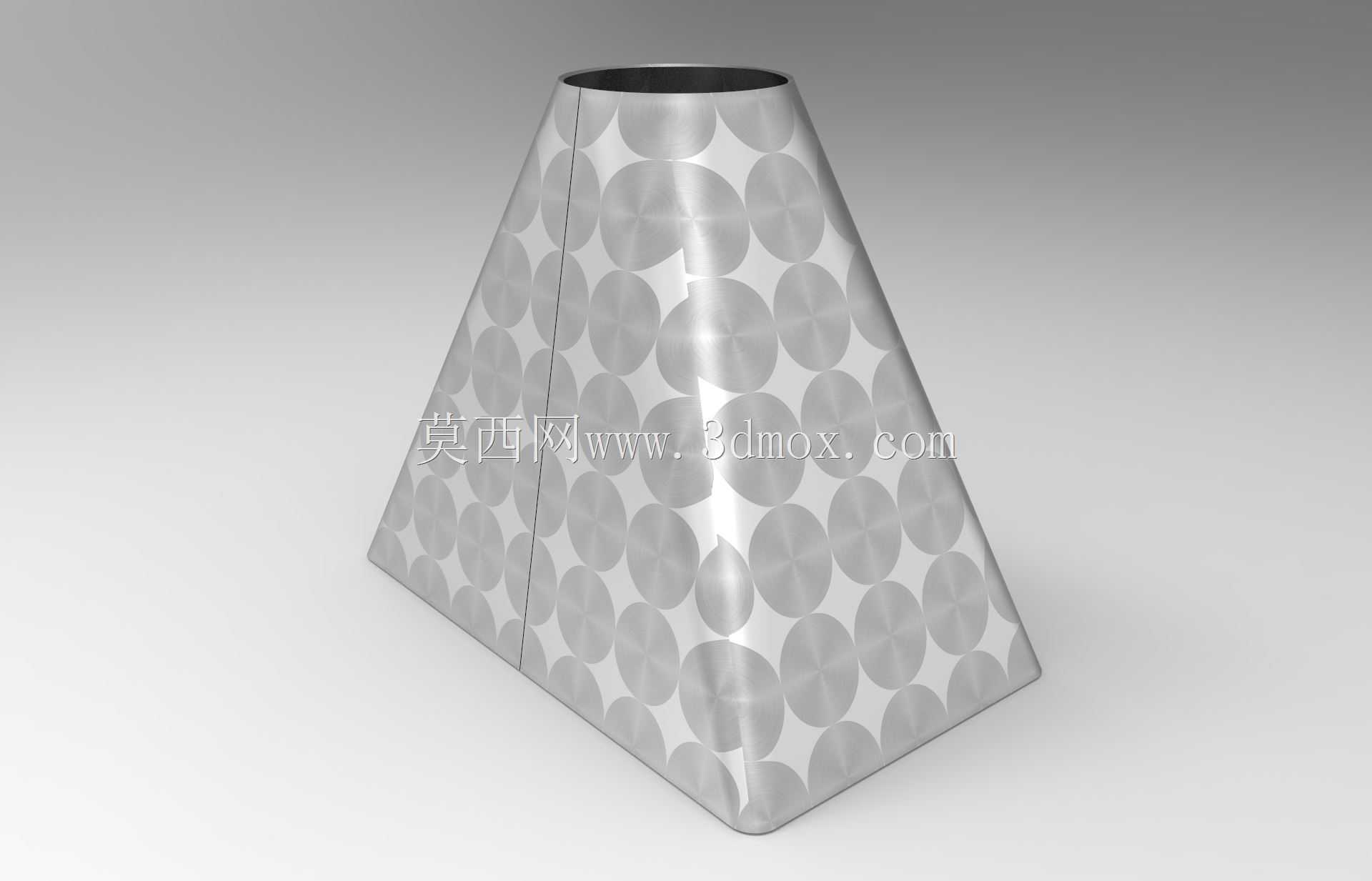

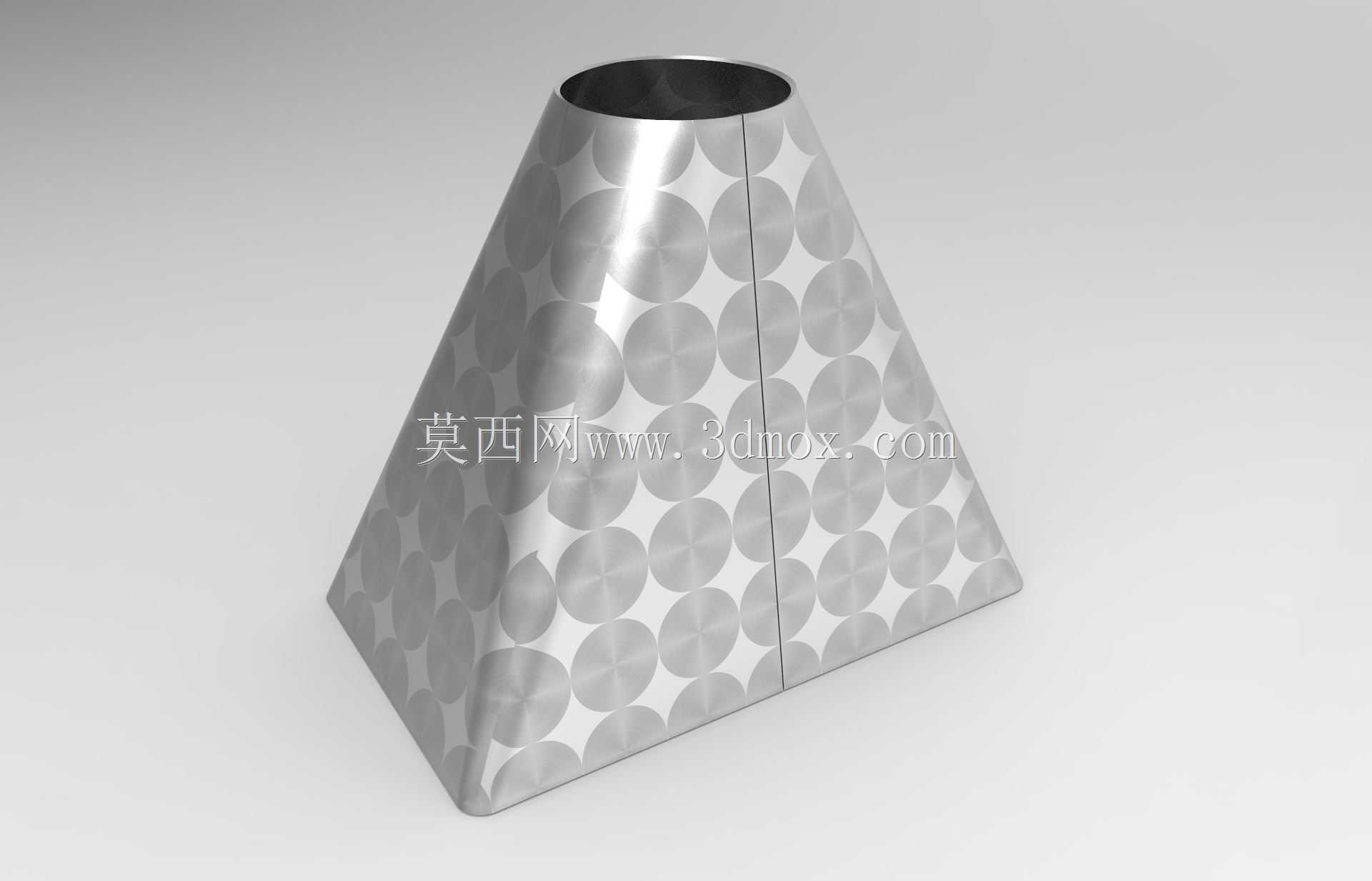

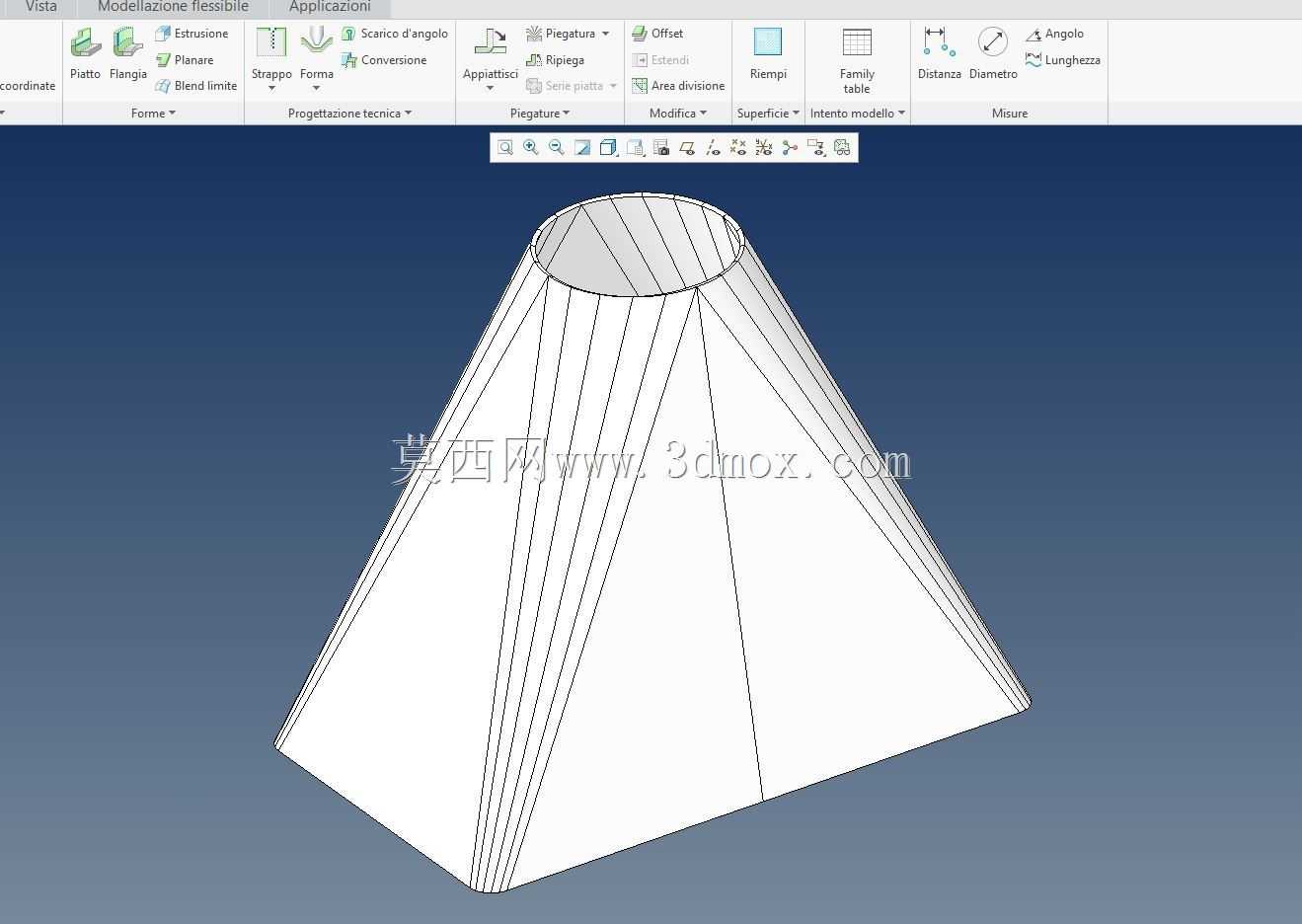

该天圆地方变径料斗多用于散料输送系统的衔接段，常见于粮食加工、建材配料、锂电粉体输送、化工颗粒投料等工况，承担上部矩形料仓出口与下部圆形输送管道入口之间的过渡导流作用，避免散料在变径位置出现架桥、卡滞、积料问题。设计阶段首先确定上下接口的安装边界，上部矩形法兰边需匹配对应料仓的出口尺寸，螺栓孔位与料仓出口法兰完全对齐，下部圆形接口需匹配后续输送管道的管径，保证对接后无台阶错位，避免散料流经时出现挂料死角。整体采用薄壁钣金折弯拼焊结构，四个斜向过渡面做平滑曲率处理，相邻面的拼接焊缝沿棱线布置，焊接后打磨焊缝余高，保证内壁光滑无凸起，减少散料流动时的摩擦阻力。料斗的倾斜角度根据输送物料的安息角设定，针对流动性较好的颗粒类物料，斜面倾角设置为大于物料安息角3到5度，保证物料依靠自重即可顺畅下滑，针对流动性较差的粉体物料，可在该结构基础上加装外壁振动器安装座，无需额外改动主体结构即可适配助流需求。结构设计时做了全参数化关联，调整上部矩形边长、下部圆形直径、整体垂直高度参数时，四个过渡面的曲面、法兰边尺寸、折弯预留量会同步更新，无需重复绘制草图，可快速适配不同输送量、不同安装空间的工况需求。料斗上部矩形端的法兰边预留足够的螺栓安装空间，避免螺栓安装时与棱边发生干涉，下部圆形端可根据需求选择焊接法兰或者直接做成插接式结构，适配快装卡箍连接的管道系统。钣金展开时已考虑板材折弯的中性层偏移量，拼焊位置预留焊接坡口，保证焊接后的整体结构强度，壁厚根据输送物料的磨琢性选择，输送粮食、塑料颗粒等低磨琢性物料时可选用较薄板材，输送矿石粉、水泥熟料等高磨琢性物料时可适当增加壁厚，或在内壁加装耐磨衬板，衬板安装孔位可在参数化模型中快速添加。实际安装时需保证料斗整体垂直于水平面，避免单侧倾斜导致物料偏流，加重局部磨损甚至堵塞，上下接口的密封垫需根据物料特性选择，食品级工况选用硅胶密封垫，化工腐蚀工况选用氟橡胶密封垫，普通工业工况选用橡胶石棉垫即可。
