星型排布气缸径向动力装置结构

　　这类径向排布的多缸动力结构，最早在航空活塞动力领域得到大规模应用，凭借较短的整机轴向尺寸，能在迎风面受限的安装场景下布置更大的总排量，相比直列、V型排布的同排量动力单元，曲轴长度可缩短40%以上，大幅降低曲轴在高转速下的扭转变形风险，同时省去了多缸直列结构所需的多道主轴颈支撑，整体转动惯量分布更均匀，运转时的一阶、二阶往复惯性力可通过气缸的对称排布实现大部分自平衡，不需要额外加装体积庞大的平衡轴结构，能有效压缩整机自重。从实际应用场景来看，除了早期的螺旋桨飞机，这类结构也常被用在小型固定翼通航飞机、轻型直升机的辅助动力单元，部分紧凑型农用机械、小型特种船舶的动力端也会采用该类结构，甚至在一些模型级别的动力装置上，也能看到同原理的缩比结构，核心原因就是其单位体积功率密度高，风冷散热条件优异，不需要布置复杂的水冷管路与散热系统，在维护条件有限的野外作业场景下可靠性更突出。

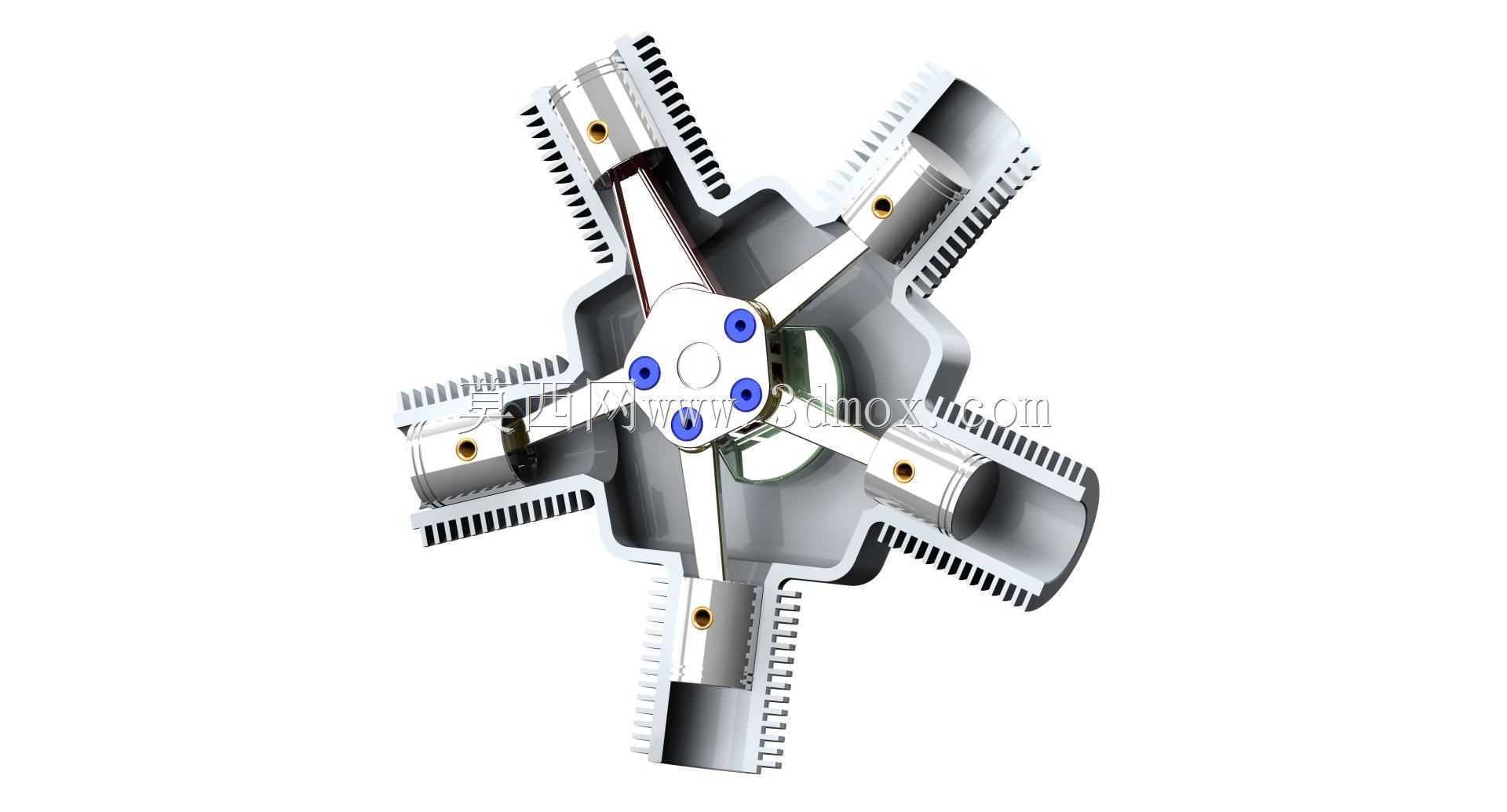

　　从结构设计逻辑来看，该装置采用多组气缸围绕中心曲轴呈放射状均匀排布，每个气缸的连杆都直接铰接在中心曲柄销上，不同于直列发动机的错拐曲轴结构，这种单曲柄销承载所有活塞连杆的设计，对曲柄销的表面硬度、润滑通路设计提出了很高要求，设计时需要在曲柄销内部打通环形润滑油道，保证每个连杆轴瓦在不同转角位置都能获得稳定的压力润滑，避免高负荷下出现轴瓦烧蚀问题。活塞部分采用带散热鳍片的结构设计，因为径向排布的气缸外侧直接暴露在迎面气流中，鳍片的排布方向顺着气流流向设置，能在运转时借助迎面来流带走气缸燃烧产生的热量，不需要额外设置水泵、散热水箱、循环水管路等附属部件，整体附属结构重量可降低30%左右，非常适合对自重敏感的航空类应用场景。

　　在安装边界与尺寸控制上，这类动力装置的核心安装基准是中心曲轴的输出端法兰，所有气缸的中心轴线都交汇于曲柄销的中心位置，设计时需要严格控制每个气缸的安装角偏差，若相邻气缸的角度偏差超过0.5度，就会导致对应活塞在气缸内出现偏磨，运转时的机械噪音会明显升高，同时还会加剧活塞环的磨损速度，缩短整机大修间隔。整机的最大径向尺寸由气缸行程与缸径决定，通常同排量下缸数越多，径向尺寸越大但轴向尺寸越短，设计选型时需要匹配安装舱位的迎风面尺寸与轴向预留空间，比如轻型飞机的机头安装位，通常会优先选择7缸或9缸的径向结构，在保证总排量满足动力需求的前提下，把轴向长度控制在最小范围，给前起落架、螺旋桨调速机构留出足够的安装空间。

　　从功能特性上看，该结构的动力输出平顺性优于同缸数的直列结构，因为每个气缸的做功行程间隔角度更小，以7缸结构为例，做功间隔角仅为51.4度，曲轴每旋转不到60度就有一个气缸进入做功行程，动力输出的扭矩波动更小，不需要搭配大转动惯量的飞轮就能实现稳定运转，能进一步降低整机自重。同时，由于所有气缸都围绕中心曲轴布置，维护人员可以很方便地从外侧接触到每个气缸的火花塞、喷油嘴与气缸盖固定螺栓，日常维护时不需要拆卸大量周边附属部件，单缸故障的排查与维修效率远高于埋入式布置的直列、V型发动机。在设计建模过程中，需要重点验证连杆在不同曲轴转角下的运动干涉问题，因为多根连杆共用一个曲柄销，相邻连杆在摆动过程中的最小间隙需要控制在0.8mm以上，避免高转速下因连杆弹性变形出现运动磕碰，同时还要校核活塞在上止点位置时与气缸盖的压缩余隙，余隙过大会导致压缩比不足，燃烧效率下降，余隙过小则可能在热机状态下出现活塞碰气门、碰气缸盖的严重故障。另外，曲轴前端的动力输出法兰需要做动平衡校准，由于多缸结构的往复质量已经通过对称排布实现了大部分平衡，剩余的不平衡量主要来自连杆大头的旋转质量，通常会在曲柄的对应位置铣削去重槽，把整机的动平衡精度控制在G2.5级以上，保证高转速运转时不会出现明显的整机振动，避免振动传递到安装机架上影响周边设备的正常工作。
