多股绞合螺旋铜缆三维结构设计

　　做结构设计这些年，碰到过不少需要用到柔性导电连接件的场景，最常见的就是大电流回路里的活动连接部位——比如高压开关柜的动静触头搭接处、电焊机的二次侧出线端、起重设备的移动供电滑触线接驳段，还有新能源设备里需要缓冲振动的导电连接位，硬铜排没法适配位移和振动的工况，单股铜线又容易因为反复弯折出现金属疲劳断裂，这时候多股绞合的螺旋铜缆就成了首选方案。

　　这次建模的这款绞合螺旋铜缆，首先要解决的就是常规直布线缆在动态工况下的伸缩补偿问题，螺旋结构本身可以在轴向提供±30%左右的伸缩余量，同时能承受径向的小角度偏摆，不会因为设备运行中的振动、相对位移产生额外的拉扯应力。建模的时候最先确定的是单丝参数，每根绞合单元采用直径0.2mm的软态紫铜单丝，一共7根单丝按照正规绞合的方式先绞成股线，绞合节径比控制在12倍，这个节距是实际生产里验证过的，既能保证单丝之间紧密贴合不松散，又不会因为绞合过紧导致线缆整体变硬，损失柔性。

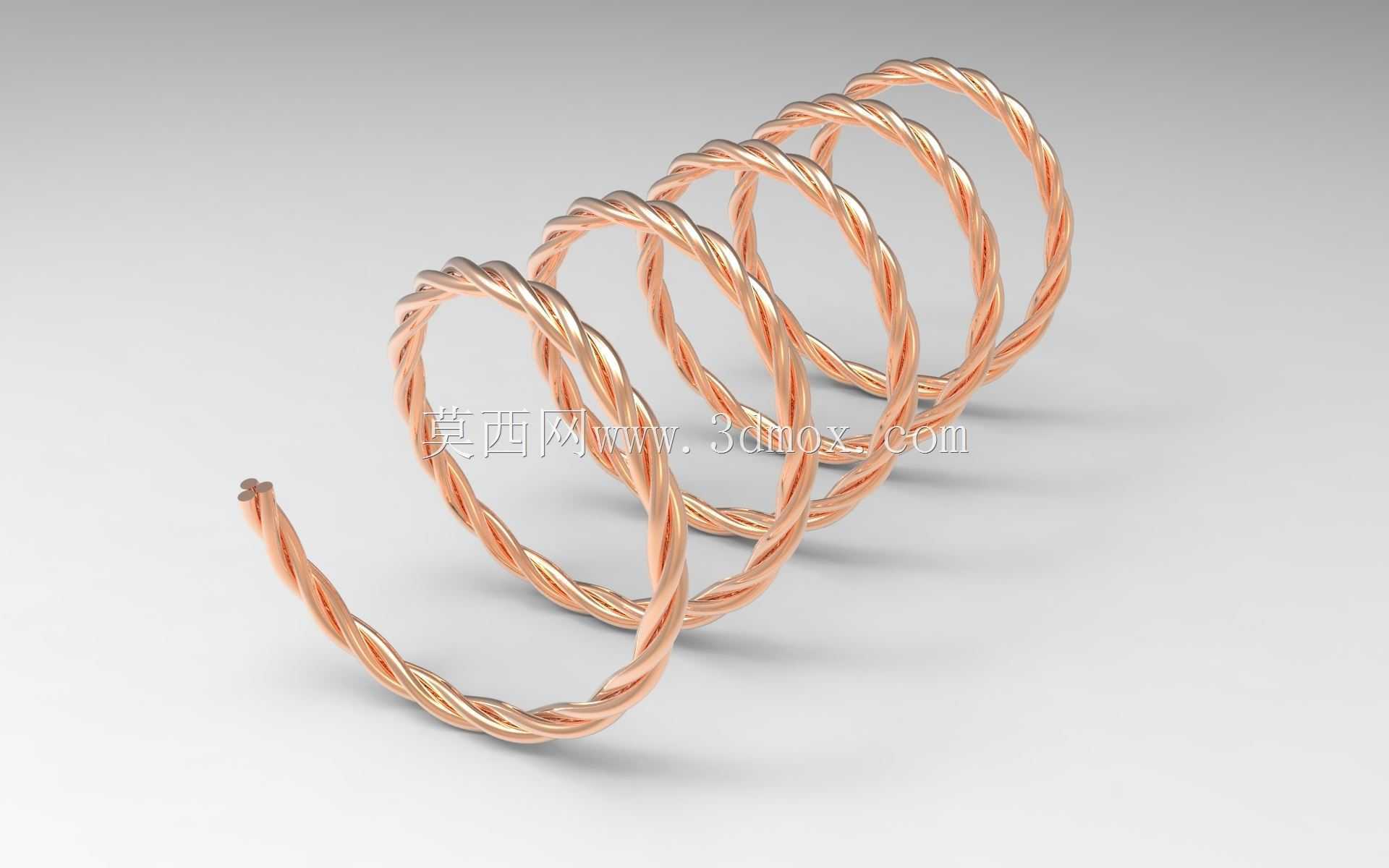

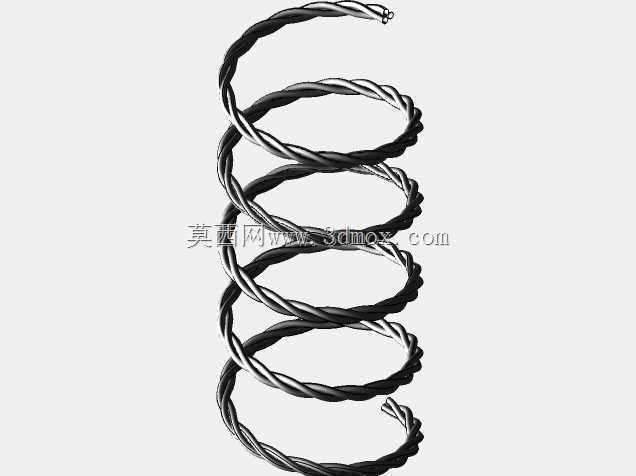

　　股线绞合完成之后，再以螺旋中径18mm为基准，按照60mm的螺旋节距盘成连续的螺旋段，建模的时候特意做了绞合纹理的细节还原，不是简单做个螺旋扫掠就完事——每根股线的螺旋升角和整体大螺旋的升角是匹配的，不会出现纹理错位的问题，实际生产里如果绞合方向和大螺旋方向同向的话，线缆的柔性会更好，反向的话结构强度更高，这次建模采用的是同向绞合的方案，适配需要频繁伸缩的工况。

　　从安装边界来看，这款铜缆的螺旋段自然状态下总长度是120mm，完全压缩之后长度可以到85mm，完全拉伸状态下能到155mm，两端预留的压接段长度各是15mm，压接段是把绞合股线打散之后搪锡压接接线端子的位置，建模的时候把压接段的股线做了收束处理，和螺旋段的松散绞合状态做了区分，方便后续出工程图的时候标注压接尺寸。实际选型的时候要注意，安装时不能把铜缆拉到极限拉伸长度，要预留至少10%的伸缩余量，不然长期处于张紧状态会让铜丝产生塑性变形，失去回弹能力，导电性能也会因为接触电阻变大受影响。

　　从功能特性上来说，多股绞合的结构相比同截面积的单股铜线，导电截面积的利用率更高，因为高频电流的集肤效应，多股线的有效导电面积更大，通流能力比同线径的单股硬铜线高15%左右，同时软态紫铜的导电率能达到98%IACS以上，接触电阻稳定，螺旋结构的散热面积比直布线缆大很多，长时间通过额定电流的时候，温升比直布线缆低8-10℃，不容易出现过热氧化的问题。之前做电焊机出线端改造的时候，原来用的普通橡胶护套铜电缆，因为工人拖拽的时候经常弯折，用不到半年就出现断股、发热的问题，换成这种绞合螺旋铜缆之后，因为本身自带伸缩回弹能力，拖拽的时候不会出现硬弯折，使用寿命能提升3倍以上。

　　建模过程中也考虑了后续的仿真需求，模型的每根铜丝都是独立的实体，不是贴图或者假的纹理，后续如果要做受力仿真，直接给每根铜丝赋予紫铜的材料属性，就能模拟不同拉伸长度下的应力分布，找到应力集中的位置，优化螺旋节距和绞合参数；如果要做电场仿真，也能直接提取导体表面的轮廓，计算不同电压下的电场强度，避免出现尖端放电的问题。很多新手建模的时候容易忽略绞合线的股线间隙，直接做成实心的螺旋体，这样不管是做重量计算还是后续的工艺模拟都会出偏差，实际的绞合铜缆股线之间是有微小间隙的，这些间隙一方面能提升线缆的柔性，另一方面在浸锡或者压接的时候，焊锡能填充到间隙里，让压接部位的连接更可靠，建模的时候特意保留了这些微小的间隙特征，和实际生产的产品状态保持一致。

　　在不同的应用场景下，这款铜缆的参数也可以做对应调整，比如用在低压大电流的场合，可以增加单丝的数量，把螺旋中径做大，提升通流能力；如果是用在空间狭小的仪器内部做导电连接，可以缩小螺旋中径，减小节距，让整体结构更紧凑；如果是用在有腐蚀的环境里，还可以在铜丝表面做镀锡或者镀银处理，建模的时候也预留了镀层的厚度参数，后续修改的时候直接调整单丝直径就能快速生成对应规格的模型，不用重新从头建模。
