径流式涡轮叶轮精密结构设计

　　在车用动力、小型航空动力、工业增压设备的核心做功单元里，径流式涡轮叶轮是决定能量转换效率的核心转动件，这类部件长期工作在高温高速的工况下，结构设计的合理性直接决定整套动力单元的输出效率与运行寿命。从实际工程应用场景来看，这类涡轮叶轮最常匹配小排量内燃机的涡轮增压器总成，也可用于微型燃气轮机、辅助动力单元的做功端，承接高温高压工质的冲击能量，将工质的焓降转化为转轴的旋转机械能，带动同轴压气机叶轮完成进气压缩动作，最终实现动力单元的升功率提升、燃油经济性优化。

　　设计这类叶轮结构时，首先要匹配整机的流量特性曲线，确定叶轮的进口外径、出口内径、叶片数这几个核心边界参数，避免出现流道阻塞或者工质能量利用不充分的问题。叶片的型线设计不能单纯追求气动效率，还要兼顾高速旋转下的离心力载荷分布，每一片叶片的叶根位置都要做平滑的圆角过渡，避免应力集中导致的叶片断裂故障——毕竟这类部件工作转速普遍在每分钟十几万转，叶根位置哪怕存在微小的应力集中点，在长期交变载荷下都可能扩展为裂纹，最终引发叶轮碎裂的严重故障。

　　从安装边界来看，叶轮中心的通孔是与转轴配合的核心定位面，配合公差通常选择过盈配合或者小间隙加锁紧螺母的固定方式，设计时要严格控制中心孔的圆柱度、端面与孔轴线的垂直度，避免高速旋转时出现动平衡超差的问题。叶轮的轴向尺寸要匹配增压器中间体的安装空间，叶片出口端的轮廓不能与蜗壳、密封环等周边部件发生运动干涉，设计阶段就要预留足够的热膨胀间隙，因为高温工况下金属材料会出现一定的热伸长，间隙预留不足会导致叶轮与壳体刮蹭，直接造成部件报废。

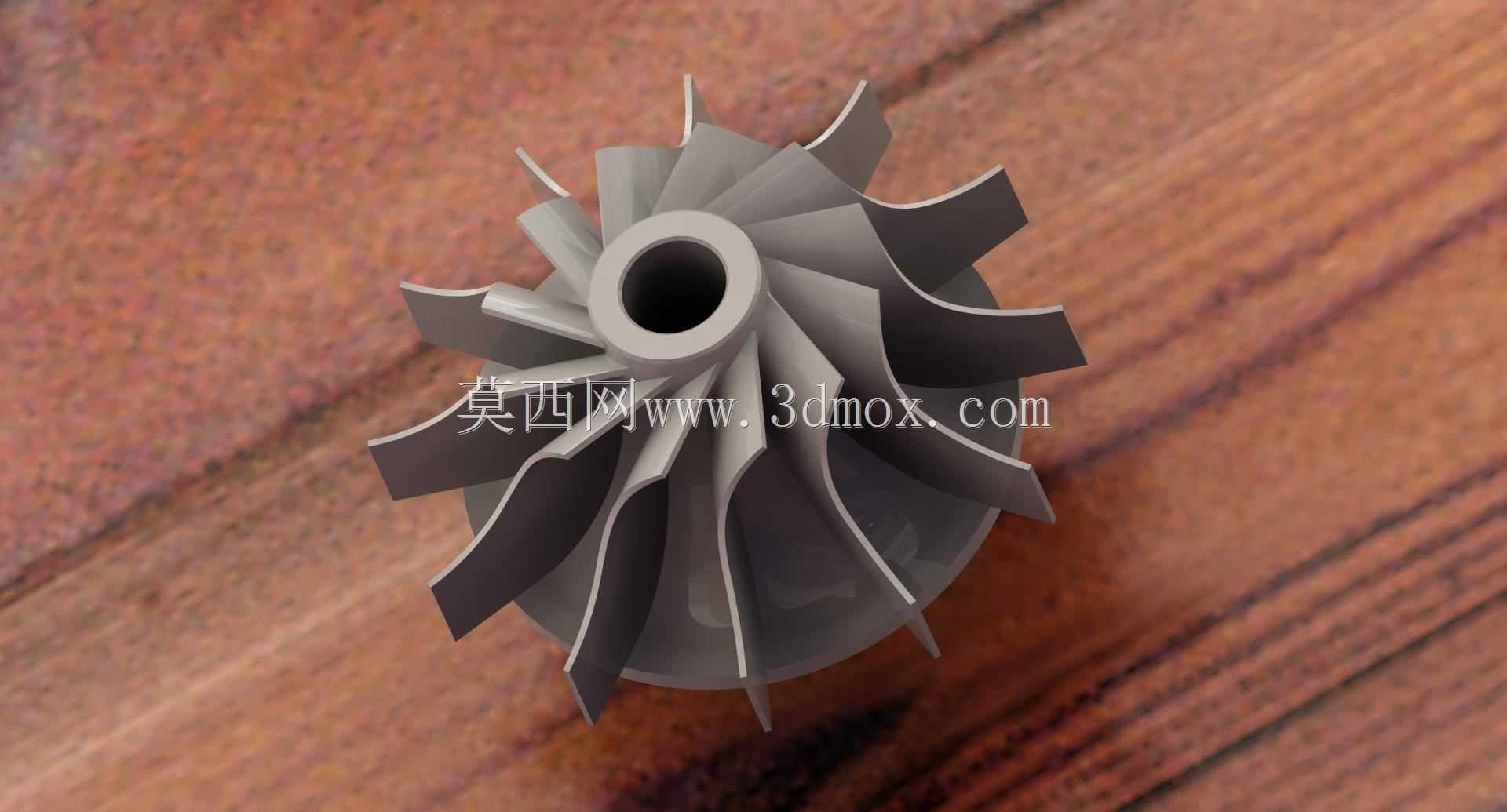

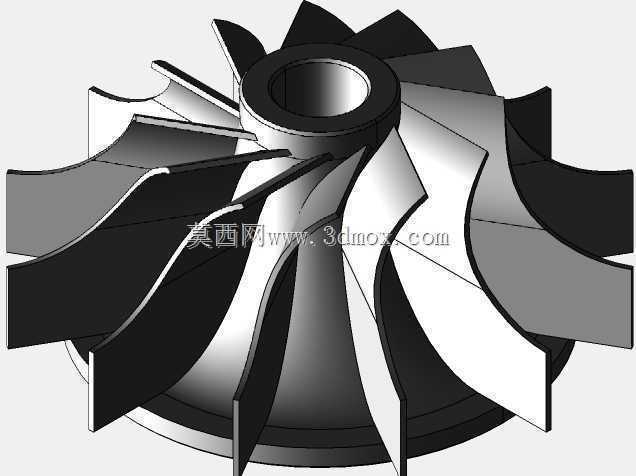

　　叶片的造型采用后弯式空间扭曲设计，这种结构可以让高温工质从叶轮径向进入流道后，沿着叶片型线平滑转向轴向流出，尽可能减少流道内的涡流损失，提升能量转换效率。每一片叶片的厚度从叶根到叶顶是逐渐减薄的，既可以降低叶轮整体的转动惯量，让涡轮的响应速度更快，匹配车用动力的瞬态加速需求，也能在保证结构强度的前提下减少不必要的材料冗余，降低叶轮自身的离心载荷。设计过程中还要同步考虑动平衡校正的工艺需求，通常会在叶轮的轮背位置预留去重区域，方便生产阶段完成动平衡校正，将剩余不平衡量控制在允许范围内，避免高速运转时出现异常振动。

　　从实际使用的工况特性出发，这类叶轮的材料通常选择高温合金，建模时要充分考虑材料的高温力学性能，校核额定转速下的叶片最大应力、轮盘的最大变形量，确保所有位置的应力值都低于材料在对应工作温度下的许用应力。流道的表面粗糙度要求也比较高，建模时的曲面连续性要达到G2以上，方便后续加工时获得平滑的流道表面，减少工质流动的摩擦损失，同时也能降低杂质在流道内附着的概率，延长部件的维护周期。

　　在配套的总成结构里，涡轮叶轮的出口端要衔接扩压器与排气蜗壳，建模时要保证叶轮出口的气流角与扩压器的进口角度匹配，避免气流在衔接位置出现冲击损失。叶轮的轮盖侧轮廓要与蜗壳的型线形成平滑的流道衔接，不能出现台阶或者突变的结构，否则会打乱流场的均匀性，导致整机效率下降，甚至出现异常的气动噪声。对于不同功率等级的动力单元，叶轮的尺寸参数会做针对性调整，小排量汽油机配套的涡轮叶轮外径通常较小，侧重低转速下的响应速度，而工业用固定转速的燃气轮机配套叶轮则更侧重全工况下的效率稳定性，叶片数与型线都会做对应的优化调整。
