方转圆变径通风管道过渡接头结构

　　在通风除尘、物料输送、排烟排气系统的管路布设中，经常会遇到方形设备接口与圆形管路对接的场景，这类场景下如果直接做硬性对接，不仅会出现接口错位无法密封的问题，还会在接口处形成涡流增大风阻，严重时甚至会造成管路积尘、输送效率下降的问题，方转圆过渡接头就是为解决这类异径接口对接需求设计的专用管路连接件。这类接头在车间除尘系统的风机出口对接、粮食加工行业的气力输送管路、餐饮行业的排烟管道接驳、工业设备的排气口转接场景中应用十分广泛，不管是常温通风管路还是带有一定温度的排烟管路，只要存在方口与圆口的对接需求，都能看到这类结构的身影。从结构设计逻辑来看，这类接头的核心是实现方形截面到圆形截面的平滑过渡，避免截面突变带来的流阻激增问题。

　　设计过程中首先要确定两端的接口尺寸，方形端需要匹配对应设备的方形接口边长、螺栓孔位分布，保证对接时的密封面完全贴合，不会出现漏风、漏料的问题；圆形端需要匹配对接圆管的外径或者内径，根据管路连接方式选择是做成插接式还是法兰对接式，插接式结构安装更便捷，适合低压通风场景，法兰对接式密封性能更好，适合有一定压力或者输送粉状物料的管路。过渡段的锥度设计是整个结构的核心，锥度过大会导致截面变化过于突兀，气流在过渡段形成局部涡流，不仅会增大风阻带来能耗损失，输送粉状物料时还容易在锥面形成物料堆积，长期使用后会堵塞管路；锥度过小则会导致过渡段长度过长，占用过多安装空间，提升材料成本与安装难度，实际设计中通常会根据管路内的介质流速调整过渡段长度，

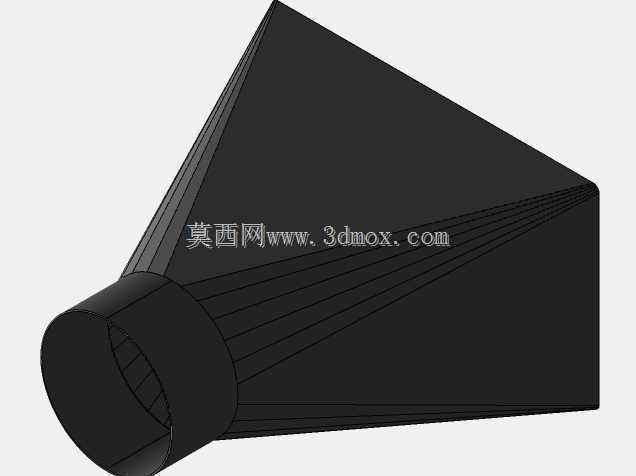

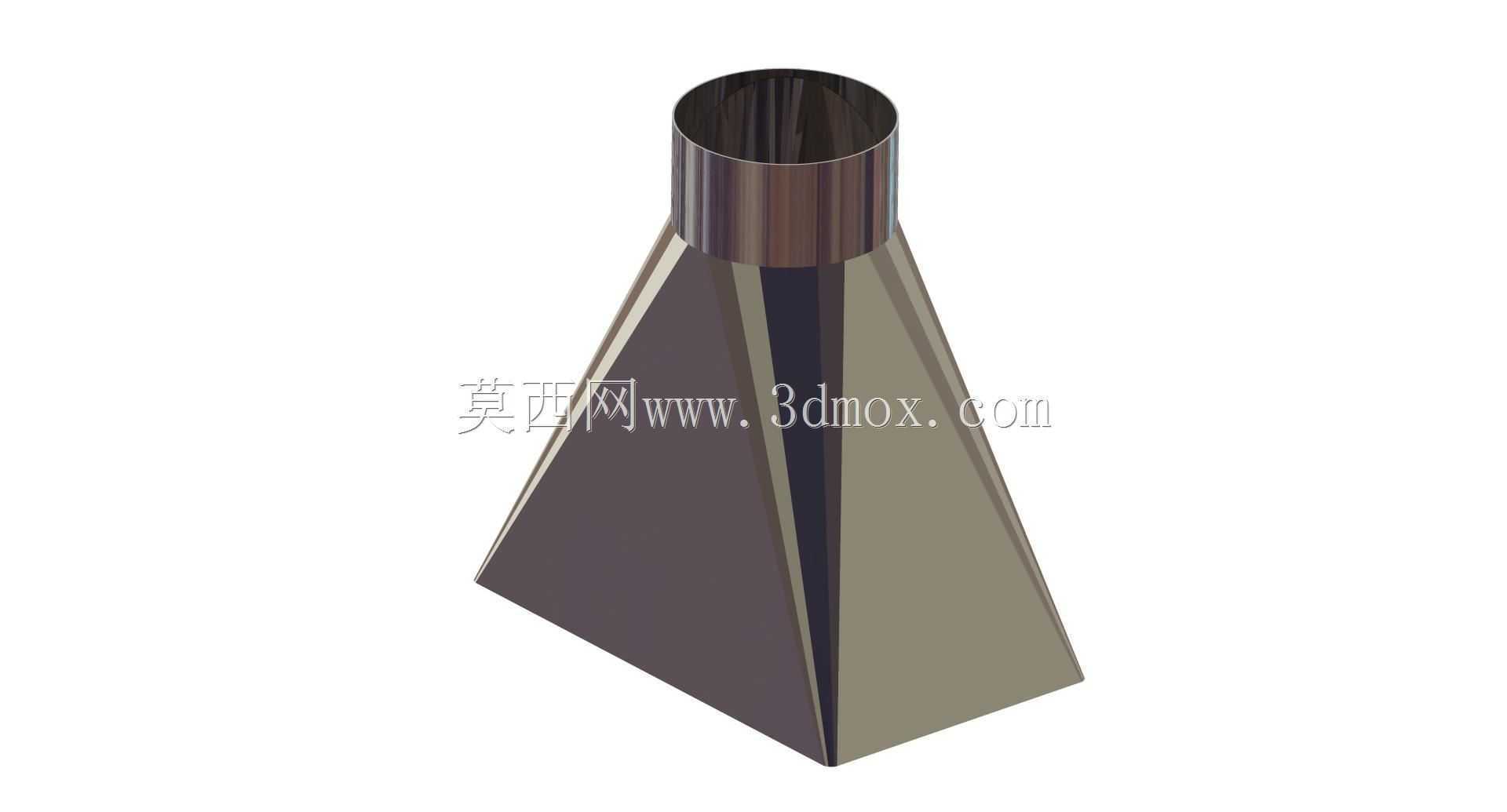

　　常规通风场景下过渡段的斜边与轴线夹角控制在15度到30度之间，既能保证流道平滑，也能控制整体结构尺寸。从外形与安装边界来看，这类接头的方形端为规则四边形结构，四个棱边做圆弧过渡避免应力集中，圆形端为标准圆柱段，方便与圆管做对接固定。安装时需要注意方形端与设备接口对齐，密封垫铺设平整后对称锁紧螺栓，避免单侧受力导致密封面变形；圆形端与管路对接时，如果是插接结构需要保证插入深度符合管路安装规范，外部用卡箍或者抱箍锁紧密封，如果是焊接连接则需要做好焊口的防腐处理，避免长期使用后焊口锈蚀漏风。结构强度方面，常规壁厚的板材制作的接头可以满足常压管路的使用需求，如果是高压输送或者输送硬质磨琢性物料的场景，需要适当增加板材厚度，

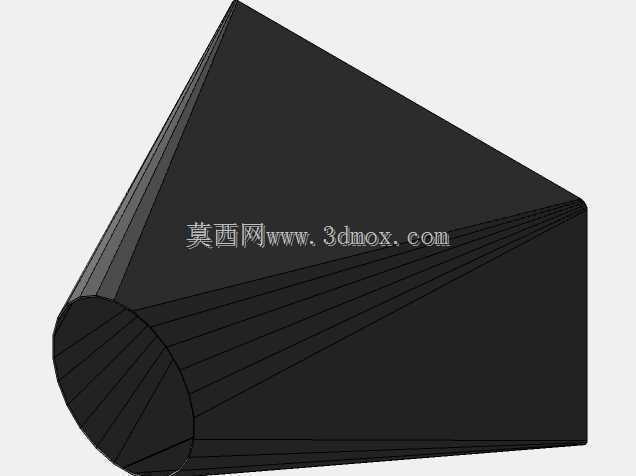

　　或者在过渡段的棱线位置增加加强筋，避免长期受气流冲击或者物料摩擦导致结构变形、磨损穿孔。这类接头的建模过程需要重点处理四个三角平面与圆柱面的相切过渡，保证曲面衔接处平滑无折棱，不仅是为了外观规整，更重要的是平滑的曲面可以减少气流阻力，避免物料在折棱处堆积。实际生产中这类接头通常采用板材折弯后焊接成型，建模时需要提前预留好焊接收缩量与板材折弯的工艺缺口，避免生产时出现拼接错位的问题。在不同的应用场景下，这类接头的材质选择也有区别，普通通风场景可以采用镀锌钢板制作，成本低且有一定防锈能力；输送腐蚀性气体的场景需要采用不锈钢或者玻璃钢材质；高温排烟场景则需要采用耐热钢板制作，同时在接口处增加耐热密封垫。很多设计人员在做管路设计时容易忽略这类过渡接头的流道设计，直接做直角拼接的变径结构，实际投入使用后往往会出现风阻过大、风机负载偏高、管路积尘严重等问题，而采用平滑过渡的方转圆结构，能有效降低管路局部阻力，提升整个管路系统的运行效率，减少后期运维清理的工作量。
