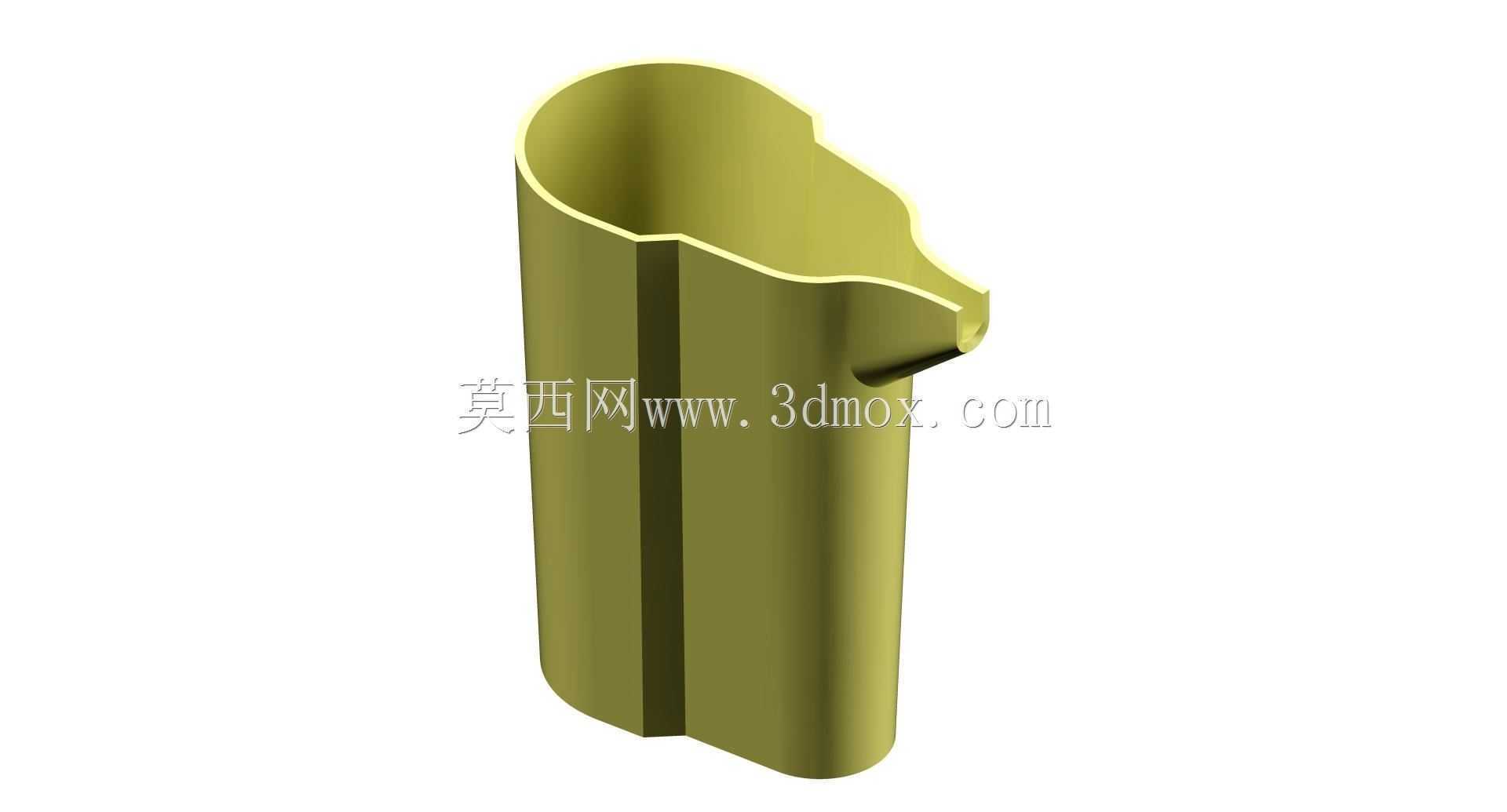

带导流口立式圆柱薄壁投送容器结构

　　在轻工物料投送、小型流体分装的作业场景里，这类带一体化导流口的立式薄壁筒体构件，常被集成在半自动分装工位、小型物料周转线的出料端，用来承接上游定量输送的颗粒、低粘度流体物料，再通过端部的导流结构精准导向下方承接容器，避免物料撒漏、挂壁残留的问题。不同于常规直筒容器，该构件的筒体采用等壁厚的圆弧曲面成型，侧壁设置有纵向的加强压筋，整条压筋沿筒体轴向贯通，从筒体底部一直延伸到上口边缘位置，不需要额外焊接加强筋条，仅靠板材自身的弯折变形就能提升筒体的径向抗形变能力，在频繁承接物料冲击、人工握持转移的过程中，筒体不会出现侧壁凹陷、上口失圆变形的问题。

　　设计阶段首先确定的是筒体的核心通流直径，要匹配上游出料口的落料范围，保证物料下落时不会直接冲击到筒体内壁的接缝位置，减少物料粘附和磨损。导流口的轮廓采用渐扩式的鸭嘴形曲面，从筒体上口边缘向外平滑延伸，导流面的曲率经过反复调整，既保证流体流出时能形成稳定的柱状流，不会出现散流、沿筒体外壁回流的问题，同时导流口的最外端做了收边处理，边缘做圆弧过渡，不会在物料截断时出现滴漏挂丝的情况。筒体的底部采用平底收口结构，底部平面和筒体侧壁的过渡圆角取值兼顾了成型难度和物料残留控制，圆角过小会导致钣金折弯时出现应力开裂，圆角过大则会在筒体底部形成积料死角，每次投送完成后残留的物料会堆积在圆角位置，长期使用后出现结块变质的问题。

　　从安装适配的角度看，该筒体的外径尺寸可以适配常规的工位卡箍支架，筒体侧壁的纵向压筋同时可以作为安装定位的基准面，支架上的定位凸点卡入压筋的凹槽内，就能限制筒体的周向转动，保证导流口始终对准下方的接料位置，不需要每次安装后反复调整出料角度。筒体的上口边缘做了卷边处理，卷边的宽度控制在合理范围，既提升了上口的结构强度，避免边缘划手，同时卷边形成的环形凸缘可以直接搭放在工位的固定托架上，不需要额外的紧固件就能实现快速放置和取出，方便日常的清洁维护。

　　在实际使用场景中，这类构件除了固定在分装工位使用，也可以作为人工投送物料的手持容器使用，纵向压筋的位置刚好对应握持时的手指贴合面，增加握持时的摩擦力，带防护手套操作时也不会出现筒体打滑脱落的问题。导流口的长度设计经过实操验证，伸出长度过短会导致出料时流体容易顺着筒壁下流，过长则会在筒体转移过程中容易和周边设备发生磕碰，导致导流口变形，影响出料精度。筒体的内壁做了平滑过渡处理，整个内表面没有明显的拼接台阶，钣金成型后的焊缝位置做了打磨抛光处理，避免物料在接缝位置堆积，对于有清洁要求的食品、医药类物料投送场景，该结构也能满足快速冲洗无残留的使用要求。

　　从成型工艺的角度看，整个筒体采用单块钣金板材卷制焊接成型，导流口部分是在筒体卷制成型后，通过专用的成型模具对上口边缘进行冲压翻边，一次性压出导流曲面，不需要额外拼接导流嘴零件，减少了焊接工序和泄漏点，整体结构的一致性更好，批量生产时的成型效率更高。筒体的壁厚选择兼顾了结构强度和自重控制，壁厚过薄会导致筒体刚性不足，握持和安装时容易变形，壁厚过大则会增加整体重量，人工转移操作时劳动强度更高，同时也会增加材料成本。在长期使用过程中，筒体底部和托架接触的位置做了局部的加厚处理？不，是通过底部的卷边结构提升接触位置的耐磨性能，避免长期放置、挪动过程中底部边缘出现磨损卷边，影响放置的平稳性。
