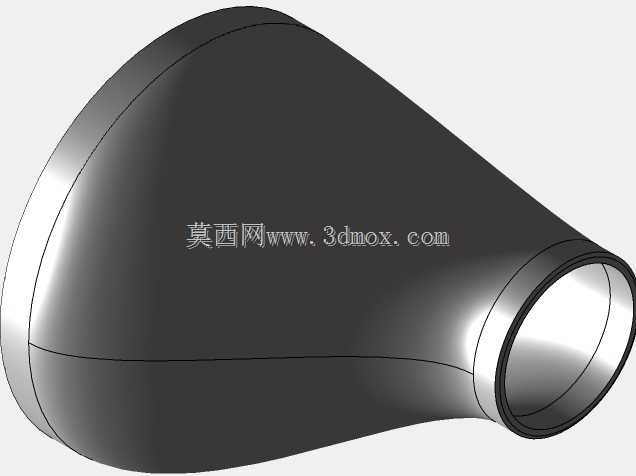

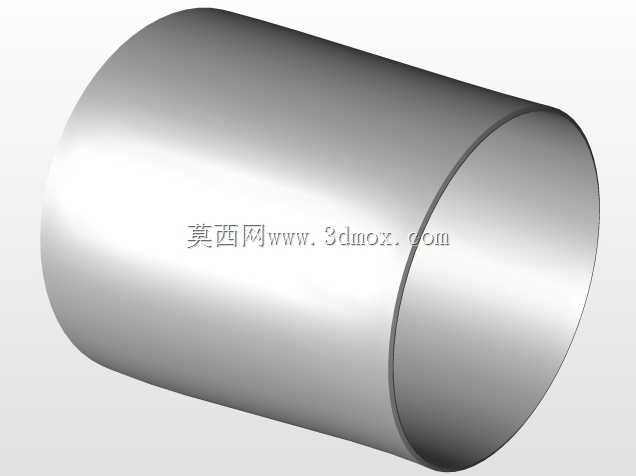

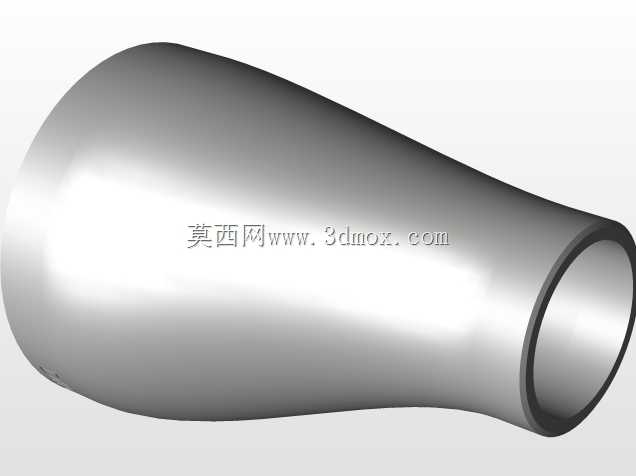

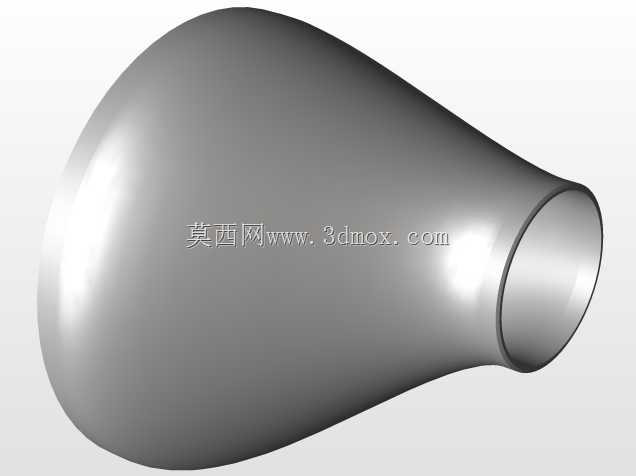

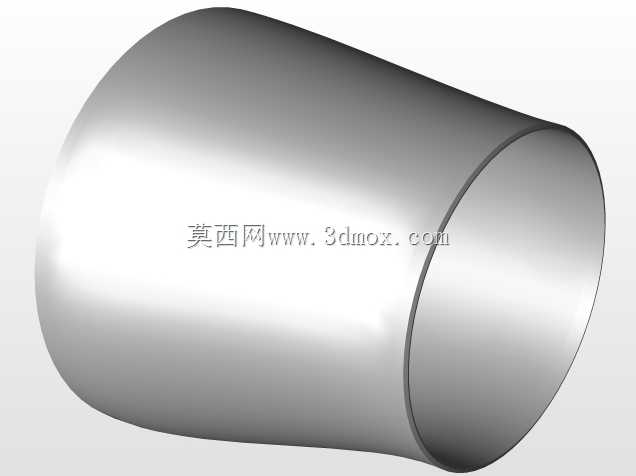

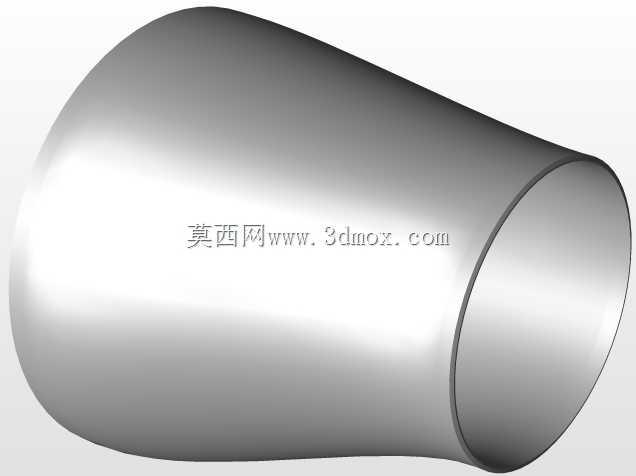

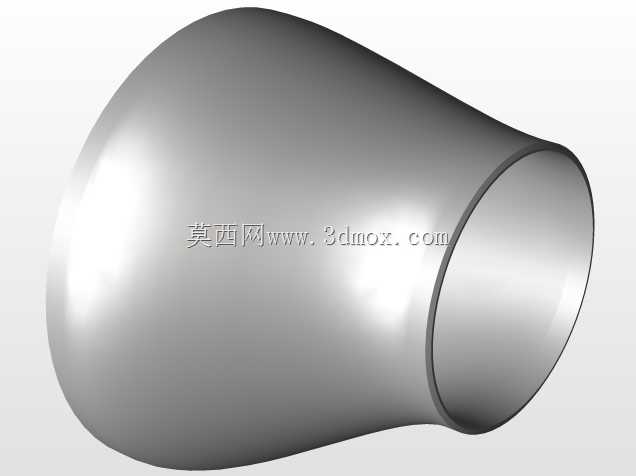

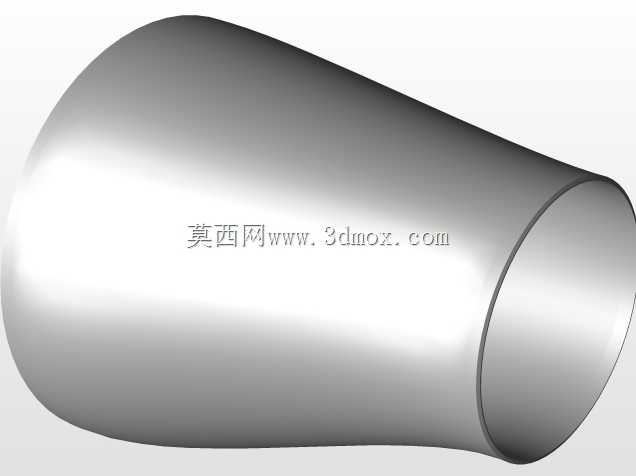

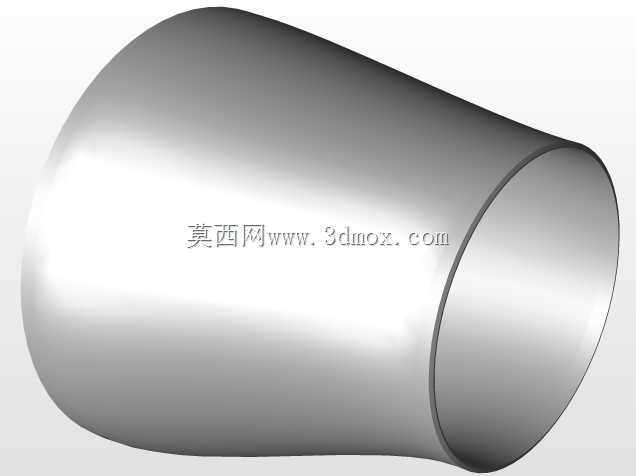

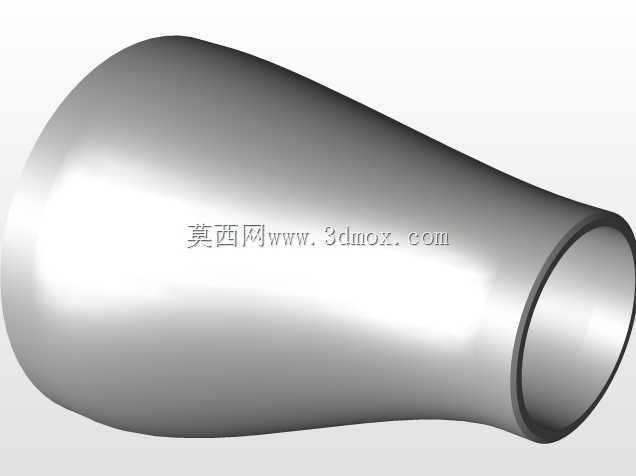

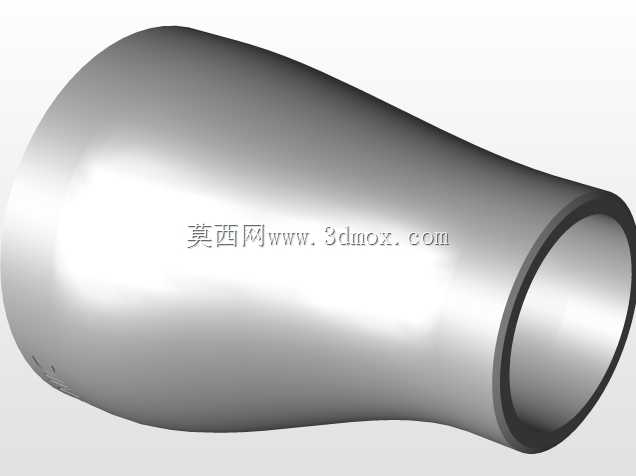

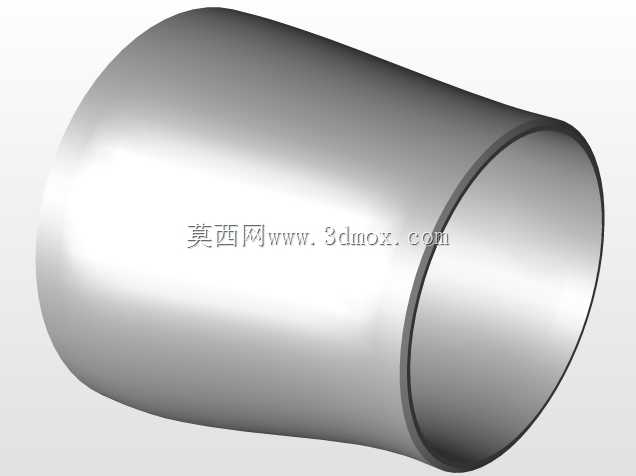

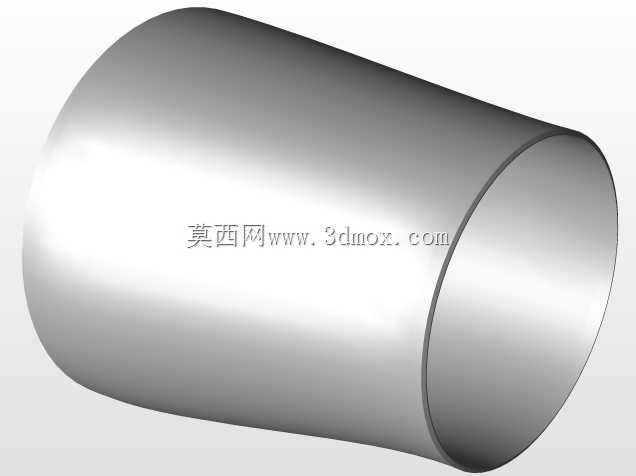

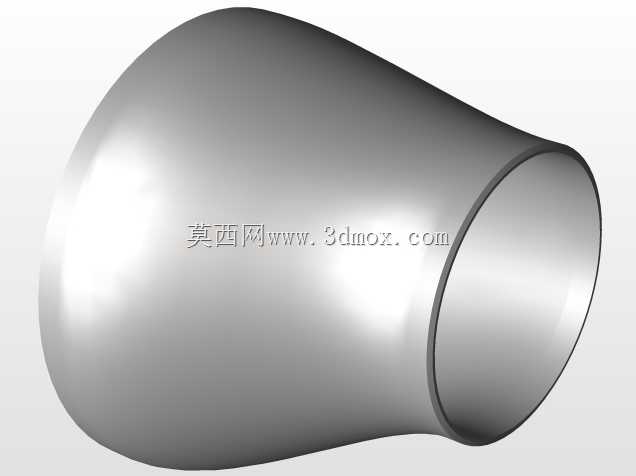

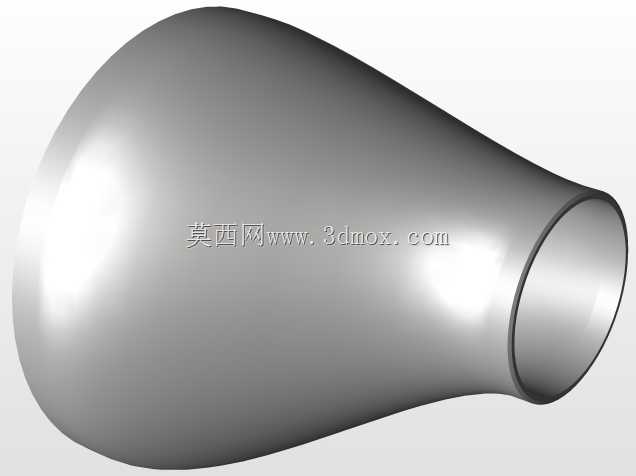

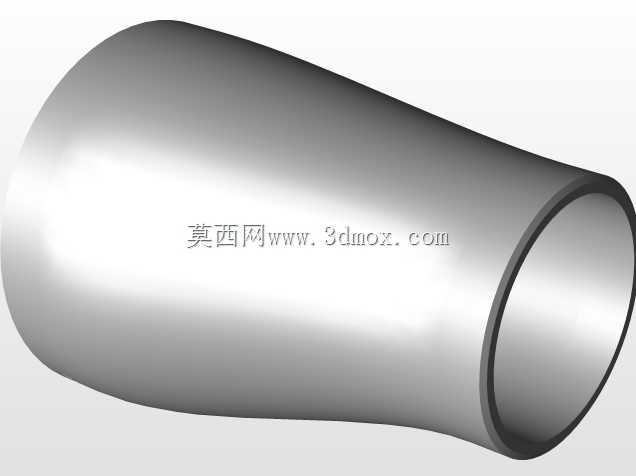

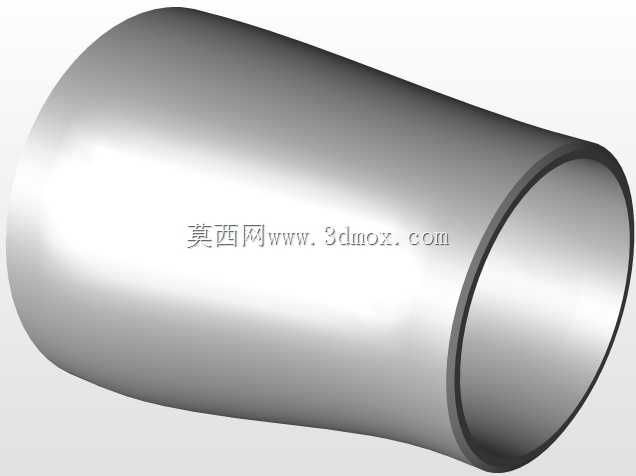

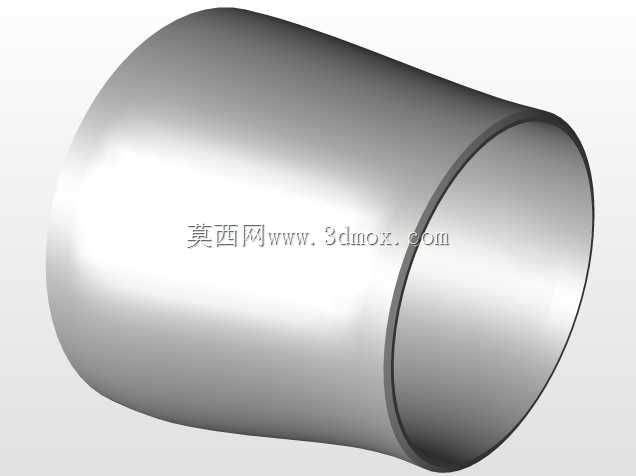

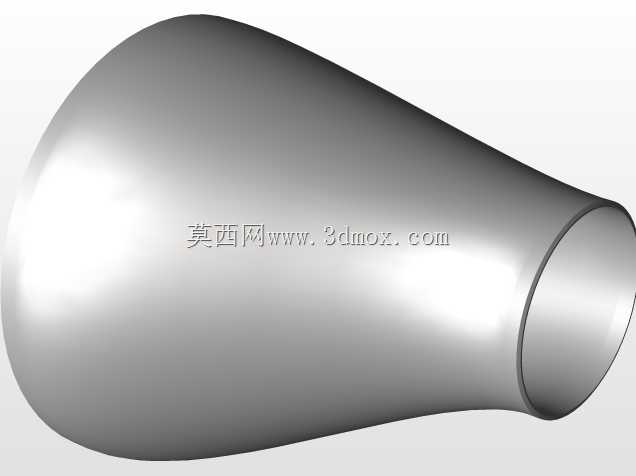

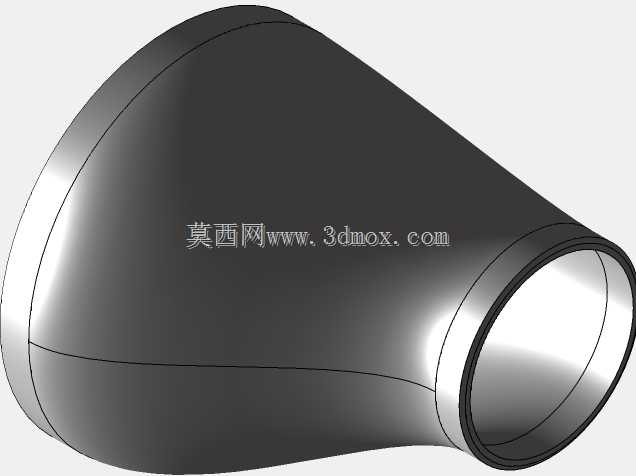

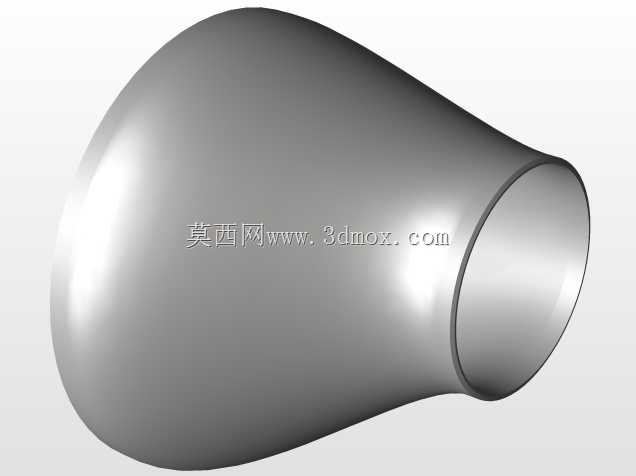

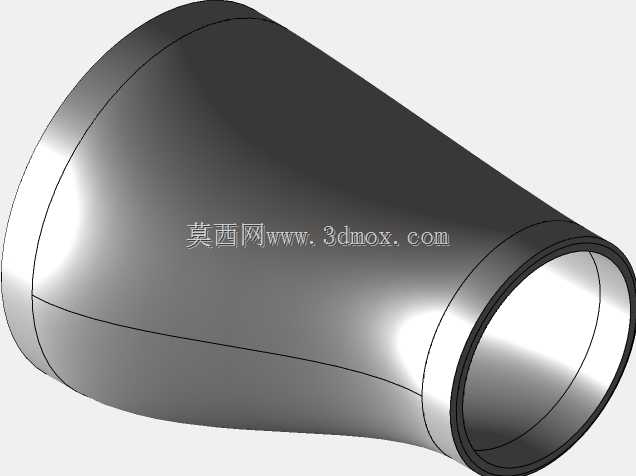

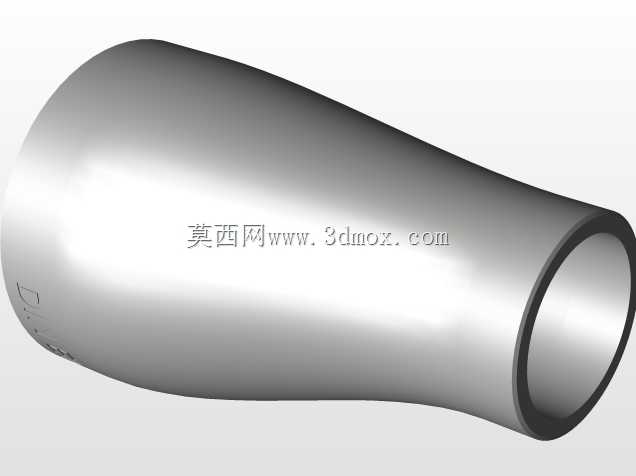

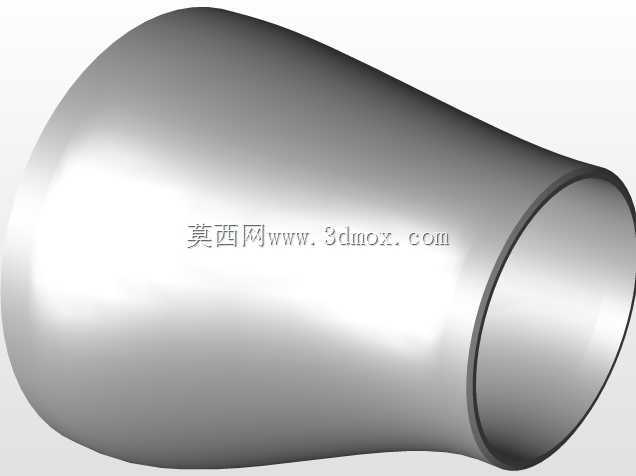

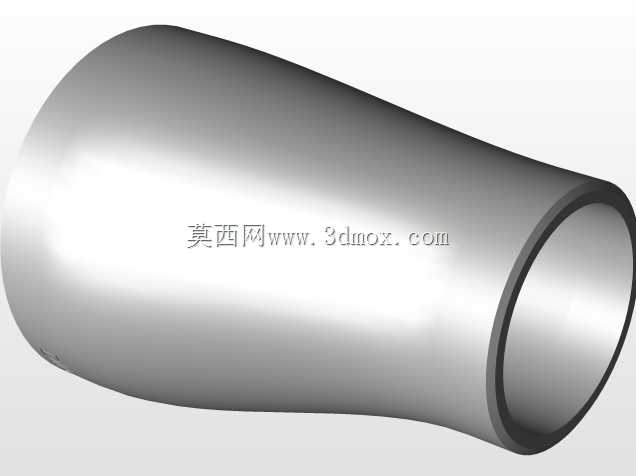

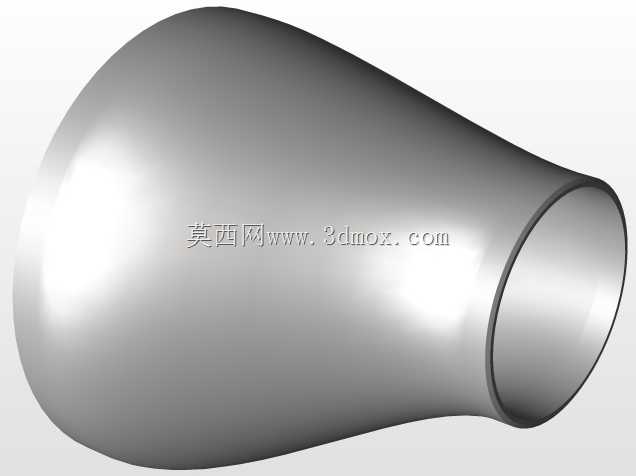

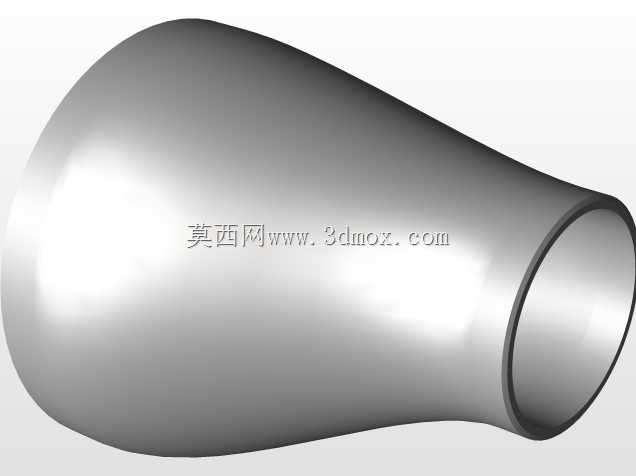

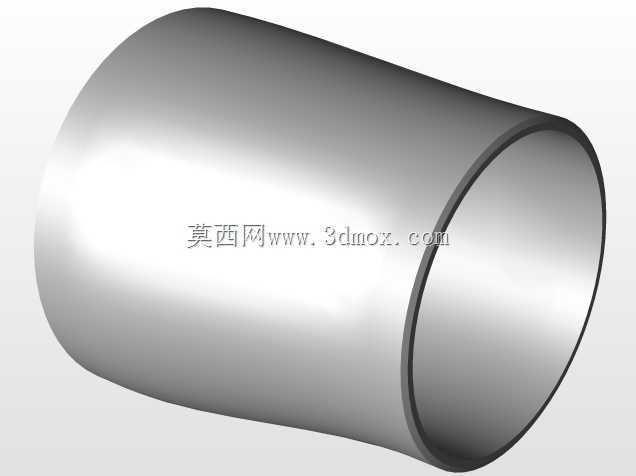

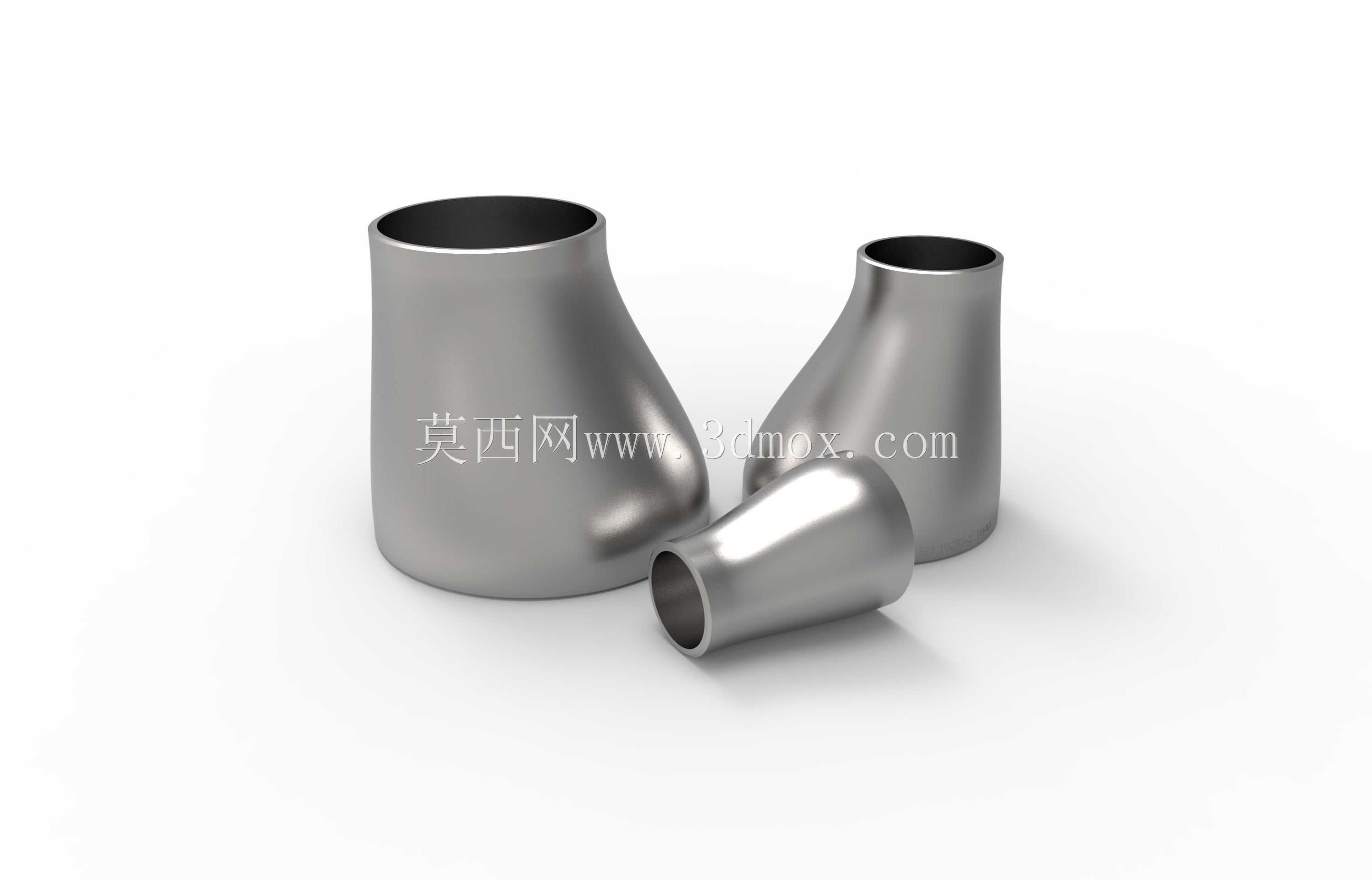

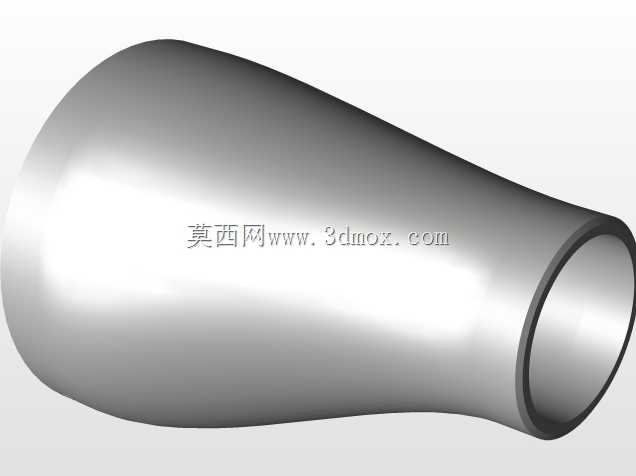

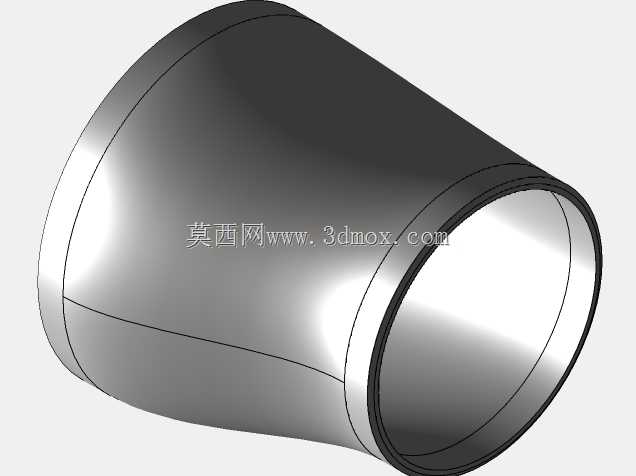

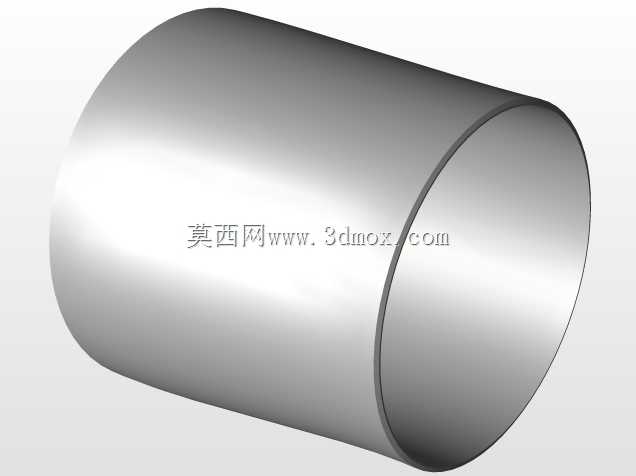

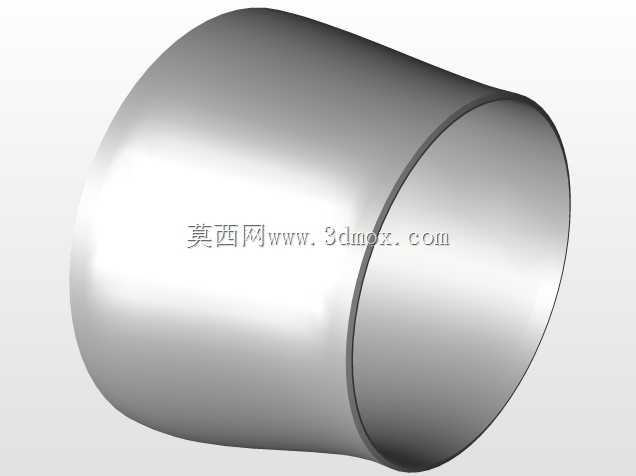

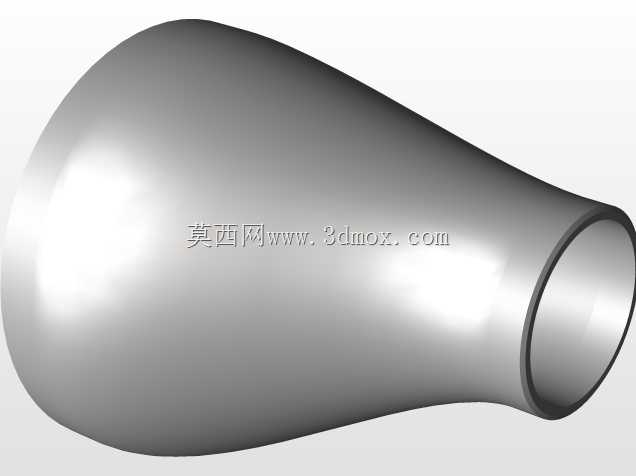

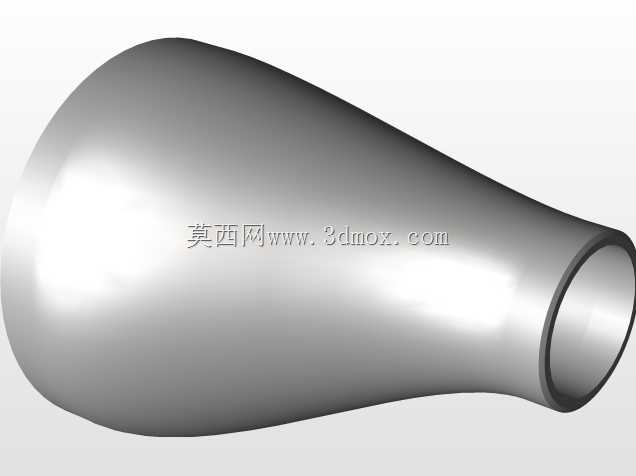

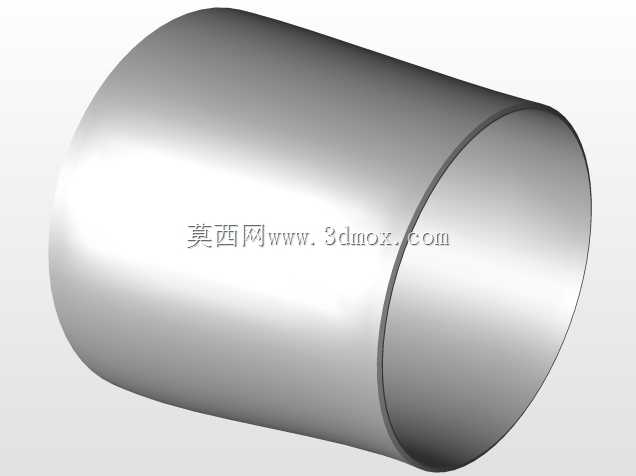

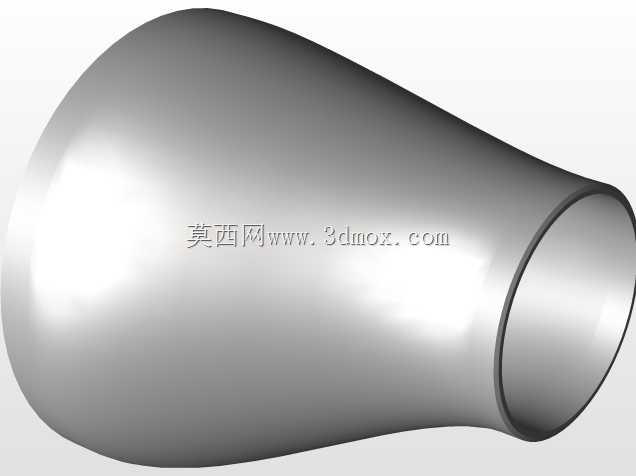

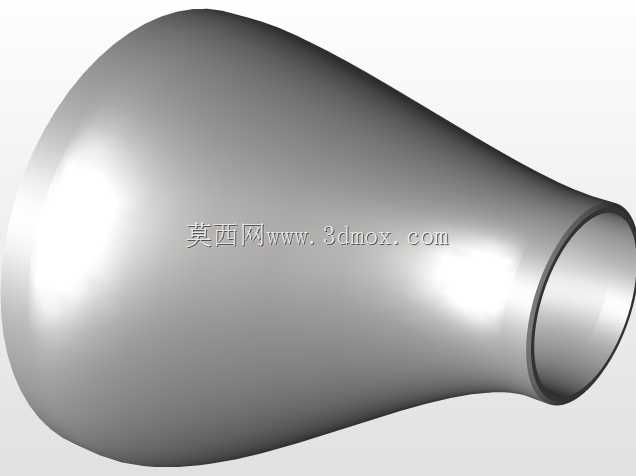

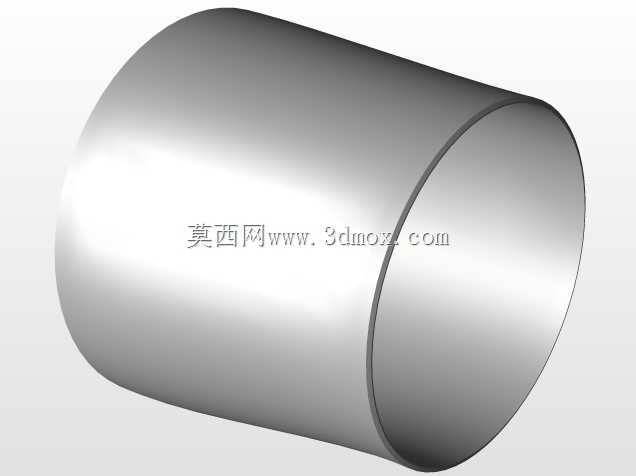

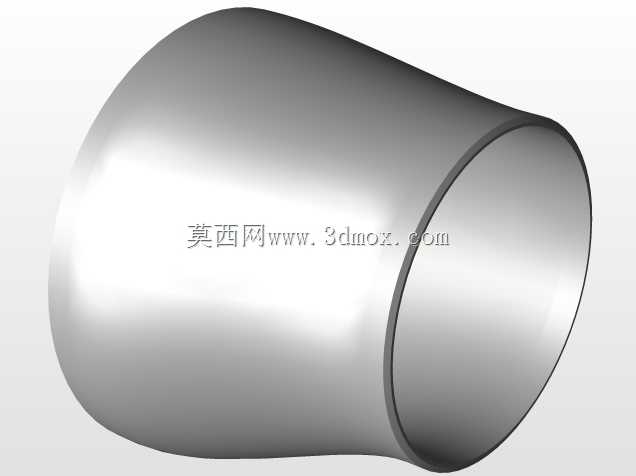

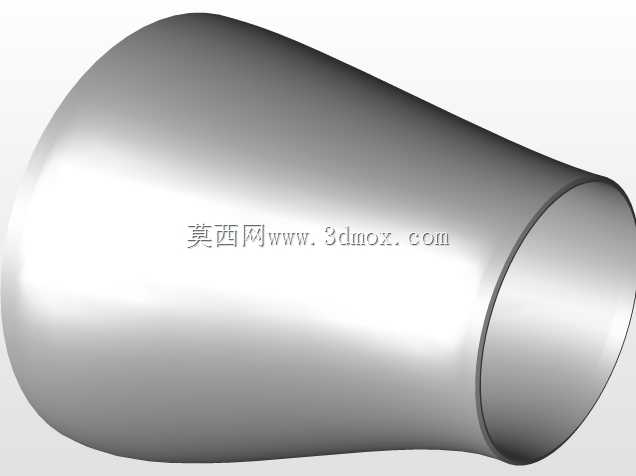

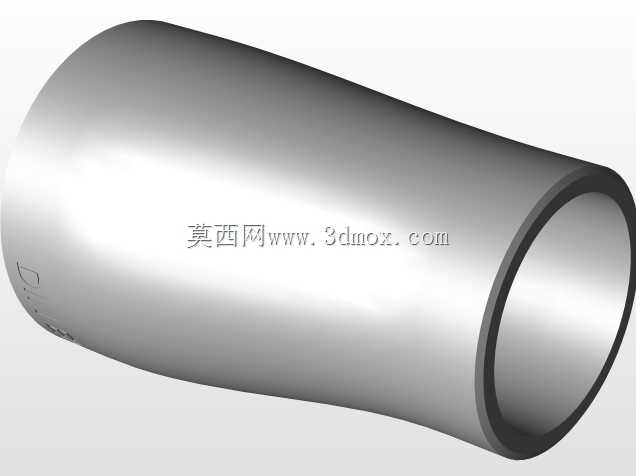

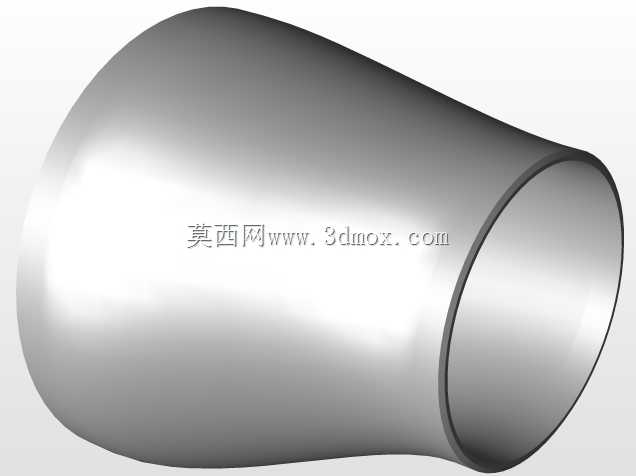

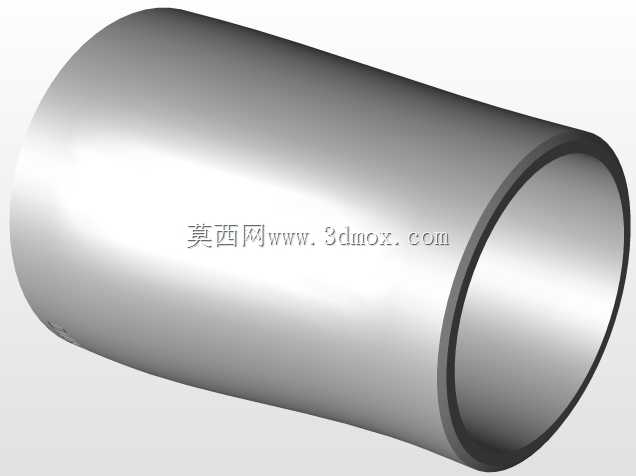

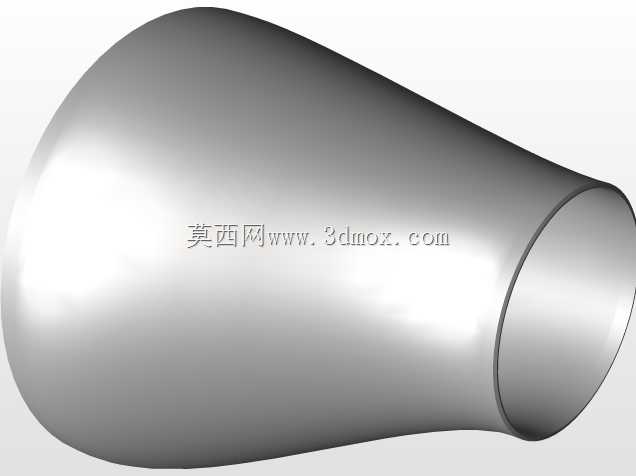

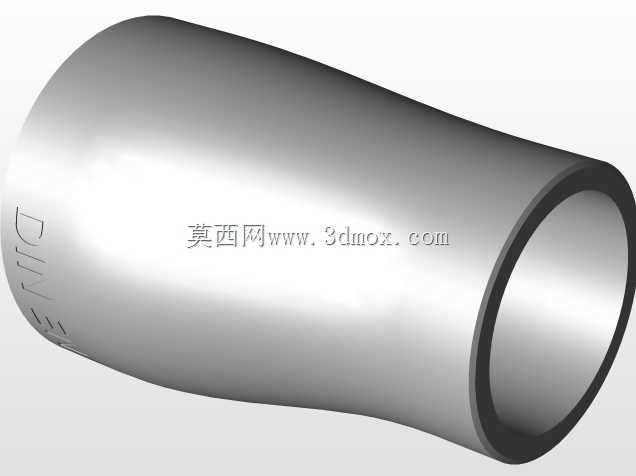

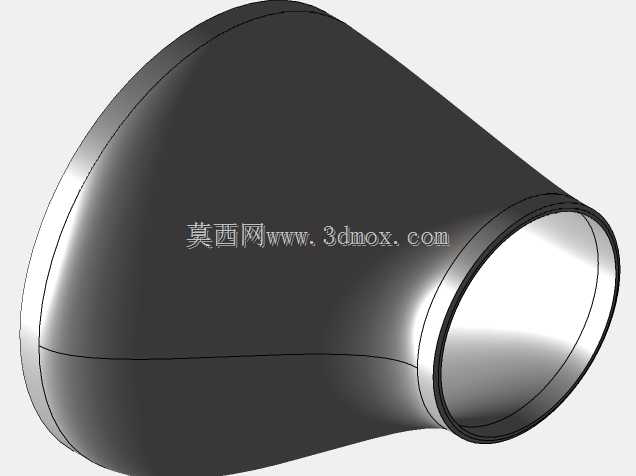

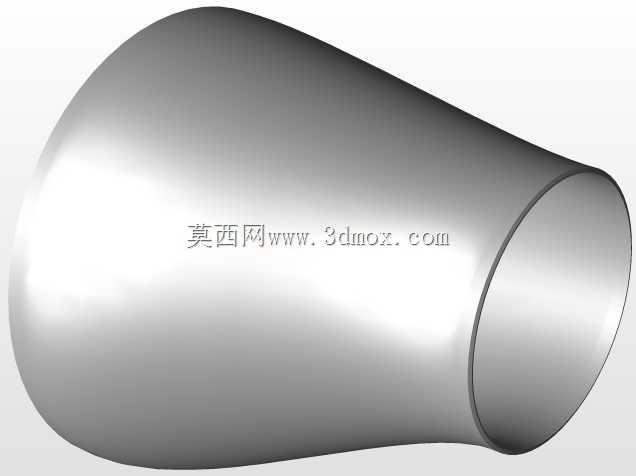

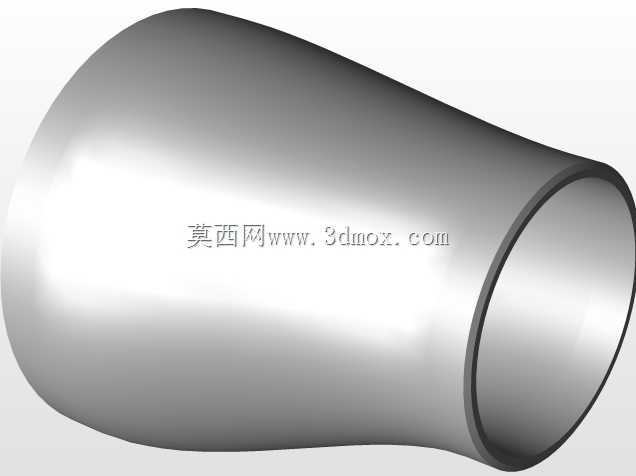

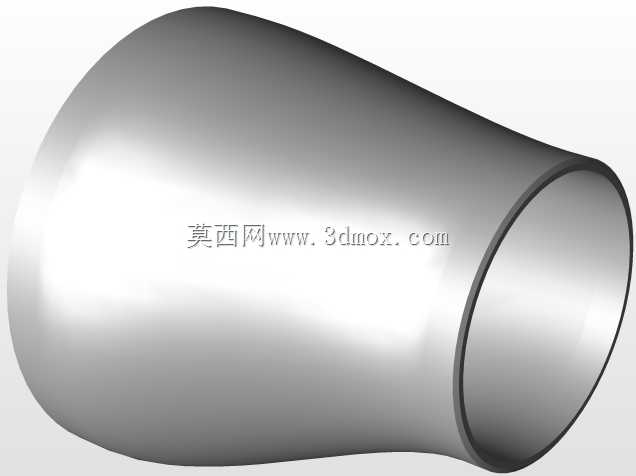

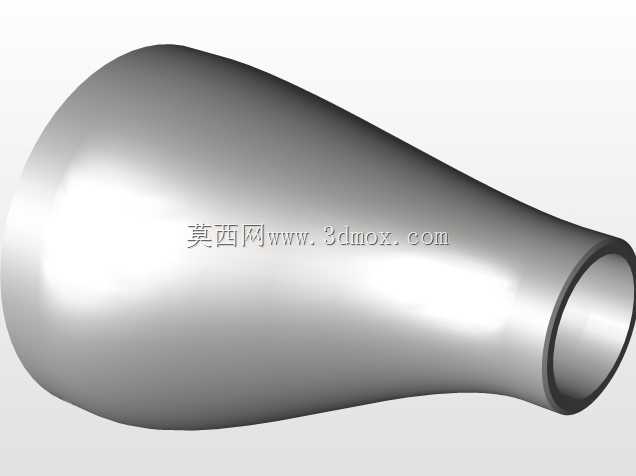

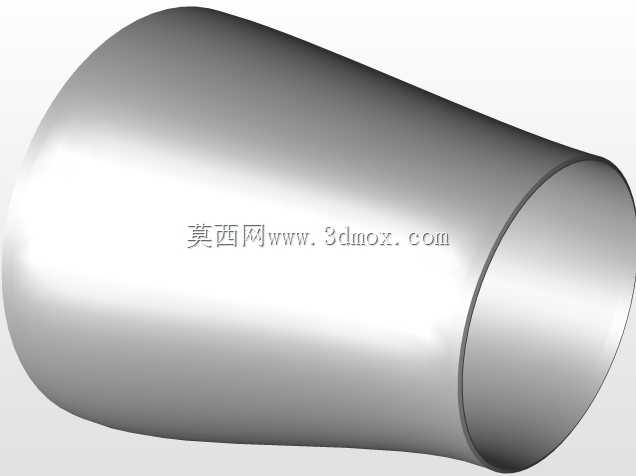

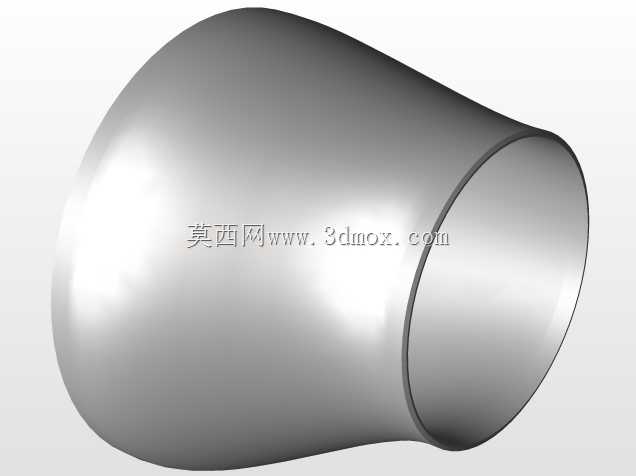

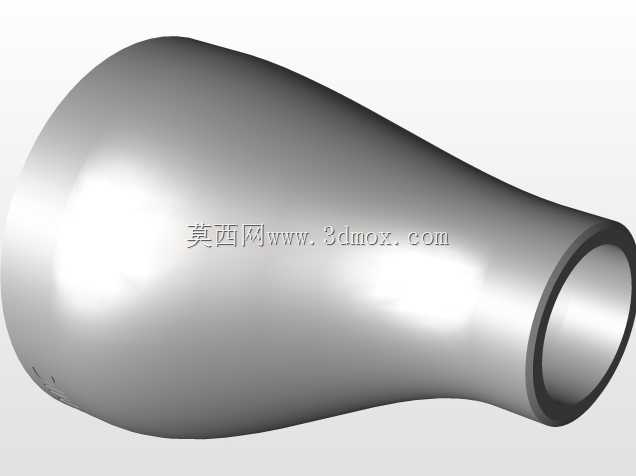

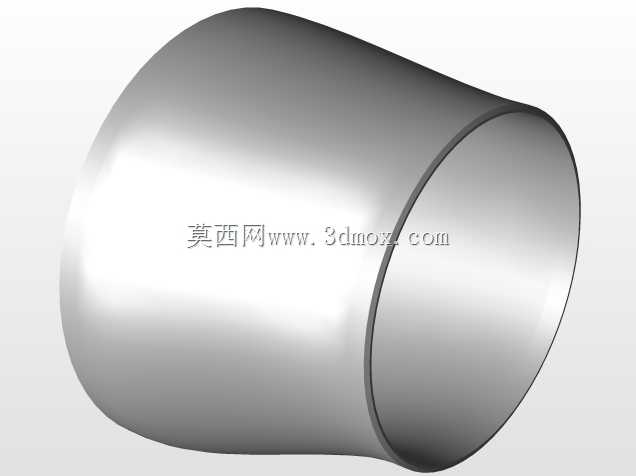

DIN EN 10253-2标准偏心异径管件结构

在工业管道系统的布设过程中，不同管径管线的衔接是管路设计里无法回避的环节，偏心异径管正是为解决这类变径衔接需求而生的核心配件，这类管件常被用在需要避免管线积液、保障介质顺畅流通的场景中，比如水平敷设的液体输送管线、泵组进出口的管线衔接位置，采用偏心结构可以让管线底部保持齐平，减少介质残留造成的堵塞、腐蚀问题，也能避免气蚀现象对泵体等核心设备造成损伤。从实际工程应用来看，这类偏心异径管覆盖DN15到DN500的常用管径区间，能够适配绝大多数民用、工业低压流体输送管线的变径需求，不管是给排水系统、暖通循环管线，还是化工领域的常规介质输送管路，都能见到这类管件的应用。在结构设计层面，偏心异径管区别于同心异径管的核心点在于两端管口的圆心不在同一轴线上，其中一侧的管壁保持平直过渡，另一侧做锥面收窄或扩径处理，这种结构设计一方面能满足变径的流量适配需求，另一方面在水平安装时可以通过调整平直侧的朝向，实现管线顶部或底部的齐平：当输送液相介质时将平直侧朝下，避免管线低点积液；输送气相介质时将平直侧朝上，避免管线高点积气影响介质输送效率。建模过程中需要严格遵循DIN EN 10253-2标准里的尺寸公差要求，两端管口的圆度、锥面过渡的壁厚均匀性都要控制在标准允许的偏差范围内，过渡段的曲面要做顺滑处理，避免出现应力集中的棱角，防止管线承压时在结构突变位置出现开裂风险。安装边界上，这类管件两端可直接对接同标准的焊接钢管，也可搭配法兰组件实现法兰连接，安装时需要注意偏心方向与管线介质流向的匹配，同时要预留足够的管线拆装空间，避免后续维护时无法拆卸更换。不同于普通的管道接头，偏心异径管的过渡曲面曲率是设计中的重点，曲率过大会造成介质流经时的局部阻力陡增，提升管线的输送能耗；曲率过小则会导致管件整体长度过长，挤占管线布设空间，因此建模时需要平衡阻力损失与安装空间的矛盾，按照标准给定的锥度参数做曲面拟合，保证内壁过渡顺滑无突变，让介质流经时的流态保持稳定，减少局部紊流造成的管路振动与噪音。
