10英尺标准货运集装箱结构三维设计

　　在多式联运的物流场景里，10英尺规格的集装箱一直是小批量散货、站点间短途调拨、特殊工位物料周转的核心载具，不同于40尺、20尺标准箱的干线运输定位，这个尺寸的箱体适配厂区内部转运、铁路小批量货运编组、港口短驳接驳等多种细分场景，很多做厂区物流规划、特种货运载具设计的工程师，在做方案阶段都会先搭建精准的箱体三维模型，用来校核场地通道宽度、吊装点位匹配、堆垛承载边界这些核心参数。

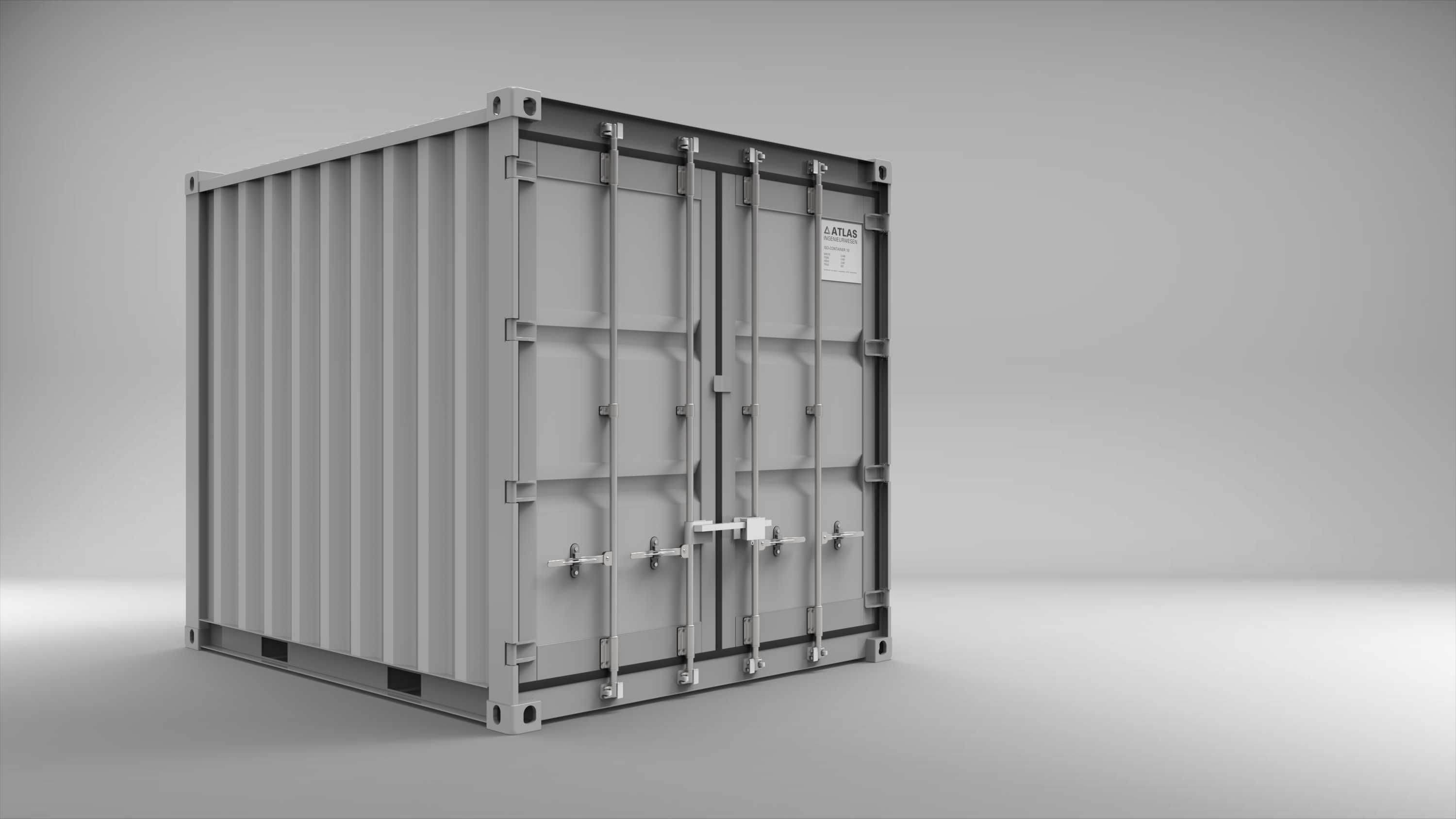

　　从结构设计逻辑来看，这个箱体完全遵循ISO集装箱的通用设计规范，侧壁采用压型波纹钢板结构，这种波纹结构不是随意做的造型，每一道波纹的折弯角度、凸起高度都是经过力学计算的，在不额外增加钢板厚度的前提下，能把侧壁的抗侧向挤压强度提升40%以上，毕竟集装箱在堆垛、运输过程中，侧壁要承受相邻箱体的挤压、货物侧倾的推力、运输途中的惯性载荷，波纹板的结构刚好能把这些外力均匀分散到整个侧壁框架上，避免局部应力集中导致的箱体变形。箱门部分采用的是双开对掩门结构，门轴采用重型铸钢铰链，每个铰链的承载能力都经过满载工况校核，门上的锁杆、锁座、门把手都是标准化的集装箱通用配件，和干线运输的标准箱配件完全通用，后期运维的时候不需要单独找特殊配件，直接替换通用件就能完成维修，这一点在物流装备设计里非常重要，通用化率越高，全生命周期的运维成本就越低。

　　尺寸边界上，这个10英尺箱体的外部长宽高为2.438米×2.991米×2.591米，这个尺寸不是随意定的，外部宽度严格遵循ISO集装箱的2438mm通用宽度标准，能和所有标准集装箱吊具、平板运输车、铁路货运平车的固定点位完全匹配，不需要额外做转接工装就能直接完成吊装、固定、运输。长度方向接近3米，刚好适配很多厂区内部3米宽通道的转弯半径，比20尺箱的灵活性高很多，很多厂区内部的物料周转通道是按照小型周转箱设计的，20尺箱转不过弯的场景，10尺箱就能顺利通行。高度方向2.591米的外部尺寸，扣除底部底架的120mm高度、顶部顶板的50mm厚度，内部净高能达到2.4米左右，刚好能容纳两个标准1.2米托盘叠放的高度，不会浪费内部装载空间，也不会因为高度过高导致厂区内通行时碰到架空管线、车间大门横梁这些障碍物。

　　底架部分的设计是整个箱体的承载核心，底部采用交叉型钢梁焊接结构，横梁间距控制在400mm以内，每个横梁的截面都是经过抗弯校核的槽钢结构，底部铺设有防滑花纹钢板，钢板和横梁之间采用塞焊连接，避免长期使用后钢板出现翘起、变形的问题。底架四个角的角件是标准集装箱角件，完全符合ISO1161标准的尺寸要求，不管是堆场的堆垛定位、吊具的抓取固定、还是平板车的转锁固定，都能直接适配，不需要做任何改装。很多工程师在做厂区物流方案的时候，会忽略角件的标准尺寸，自己设计非标角件，最后到现场吊装的时候才发现吊具卡不进去，反而增加了额外的改装成本，这个模型里的角件完全按照标准尺寸建模，能直接用来做吊装模拟、堆垛干涉检查。

　　在实际应用场景里，这个尺寸的集装箱除了常规的货物运输，还经常被改装成临时工具房、现场设备控制柜房、野外作业的临时储物间，因为尺寸小，吊装转运方便，结构强度足够，很多工地、厂区、野外作业站点都会采购这种小尺寸集装箱做改装，所以在建模的时候，箱体的侧壁、顶板、底架都预留了改装的安装余量，比如侧壁波纹板的内侧是平整的安装面，后期加装内饰板、固定设备支架的时候，不需要额外做找平处理，直接用自攻螺丝就能固定，底架的钢梁上预留了通用安装孔位，固定内部设备的时候不需要重新打孔，避免破坏底架的防腐层和结构强度。

　　从建模的细节来看，整个箱体的所有配合间隙都按照实际生产的公差做了还原，比如箱门和门框之间的密封胶条预留了5mm的压缩间隙，关门之后胶条能完全压实，保证箱体的防水、防尘性能，锁杆和锁座的配合位置做了精准的对位，模拟实际开关门的时候不会出现干涉，铰链的转动角度预留了270度的开启空间，箱门打开之后能完全贴靠在箱体侧壁上，不会占用通道空间，装卸货的时候叉车能直接开到门口，不会被打开的箱门挡住路线。很多新手建模的时候容易忽略这些配合间隙，建出来的模型看起来是对的，但是实际生产的时候就会出现门关不上、锁扣扣不住的问题，这个模型在这些细节上都做了还原，能直接用来做生产工艺的参考，也能用来做物流仿真的载具模型，模拟货物装卸、运输、堆垛的全流程动作。

　　另外，箱体的顶部采用整板压型的顶板结构，顶板带有轻微的拱形弧度，下雨的时候雨水能顺着弧度流到箱体两侧的排水槽里，不会在顶部积水，排水槽的位置在箱体顶部两侧，沿着长度方向布置，两端有排水孔，能直接把雨水排到地面，不会顺着箱门的缝隙流进箱体内部。这些细节虽然看起来不起眼，但是在实际使用中直接影响箱体的使用寿命，顶部积水会加速顶板的腐蚀，雨水漏进箱体会损坏内部装载的货物，所以在设计的时候这些排水结构都是必须考虑的，模型里也完整还原了这些结构，能让使用者清楚看到整个排水路径的设计逻辑。
