外螺纹侧支T型气动快插三通接头

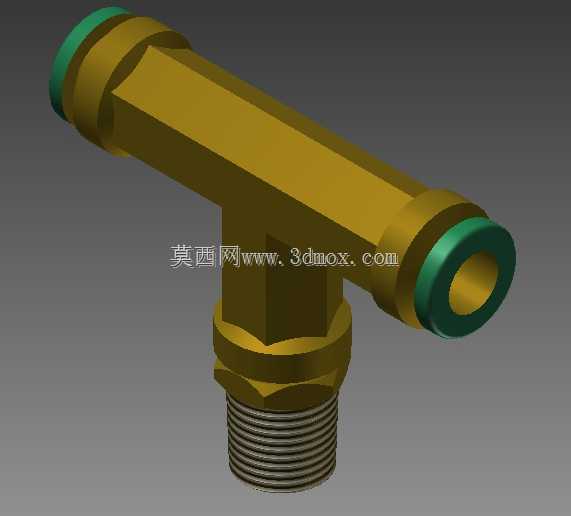

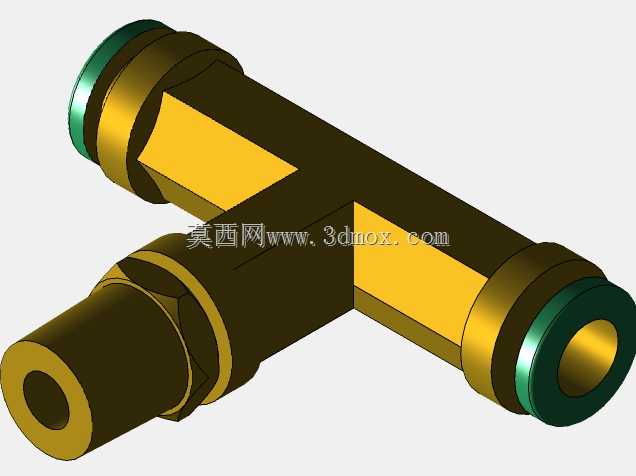

这款T型外螺纹分支三通接头，是气动管路系统里极为常用的气路分流连接件，日常在自动化生产线气路排布、小型气动设备气路改造、车间工位气源分路、非标工装气路搭建场景中随处可见。它的核心作用是从单路外螺纹气源接口处，分出两路互相平行的快插接口，实现单路气源向两个用气终端的同步供气，省去了额外加装转接弯头、多通块的装配步骤，能有效压缩气路装配的空间占用。从结构设计逻辑来看，接头下端采用标准外螺纹接口，可直接拧入设备预留的内螺纹气源安装孔，螺纹段根部设计有六角拧动台，装配时用普通开口扳手即可卡紧施力，不需要额外定制专用工装，现场装配效率很高。上部两个平行的快插接口采用行业通用的弹性卡箍结构，插入对应外径的气动软管时，卡箍会自动抱紧软管外壁实现密封，拆卸时只需按下接口端部的绿色释放环，就能顺利拔出软管，日常维护更换管路十分便捷。接口端部的绿色密封端圈采用耐油橡胶材质，和PU气动软管贴合后能保证0.8MPa工作气压下无泄漏，适配绝大多数工厂常规气动系统的工作压力范围。从安装边界来看，这类接头的T型结构布局，让两个快插接口的轴线和下部螺纹接口的轴线垂直相交，安装时螺纹端拧入安装基面后，两个快插接口平行于安装面排布，不会出现管路弯折过度的问题，整体外形紧凑，在狭窄的设备内部气路排布时，不会和周边的结构件、其他管路产生干涉。建模过程中，螺纹段按照标准管螺纹参数绘制牙型，六角台的对边尺寸符合常规扳手的作业空间要求，快插端的内部流道做了平滑过渡处理，没有直角突变结构，能减少压缩空气在流道内的压力损失，避免高速气流产生的啸叫问题。接头主体采用黄铜材质建模，表面做了钝化处理的质感表现，既还原了实物的金属外观，也符合气动接头常规的材质选型逻辑，黄铜材质本身的抗腐蚀特性，也能适配车间内带少量水汽、油雾的压缩空气工况，长期使用不会出现锈死、接口卡滞的问题。在实际选型应用中，这类接头常和直通快插接头、节流阀、气缸等气动元件搭配使用，在小型气动夹具、气动吹扫工位、自动化设备的执行元件供气管路中，能大幅简化管路布局，减少接头泄漏点，提升整个气路系统的可靠性。
