三通式气动管路快插接头结构设计

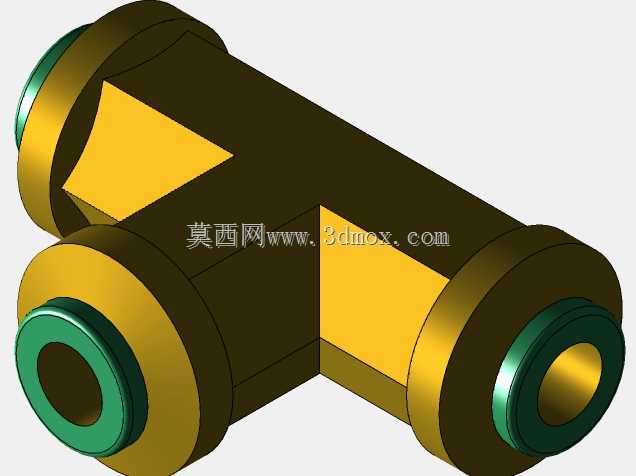

这款三通式管路连接件，主要面向气动控制回路、低压流体输送管路的分支连接场景，在自动化生产线气路排布、小型设备气动系统搭建、实验室气路改造等场景中应用广泛，能够实现单路进气双路分出的气路分流需求，也可反向作为两路介质的汇流节点使用。从结构设计来看，主体采用等径三通的流道布局，三个接口端均采用快插式密封结构，端部的绿色密封环为弹性卡紧密封件，插管时直接将对应外径的硬质气管插入接口即可，内部的卡簧结构会自动抱紧气管外壁，配合密封胶圈实现端面与径向的双重密封，无需额外缠绕生料带或加装密封垫，大幅降低现场装配的操作难度，拆卸时只需按压接口端部的压环即可拔出气管，方便后期管路调整与维护。主体流道采用等径设计，三个接口的通径保持一致，避免因通径突变造成的流体压降损失，内部流道转角处做了圆弧过渡处理，减少压缩空气输送过程中的紊流与噪音，同时降低流体介质中的杂质在转角处堆积堵塞的概率。外形上三个接口呈空间正交排布，横向两个接口同轴设置，第三个接口垂直于横向轴线向下布置，安装时可根据现场管路走向选择任意接口作为进气端，无需额外调整接头朝向，适配不同的安装空间。安装边界方面，接头主体的外接圆直径、各接口的轴向伸出长度均按照常规气动接头的通用安装尺寸设计，可直接替换同规格的传统螺纹三通接头，安装时无需额外预留过大的操作空间，相邻管路之间的最小间距可控制在常规气动布局的标准范围内，不会出现与周边管路、安装板干涉的问题。接头主体采用黄铜材质成型，表面做钝化处理，兼顾结构强度与耐腐蚀性能，能够适应常规工厂环境下的压缩空气、低压清水等介质的输送需求，端部的密封卡件采用耐老化弹性材质，长期使用下仍能保持稳定的卡紧力与密封性能，避免管路脱落、漏气等常见故障。在结构细节上，主体的三个连接端均做了加厚处理，应对管路拉扯、振动工况下的受力需求，即使在设备频繁启停、管路存在小幅振动的场景下，也能保持结构的稳定性，不会出现接头开裂、接口松动的问题。
