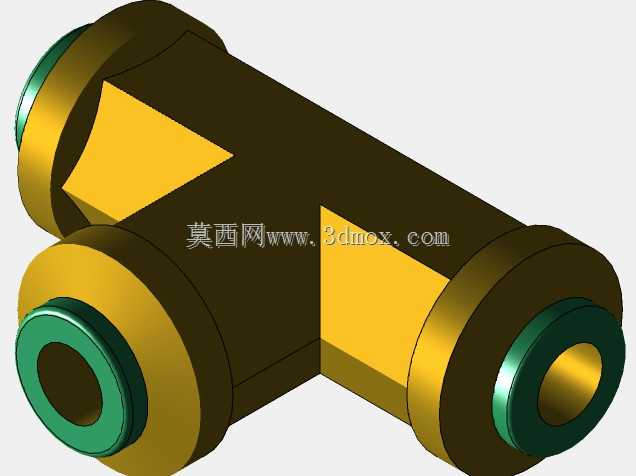

气动系统用Prestolok内隔板快插接头结构

在气动控制回路的柜体、设备面板穿板布设场景中，这类内隔板接头是解决管路跨腔体连通的核心连接件，日常在气动控制柜、自动化生产线的气路面板、小型气动设备的壳体穿板位置都能见到它的应用，主要作用是实现面板两侧气动管路的快速对接，同时保证穿板位置的密封与结构固定，避免管路拉扯导致的连接松脱。从结构设计来看，接头主体采用六角外形的黄铜基体，靠近面板侧的外螺纹段用于穿过预制的面板安装孔，配合端部的绿色密封挡圈实现面板两侧的静密封，无需额外加装密封垫片即可完成安装面的防漏，六角结构则为安装时的扳手夹持提供受力位，避免拧紧过程中接头本体跟转。接头的内孔一端加工有标准内螺纹，用于对接面板内侧的硬管或带外螺纹的气动元件，另一端的快插结构则适配面板外侧的气动软管，插管时无需额外工具，直接将软管插入即可实现卡紧密封，拆卸时只需按压端部的释放环即可拔出软管，能大幅缩短现场气路布设的装配工时。设计过程中需要严格控制穿板螺纹段的长度，匹配常用设备面板的厚度范围，避免螺纹过长导致安装后突出段干涉其他元件，或是过短无法完成螺母锁紧；内螺纹与快插端的同轴度需要控制在合理公差范围内，避免管路对接后出现憋劲，导致长期使用下出现应力开裂或是密封失效。接头的通径尺寸匹配常规小流量气动回路的供气需求，内部流道做了平滑过渡处理，减少压缩空气通过时的压力损失，降低气路能耗。安装时需要在面板上预制对应直径的安装孔，将接头带密封挡圈的一端从面板外侧穿入，内侧用锁紧螺母拧紧固定，之后再分别对接两侧的管路即可完成布设，日常维护时无需拆下面板侧的固定结构，仅需插拔外侧软管即可完成管路更换，能有效降低设备运维的拆装工作量。这类接头的密封结构在0到1兆帕的常规气动工作压力下可实现无泄漏连接，适配绝大多数工业气动设备的工作压力区间，黄铜材质的基体也具备不错的抗腐蚀能力，可适配常规工业车间的使用环境，不会因短期的潮湿或是轻微油污侵蚀出现锈蚀卡滞的问题。
