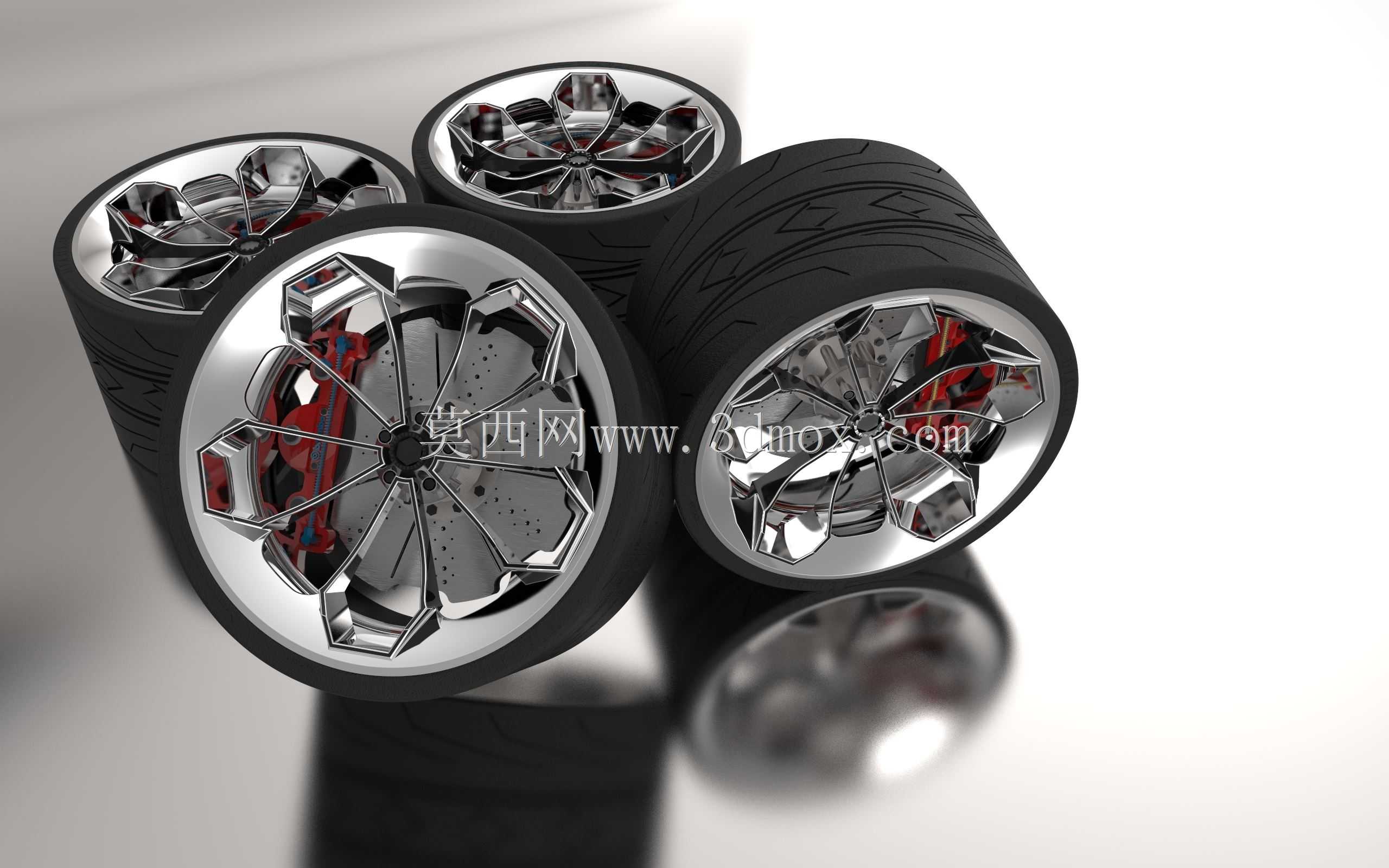

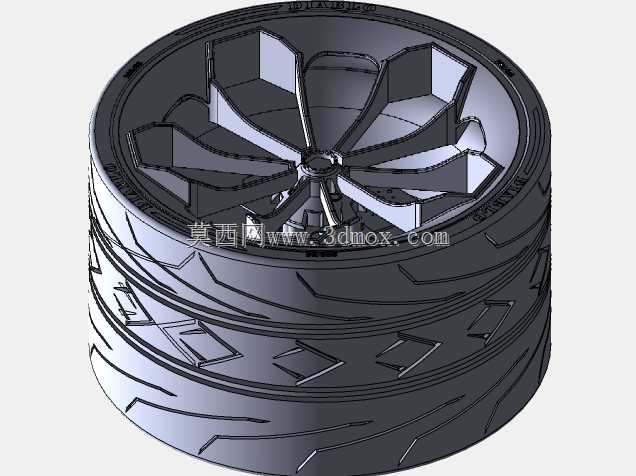

乘用车多辐条镀铬轮毂带轮胎总成结构

这套轮毂带胎总成的三维结构，覆盖了乘用车辆行走系统核心部件的完整设计细节，在整车开发流程中，轮毂属于兼顾承载、外观、行驶安全的关键零部件，日常应用场景覆盖家用轿车、运动型乘用车的量产配套、改装市场选型以及底盘教学演示等多个领域。从实际装车用途来看，该部件承担着传递半轴扭矩、支撑轮胎胎体、缓冲路面冲击载荷的核心作用，轮辐的镂空结构并非单纯为了视觉效果，每一处切面的角度都经过受力校核，在保证径向、侧向承载能力满足整车满载工况要求的前提下，尽可能削减非必要的结构重量，降低簧下质量，提升整车悬架的响应速度与行驶平顺性。设计过程中首先明确了安装边界的约束条件：轮毂中心孔与轴头的配合公差、PCD螺栓孔的分布圆直径、轮辋的J值与ET偏距都严格对应主流紧凑型运动乘用车的安装规格，不需要额外加装转接法兰即可直接匹配对应车型的转向节安装位，轮辋的胎圈座位置做了平滑过渡处理，避免轮胎安装时出现胎唇刮损，同时保证充气后胎圈与轮辋的密封性能满足高速行驶的胎压保持要求。镀铬的轮辐表面处理对应改装市场的外观需求，多辐条的切面造型在旋转时会形成独特的视觉效果，同时每根辐条的背面都设计了减重凹槽，在不降低结构强度的前提下优化了整体重量分布，轮胎部分的胎纹结构还原了民用运动轮胎的排水沟与胎块设计，胎侧的弧度与轮辋边缘的贴合位置完全符合实际装配的干涉检查要求，建模时已经完成了轮胎与轮辋的装配干涉校验，不存在装车时的结构冲突。从结构特性来看，轮辐与轮辋的连接位置做了圆弧过渡处理，避免应力集中导致的轮毂开裂问题，螺栓孔周边做了局部加厚，强化螺栓紧固时的局部承压能力，中心孔的定位凸台尺寸与轴头的配合间隙控制在合理范围，既保证装车时的定位精度，也避免过盈配合导致的拆卸困难。在实际选型参考中，该结构可以直接用于整车底盘的装配干涉检查，验证轮毂与刹车卡钳、悬架摆臂、轮拱内衬的间隙是否满足转向、跳动的极限工况要求，也可以作为改装轮毂设计的参考原型，调整辐条造型、偏距参数即可衍生出不同适配规格的产品。
