轮式磁力制动测试台架结构设计

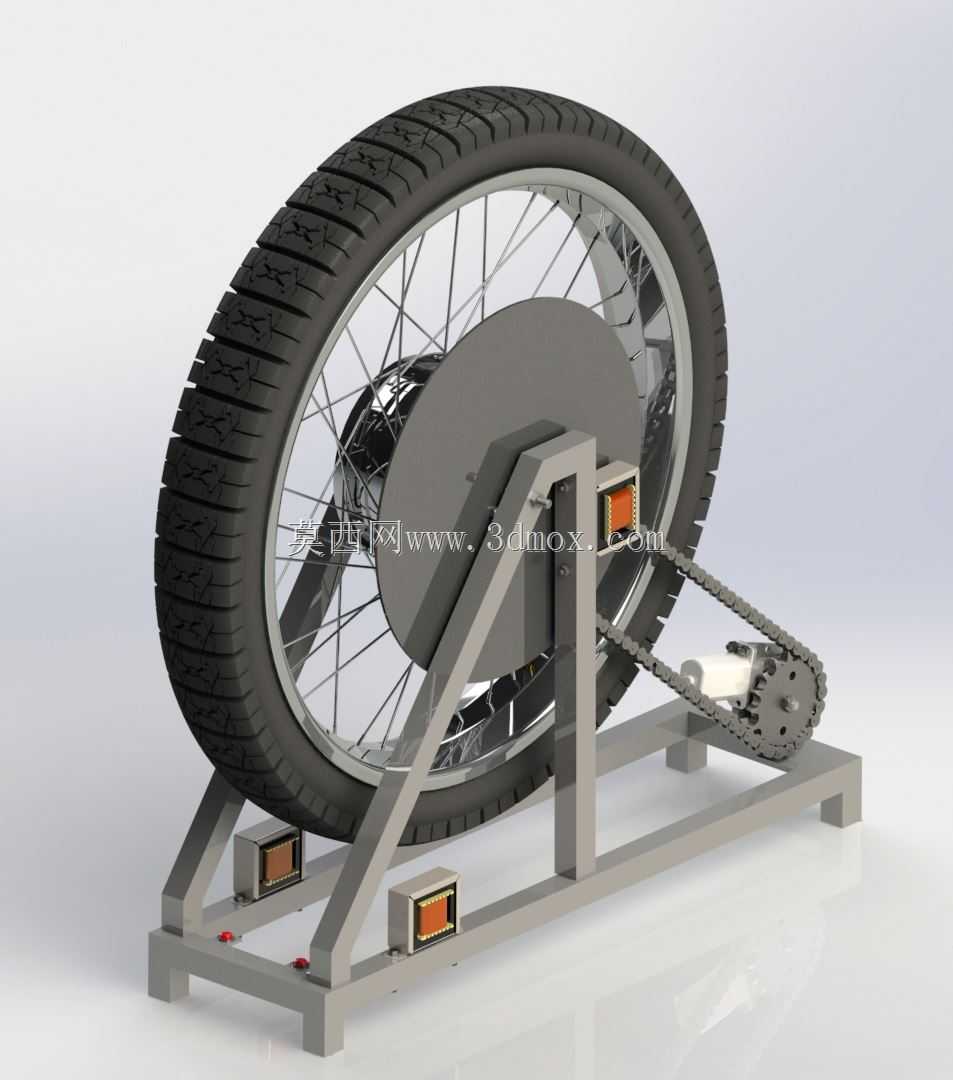

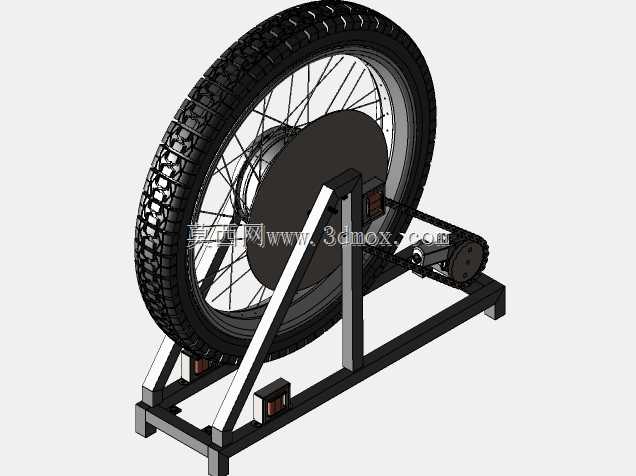

该结构针对轮系制动性能验证场景开发，可搭载摩托、电动两轮车类辐条轮组完成台架模拟测试，替代部分道路实测环节，在实验室环境下复现不同转速、负载下的制动响应表现，也可用于电磁制动原理教学演示、新型制动材料的摩擦性能验证试验。整套台架采用型材焊接框架作为承载基体，底部设置水平可调支撑脚，可抵消安装地面的平面度误差，避免台架运行时出现共振偏移。轮组安装位采用悬臂支撑轴结构，轴端预留标准轴承安装位，可适配不同轮径的辐条轮组，支撑轴与机架连接处设置加强筋板，抵消制动过程中产生的径向冲击载荷。动力输入侧采用滚子链传动结构，链轮与驱动端的连接采用键槽定位，可快速更换不同传动比的链轮，模拟不同车速下的轮组转动状态，传动侧设置张紧调节结构，无需拆解机架即可调整链条张紧度，降低日常维护的拆装工作量。磁力制动组件采用模块化安装设计，两组电磁制动模块分别布置在轮组侧下方与机架横梁位置，可通过调整安装座的固定位置改变气隙大小，匹配不同制动力矩的测试需求，制动模块的接线端预留快插接口，可快速外接电流调节装置，实现制动力矩的线性调控。轮组侧的制动盘与轮毂采用同轴定位设计，端面跳动公差控制在0.1mm以内，避免高速转动时出现制动拖滞、偏磨问题。机架的整体安装边界控制在长1200mm、宽600mm、高900mm范围内，可直接放置在标准实验台面上使用，无需额外做地基固定。设计过程中优先考虑拆装便利性，轮组固定轴采用快拆锁紧结构，更换测试轮组时无需拆卸机架主体，仅需松开轴端锁紧螺母即可完成轮组换装；所有外露传动部件均预留安全护罩安装位，可加装亚克力护罩避免试验过程中链条脱落、杂物卷入引发安全问题。整套结构的受力点均经过有限元校核，在1.5倍额定制动力矩载荷下，机架最大变形量不超过0.2mm，可满足长时间连续台架测试的刚度需求，制动模块的散热面朝向机架外侧，避免长时间制动产生的热量堆积影响轮组轮胎的性能稳定性。
