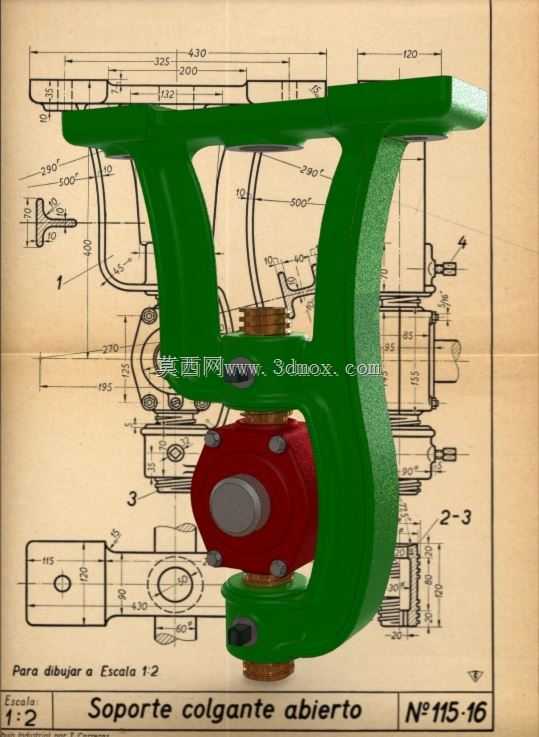

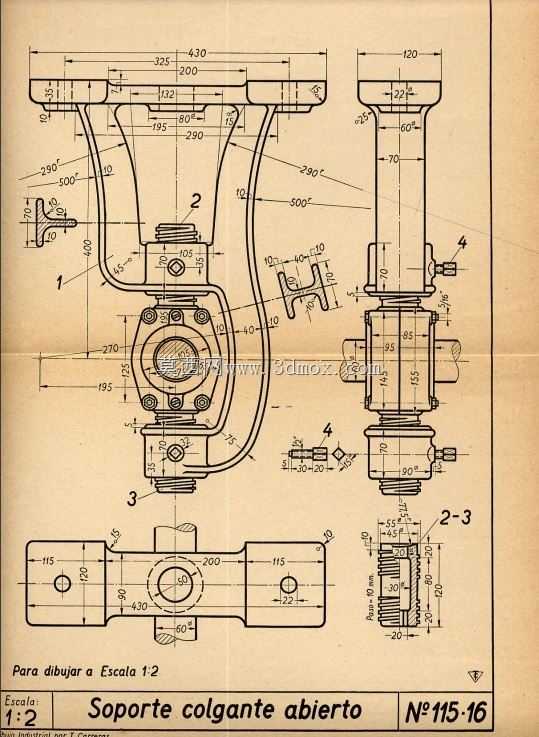

开放式悬挂支架式承载构件结构设计

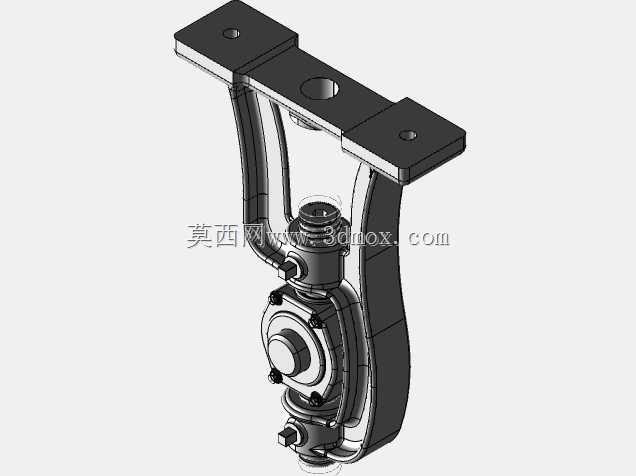

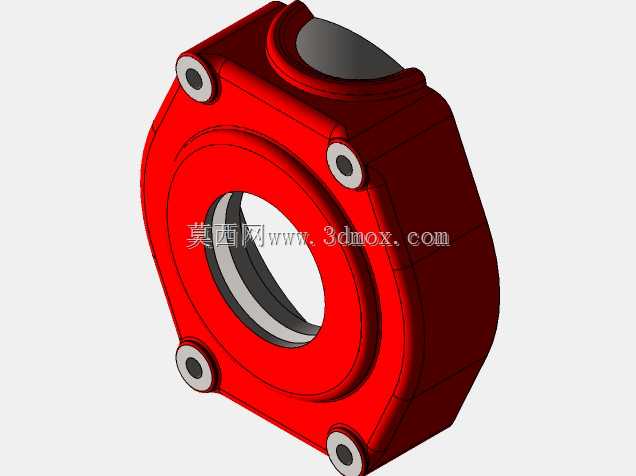

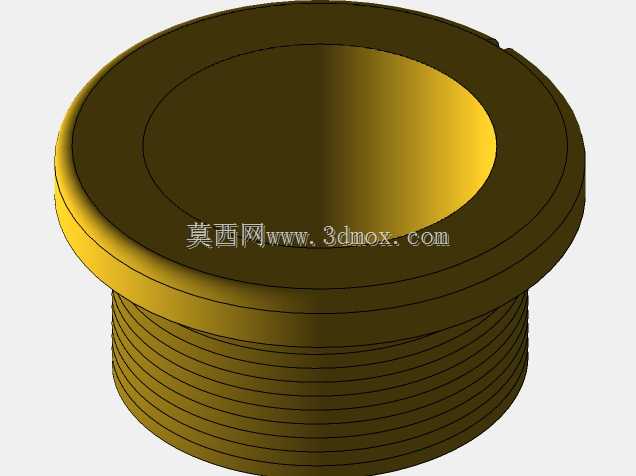

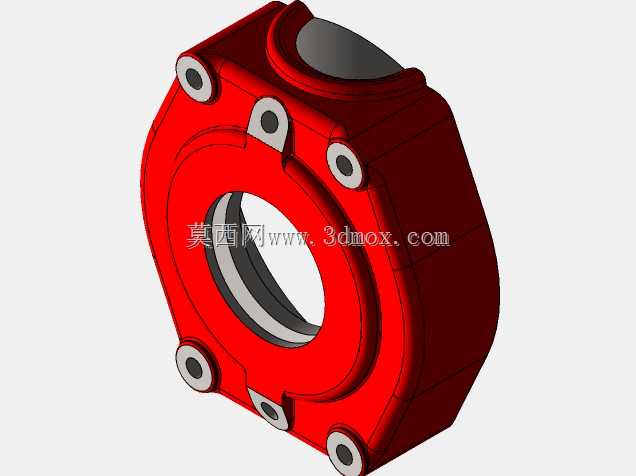

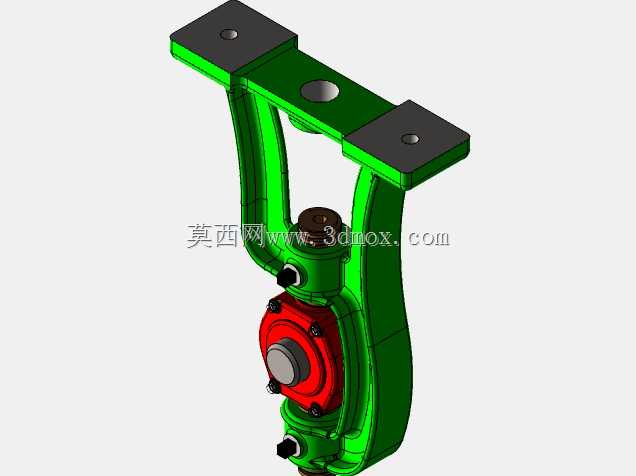

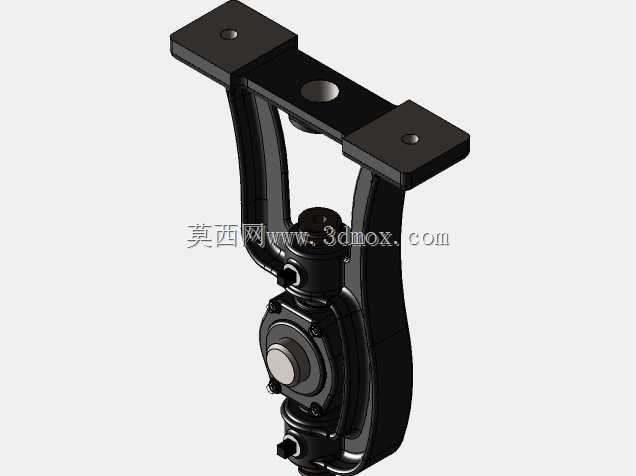

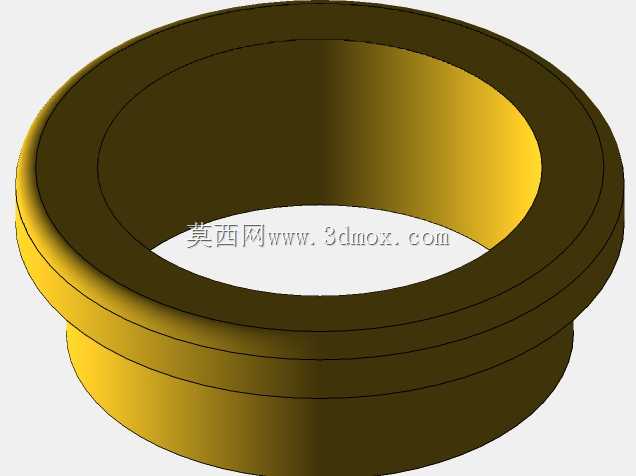

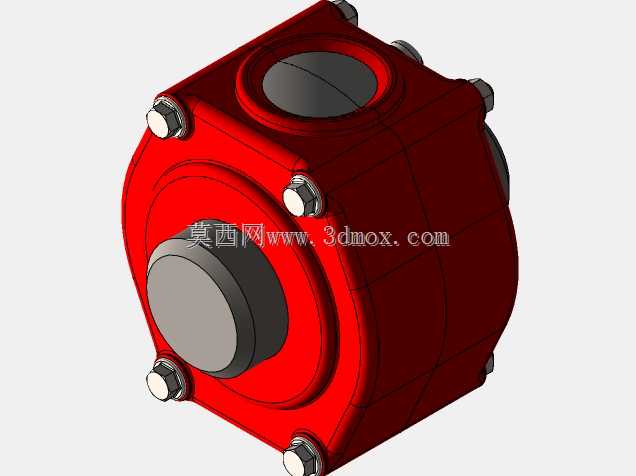

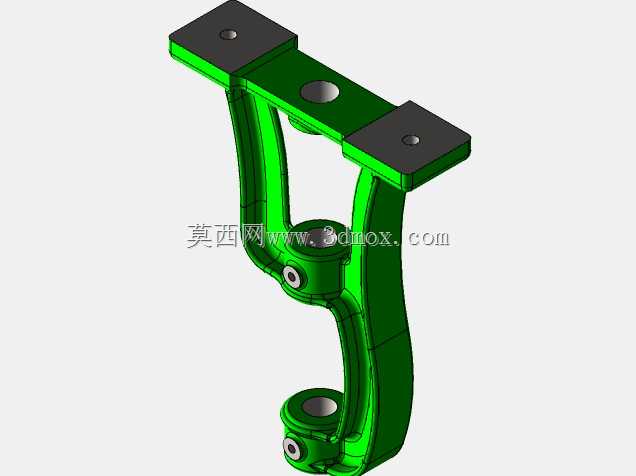

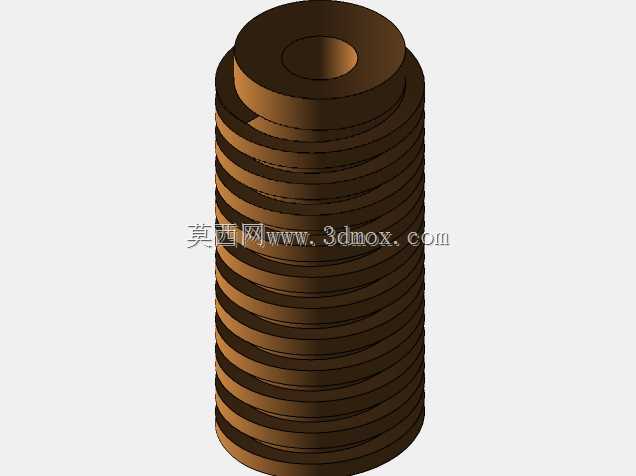

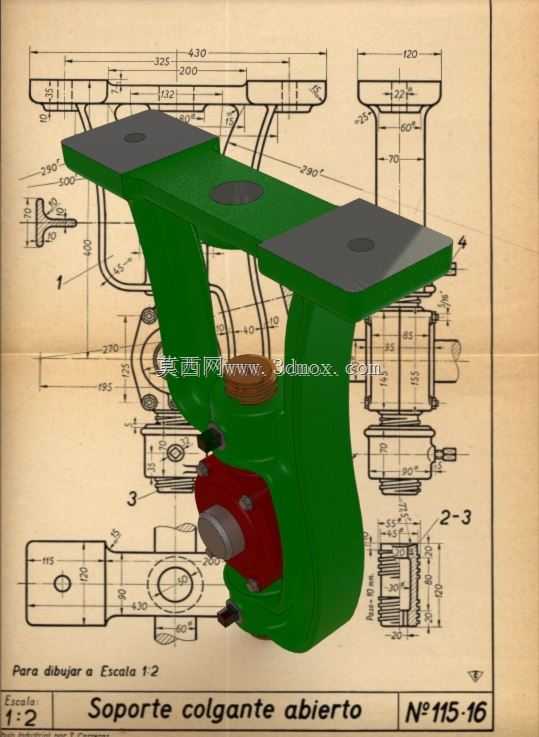

这类开放式悬挂承载构件，多应用在工业管线布设、小型设备侧装挂载、车间工位辅助吊具安装场景中，核心作用是在垂直立面与水平挂载面之间形成稳定的支撑过渡，避免挂载部件直接与安装基面硬接触造成应力集中。从结构设计逻辑来看，整体采用C型开放式框架结构，没有设置封闭的环形围挡，目的是给挂载部件预留足够的侧向安装操作空间，安装时不需要将部件从框架端部穿入，可直接从侧向卡入安装位，大幅降低狭小空间内的装配难度。框架主体采用大圆弧过渡的变截面梁结构，在上下两个安装端点位置做了局部加厚处理，对应安装孔位周边设计了加强凸台，避免螺栓锁紧时局部压应力过大造成基材变形；框架两支臂的截面尺寸从端部安装位向中间弧形段逐步收窄，在保证整体抗弯刚度的前提下尽可能减少结构自重，避免不必要的材料冗余。中间的红色连接座是核心的载荷传递部件，其与绿色框架的上下接触面都设置了定位止口，装配时可以快速对齐安装孔位，不需要反复调整同轴度，连接座内部预留了标准的螺纹安装接口，可适配不同规格的挂载连接件，不需要额外加工转接板。从安装边界来看，框架上下安装端的孔位间距按照常规工业挂载的通用间距设计，安装基面只需要预留对应位置的螺栓过孔即可完成固定，侧向开放空间的宽度可以覆盖多数直径在120mm以内的圆柱类挂载部件，不会出现部件与框架支臂干涉的情况。设计时特意将框架的受力路径做了圆弧化处理，载荷从中间连接座传递到上下支臂时，不会出现直角拐点造成的应力集中问题，经过受力校核，在额定挂载载荷下，框架最大变形量控制在0.2mm以内，完全满足常规工业场景的挂载精度要求。这类构件在实际使用中，不需要配套复杂的安装工装，普通内六角扳手即可完成全部装配操作，后期维护更换挂载部件时，也不需要拆卸整个框架，只需要松开中间连接座的固定螺栓即可完成部件更换，大幅降低后期运维的工作量。结构表面的圆角处理全部按照机械安全设计规范要求设置，没有尖锐的棱角，避免安装维护过程中造成人员磕碰划伤，适配车间、设备舱、管线廊道等多种安装环境。
