急停按钮与末端限位开关结构设计

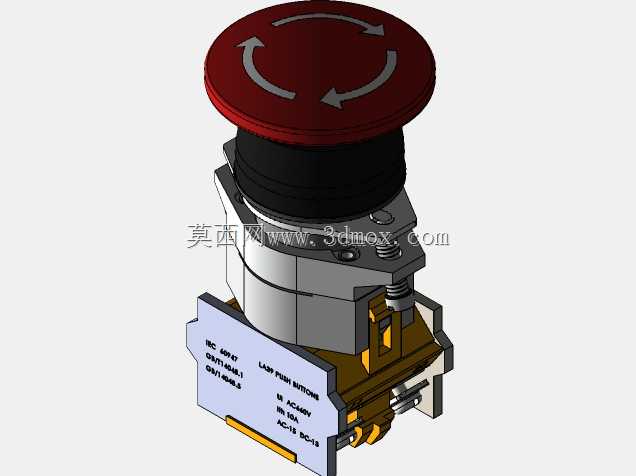

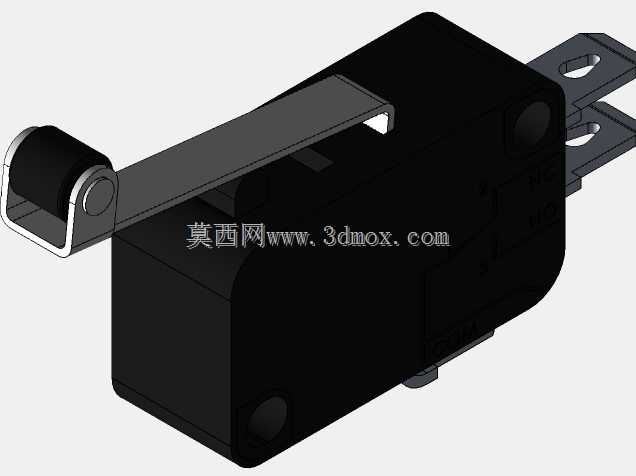

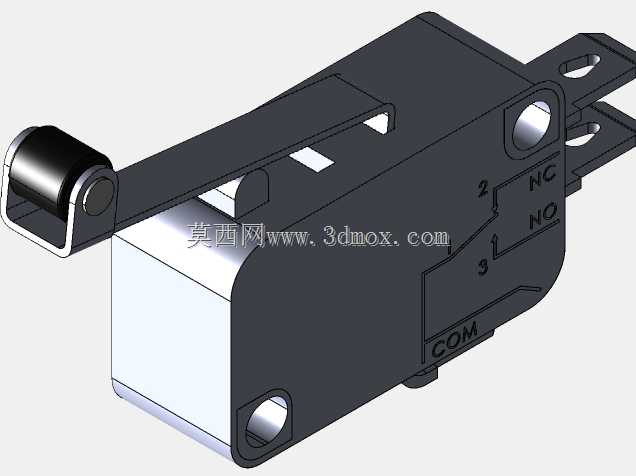

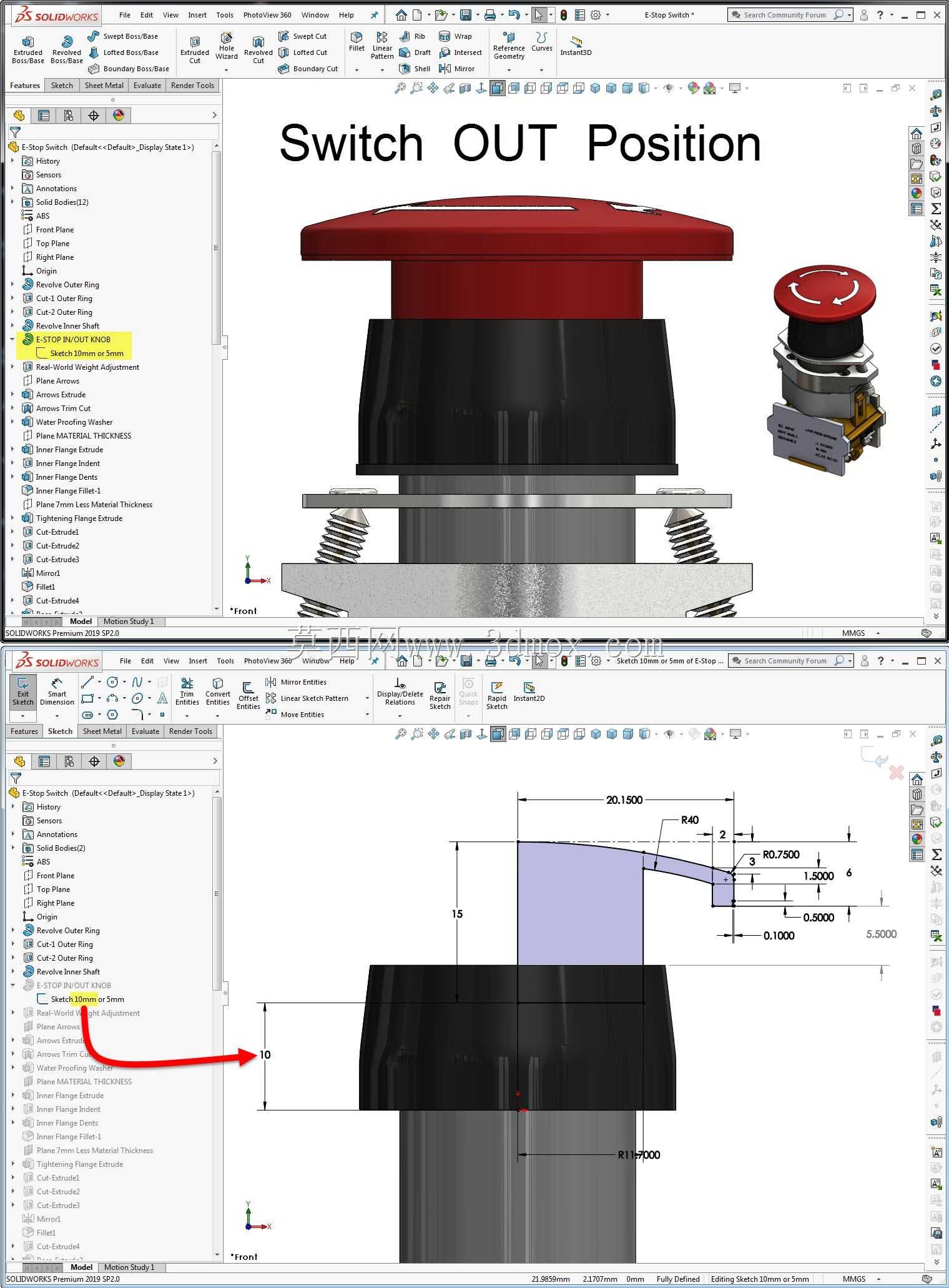

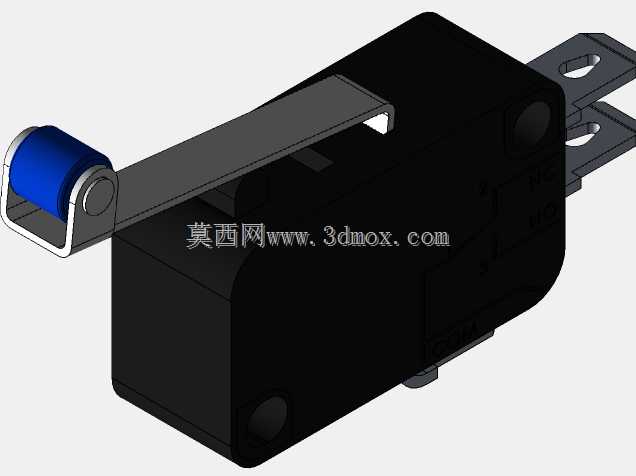

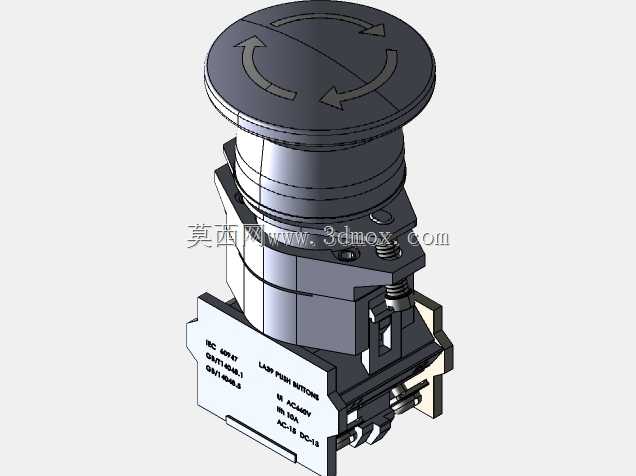

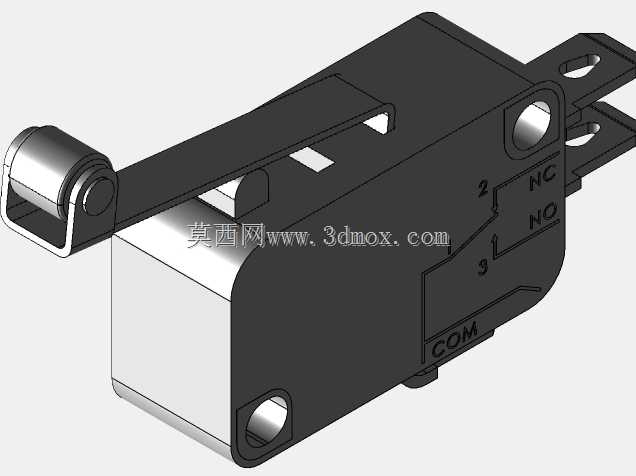

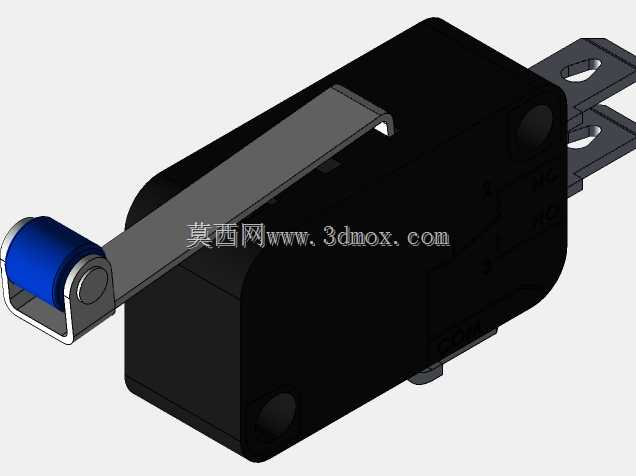

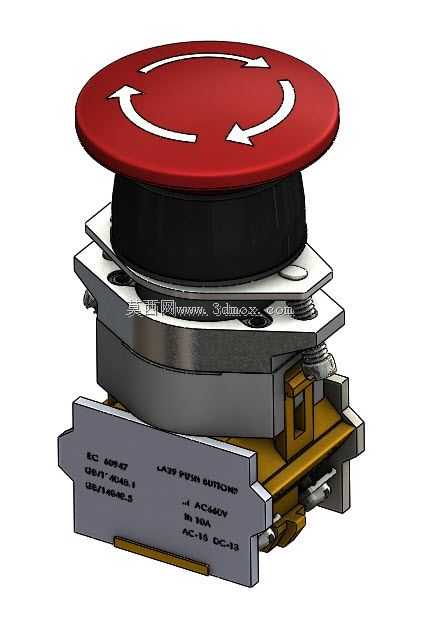

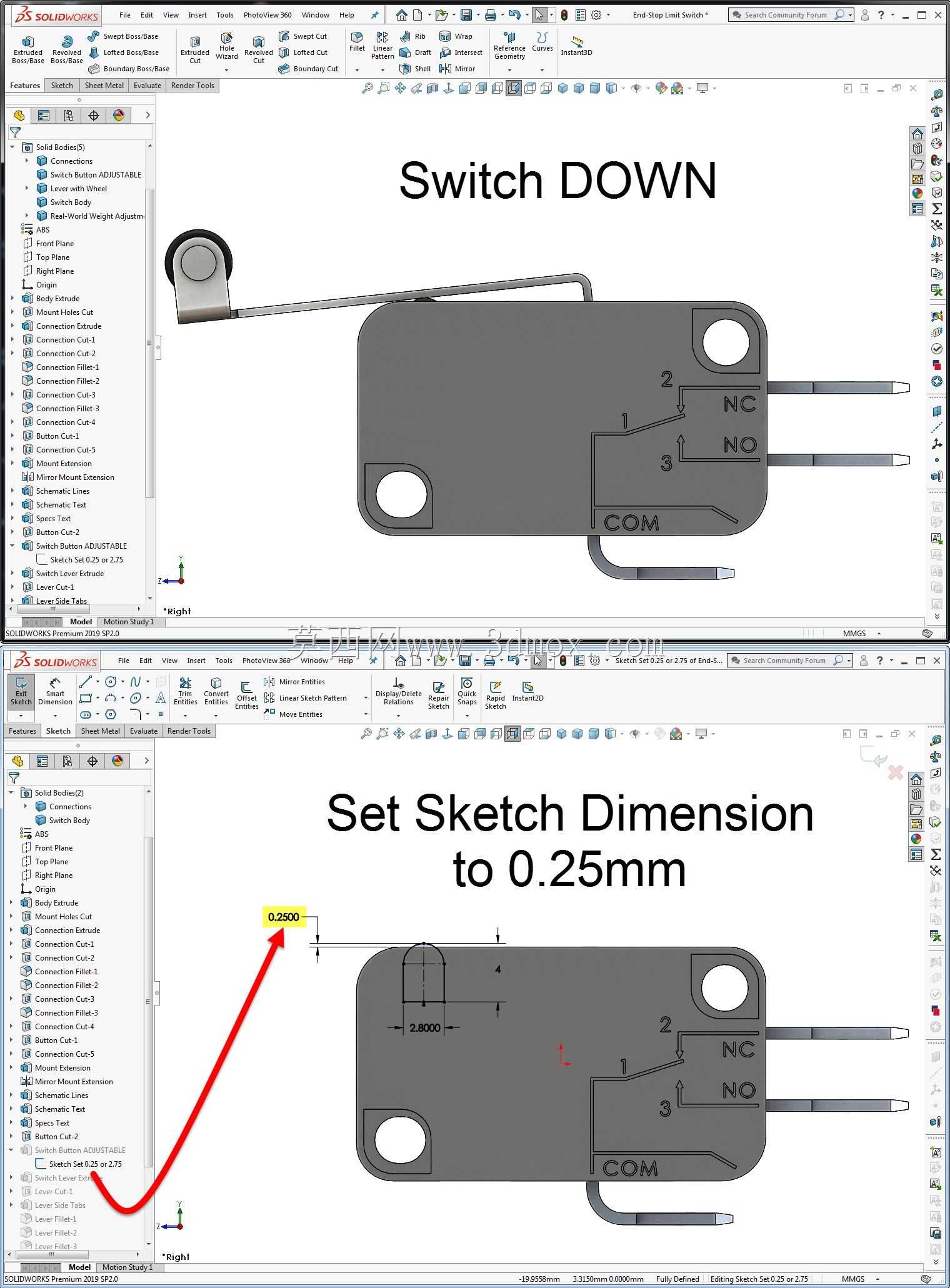

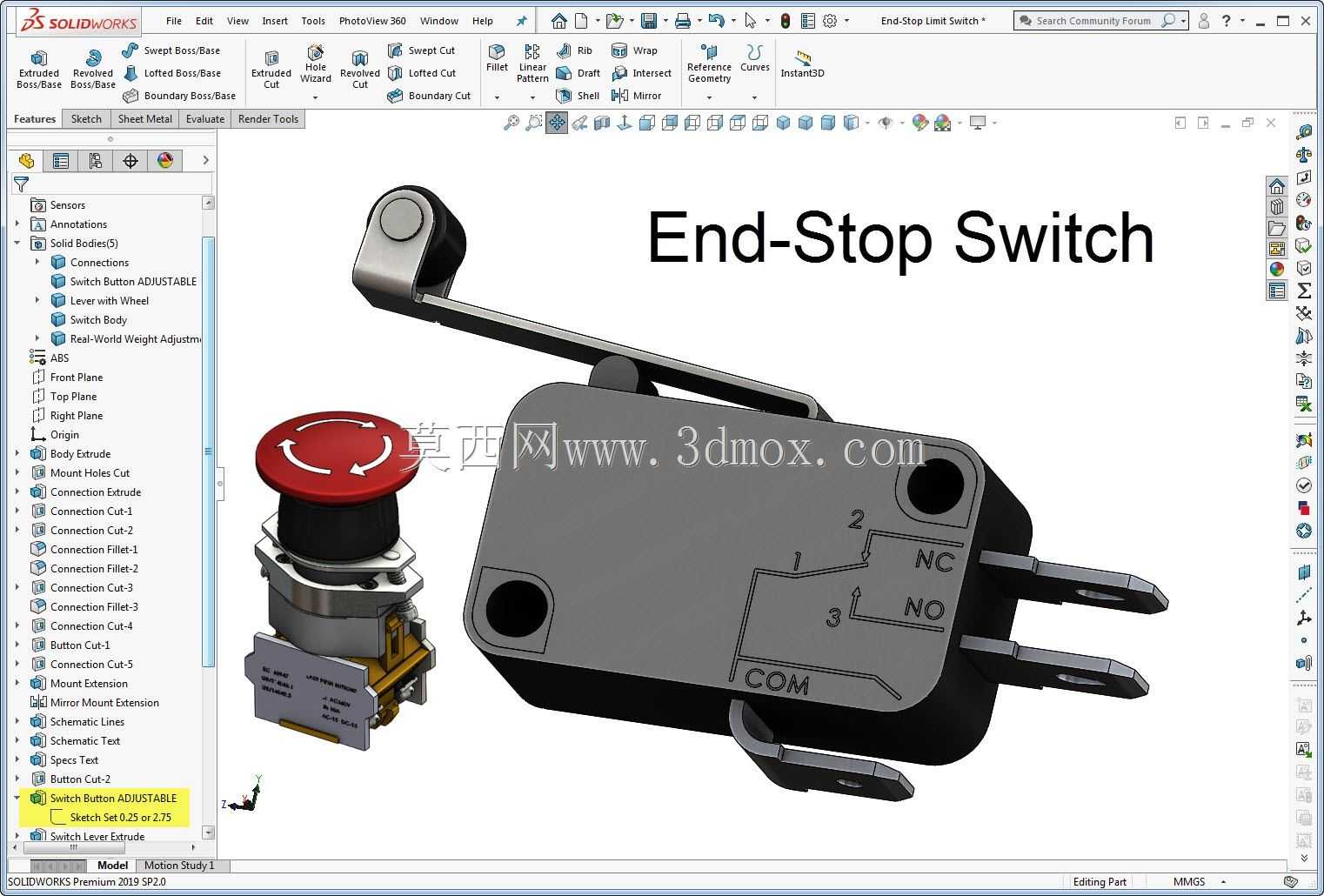

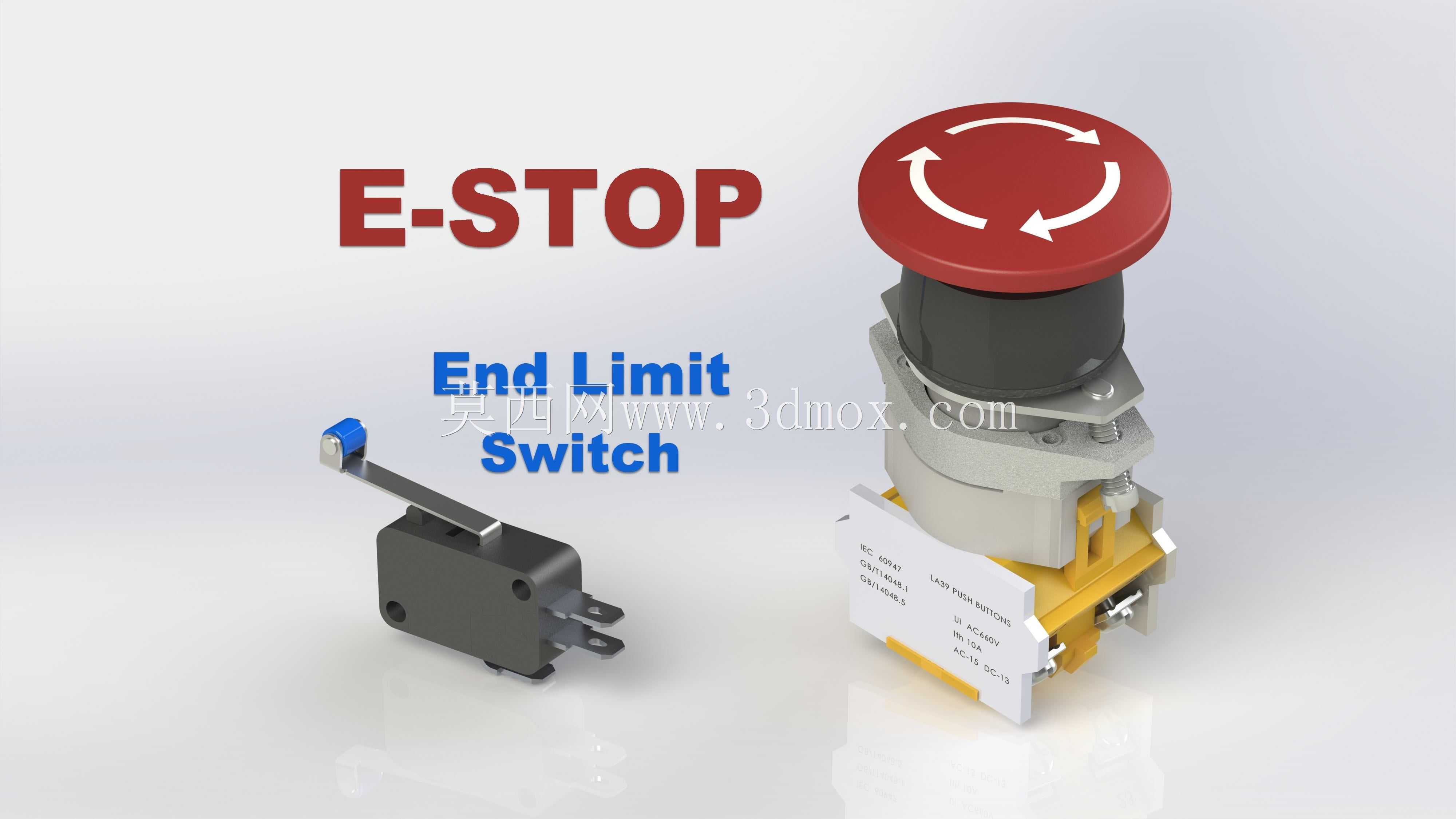

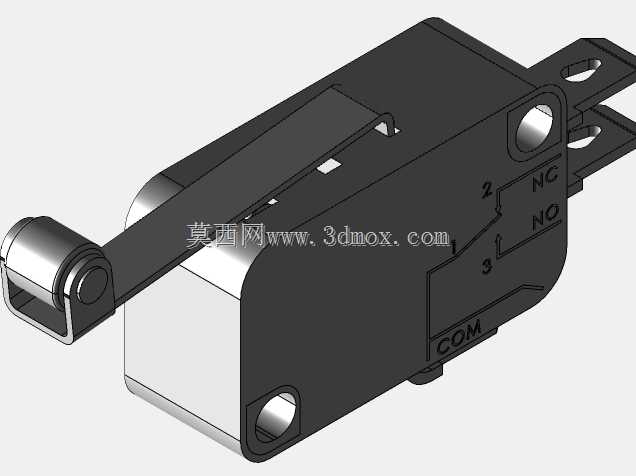

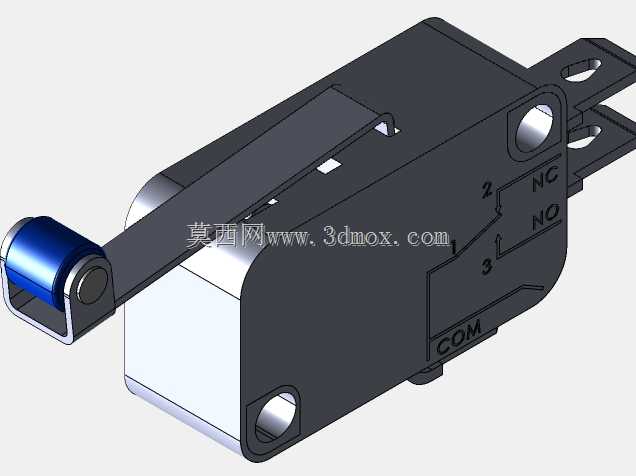

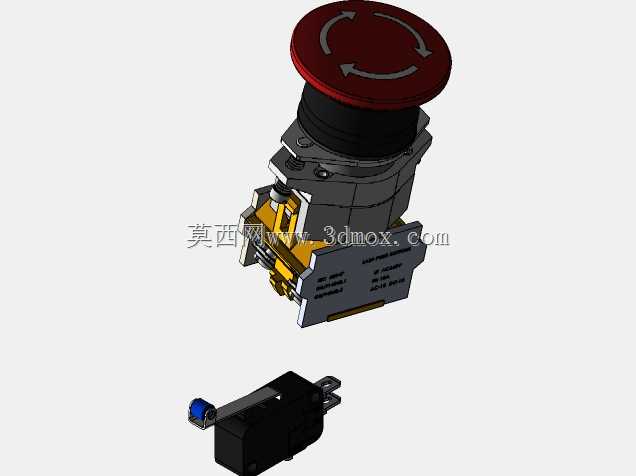

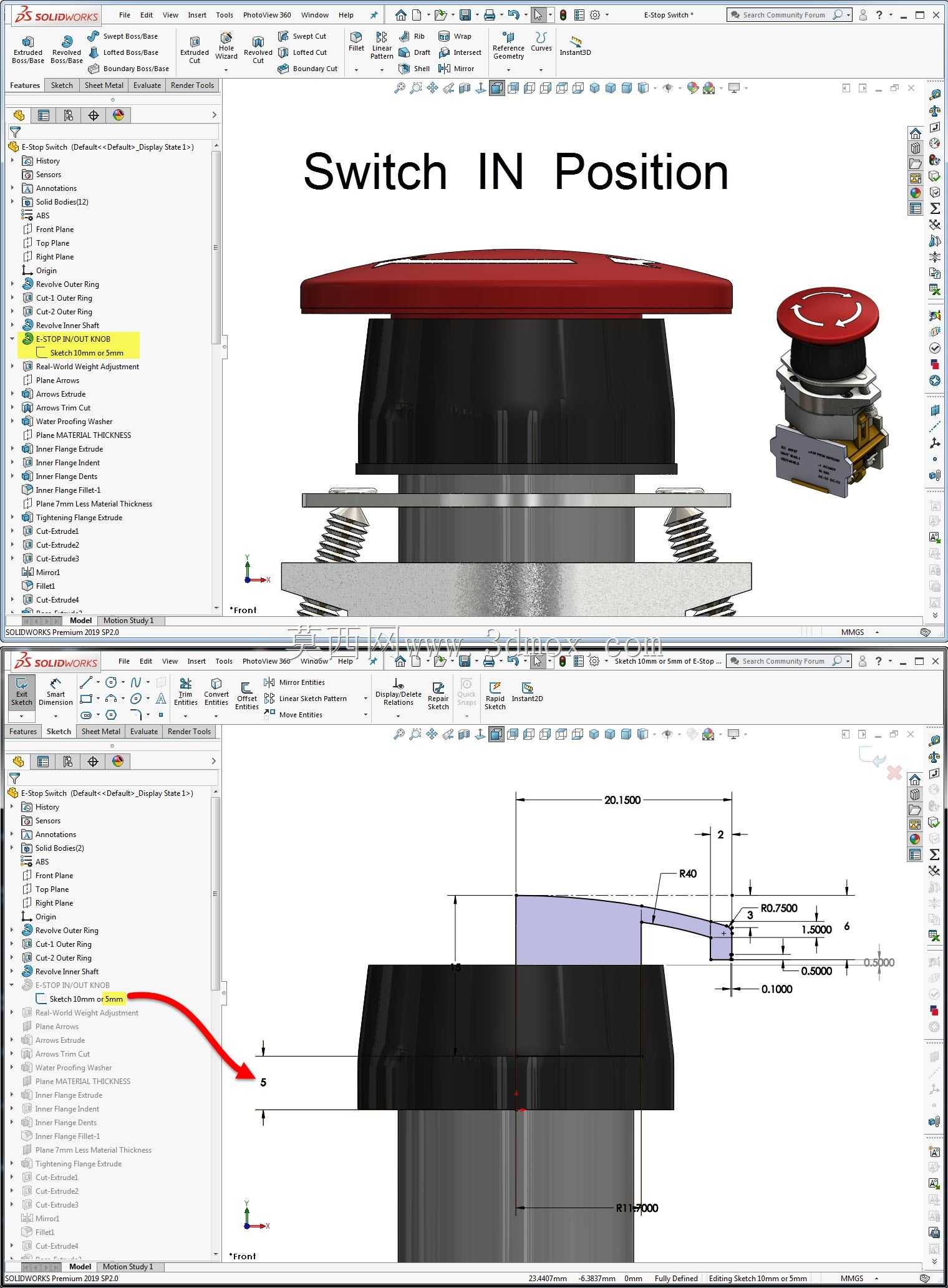

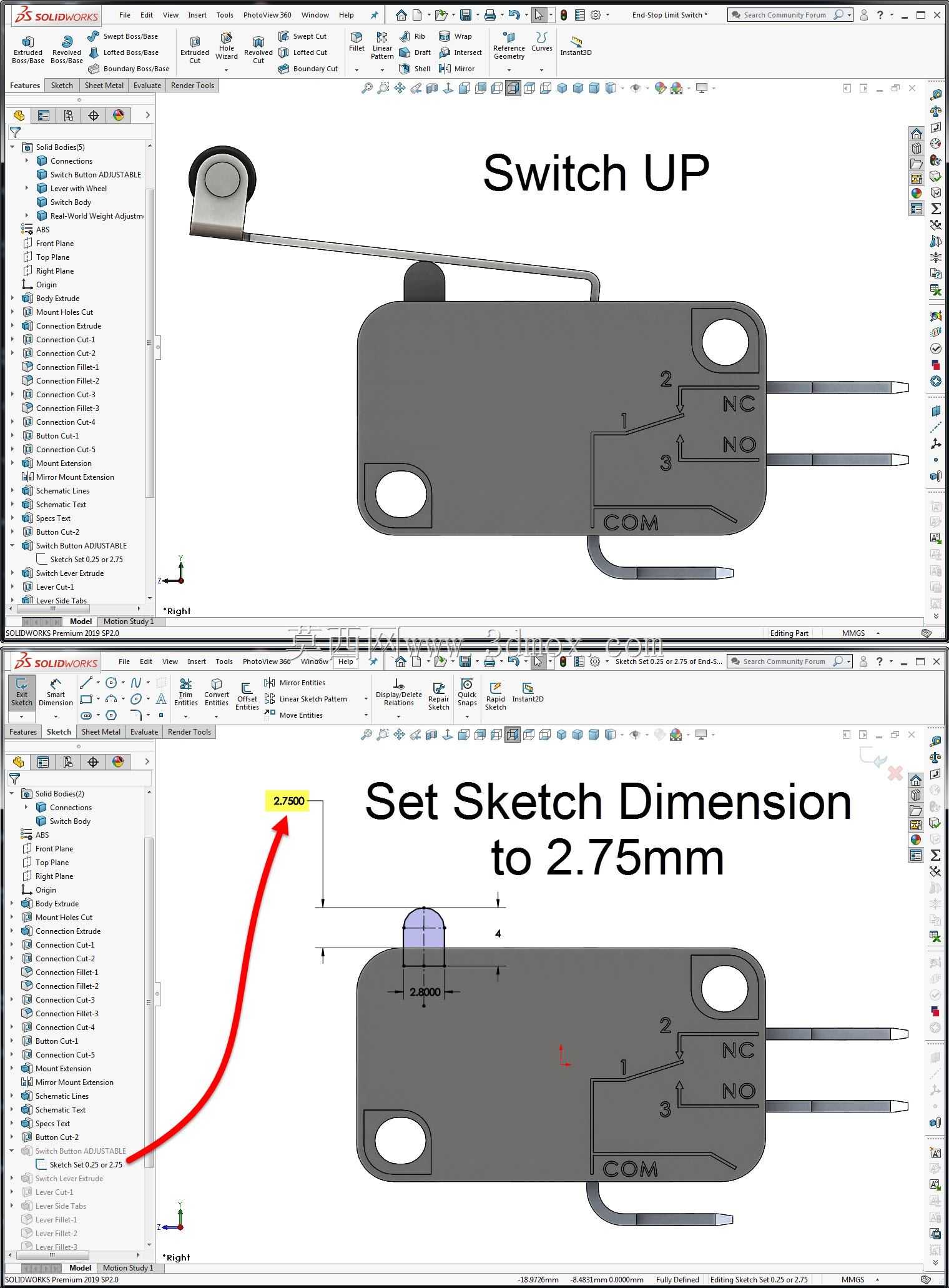

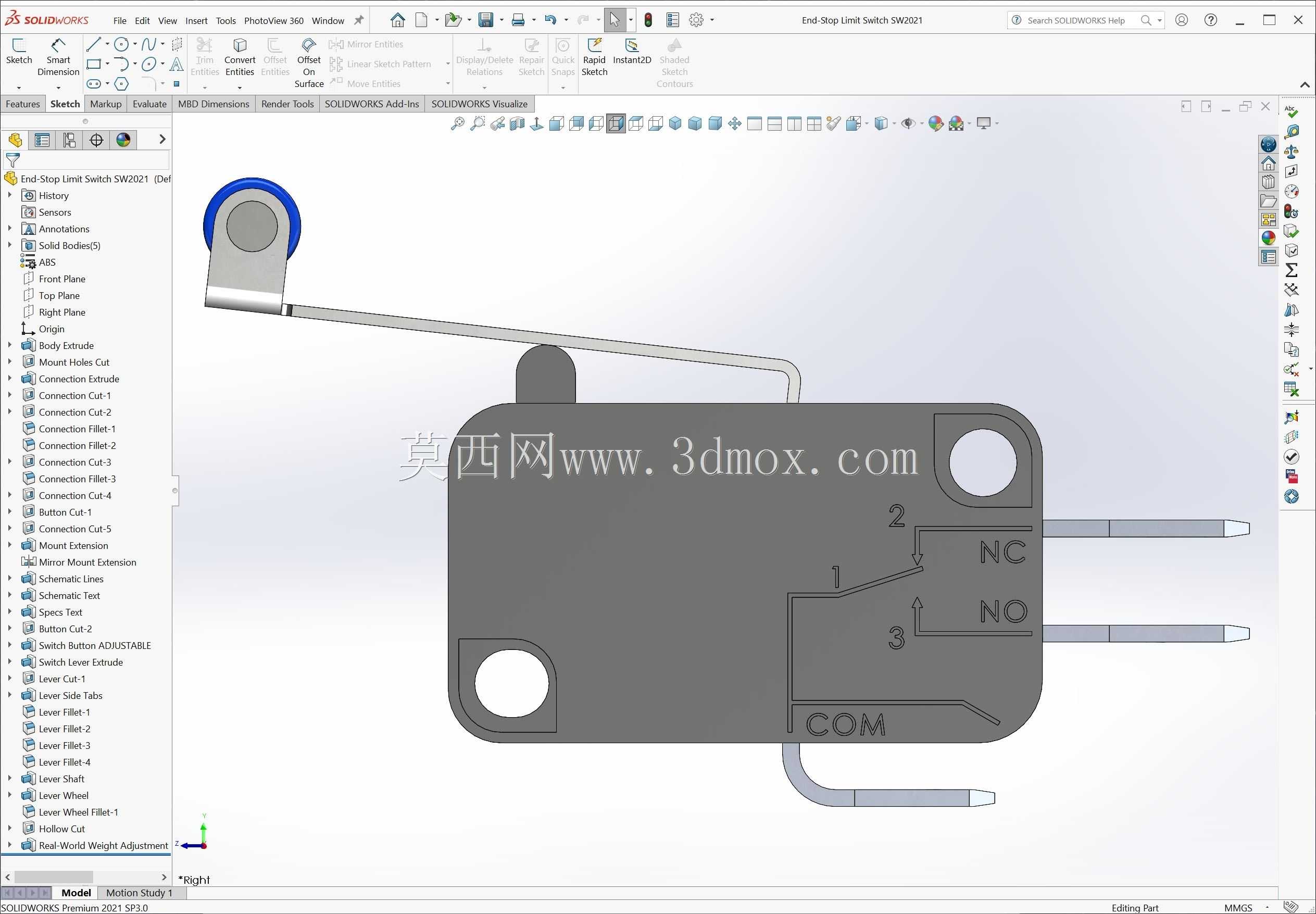

在各类工业生产设备的电气控制回路里，急停元件与末端限位开关是保障设备运行安全、规避机械碰撞风险的核心基础部件，这套三维结构完整还原了两类元件的真实装配关系与细节特征，可直接用于设备布局阶段的干涉校验、操作工位的人机工程校核工作。急停按钮采用红色蘑菇头按压式结构，头部旋转复位的结构特征完全符合工业安全元件的设计规范，头部按压面的直径适配操作人员戴劳保手套的操作场景，按压行程的冗余设计能避免日常轻微磕碰触发误停机，按钮本体的安装座采用标准卡口式结构，适配常规电气柜的安装开孔尺寸，安装时不需要额外定制开孔工装，底部触点模块的分层结构清晰呈现了常闭触点断开、常开触点闭合的动作逻辑，建模时还原了触点间的绝缘隔层结构，能直观看到元件动作时的触点行程变化。末端限位开关采用摆杆式触发结构，摆杆端部的触发滚轮采用耐磨材质设计，能减少设备运动部件反复触碰带来的磨损，开关本体的外壳采用高强度绝缘材质，安装孔位的位置、孔径都参照行业通用规格设计，不管是安装在型材机架上还是设备钣金内壁，都能直接匹配常规的固定螺丝规格，不需要额外加工转接安装板。做设备三维布局时，很多新手容易忽略这类小元件的安装边界，要么把急停按钮布置在被设备结构件遮挡的位置，要么把限位开关的触发摆杆和运动部件的运动轨迹干涉，这套模型把两类元件的外形轮廓、突出高度、操作活动范围都做了精准还原，导入设备总装后可以直接模拟操作空间是否充足，检查限位触发时摆杆的压下行程是否在额定范围内，避免后期实物装配时出现操作不便或者触发失效的问题。从结构设计细节来看，急停按钮的头部和本体之间的密封结构、限位开关摆杆的转轴复位弹簧结构都做了完整呈现，能帮助刚接触电气元件选型的设计人员快速理解这类安全元件的内部动作逻辑，在做布线设计时，也能参照模型上的接线端子位置预留足够的走线空间，避免线缆和元件活动部件产生摩擦。
