三辐式环形紫色操控把手轮结构设计

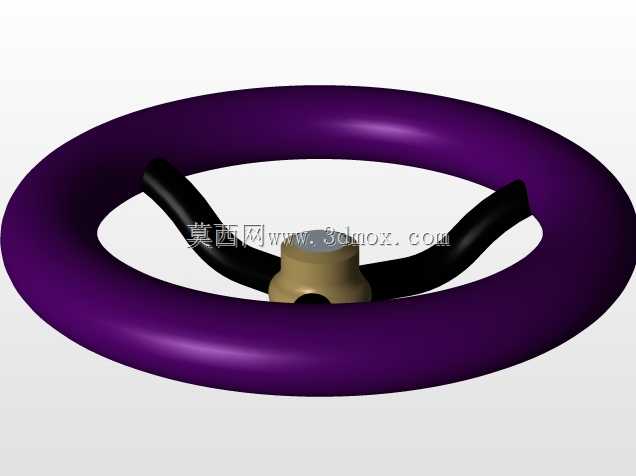

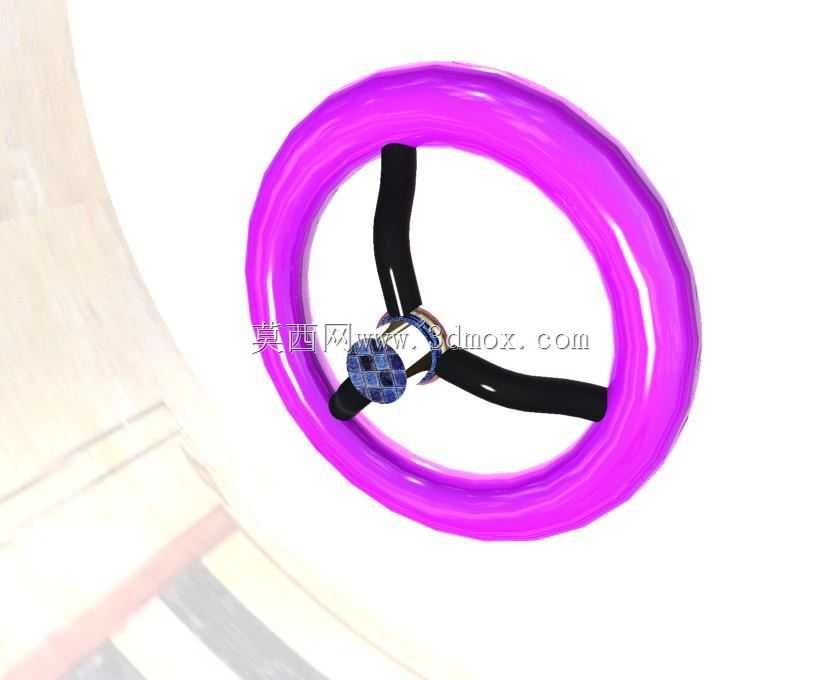

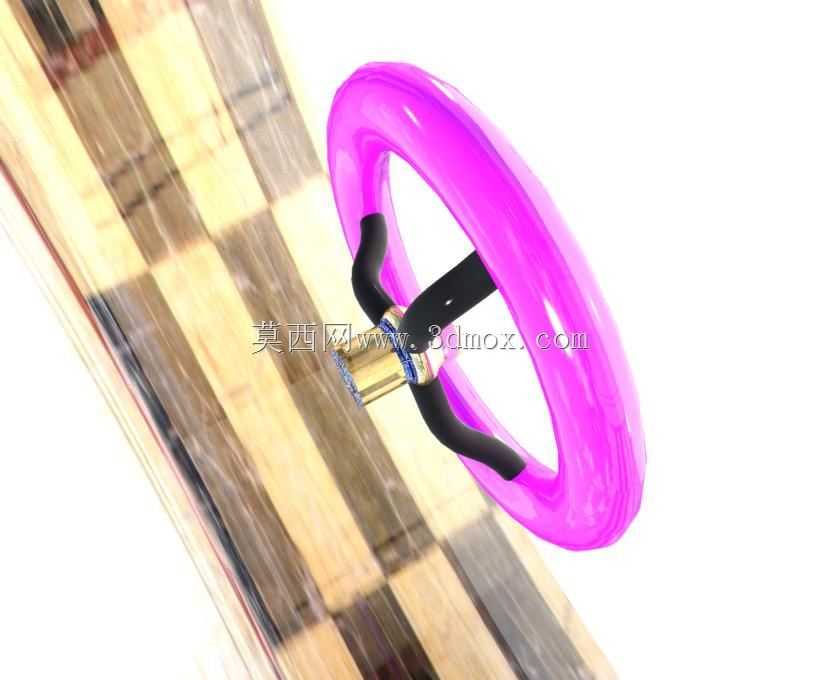

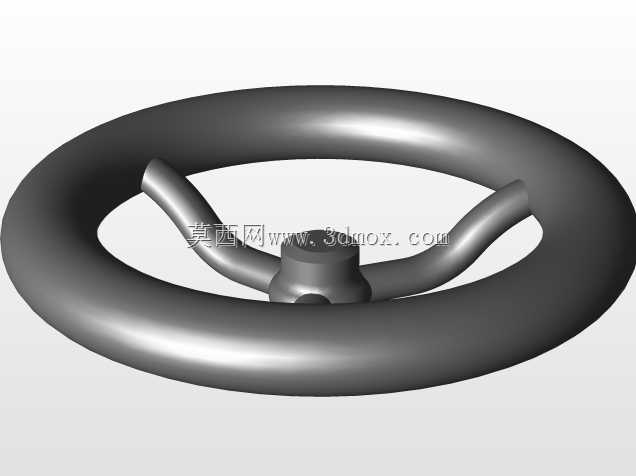

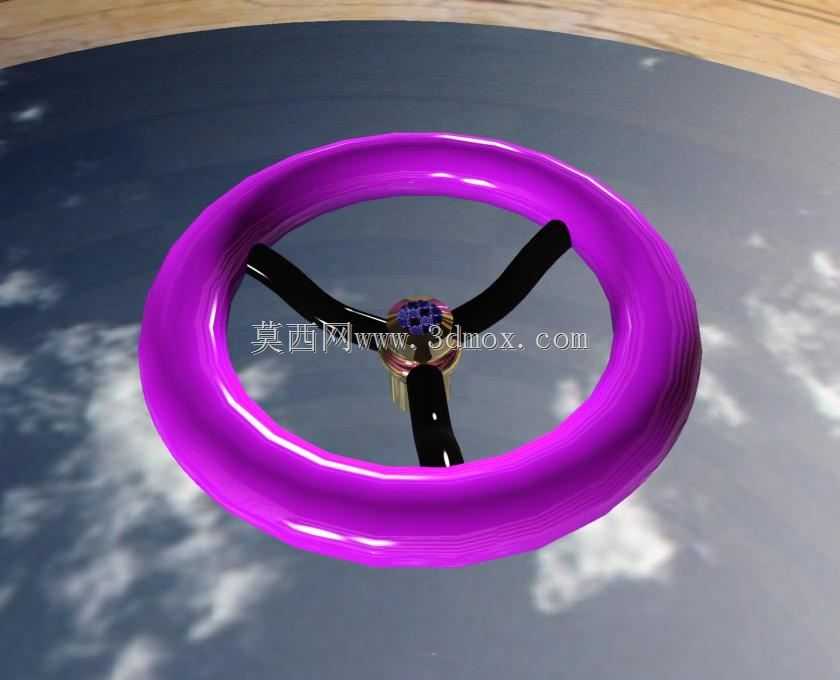

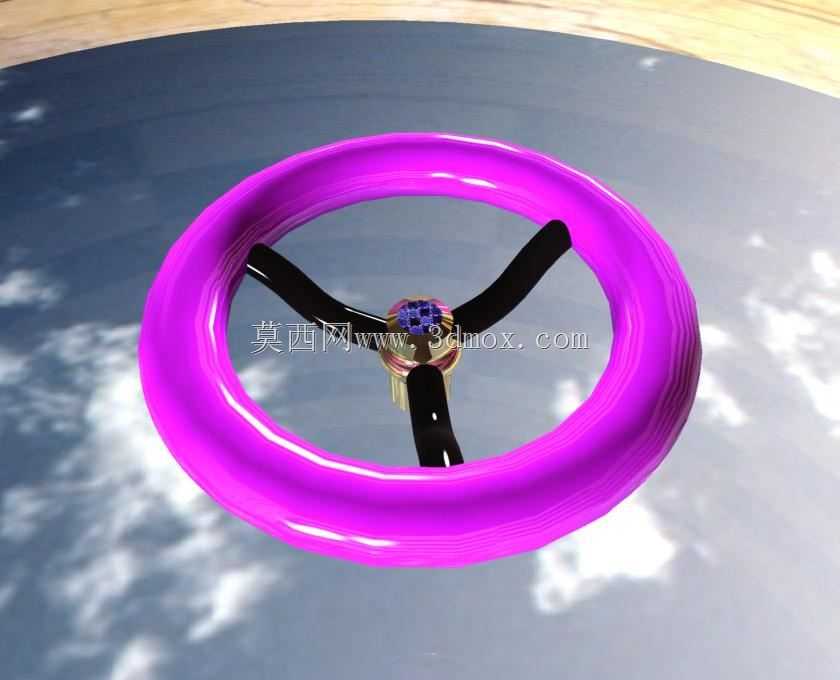

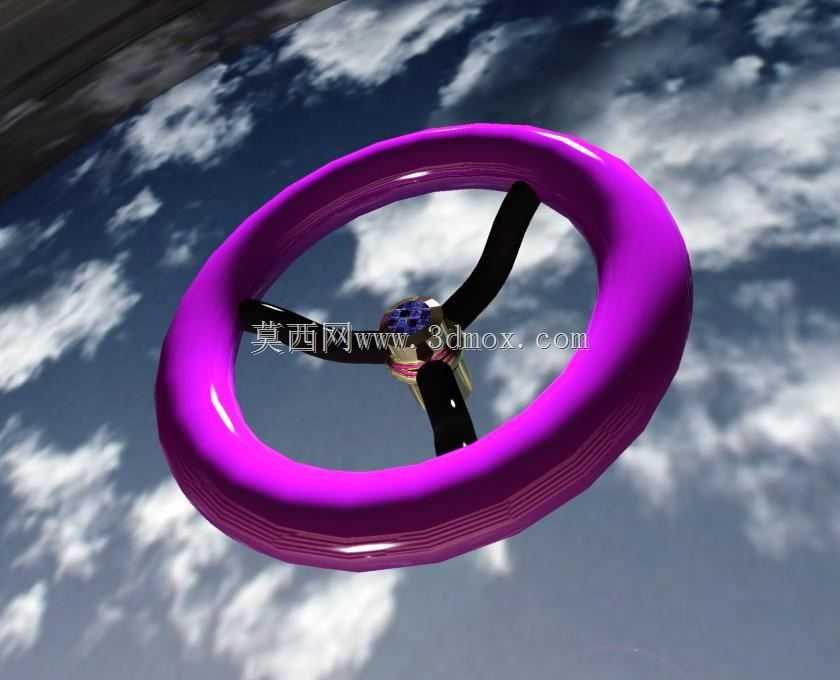

这类三辐式环形手轮常应用在各类需要手动微调、启闭操作的工业设备上，常见于管道阀门调节端、中小型机床进给操控位、试验台架锁紧机构、轻工设备工位调整端，操作人员通过握持环形外圈施加扭矩，完成机构的位置调整、通断控制或者锁止动作，相比直柄式手轮，环形结构能在任意角度提供握持施力点，操作时不需要刻意找握位，连续转动过程中施力更顺畅，不会出现握柄转到死角需要换手的情况。从结构设计来看，这款手轮采用三辐条连接中心安装座与外圈握环的布局，三根辐条呈120度均匀分布，相比两辐结构，三辐布局在同等材料用量下抗扭刚性更好，转动时的受力分布更均匀，不会出现单侧辐条应力集中的问题，辐条采用窄幅流线型截面，既减少了材料冗余，也能避免操作时辐条边缘剐蹭操作人员衣物，中心安装座预留了与阀杆、设备转轴配合的安装孔位，安装时可通过键连接或者顶丝固定，保证扭矩传递过程中不会出现打滑空转的情况。外圈握环做了圆润的弧面过渡，握持时贴合手掌弧度，长时间操作不会硌手，表面做了亮面处理，日常工况下沾附的油污、灰尘很容易擦拭清理，适合车间多尘、多油污的使用环境。设计过程中需要重点把控握环的外径尺寸，要匹配对应操作场景的施力需求，需要大扭矩操作的工况下握环外径会适当放大，利用杠杆原理降低操作人员的施力力度，而需要精细微调的场景则会适当缩小外径，避免转动幅度过大难以控制调节精度；安装边界上要保证中心安装座的配合尺寸与对接轴径完全匹配，辐条的延伸范围不能超出设备预留的操作空间，避免转动过程中与周边的设备护罩、管线发生干涉，同时要核算手轮整体的转动惯量，保证转动时的手感阻尼适中，不会因为惯量过大出现调节过冲的情况，也不会因为刚性不足导致施力时握环出现形变影响操作精度。实际选型应用时，还要考虑手轮的安装高度，要保证操作人员站立或者坐姿操作时，手臂自然弯曲就能握持到握环，不需要过度抬臂或者俯身，降低长时间操作的疲劳感，三辐的结构也方便操作人员在戴劳保手套的状态下操作，不会出现卡手套、握不住的情况，适配车间常规的操作防护要求。
