双排阶梯型2mm间距PCB接线连接器结构

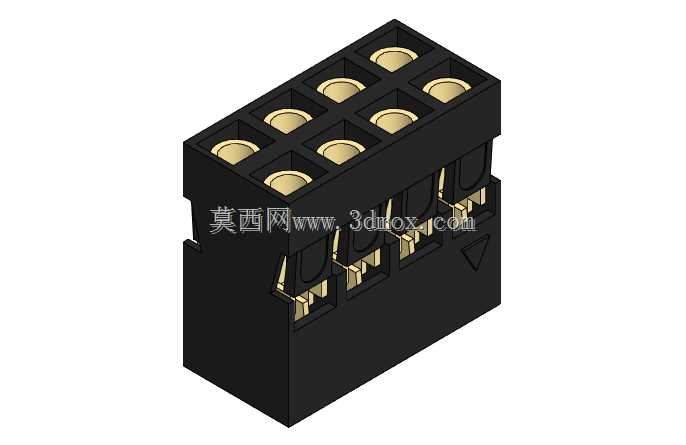

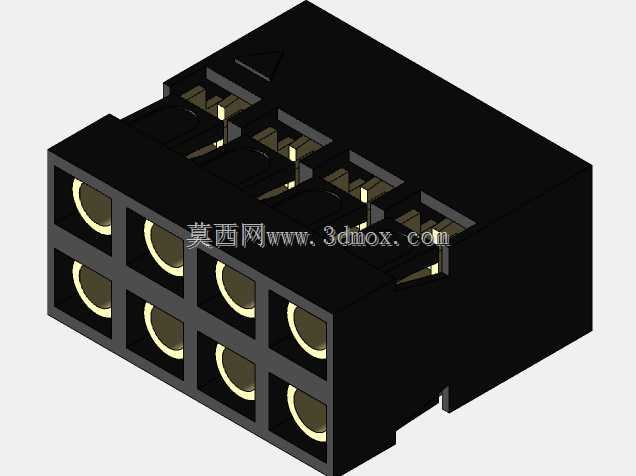

这款双排PCB连接器主要面向板载接线场景设计，在工业控制板卡、小型电源模块、嵌入式设备主板的接线环节中应用广泛，能够实现板外导线与PCB板载电路的可靠导通连接，替代传统直焊导线的接线方式，降低现场接线的操作难度，同时提升后期维护的拆装效率。产品采用2毫米接触间距设计，双排引脚呈阶梯型排布，单排4个接线位总计8个导通回路，阶梯排布的设计能够避免上下排接线操作时的空间干涉，接线时无需倾斜导线即可顺利完成压线操作，适配22-26AWG线径的单股或多股导线，压线部位采用镀金接触件，能够降低接触电阻，在长期通电工况下减少接触部位的发热损耗，同时具备一定的抗腐蚀能力，适配常规工业环境下的使用需求。从结构设计层面来看，连接器主体采用耐高温绝缘工程塑料注塑成型，绝缘本体的侧壁设置有导向定位结构，在PCB焊接装配时能够与板上预留的定位孔配合，避免过炉焊接时出现偏移浮高问题，引脚采用弯脚设计，焊接端与PCB焊盘贴合长度经过匹配设计，能够满足波峰焊或手工焊接的吃锡要求，焊接后具备足够的机械强度，可承受常规接线操作下的拉扯力不会出现引脚脱焊问题。绝缘本体的接线端设置有防呆三角标识，能够避免接线时出现方向错装，每个接线位的压线弹片经过弹性优化，反复插拔接线后仍能保持足够的夹持力，不会出现导线松脱接触不良的问题。安装边界方面，连接器本体的长宽高尺寸适配紧凑型板卡的布局需求，双排阶梯排布的引脚在PCB上占用的横向空间小于同回路数的直排连接器，能够帮助设计人员压缩板上接线区域的占用面积，在空间受限的小型化设备板卡设计中具备布局优势，本体底部与PCB板面预留有微小间隙，焊接后能够避免助焊剂残留堆积在本体与板面之间，降低绝缘风险。在实际选型使用中，该连接器可匹配同规格的板端插座实现板对板连接，也可直接压接导线实现线对板连接，接触件的插拔寿命满足常规工业设备的维护周期需求，绝缘材料的耐温范围覆盖常规焊接工艺的温度曲线，过炉时不会出现本体变形、接触件移位的问题。
