木工手摇钻孔工具结构设计

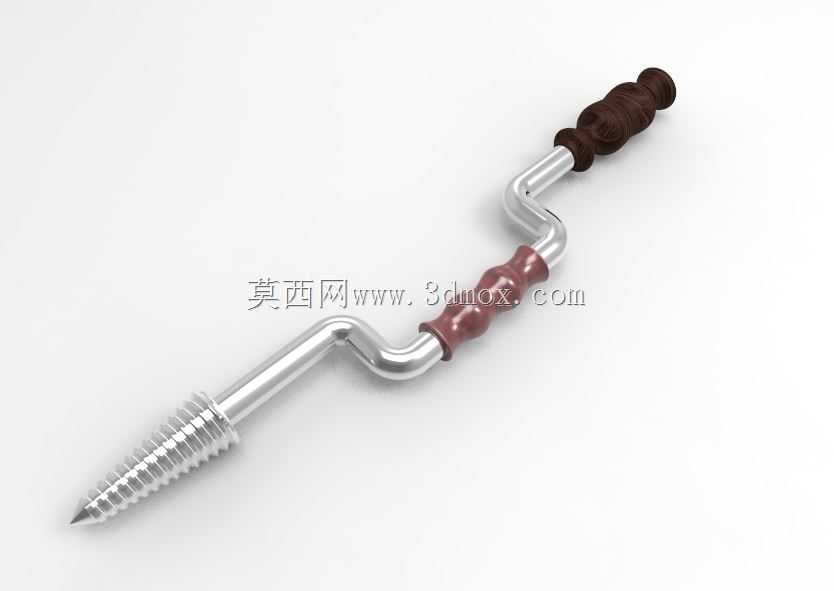

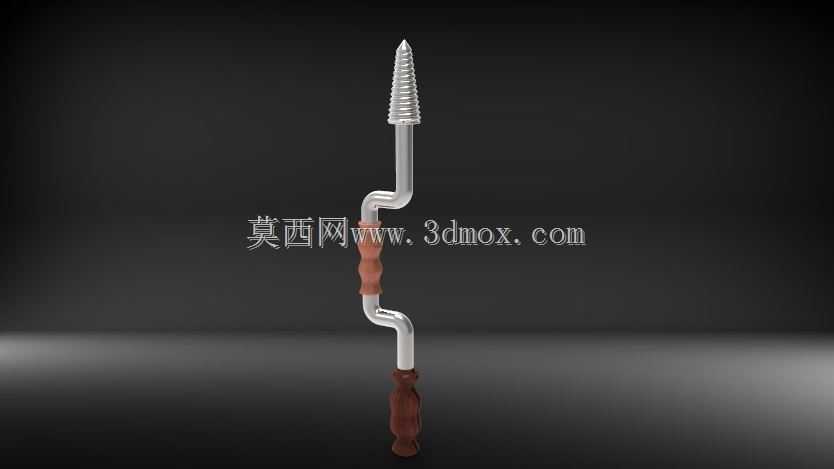

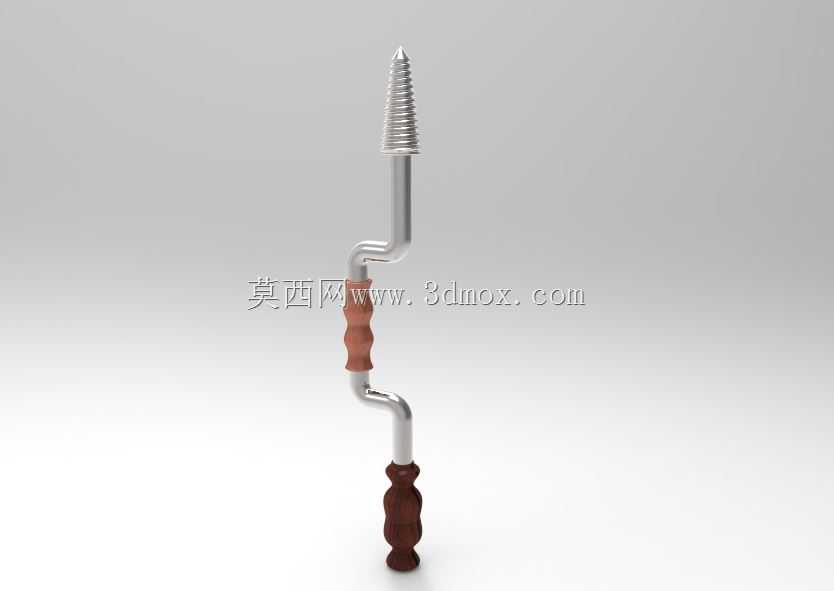

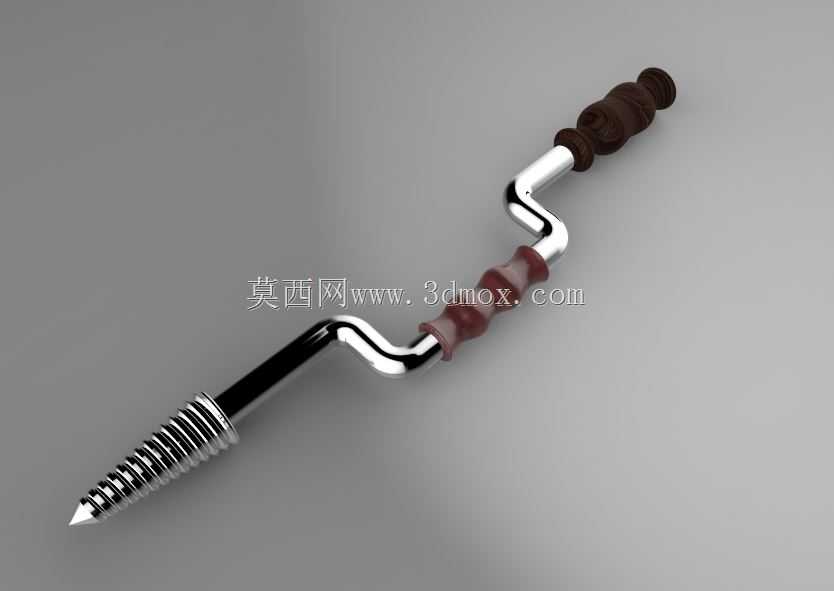

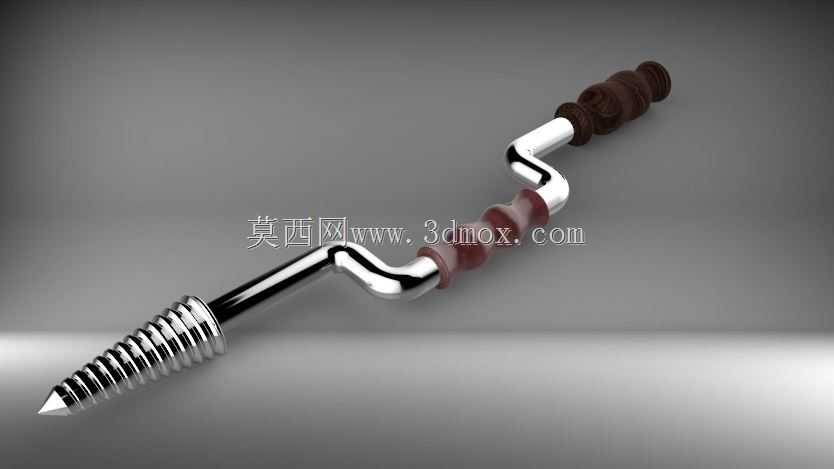

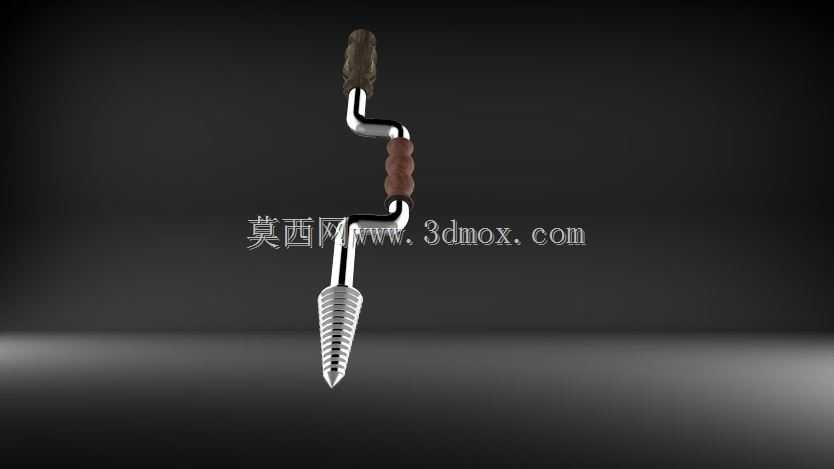

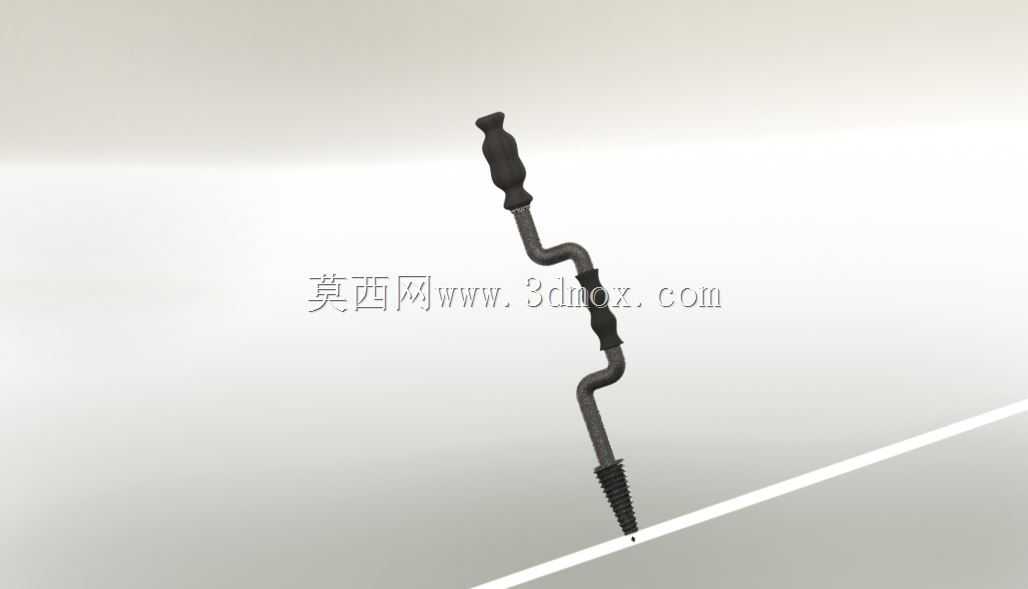

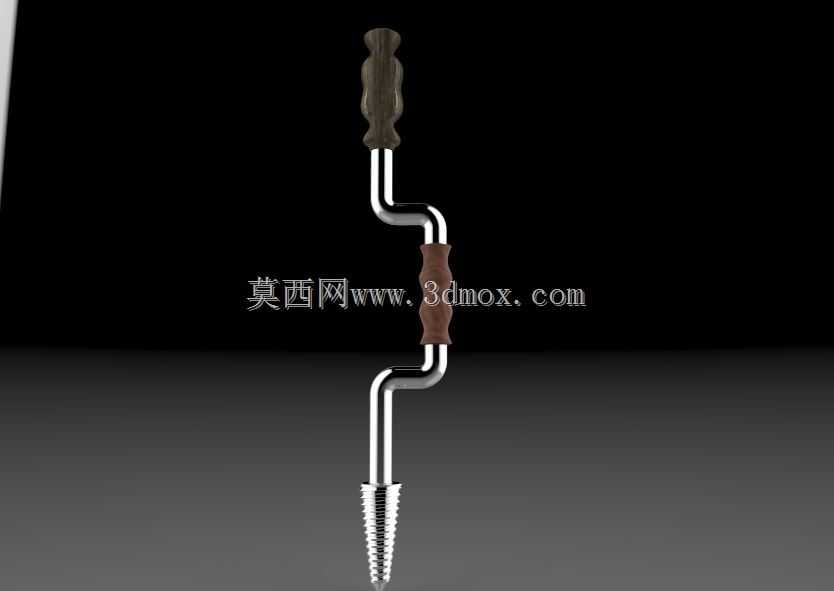

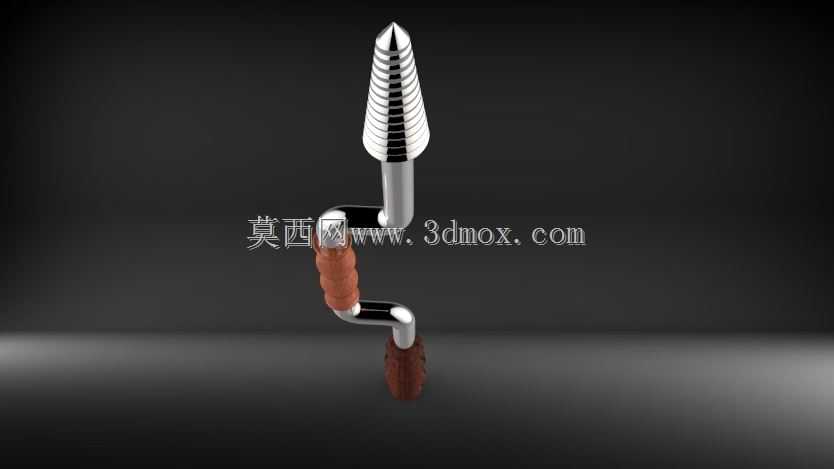

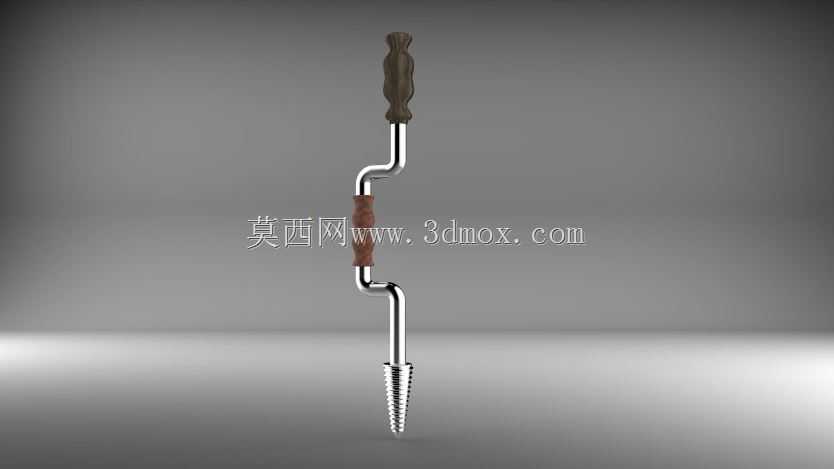

这款手动钻孔工具主要面向木工作业场景设计，在无电力供应的户外木作、传统家具榫卯加工、小型木料现场开孔作业中具备不可替代的使用价值，尤其适合对钻孔精度要求不极端、作业点位零散的零散木加工场景，相比电动钻孔设备，它不会产生线缆牵绊、电池续航不足的问题，操作时的进给力完全由操作人员手动控制，能更好适配软质木料的低速钻孔需求，避免电动工具高速切削带来的木料劈裂、孔壁烧焦问题。从功能结构来看，工具前端采用带自攻导向的螺纹钻尖，钻尖部分的切削刃经过角度优化，钻入木料时无需预先打定位孔，就能依靠前端螺纹的自牵引作用稳定吃入木料，不会出现普通直柄钻头打滑偏移的问题；中段的曲柄弯折结构是整个工具的力传递核心，弯折半径经过人体工程学匹配，操作人员握持中部握位转动曲柄时，能以较小的手腕摆幅获得足够的钻杆旋转扭矩，不需要施加过大的轴向推力就能完成钻孔作业；尾端的木质握柄采用多段凸缘结构，贴合掌心握持形态，转动时能分散手掌受到的反作用力，长时间作业也不会产生明显的硌手感。设计过程中重点平衡了结构强度与操作便利性，钻杆主体采用一体式金属弯折成型，避免了拼接结构带来的传动间隙，转动时钻杆的径向跳动量控制在极小范围内，能保证钻出的孔道直线度满足木作装配要求；握柄与金属杆的连接部位采用过盈配合加横向销钉固定，承受大扭矩转动时也不会出现握柄松脱打滑的问题。从安装边界与尺寸适配来看，整具工具的长度适配成年人单手握持操作的活动范围，曲柄的回转半径不会与作业面周边的木料结构发生干涉，在狭窄的木工作业空间内也能灵活操作；钻尖部分的直径覆盖常规木作作业常用的开孔尺寸范围，针对不同硬度的木料，可以通过调整施加的轴向压力控制钻进速度，针对较硬的硬木材质，可以适当减慢转动速度，避免钻尖过热退火，针对软木材质则可以适当加快转动节奏提升作业效率。实际使用时，操作人员只需将钻尖对准预先标记的孔位，一只手扶住尾端握柄施加稳定的轴向压力，另一只手转动中部的曲柄握位，就能连续完成钻孔作业，整个过程不需要额外的辅助工装，作业完成后也不需要复杂的维护，只需清理钻尖部位残留的木屑，在金属传动部位涂抹少量防锈油脂即可长期存放。
