金属板特征墙面百叶窗板结构设计

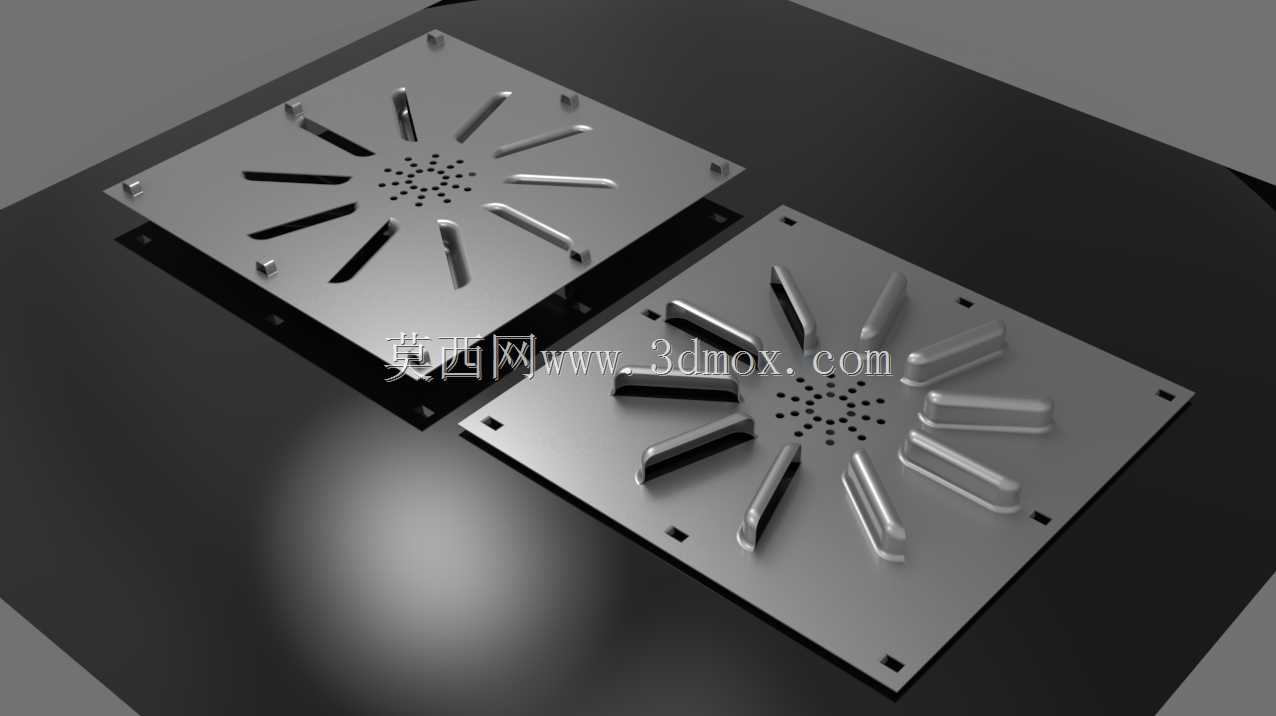

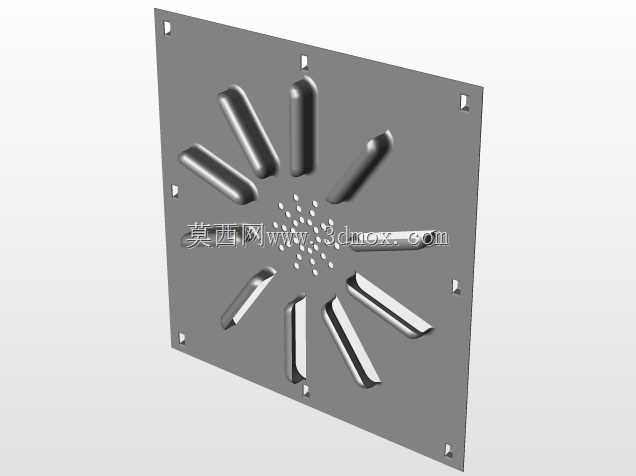

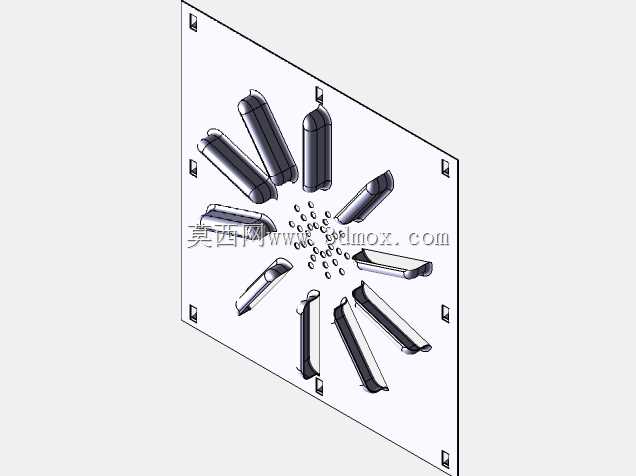

这类带放射状百叶冲型与中心密集孔阵的方形金属板件，多应用在各类柜体、设备舱体的通风散热工位，既可以作为电气柜的侧部通风盖板，也能充当工业设备外壳的气流导流构件，在需要兼顾通风效率与防异物侵入的安装场景中适配性极强。从结构设计逻辑来看，板件整体采用方形平板为基础载体，四角预留的安装缺口与定位孔，能够直接匹配常规柜体的螺装工位，安装时不需要额外做适配裁切，可直接通过螺栓完成固定，安装边界贴合常规电控柜、小型设备舱的侧板开孔尺寸，能覆盖多数工业场景的安装需求。板面的放射状百叶冲型采用同向倾斜的冲压成型结构，每一道百叶的翻边角度经过合理设定，既能够保证气流沿预设方向顺畅通过，又能阻挡外部飞溅的水滴、大粒径粉尘直接进入设备内部，相比普通的冲孔网板，这种百叶结构的通风导向性更强，不会出现气流乱流影响设备内部散热风道的问题。中心区域的密集小孔阵，主要作用是辅助提升中心区域的通风量，同时可以对穿过板面的气流做初步匀流，避免局部通风量过大带起设备内部的积尘。板件的冲压成型过程中，百叶部位的翻边高度控制在合理范围，不会因为翻边过高导致板件整体平面度超差，也不会因为翻边过低影响通风挡护的效果，板件边缘做了去毛刺处理，安装过程中不会划伤操作人员的手部，也不会对配套安装的密封胶条造成切割损伤。在实际设备运行过程中，这类板件安装在设备发热源对应的舱体位置时，百叶的倾斜方向顺着设备内部散热气流的排出方向设置，能够有效降低气流排出的阻力，提升整体散热效率，同时放射状的结构布局也能让板件承受一定的外部冲击，相比直排式百叶结构，放射状排布的结构刚性更好，不容易因为外部磕碰出现百叶变形的问题。板件的材质适配常规冷轧钢板、不锈钢板等常用钣金材料，不同材质选型可以对应不同的使用环境，比如潮湿工况下选用不锈钢板材，普通室内工况选用冷轧钢板做喷塑处理即可满足使用需求，不需要额外做特殊的表面处理就能适配多数工业环境的使用要求。
