直角式进水电磁控制阀结构设计

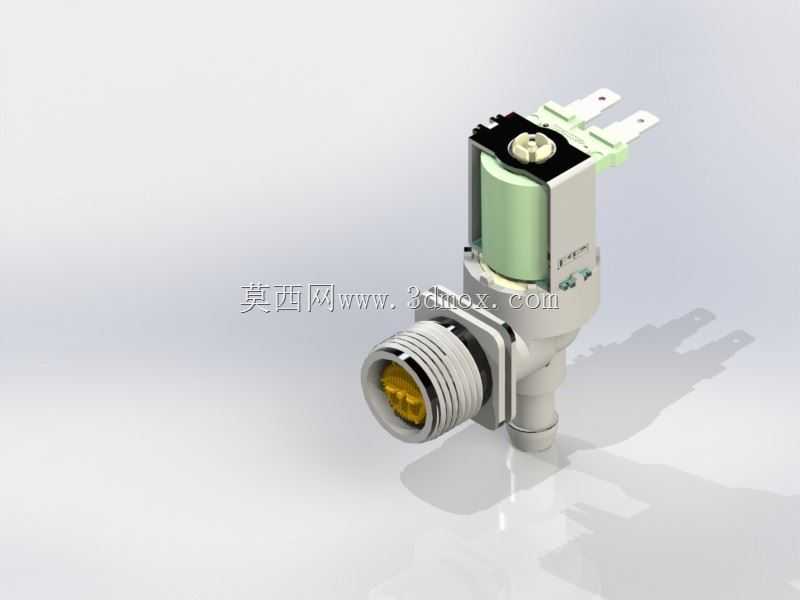

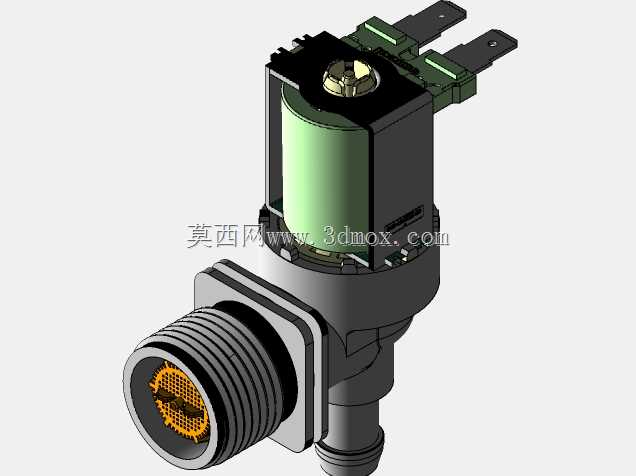

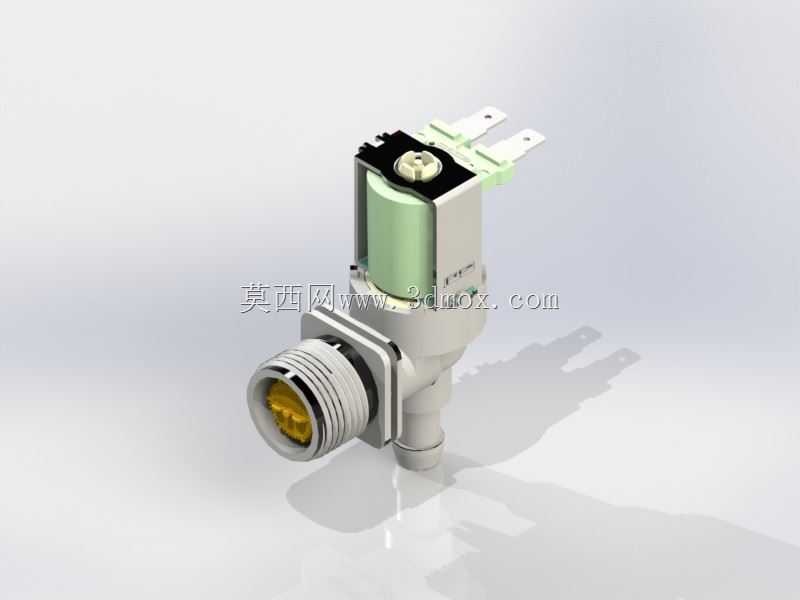

这款直角式电磁进水阀，是民用给排水、小型流体管路系统里极为常见的通断控制元件，日常在全自动洗衣机、商用制冰机、小型净水设备、智能卫浴产品的进水回路中随处可见，核心作用是依靠电磁线圈的得电失电，控制管路内水流的通断，替代传统手动球阀实现自动化供水控制。从结构设计来看，整体采用90度直角布局，进水端为外螺纹接口，适配常规家用给排水管路的标准内螺纹接头，螺纹段长度经过校核，既保证足够的啮合牙数满足密封要求，又不会因螺纹过长导致安装时顶坏管路内部密封垫；出水端为快插式竹节接头，可直接匹配对应内径的柔性输水软管，安装时无需额外缠绕密封材料，插装到位后依靠软管自身弹性与接头倒刺结构实现密封防脱，大幅降低现场装配的工时成本。上部电磁驱动部分采用塑封结构，将线圈完全密封在阻燃工程塑料壳体内，避免潮湿使用环境下线圈受潮短路，线圈顶部设置有手动应急按钮，在设备断电或线圈故障的应急场景下，可手动按压按钮临时开启阀门供水，避免维修期间完全断水影响使用。线圈引出端为两个平行的插片式接线端子，间距符合行业通用接插件标准，可直接适配常规的6.3mm规格插簧，接线时无需焊接，插装后即可实现可靠电气连接，端子周边设置有限位挡边，可避免接插件插装偏位导致的接触不良问题。设计过程中，流体通道的通径经过流量校核，在常规家用0.1-0.6MPa的供水压力范围内，可满足对应设备的额定进水流量需求，不会出现通径过小导致的供水不足问题；阀体内的密封件采用耐水橡胶材质，长期浸泡在水中不会出现硬化、溶胀问题，保证阀门长期使用的密封可靠性，避免关闭状态下出现滴漏。安装边界方面，整体结构紧凑，直角布局的设计可有效节省管路安装空间，尤其适合设备内部管路排布紧凑的场景，无需额外增加弯头转接即可实现管路的90度转向，阀体与线圈部分的连接位置设置有安装固定耳，可通过螺钉将阀门整体固定在设备钣金或塑料支架上，避免通水过程中管路水压波动导致阀体移位，固定耳的安装孔位尺寸经过适配，可兼容多数同类设备的原有安装位，方便老旧设备的配件替换。
