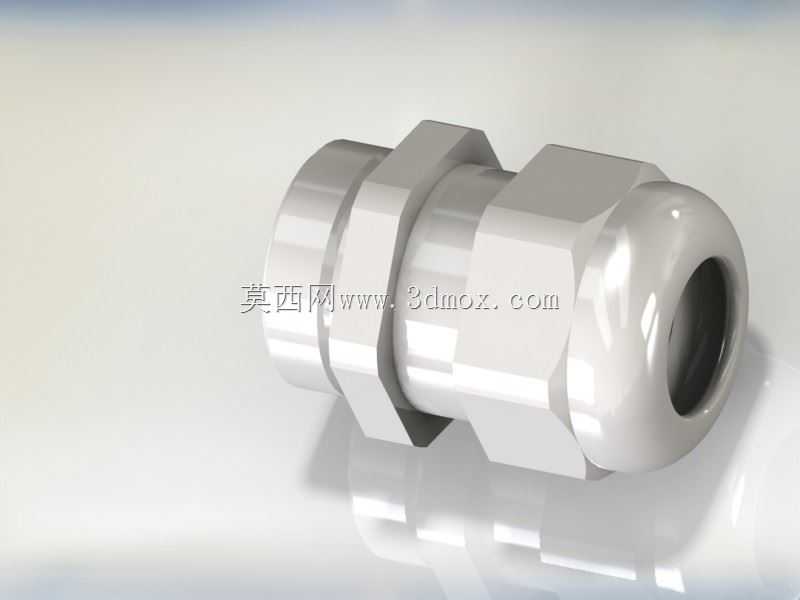

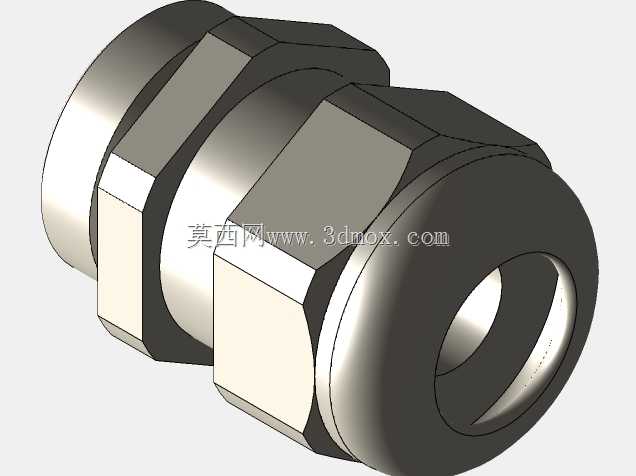

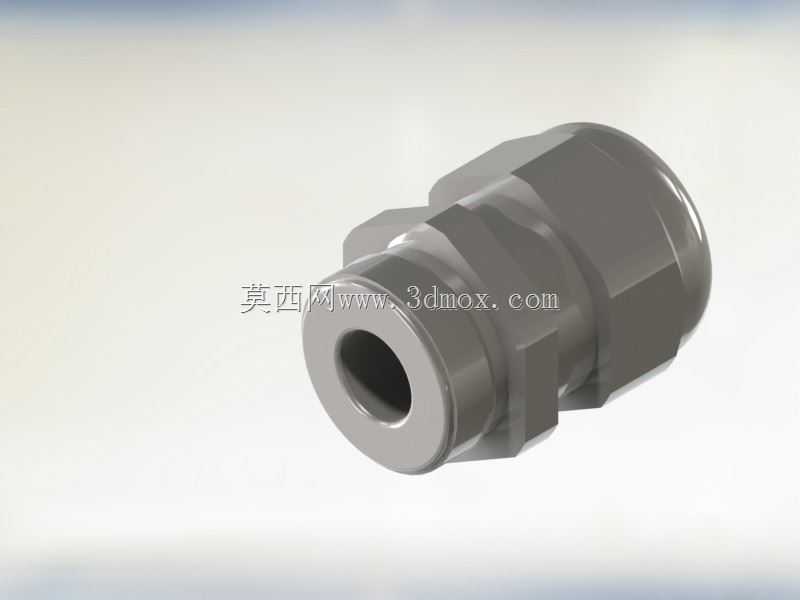

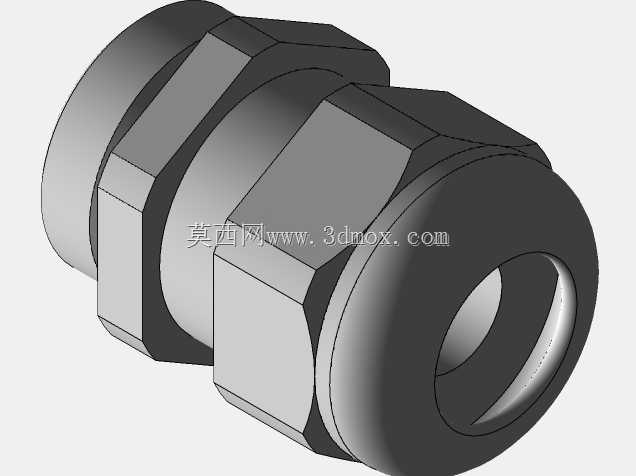

六角锁紧式电缆穿舱密封接头

　　这类电缆密封接头在工业电控场景里的应用覆盖度极高，不管是户外落地式控制箱、壁挂式电气柜、生产线现场的操作端子箱，还是具备防水防尘要求的设备穿线孔位，都能见到这类结构的身影。它的核心作用是在电缆穿过箱体壁板的位置，同时实现线缆固定、箱体密封、应力消除三个核心功能，避免外部的粉尘、水汽、切削液顺着线缆外皮和壁板开孔的间隙渗入箱体内部，造成内部电气元件短路、锈蚀、绝缘性能下降的问题，同时也能抵消线缆受到的外部拉扯、晃动作用力，防止线缆接线端从端子排上松脱，引发线路接触不良甚至断路的故障。

　　从结构设计逻辑来看，这个接头采用了分体式组合结构，靠近箱体安装侧的外螺纹段用来穿过壁板上的预制开孔，配合锁紧螺母从箱体内部旋紧，就能把整个接头牢牢固定在壁板上，螺纹段和壁板接触的位置可以加装平垫或者密封胶圈，进一步提升壁板安装位的密封性能。中间的六角结构是安装时的受力位，不管是用开口扳手还是活动扳手，都能找到稳定的夹持面，方便安装时施加足够的锁紧扭矩，不会出现打滑拧不紧的问题。靠近线缆穿入侧的锁紧帽采用了内锥面设计，和内部的弹性密封环配合，当锁紧帽顺着外螺纹旋紧的时候，内锥面会均匀挤压弹性密封环，让密封环的内圈紧紧包裹住穿过的电缆外皮，外圈紧贴接头的内壁，同时实现径向和轴向的密封，这个挤压过程还会对电缆产生均匀的抱紧力，就算电缆受到轴向的拉扯外力，也不会从接头里滑脱，不需要额外在箱体内部做线缆的绑扎固定，能节省不少柜内布线的空间和工时。

　　设计这类接头的时候，首先要匹配常用的电缆外径公差范围，内部密封环的内孔尺寸要对应不同线径的电缆做系列化设计，保证旋紧之后密封环的压缩量在合理区间，压缩量太小会导致密封失效、抱紧力不足，压缩量太大又会过度挤压电缆外皮，长期使用后会造成线缆外皮变形开裂，甚至压伤内部的线芯影响导电性能。接头的整体外形做了圆滑过渡处理，没有尖锐的棱角，安装和布线的时候不会划伤操作人员的手部，也不会刮破相邻线缆的外皮。安装边界方面，这类接头的外螺纹规格通常对应标准的电气安装开孔尺寸，壁板上的开孔公差控制在±0.2mm以内就能满足安装要求，锁紧之后接头突出箱体外壁的长度不会占用过多外部安装空间，就算是在安装空间局促的设备侧面，也不会和周边的管线、结构件产生干涉。

　　在实际选型使用的时候，需要根据穿入电缆的外径选择对应规格的接头，同时要确认使用场景的防护等级要求，常规的这类接头可以达到IP65以上的防护能力，完全满足一般工业现场的户外、溅水、多粉尘环境使用要求。如果是用在有腐蚀介质的场景，还可以选择对应耐腐蚀材质的版本，不过基础的金属材质版本已经能覆盖绝大多数普通工业电控场景的需求。接头内部的密封环通常采用耐老化的弹性材质，长期使用不会出现硬化开裂的问题，就算设备经历高低温循环的工作环境，也能保持稳定的密封和抱紧性能，减少后期的维护更换成本。布线的时候，只需要把电缆从锁紧帽侧穿入接头，预留好箱体内的接线长度之后，逐步旋紧锁紧帽直到密封环完全抱紧线缆即可，不需要复杂的安装工具，普通的安装工人就能快速完成装配，能有效提升现场布线的施工效率。
