重型设备移动用多辊式滚动支撑结构

在重型装备移位、大型工装工位转序、厚板冲压线上下料、重型模具换模作业这类场景里，传统的滑动支撑结构往往面临摩擦阻力大、接触面易拉伤、移位时需要额外施加极大牵引力的问题，尤其是当被支撑件重量达到数吨级别时，普通的聚四氟乙烯滑动垫板磨损速度极快，频繁更换垫板不仅增加维护成本，还会因为垫板磨损产生的间隙导致被支撑件定位精度偏移，影响后续工序的加工或装配精度。这款滚动支撑结构就是针对这类大负载、短距离移位的工况设计的，核心思路是用多组平行排布的圆柱辊子替代传统的滑动摩擦面，将接触面的滑动摩擦转化为滚动摩擦，从根源上降低移位过程中的阻力，同时保证支撑过程的承载稳定性。

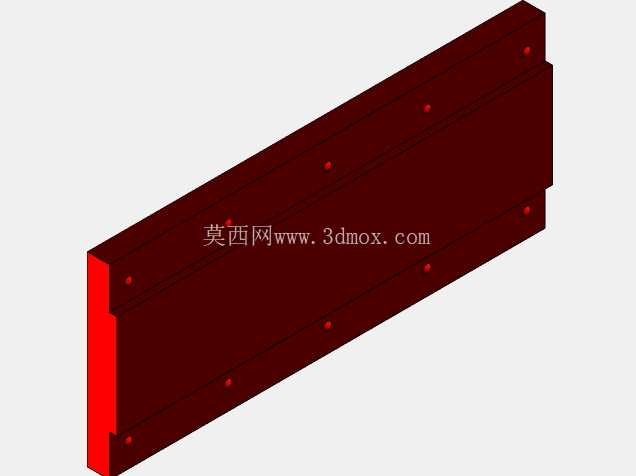

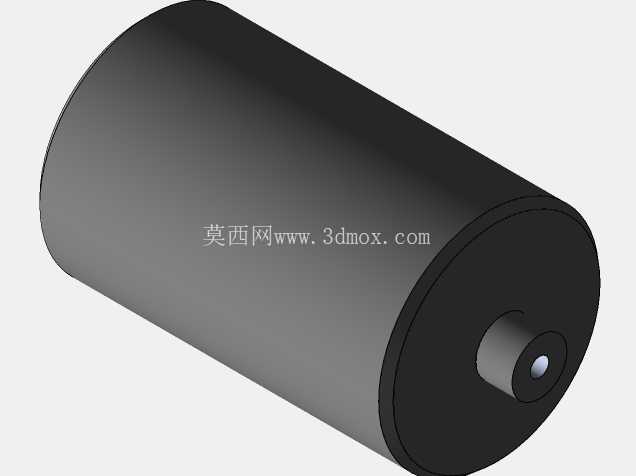

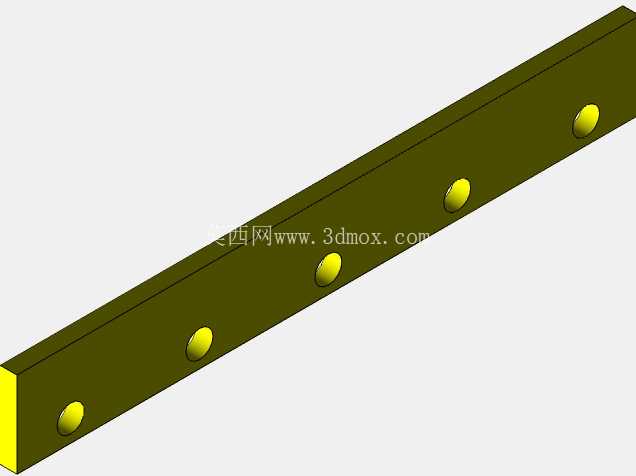

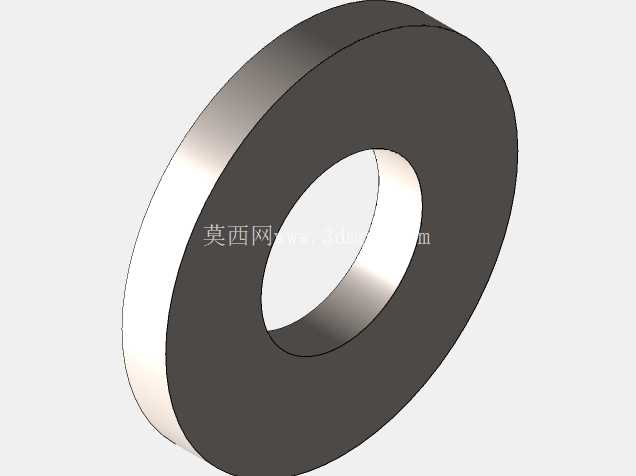

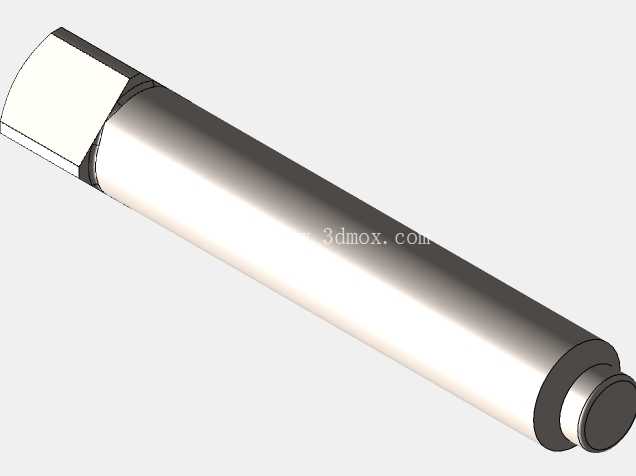

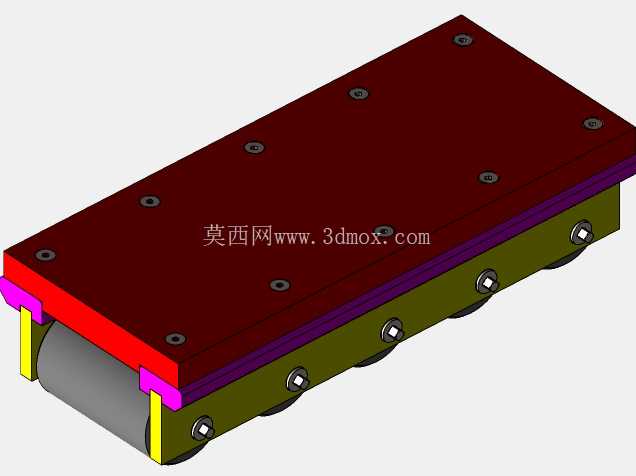

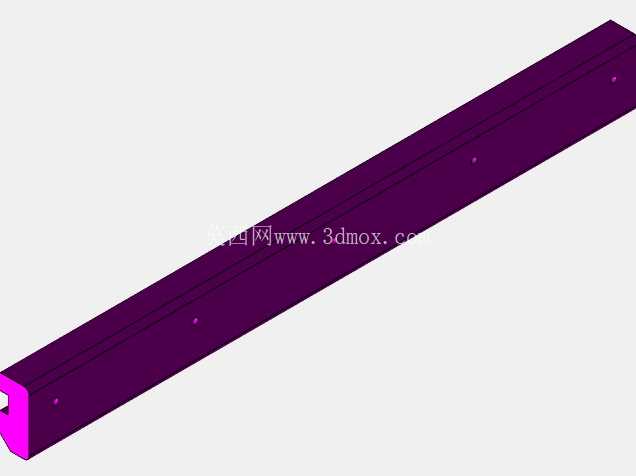

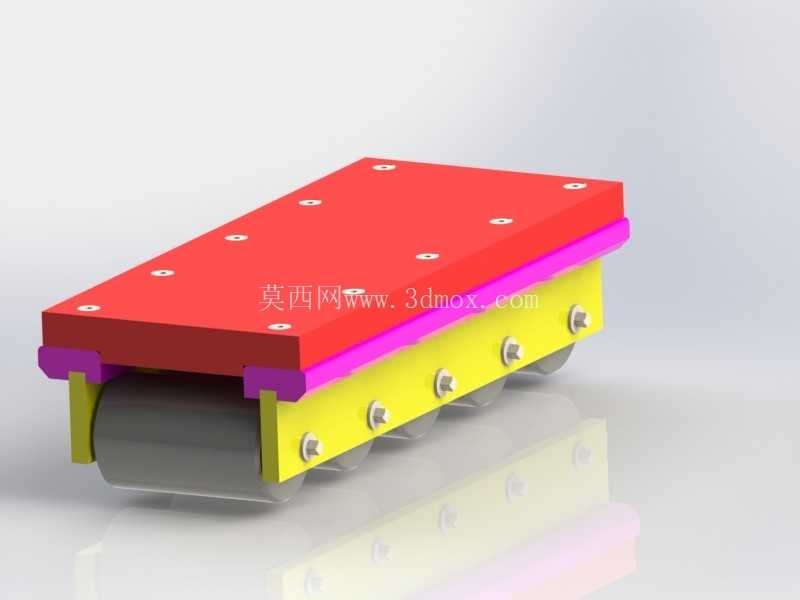

从结构布局来看，整个支撑组件采用分层式设计，最上层的红色安装板为承载接触面，板上均匀排布了多组沉头安装孔，孔位按照等间距矩阵排布，既可以通过螺栓直接与被支撑件的底部安装面锁紧，也可以作为压板固定的基准孔位，适配不同安装孔距的重型部件；安装板下方设置了一层紫色的缓冲调整垫，这层垫层的作用是吸收被支撑件放置瞬间的冲击载荷，同时弥补被支撑件底面的平面度误差，避免辊子出现局部过载的情况，垫层的厚度经过反复校核，既不会因为过厚导致支撑整体刚性不足，也不会因为过薄失去误差补偿的作用。黄色的主体框架为辊子的安装载体，框架两侧设置了对称的安装立板，立板上加工有同轴度精度较高的辊轴安装孔，每根辊子的两端都通过轴用挡圈固定在立板孔位内，辊子之间的间距经过严格计算，保证任意时刻被支撑件的底面至少有三根辊子同时接触承载，避免出现单辊过载导致的辊轴弯曲变形；辊子本身采用高碳铬轴承钢材质，表面经过淬火处理，硬度达到HRC58-62，具备优异的耐磨性能和抗挤压能力，辊子的外圆做了精磨处理，圆柱度误差控制在0.02mm以内，保证滚动过程中不会出现卡滞、跳动的情况。

安装边界方面，整个支撑组件的高度控制在较低的范围内，重心贴近安装基准面，避免被支撑件移位过程中出现倾覆风险；组件的宽度方向尺寸适配多数重型设备底部的安装梁宽度，不需要额外加宽支撑面即可直接使用；长度方向可以根据实际承载需求进行模块化拼接，单组支撑的长度覆盖常规的模具、工装底座尺寸，多组拼接时可以通过侧面的定位销孔实现快速定位对齐，不需要额外调整拼接精度。在实际使用过程中，这类滚动支撑既可以固定在地面作为重型部件移位的过渡支撑工位，也可以反向安装在移动小车上作为承载接触面，解决大重量部件在车间内部转序时的阻力问题；相比传统的脚轮结构，这种多辊式的滚动支撑没有转向机构，整体承载能力远高于同尺寸的重型脚轮，而且接触面积更大，不会因为局部压强过大压伤车间环氧地坪或者被支撑件的底面，尤其适合不需要转向、仅做直线方向移位的重型部件支撑场景。

设计过程中重点校核了几个关键参数：首先是辊子的接触应力，按照最大单组承载12吨的工况计算，辊子与被支撑件底面的接触应力控制在材料许用应力的60%以内，保证长期使用不会出现辊面压痕；其次是辊轴的抗弯强度，按照最恶劣的偏载工况计算，辊轴的最大挠度控制在0.05mm以内，避免辊轴弯曲导致辊子转动卡滞；另外框架部分采用整体式焊接结构，焊接后经过去应力退火处理，再进行整体机加工，保证两侧立板的安装孔同轴度以及安装板的平面度，避免因为焊接变形导致辊子安装精度超差。在实际工况验证中，这类滚动支撑在8吨负载下的滚动阻力仅为同等负载下滑动支撑的1/20，只需要普通的手动液压叉车顶推即可实现重型部件的平稳移位，不需要额外配置牵引设备，而且连续使用半年以上辊面无明显磨损，维护成本仅为滑动支撑结构的15%左右，尤其适合冲压车间、模具车间、重型装备装配车间这类频繁进行重型部件移位的作业场景，也可以作为大型加工设备的辅助支撑结构，解决长轴类、大型板类工件加工过程中的支撑下垂问题。
