内螺纹连接直通式手动球阀结构设计

　　这款手动直通球阀的结构设计，完全围绕民用给排水、小型液压站、低压气动管路的日常通断控制需求展开，没有冗余的功能堆砌，每一处结构都服务于实际工况的使用要求。从应用场景来看，这类小通径球阀广泛覆盖家装水路改造、小型机床冷却管路、实验室气路排布、小型液压设备的支路控制等场景，适配公称压力不超过1.6MPa的水、液压油、压缩空气等无强腐蚀性的流体介质，日常操作频次不高但要求密封可靠、启闭迅速，不会出现操作卡滞或内漏的问题。

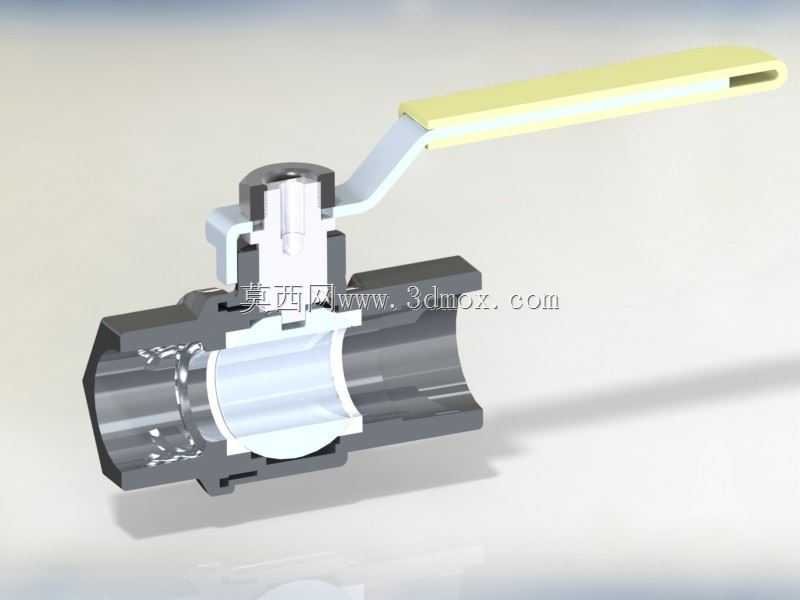

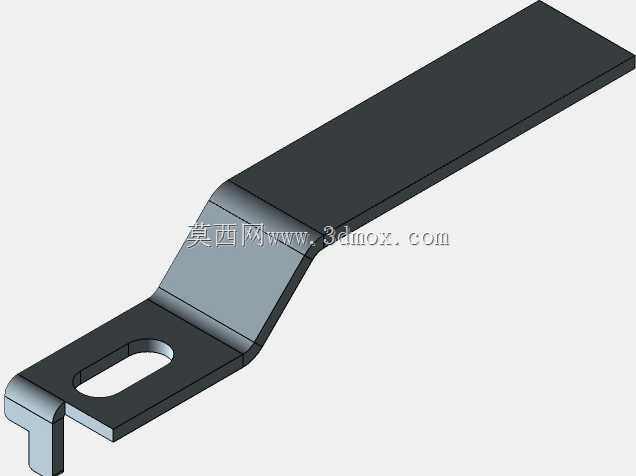

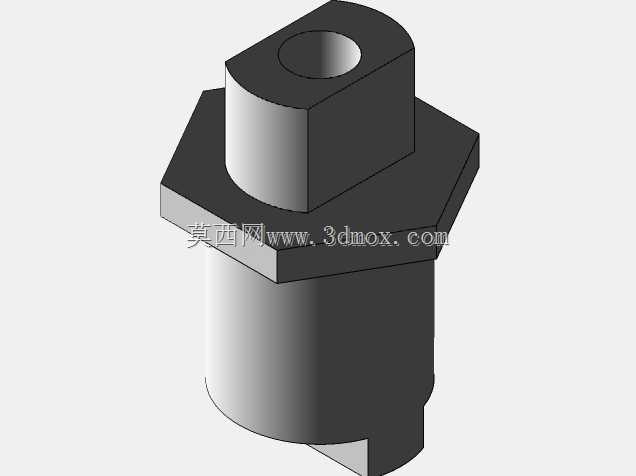

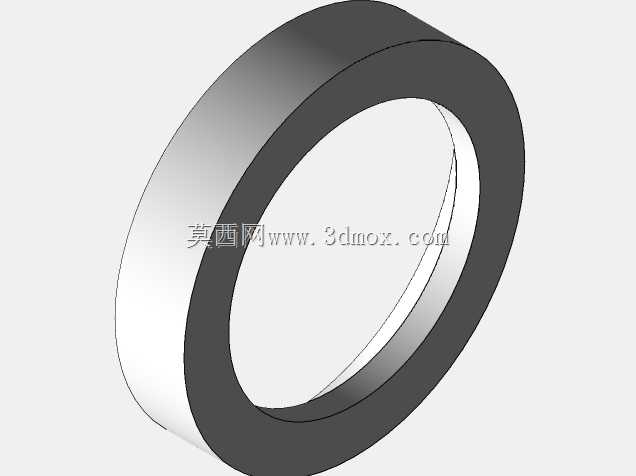

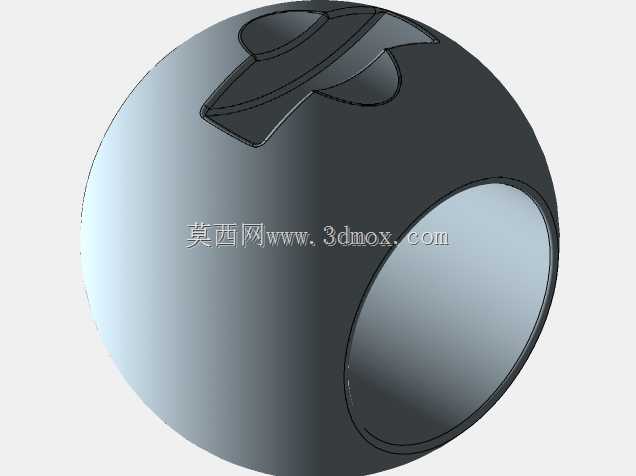

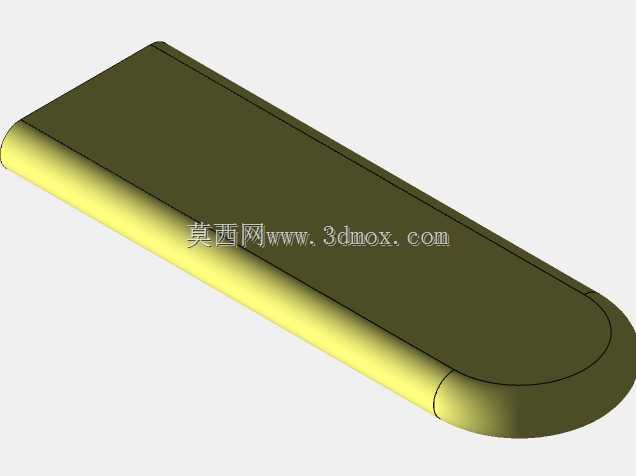

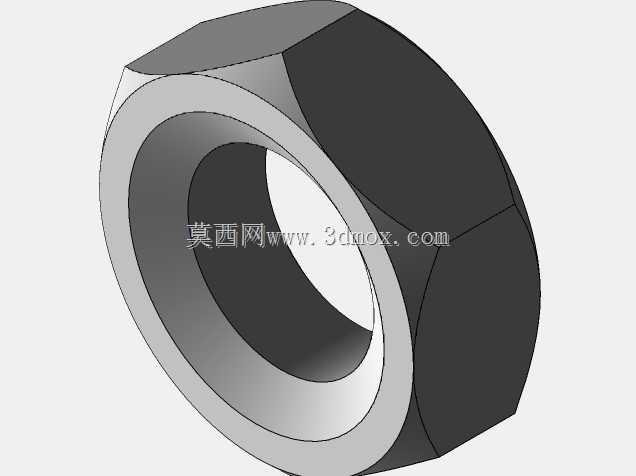

　　从功能特性来看，该球阀采用浮动式球芯结构，球芯两侧配置PTFE密封阀座，依靠介质压力将球芯压向出口侧阀座实现密封，低压工况下也能保证零泄漏；手柄采用扁方连接结构与阀杆直接联动，90度旋转即可实现全开全关，手柄上的平面标识可直观判断阀门启闭状态，避免现场操作误判。阀杆采用下装式结构，即使阀杆密封件出现老化磨损，介质压力也会将阀杆向上顶紧密封填料，不会出现阀杆飞出的安全隐患，这一设计完全符合低压管路阀件的安全设计要求。

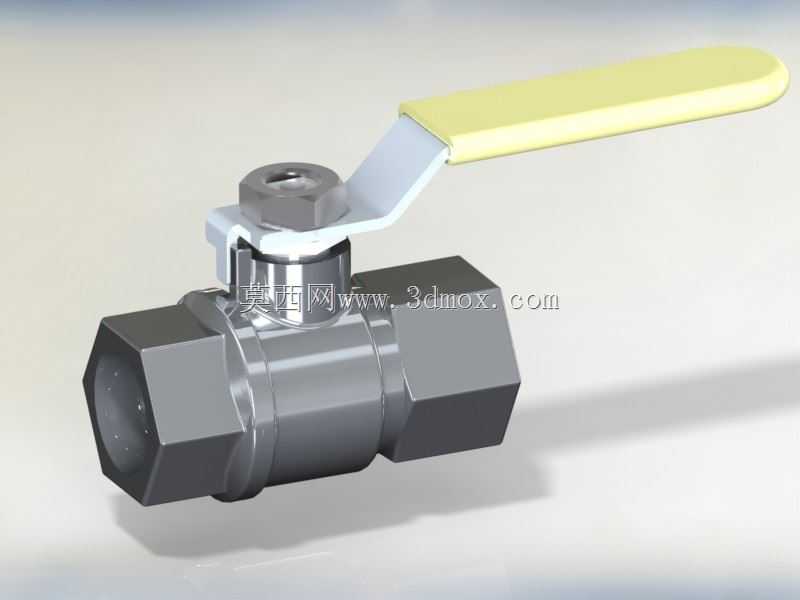

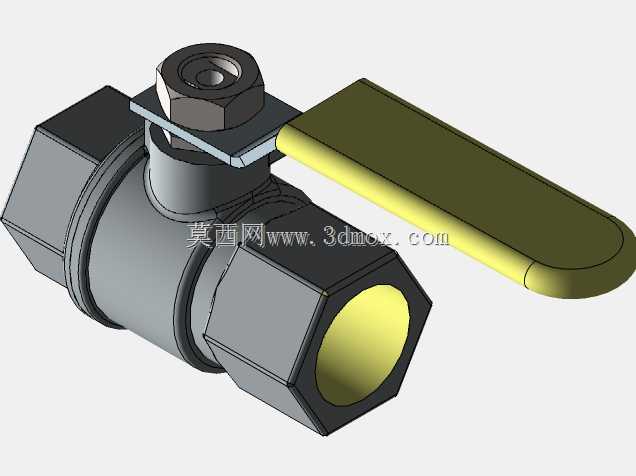

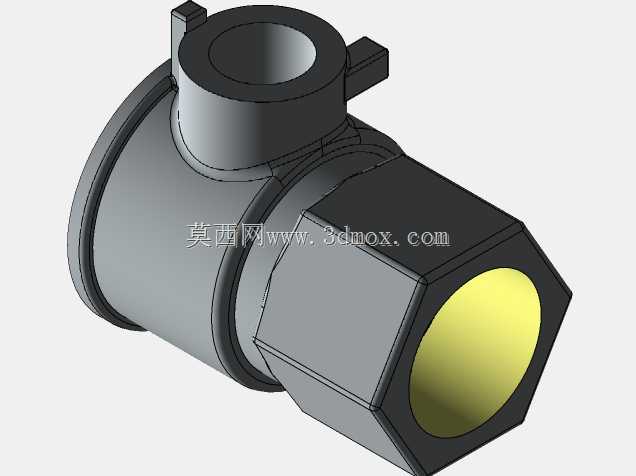

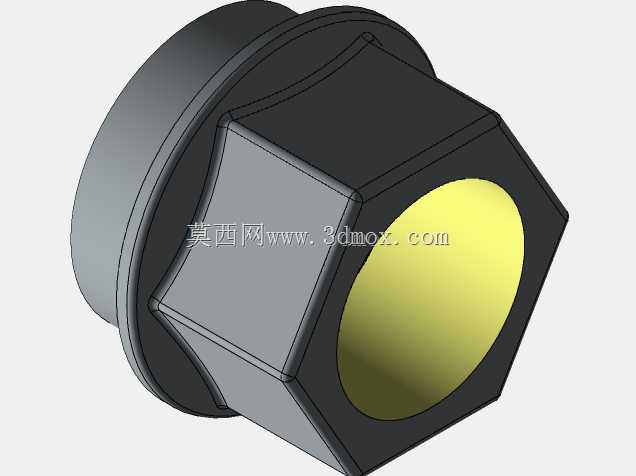

　　设计思路上，建模过程完全遵循等比例实物测绘的尺寸逻辑，所有零件都做了独立的参数化建模，球芯的通孔直径与连接端口的通径完全一致，全开状态下流道没有缩径，流体通过时的压力损失极小，不会出现介质截流导致的管路压降问题。阀体两端采用内螺纹连接结构，螺纹规格匹配常规低压管路的通用管螺纹标准，安装时不需要额外定制转接头，直接与同规格的管路螺纹旋合即可，配合生料带或密封胶就能实现端口密封。

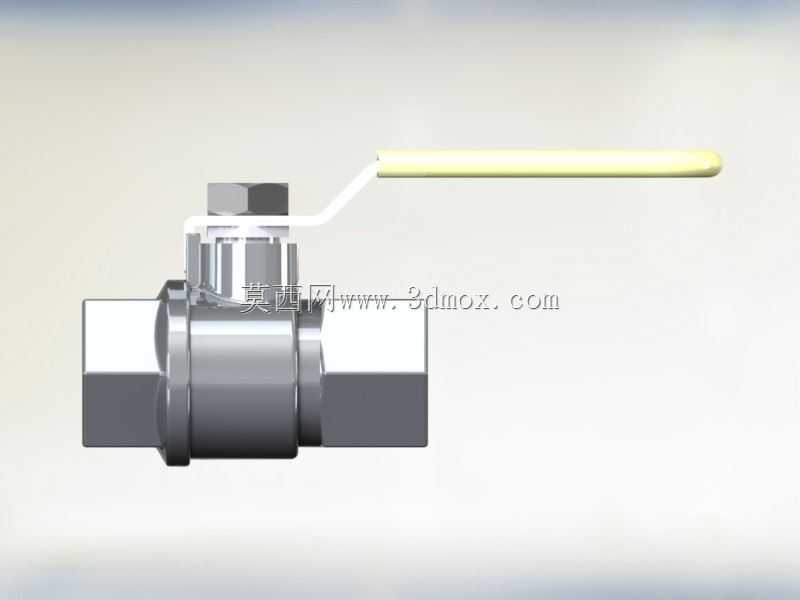

　　外形尺寸与安装边界方面，该球阀的整体结构非常紧凑，手柄全开状态下的总长度、阀体最大外径、阀杆顶部到阀体底部的高度都控制在小通径阀件的常规安装尺寸范围内，安装时不需要预留过大的操作空间，即使在管路排布密集的设备内部也能顺利安装；手柄的操作力臂经过合理设计，日常启闭不需要借助额外工具，徒手就能完成操作，同时手柄长度不会过长导致相邻管路操作干涉。所有配合面都做了合理的公差预留，球芯与阀座的配合间隙、阀杆与阀体的配合间隙都按照实际装配要求设置，建模时还原了密封槽、定位台阶、防松卡槽等细节结构，完全可以作为阀件选型参考、装配教学演示、管路布局模拟的三维模型使用，也能为同类型阀件的改型设计提供结构参考。
