轭式凸轮机械传动结构设计图纸

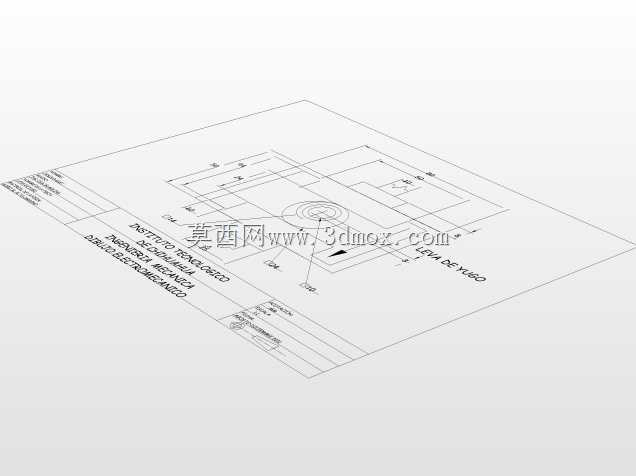

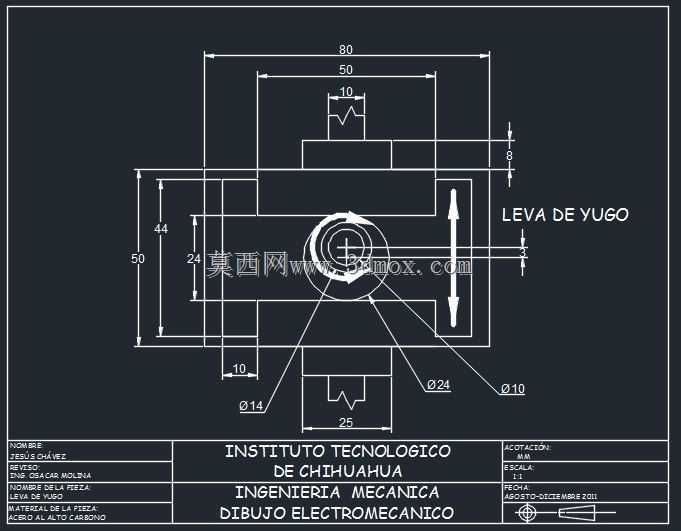

这类轭凸轮常见于间歇进给机构、自动化装配线的工位切换单元，以及轻工包装设备的往复动作执行端，核心作用是把输入轴的连续回转运动，转化为从动件的规律往复直线或摆动动作，相比盘形凸轮，轭式结构能通过双侧约束消除从动件的回程间隙，在高速往复工况下的运动精度保持性更好，不会出现普通凸轮易发生的从动件跳脱、冲击异响问题。从图纸标注的形位尺寸来看，整体安装基座的外轮廓尺寸控制在80mm×50mm范围内，中心回转孔直径为14mm，适配常规的14mm直径传动转轴，安装时可通过基座上下两侧的凸台定位，凸台宽度25mm、高度8mm，能直接嵌入对应安装支架的卡槽内，不需要额外设计复杂的定位压块，装配效率更高。凸轮的工作轮廓最大回转半径对应从动件行程24mm，中心区域的10mm宽定位槽用于和输入轴的平键配合，传递额定扭矩，两侧对称的导向槽宽度为10mm，和从动件的导滑部分配合间隙控制在0.02-0.05mm之间，既保证滑动顺畅无卡滞，又能控制横向窜动量在允许范围内。设计时优先考虑了加工工艺性，所有轮廓转角都做了R10、R24的圆弧过渡，没有尖锐的清角要求，普通数控铣床或者线切割设备就能完成轮廓加工，不需要特殊的成型刀具。中心安装孔的同轴度、凸轮工作轮廓相对于安装孔的径向跳动公差，都按照IT7级精度选取，能满足每分钟120次往复动作的工况需求，不会因为轮廓精度不足导致从动件运动规律失真。在实际设备选型应用中，这类凸轮多用于行程固定、动作时序要求严格的工位，比如小型零件的冲压送料、标签粘贴的压合动作、电子元件插件的上下料驱动，相比气缸驱动的往复机构，凸轮传动的动作时序完全和主轴转角绑定，不需要额外布置传感器和电磁阀做时序匹配，整套机构的故障率更低，在长期连续运行的设备上维护成本优势明显。图纸上标注的各段尺寸都考虑了装配干涉问题，凸轮回转时的最大外轮廓距离基座侧边留有足够的安全间隙，不会和周边的机架、其他传动部件发生运动碰撞，从动件的连接端预留了标准的螺纹安装孔，可以直接连接不同的执行端头，适配推料、压合、抬升等不同的作业需求。
