家用立式蒸发冷风扇外观结构设计

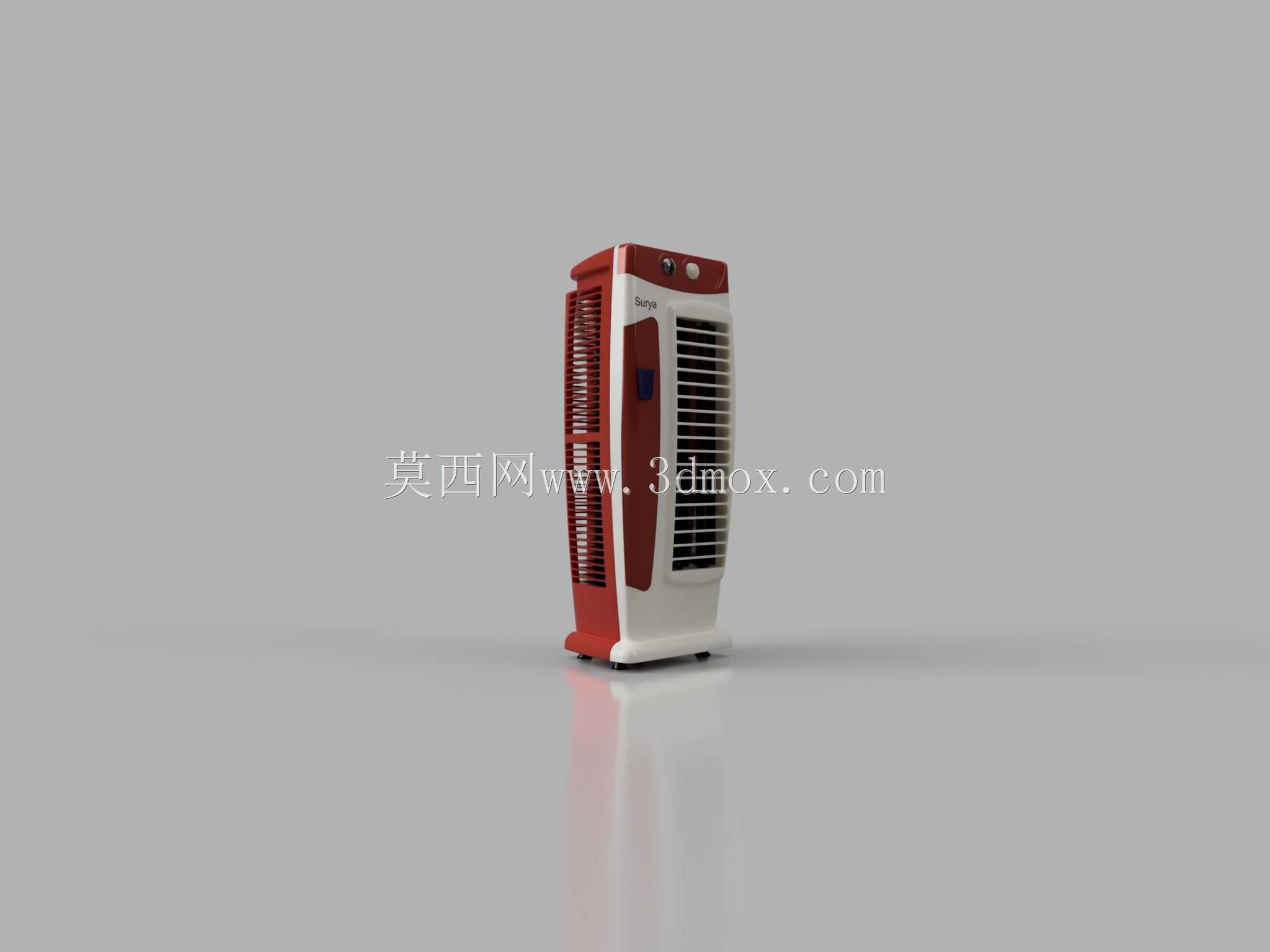

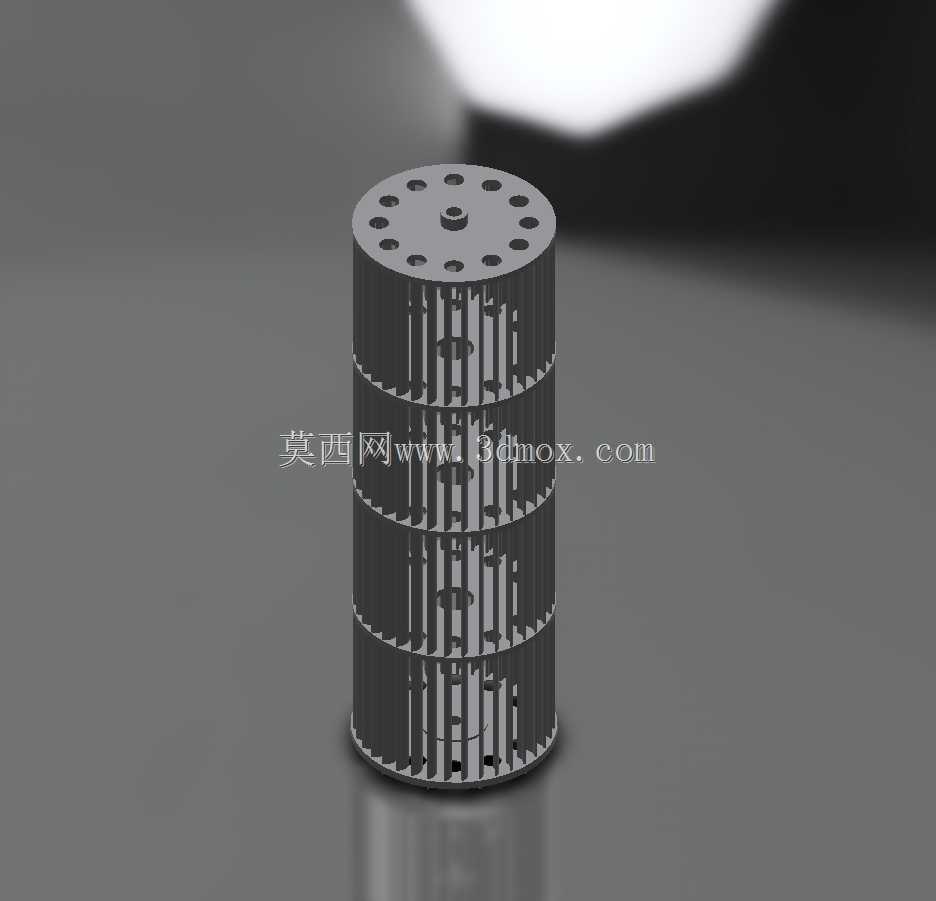

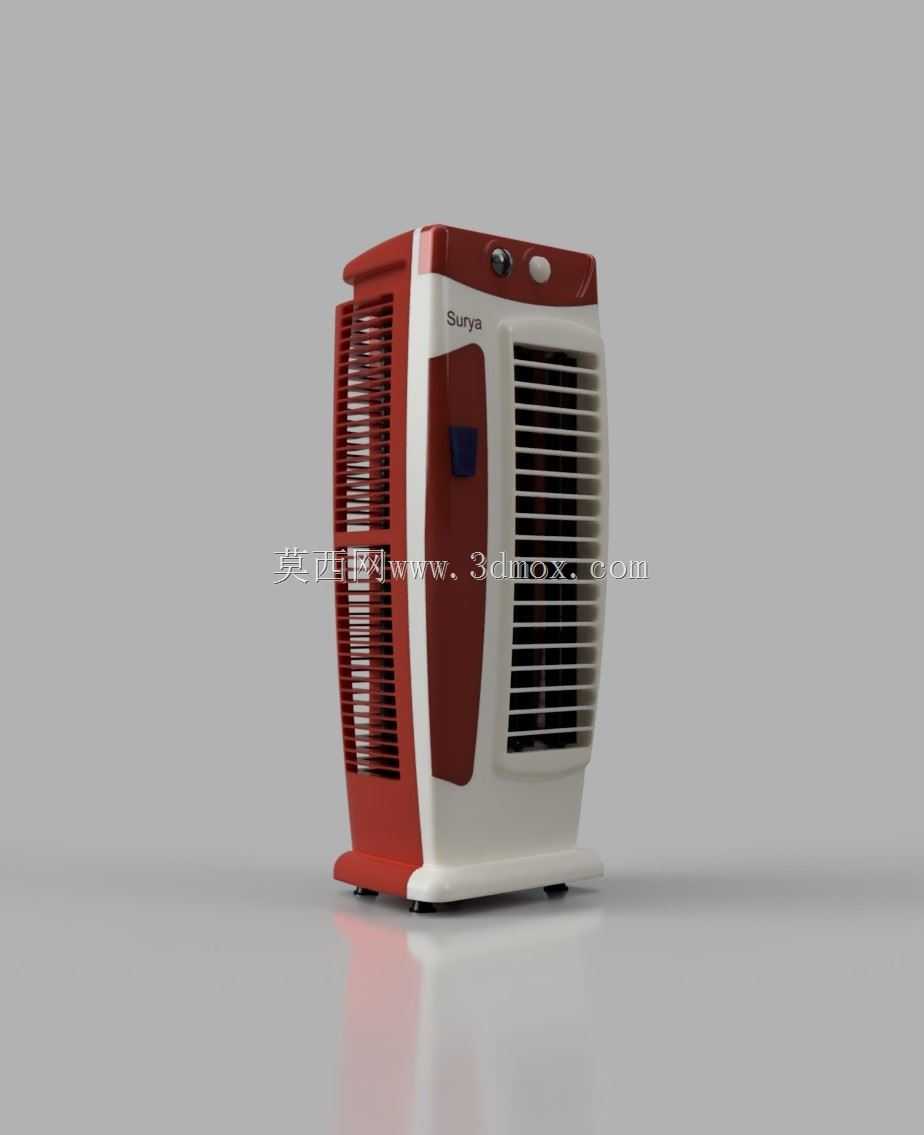

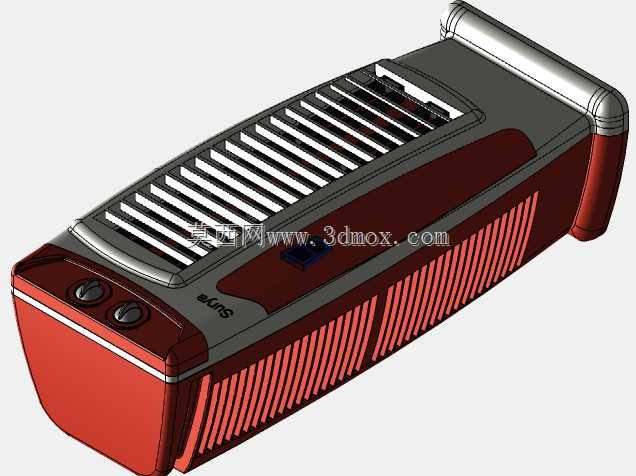

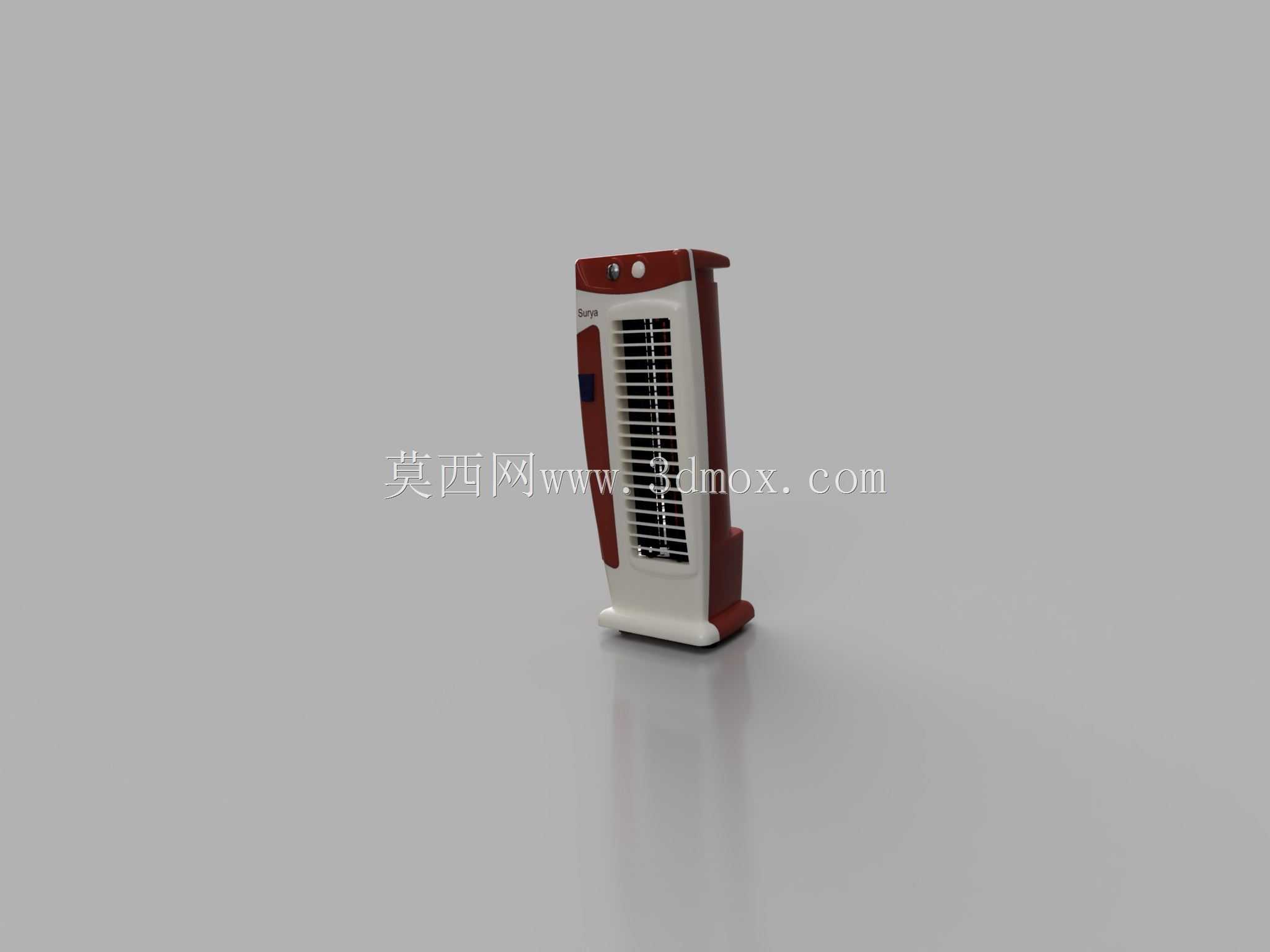

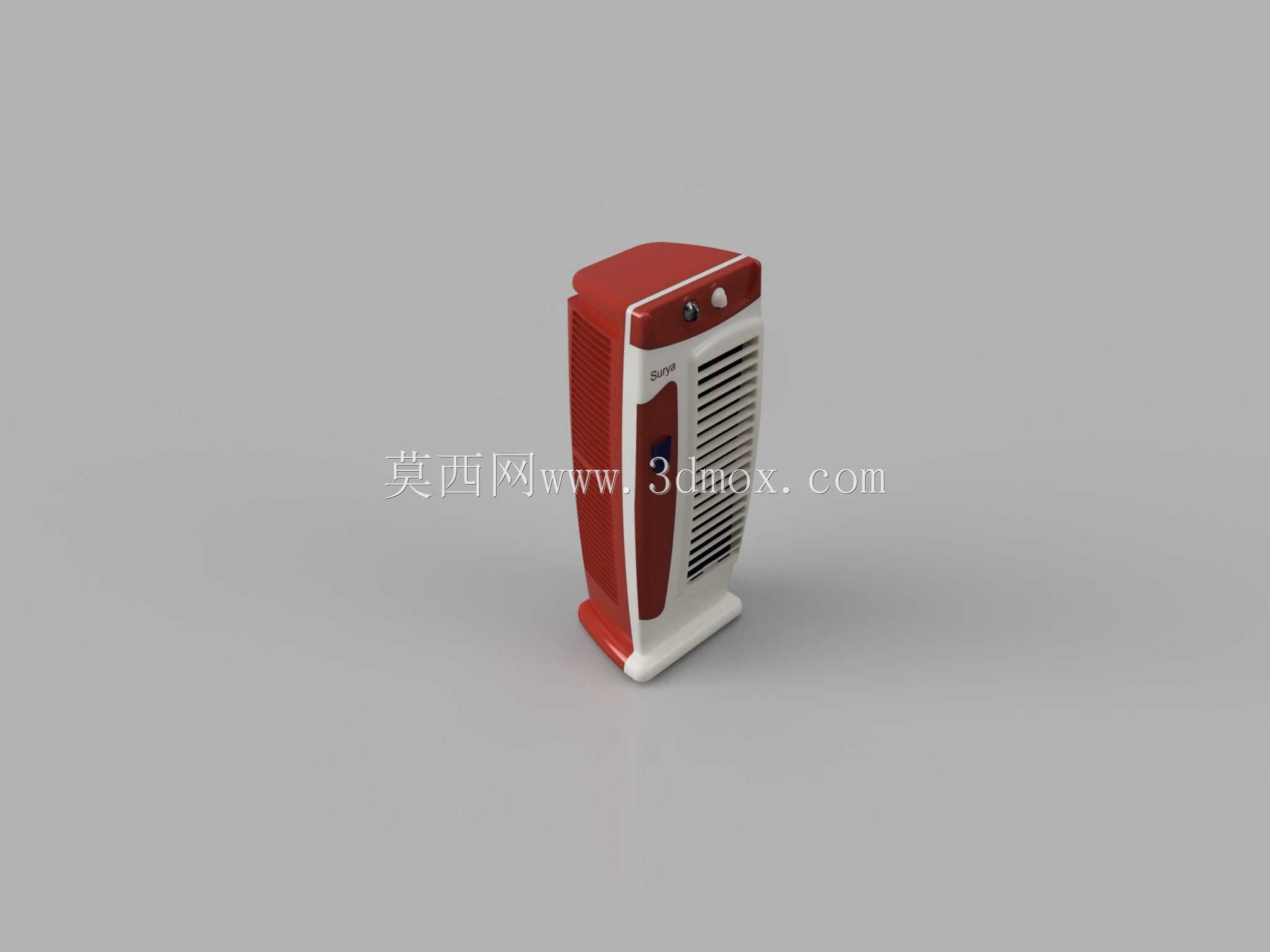

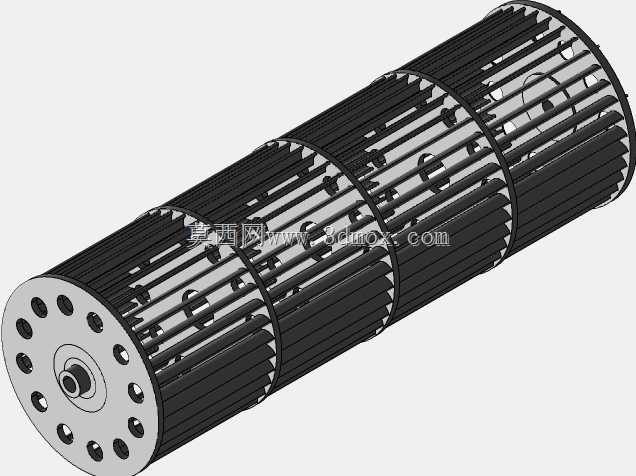

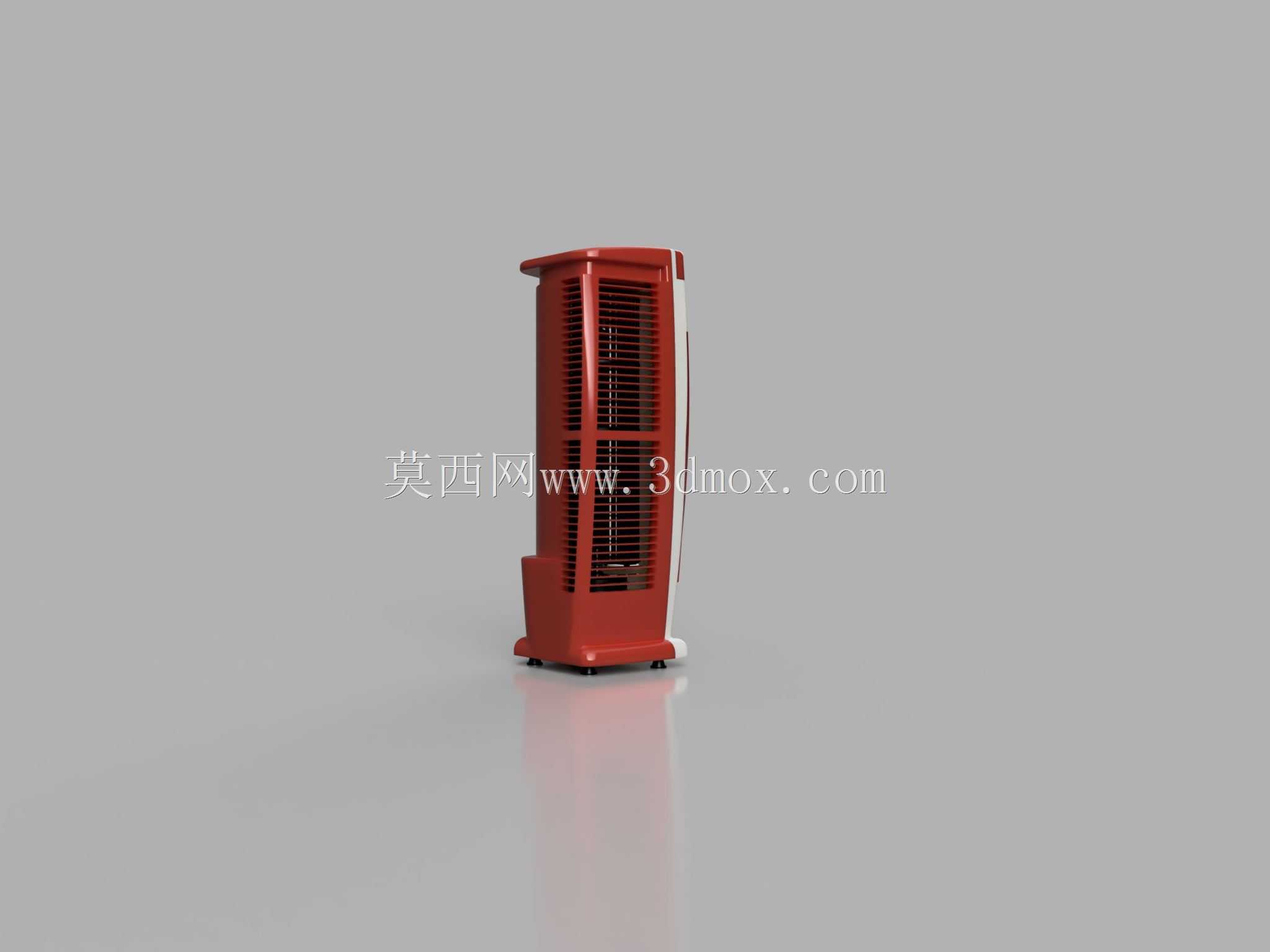

这款立式冷风扇的建模过程，首先要锚定家用场景的安装边界，整机高度控制在800mm左右，底座长宽尺寸控制在300mm*280mm区间，底部预留12mm的支撑脚高度，既保证放置时的稳定性，避免日常误碰倾倒，也不会占用过多桌面或地面空间，适配小户型客厅、卧室、出租屋等多种摆放场景，无需额外预留安装空位，直接放置在平整地面即可使用。从功能实现逻辑来看，这款产品兼顾送风与空气降温的双重作用，正面格栅采用竖向导风条设计，导风条的转动角度范围设置为左右各60度，可实现大范围扫风，避免直吹人体带来的不适；侧面进风格栅采用密集横条开孔，开孔率控制在65%左右，既保证足够的进风量，也能阻挡大体积杂物进入机身内部，保护内部的湿帘与风机组件。机身顶部设置两个控制旋钮，分别对应风速档位切换与扫风功能开关，旋钮的凸起高度设置为8mm，阻尼力矩控制在0.15N·m，用户单手即可完成操作，无需弯腰查看按键位置，符合日常使用的操作习惯。机身侧面设置隐藏式水箱拉手，拉手内凹深度为15mm，抽拉水箱的行程控制在120mm，用户加水或清洁水箱时无需挪动整机，直接侧向抽出即可，操作动线流畅。外观设计上采用红白撞色的曲面过渡，机身正面做15度的弧面收窄，弱化立式设备的厚重感，所有边角都做R8的圆角处理，避免家中孩童磕碰受伤，表面做哑光磨砂质感处理，减少日常使用中的指纹残留与划痕显现。建模时需要重点把控各组件的装配间隙，机身前后壳的配合间隙控制在0.3mm以内，控制旋钮与顶盖的配合间隙控制在0.2mm，既保证装配时的公差余量，也不会出现缝隙过大影响外观的问题；底部支撑脚采用软质橡胶材质建模预留安装位，可起到防滑与减震的作用，降低风机运行时的震动传递与噪音。内部结构建模时，要预留湿帘组件、风机组件、水泵组件的安装空间，各组件之间预留10mm的走线空隙，方便实际生产时的线路排布与装配，同时要保证风道的顺畅性，从进风口到出风口的风道内壁做平滑过渡，减少风阻带来的风量损耗，提升送风效率。
