标准方形轴流电脑散热风扇结构设计

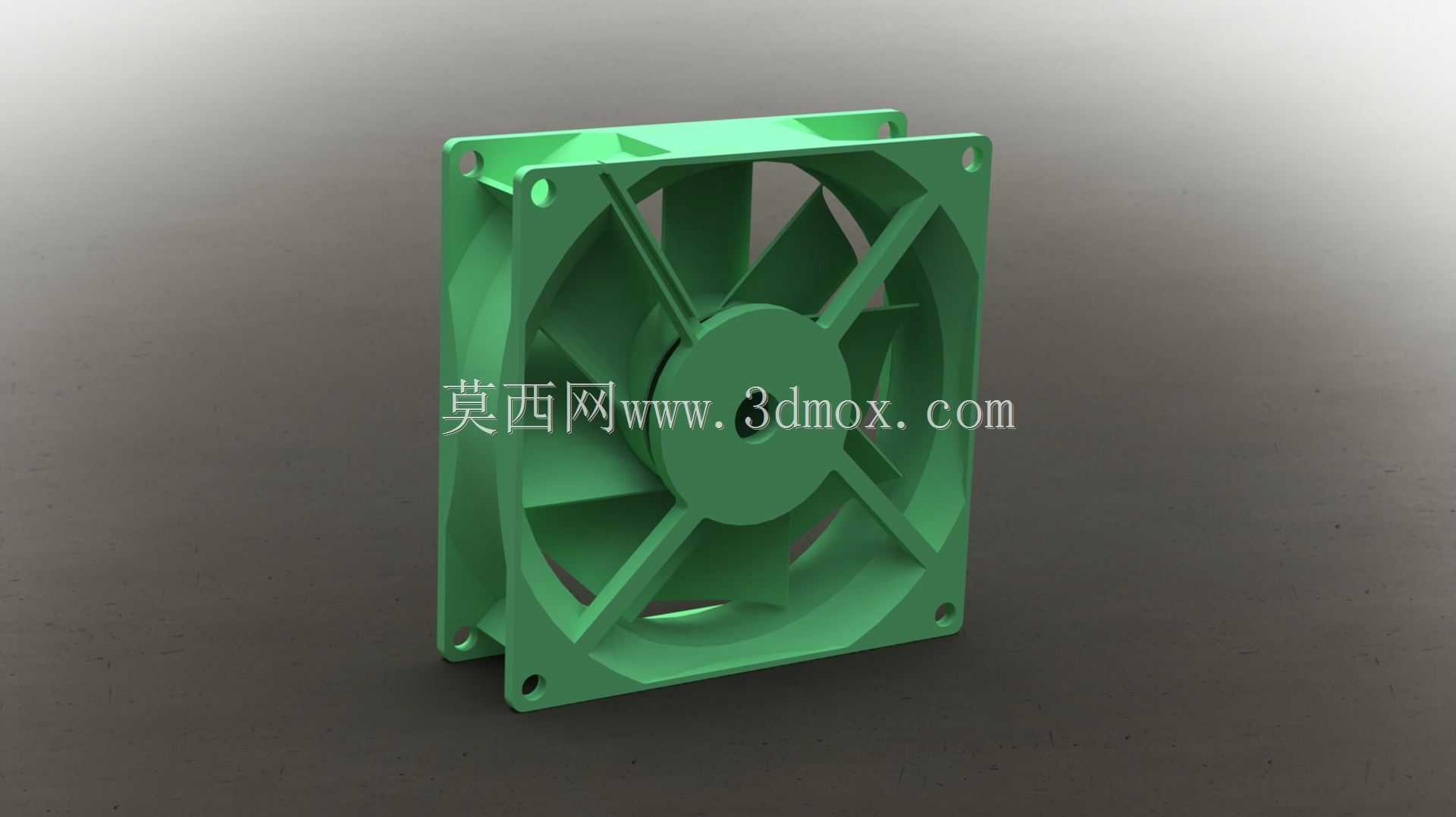

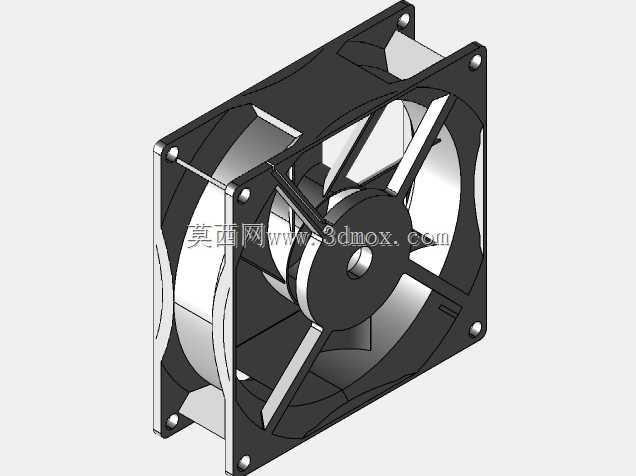

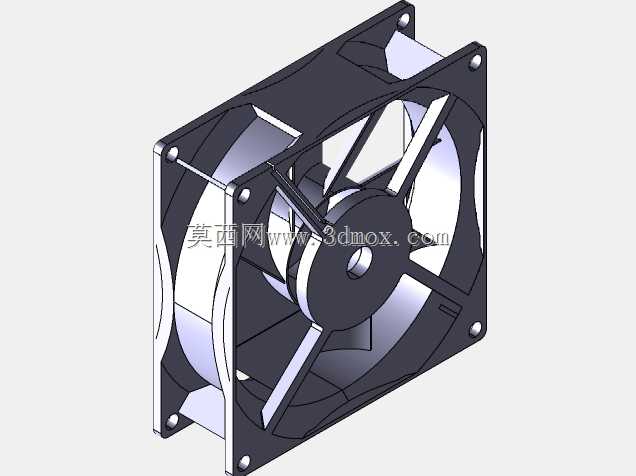

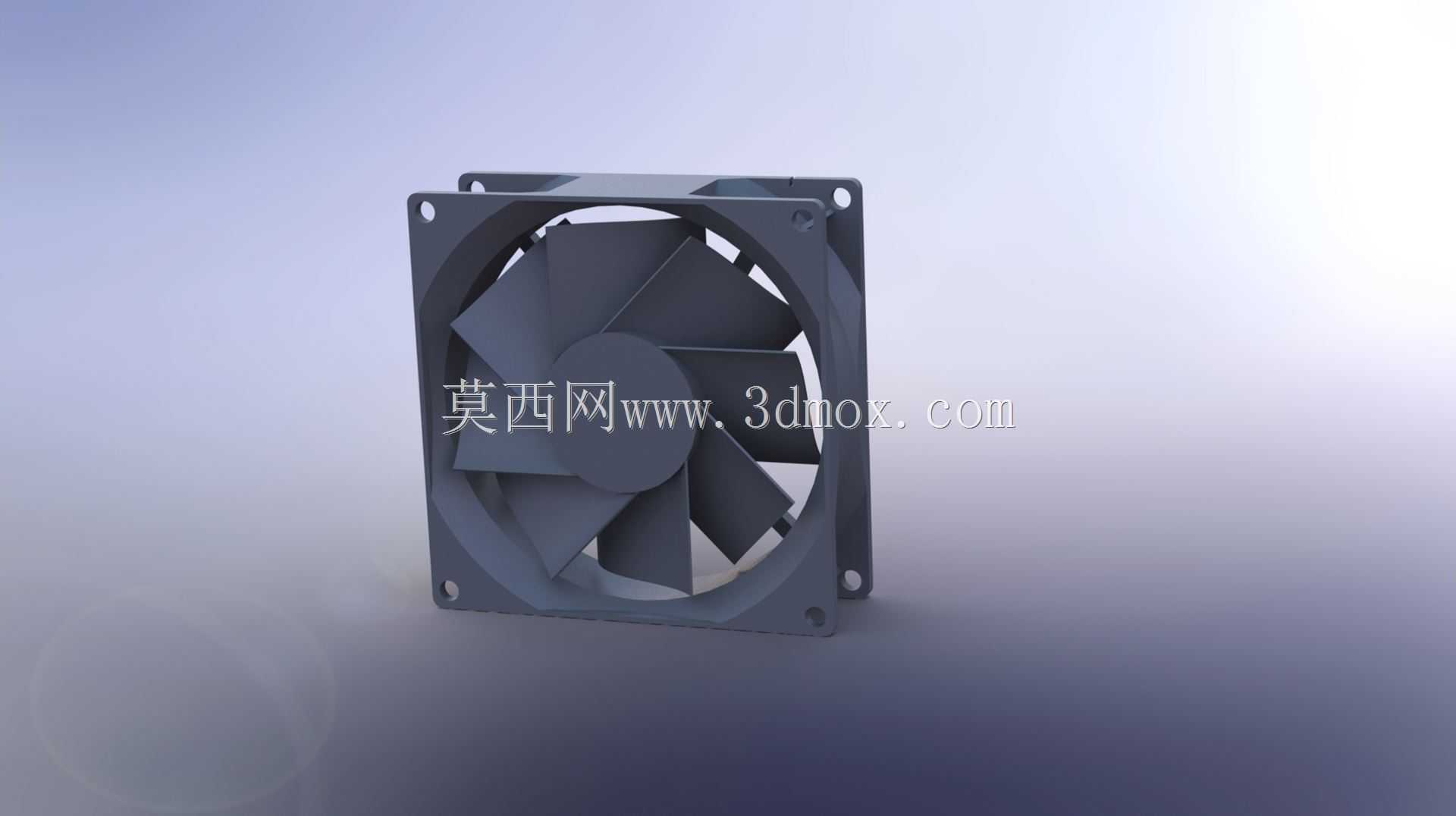

日常做机箱散热选型或者结构复刻练习时，这类标准方形轴流风扇是接触频次极高的部件，很多刚接触结构建模的从业者也会把这类零件作为入门练习对象，它的结构看似简单，实则每一处细节都对应实际装配和使用的硬性要求。从实际应用场景来看，这类风扇除了常规台式电脑机箱的进排风位使用，还能适配ITX小机箱的CPU风冷塔周边补风、工业控制机箱的通风散热、桌面小型3D打印机的电控舱散热、甚至是小型功放设备的通风位，只要是安装孔位匹配、厚度符合空间边界的场景，都能直接复用这类结构。从功能特性来说，轴流结构的优势是风阻小、同转速下风量表现稳定，方形外框的设计相比圆形外框，在平面安装时不需要额外做定位卡扣的适配，直接靠四个角的安装孔就能完成固定，安装容错率更高。设计这类风扇结构时，首先要敲定的是外框的安装边界，常规同规格产品的外框边长为120mm，厚度25mm，四个安装孔的中心距为105mm，孔位直径预留4mm左右的间隙，适配常规的自攻螺丝或者减震胶钉，外框的四个边角做了小尺寸的R角过渡，避免安装时剐蹭线材或者安装面的绝缘层。扇叶部分的设计要兼顾动平衡和出风效率，七片不等距扇叶的布局能打散转动时的气流共振，降低运行时的风噪，扇叶的曲面角度从叶根到叶梢做渐变处理，叶根部分角度偏陡保证根部的结构强度，叶梢部分角度平缓减少切风时的紊流，中心的轴套部分预留了标准电机的安装位，轴套和外框之间的支撑筋做了流线型处理，减少对出风气流的阻挡。外框的内侧边缘做了一圈浅凹槽，用来粘贴防尘棉或者减震泡棉，避免风扇运行时的震动传递到机箱壳体产生共振噪音，出线位的缺口开在外框的侧边，不会占用安装面的贴合空间，保证安装后风扇和安装面完全贴合，避免漏风影响散热效率。建模过程中要注意扇叶和外框内壁的间隙控制，间隙太小容易在生产或者装配出现公差时产生扇叶蹭框的问题，间隙太大则会出现边缘漏风，降低整体的送风效率，支撑筋的位置要避开扇叶的动平衡配重位，避免后期做动平衡校正时没有操作空间。这类结构的建模练习能很好地锻炼曲面渐变、装配公差预留、安装位匹配的设计能力，做出来的模型也能直接用到各类需要风冷散热的设备装配仿真中，验证整体风道的布局合理性。
