带演示支架的双十字轴万向传动机构

项目分类:3D模型 发布时间:2021-08-28 ID:247737
  • 带演示支架的双十字轴万向传动机构
  • 带演示支架的双十字轴万向传动机构
  • 带演示支架的双十字轴万向传动机构
  • 带演示支架的双十字轴万向传动机构
  • 带演示支架的双十字轴万向传动机构
  • 带演示支架的双十字轴万向传动机构
  • 带演示支架的双十字轴万向传动机构
  • 带演示支架的双十字轴万向传动机构
  • 带演示支架的双十字轴万向传动机构
  • 带演示支架的双十字轴万向传动机构
  • 带演示支架的双十字轴万向传动机构
  • 带演示支架的双十字轴万向传动机构

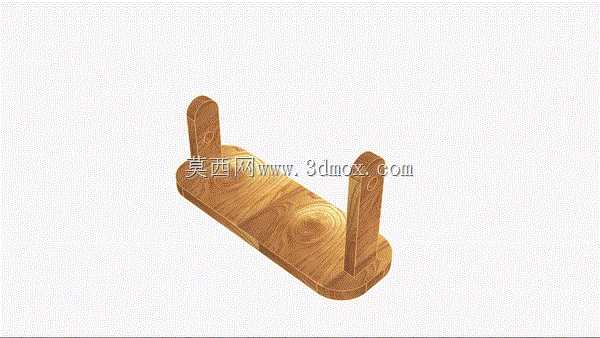

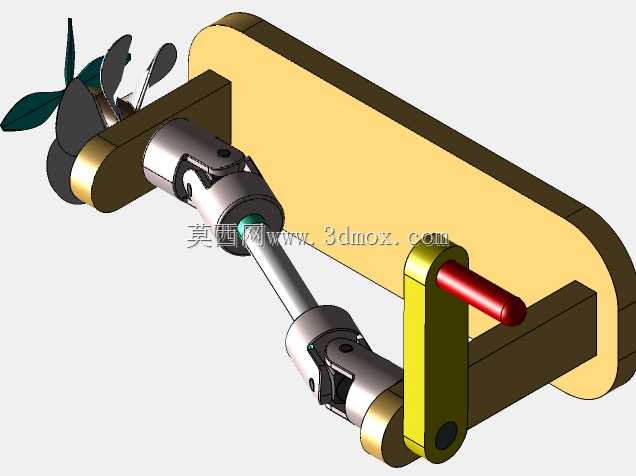

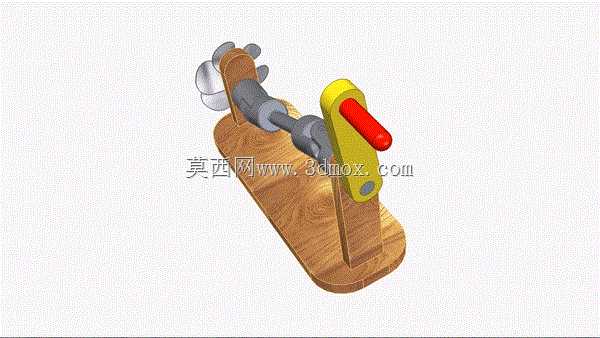

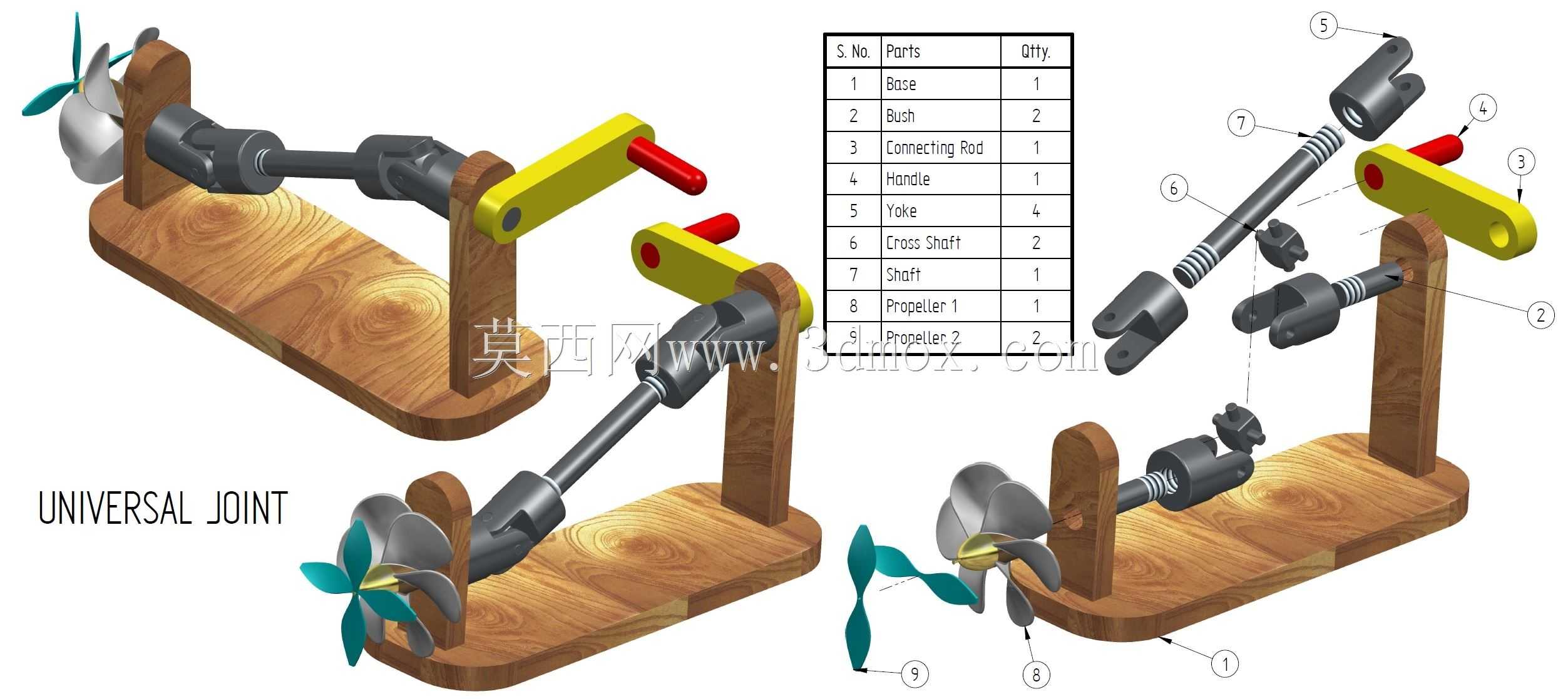

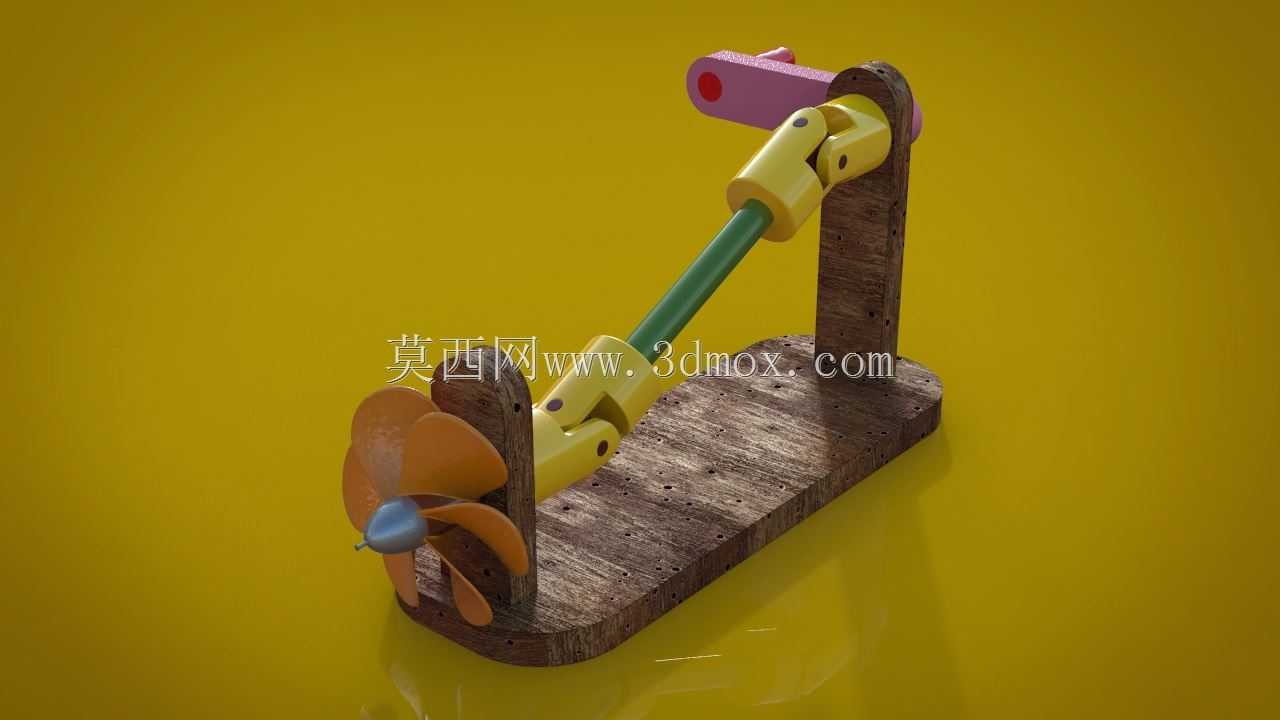

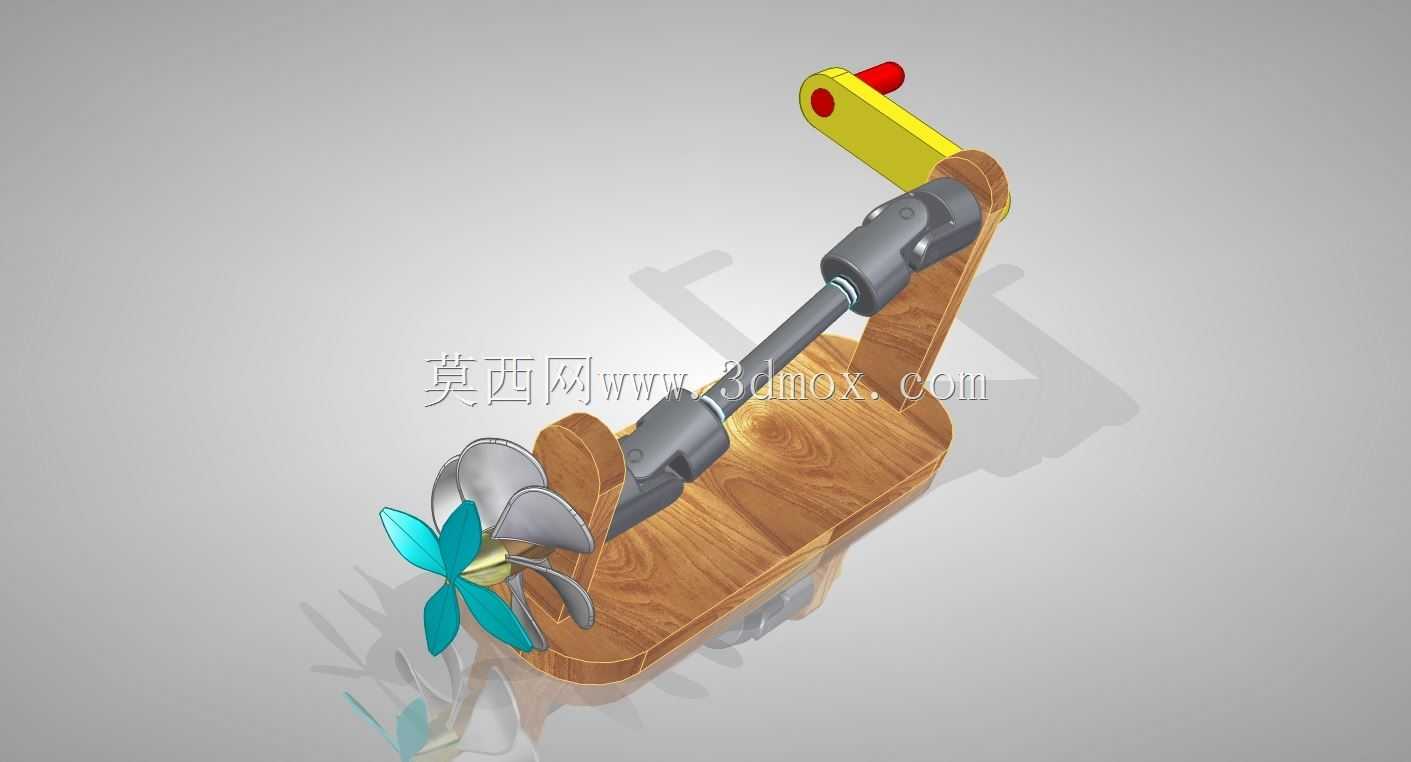

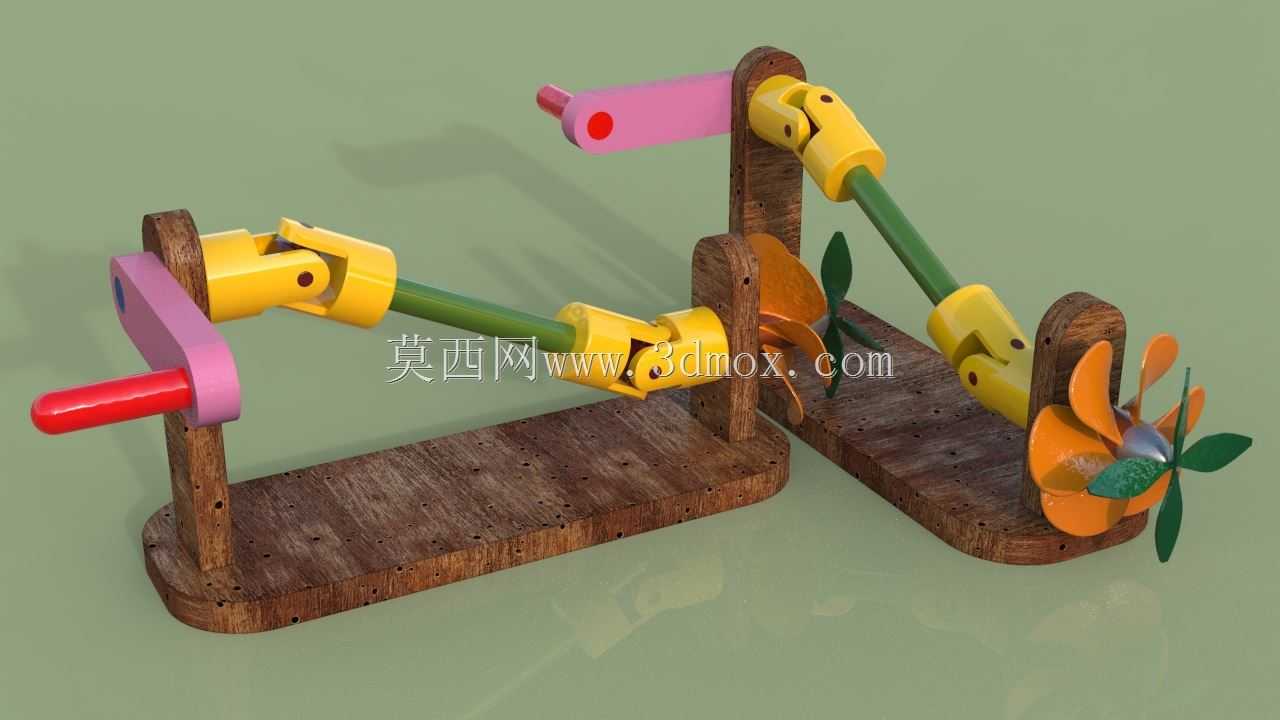

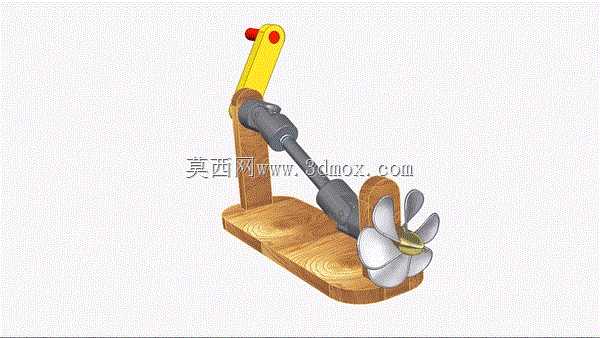

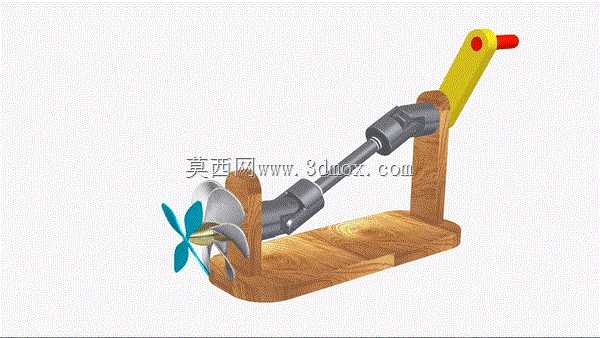

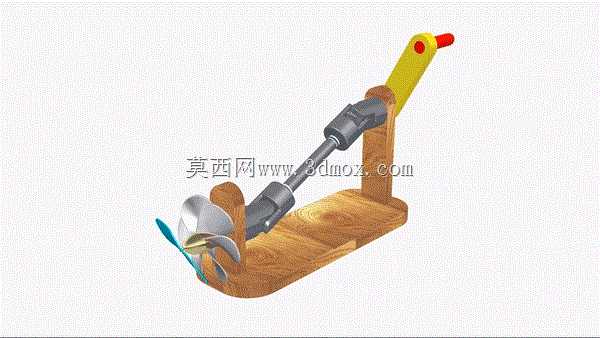

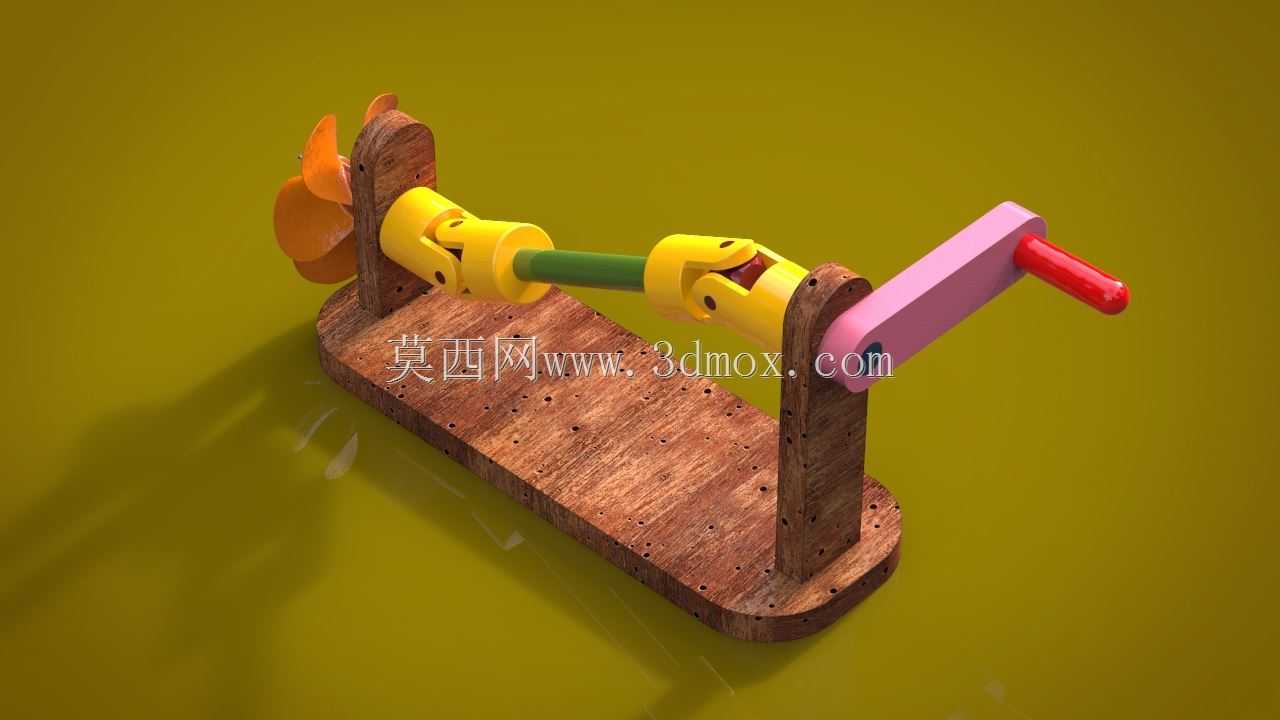

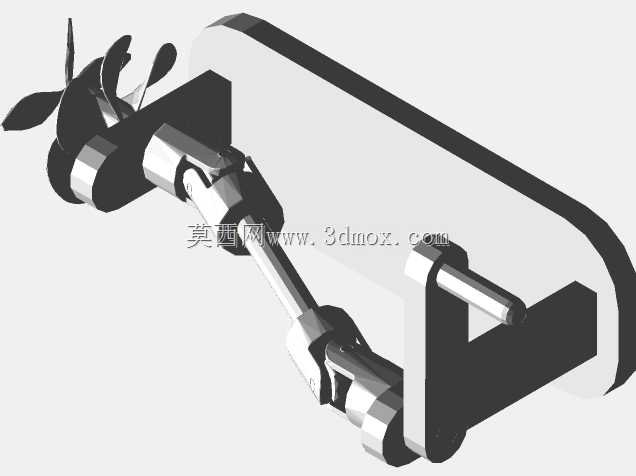

在跨轴系动力传递场景中,两轴存在空间夹角、安装同轴度偏差是工程现场极为常见的工况,这类场景下刚性联轴器无法补偿偏移量,容易引发轴系憋劲、轴承过载、传动异响甚至轴件断裂的问题,万向联轴器正是针对这类偏角传动需求开发的核心传动部件。这套带木质演示支架的双万向节传动结构,完整还原了实际工业应用中万向传动的核心构型,两端的十字轴铰接结构可以实现单节最大数十度的轴间夹角补偿,搭配中间传动轴的双节布置,能够保证输入轴与输出轴在存在空间偏移、安装错位的工况下,依然维持稳定的扭矩传递,不会出现单万向节传动时的转速波动问题,这也是实际设备中多采用双万向节串联布置的核心原因。从结构设计逻辑来看,两端的万向节叉采用对称铰接布局,十字轴作为核心铰接件,四个轴颈分别与两端节叉的安装孔配合,预留了合理的转动间隙避免卡滞,同时保证铰接处的受力均匀,不会出现局部应力集中的问题;中间传动轴采用等径杆体结构,长度可根据实际安装的轴间距灵活调整,适配不同设备的跨距需求。配套的演示支架采用立式支撑结构,两个支撑立板分别固定输入、输出端的万向节安装座,底座为平板式结构,保证整个传动机构放置时的稳定性,输入侧加装了扇叶式演示负载,能够直观展示动力传递过程中机构的运转状态,输出侧的摇柄结构可以手动驱动整个机构转动,方便观察不同轴夹角下的传动状态。在实际工程选型中,这类万向节结构广泛应用于机床进给传动、汽车转向与传动系统、农业机械动力输出、轻工设备的跨轴动力传递场景,安装时需要注意保证两端万向节的叉面处于同一平面,同时控制输入输出轴与中间轴的夹角相等,才能实现等速传动,避免传动过程中的转速脉动引发的振动问题。这套结构的安装边界需要结合实际传递扭矩核算十字轴的轴颈强度、节叉的抗弯截面模量,支撑座的安装孔位需要与设备端的轴伸尺寸匹配,预留足够的轴向窜动间隙补偿热胀冷缩带来的长度变化,铰接位置需要预留润滑通道,保证长期运转下的磨损量处于可控范围。
