脚踏式气动控制换向阀结构设计

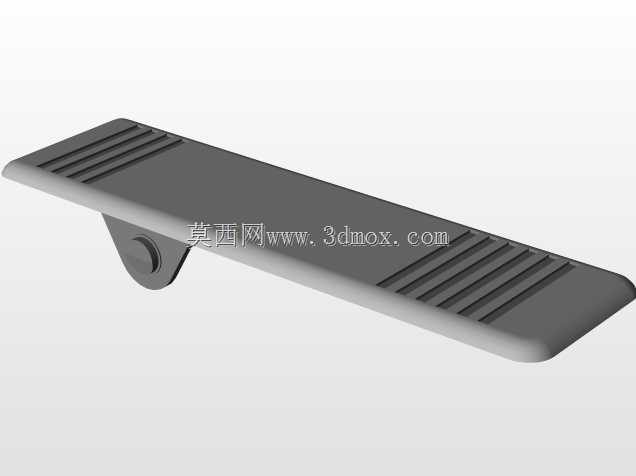

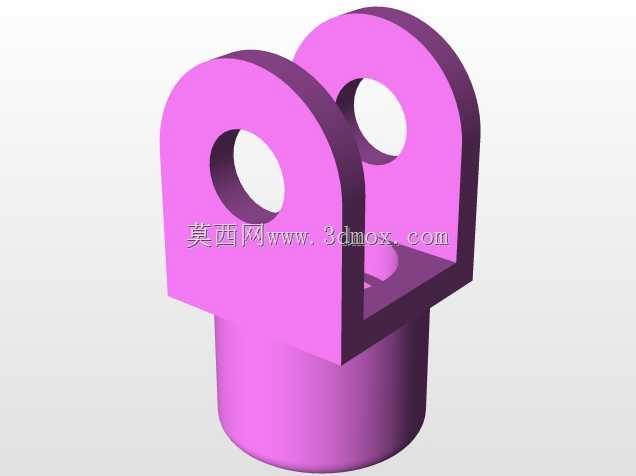

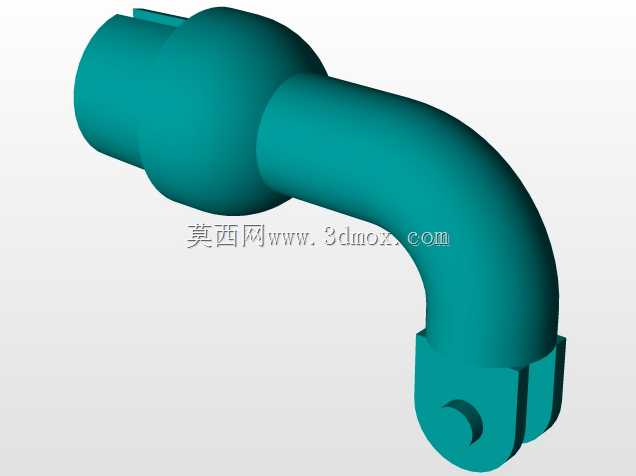

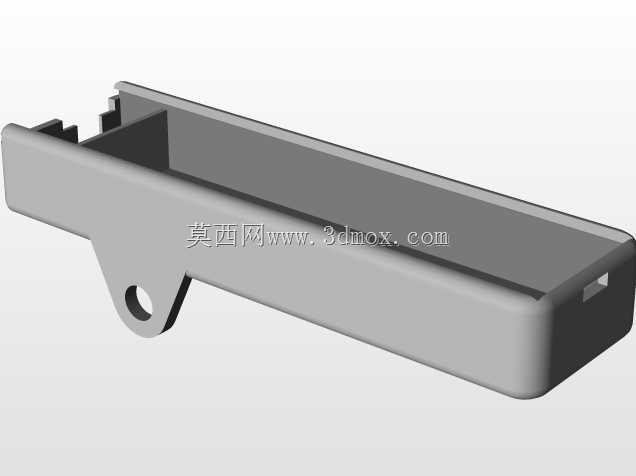

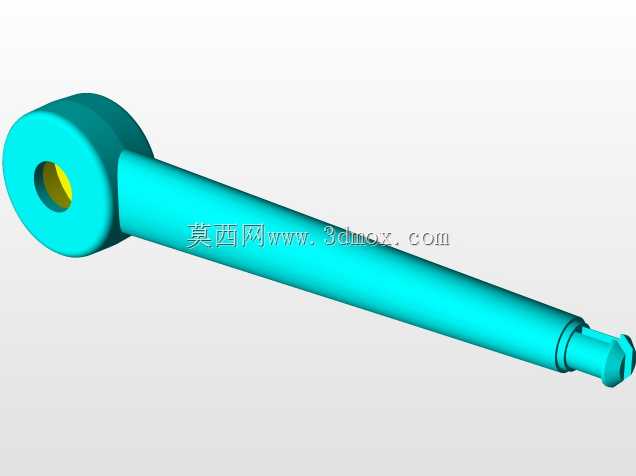

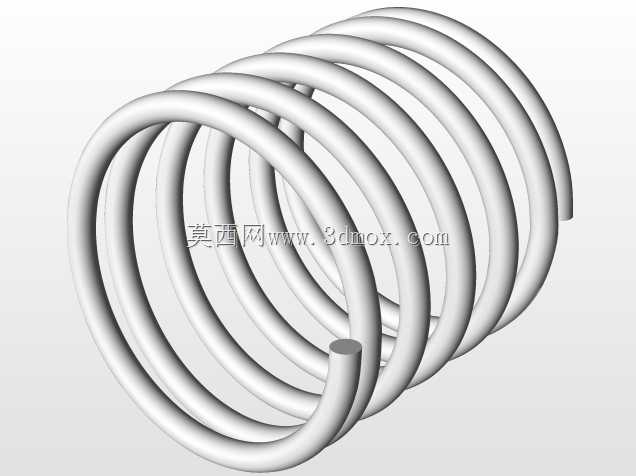

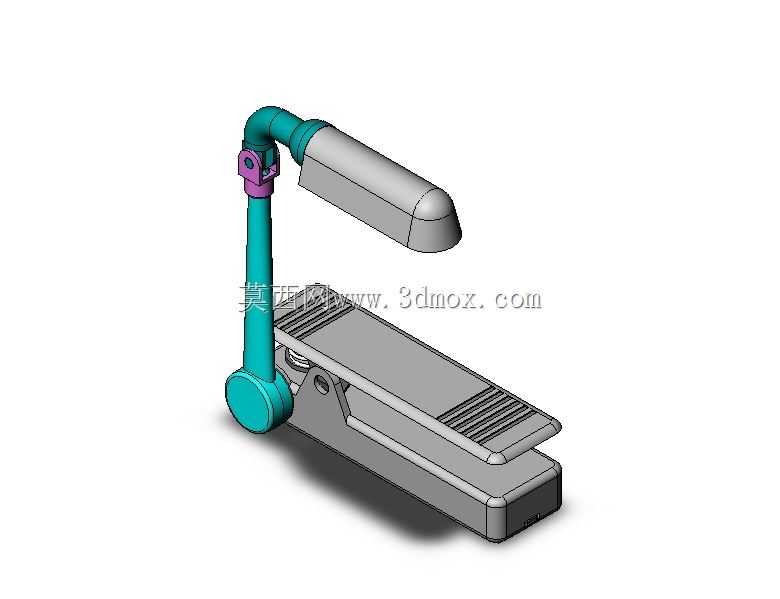

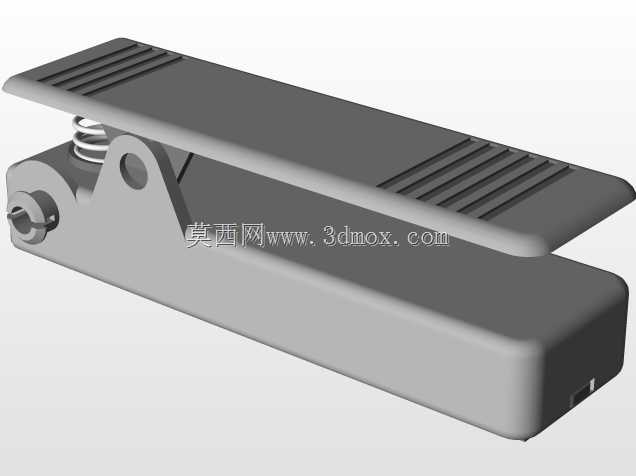

这款脚踏控制的气动换向元件，主要应用在需要双手持续操作工件的生产工位场景中，比如小型零件装配台、半自动压合工位、简易焊接工装旁，操作人员可以通过脚部踩踏动作完成气路通断与方向切换，完全释放双手完成工件定位、持握等操作，避免手部频繁触碰控制开关带来的动作中断，提升工位操作的连贯性。从结构设计来看，整体采用底座加立式摆臂的布局，底部的踩踏踏板做了防滑纹理处理，踏板与阀体之间采用铰接转轴连接，踩踏行程控制在适合脚部发力的区间，不会因为行程过大造成脚部疲劳，也不会因为行程过小出现误触发的问题。阀体内部集成气路换向的阀芯结构，侧面预留标准气动接头的安装接口，可以直接对接工厂常规的PU气管，不需要额外做转接配件。上方的立式臂杆采用可转动的铰接结构，能够根据工位的实际安装位置调整接头朝向，适配不同方向的气管走线，避免气管出现过度弯折造成气阻增大、气管寿命缩短的问题。设计过程中充分考虑了工位安装的边界条件，整体底座的安装孔位按照常规工装台面的安装间距设置，可以直接通过螺栓固定在木质、钢制的工作台边缘，也可以搭配小型安装支架固定在设备机架侧面，整体占用的台面空间很小，不会干涉工位上工件、工装的摆放。踏板的触发力度按照成年人脚部常规发力范围设定，不需要刻意用力踩踏即可完成换向，长时间工位操作也不会造成脚踝部位的疲劳，复位结构内置在阀体铰接位置，松开踏板后可以自动复位到初始气路状态，不需要额外的复位操作。在实际生产应用中，这类脚踏阀可以搭配小型气缸、气动夹指使用，完成工件的夹紧、松开、小型压头的下压、抬升动作，相比手动阀来说操作效率更高，相比电磁阀来说不需要布设控制电路，在没有电控条件的简易工装工位也能直接使用，整体结构没有复杂的电子元件，纯机械气路结构的可靠性更高，在多粉尘、少量切削液飞溅的普通机加工、装配工位也能稳定工作，日常维护只需要定期清理踏板铰接位置的杂物，避免卡滞即可，不需要复杂的保养流程。
