扭锁式快锁压紧连接机构结构设计

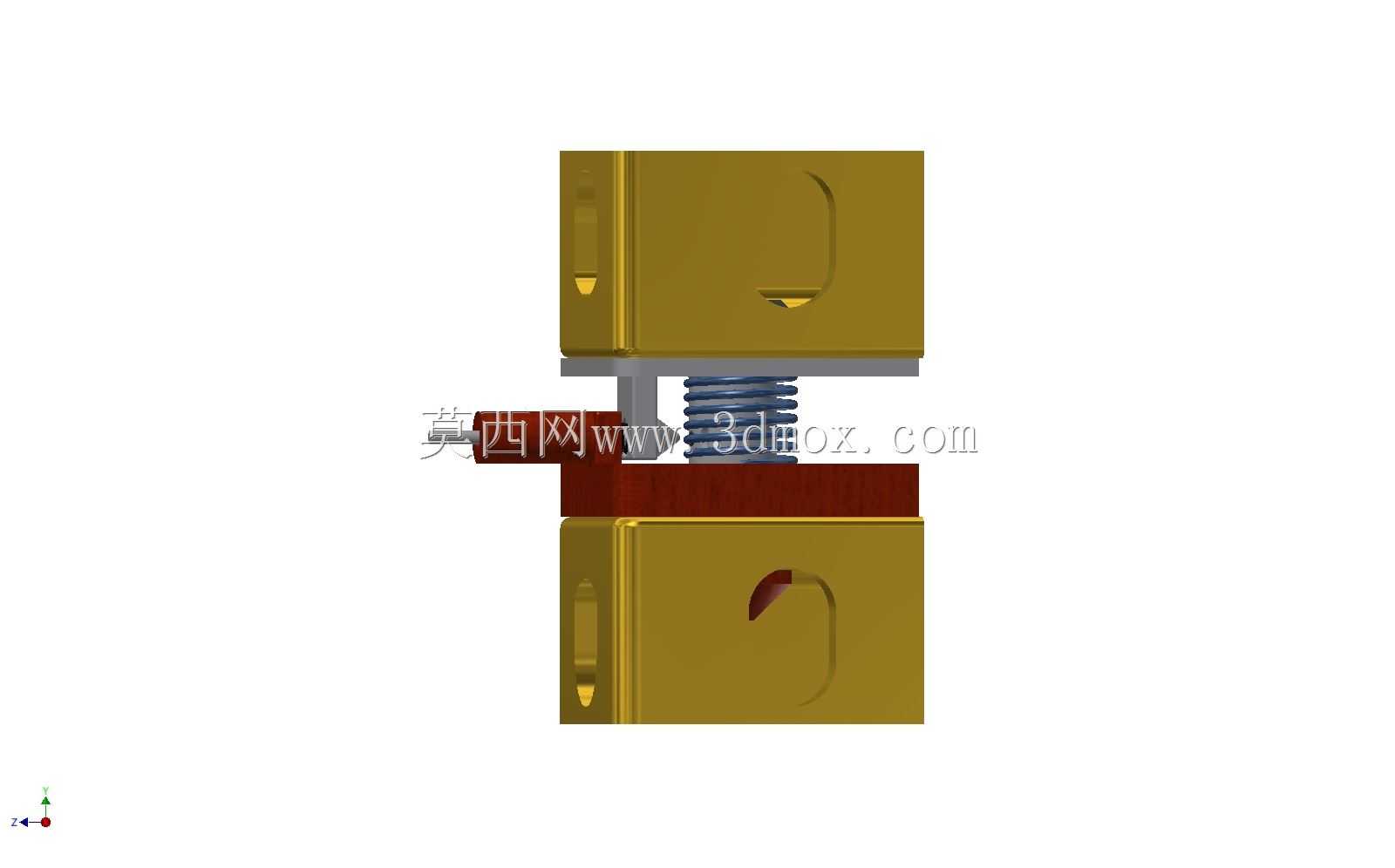

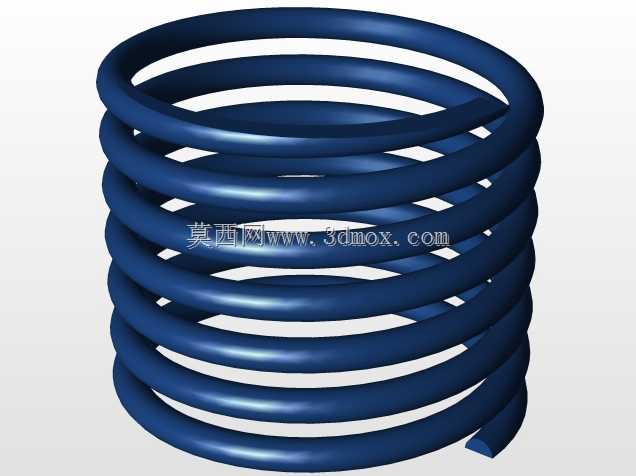

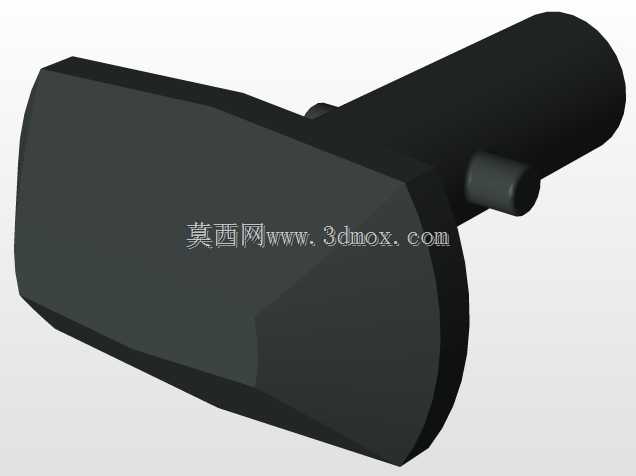

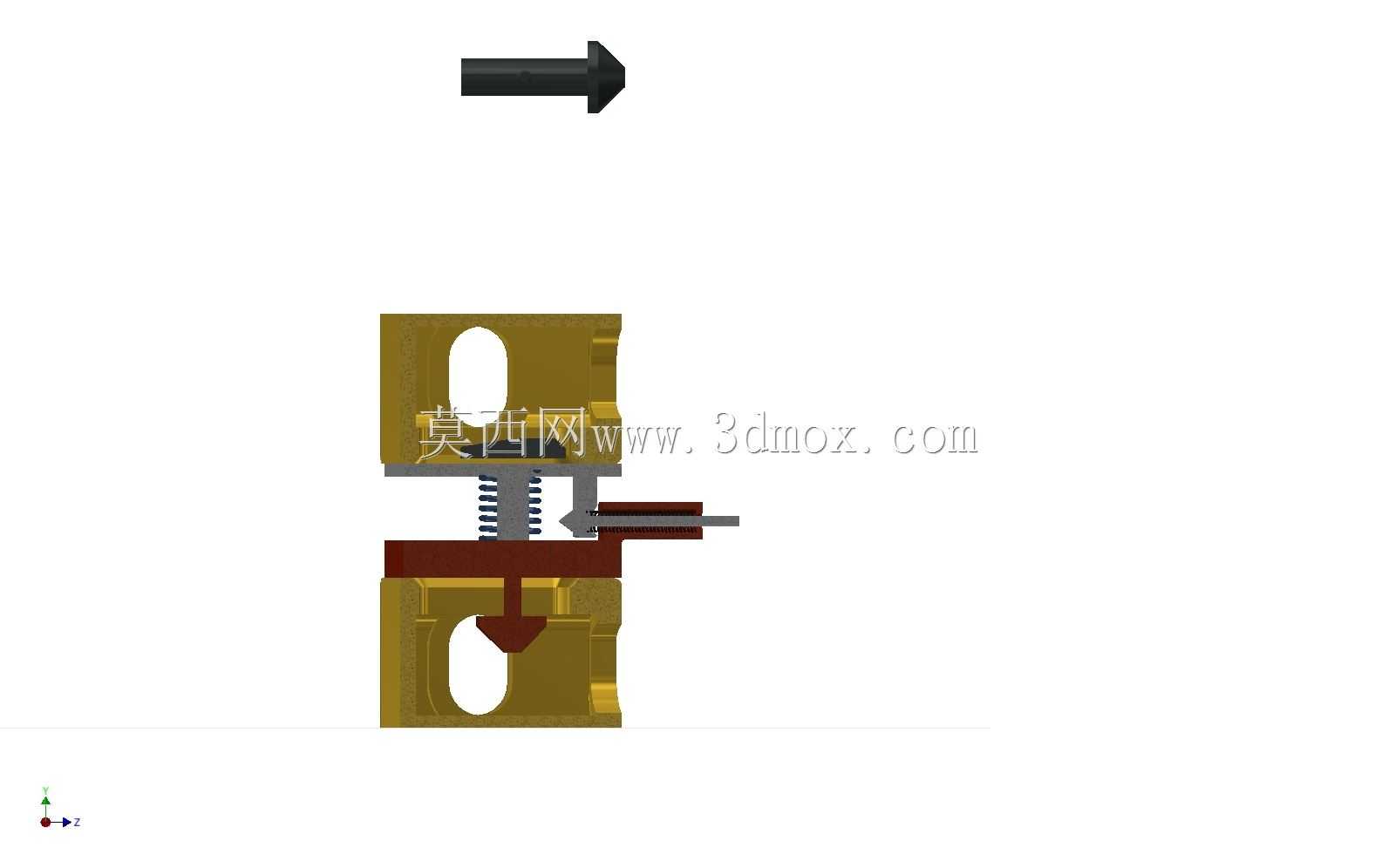

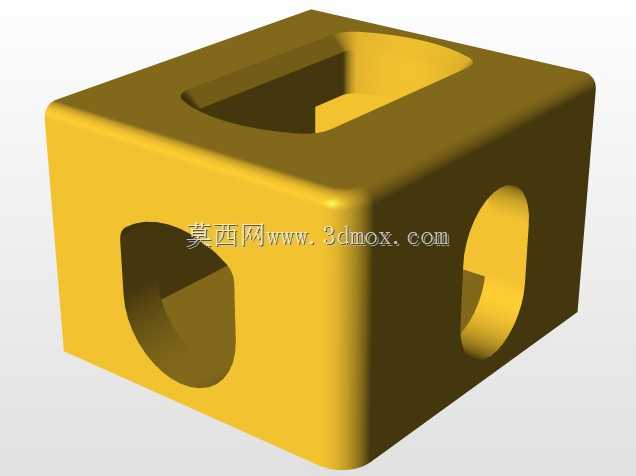

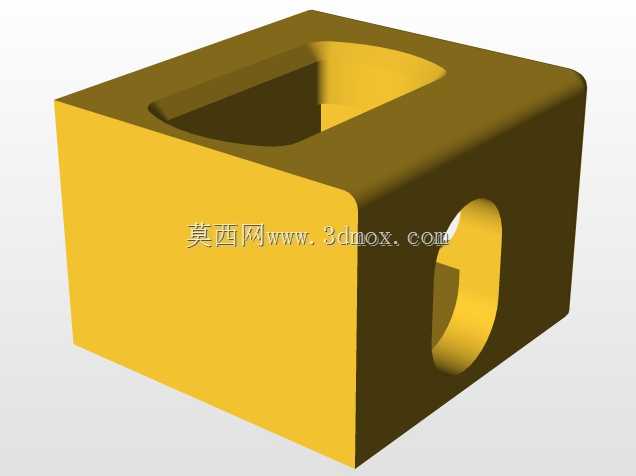

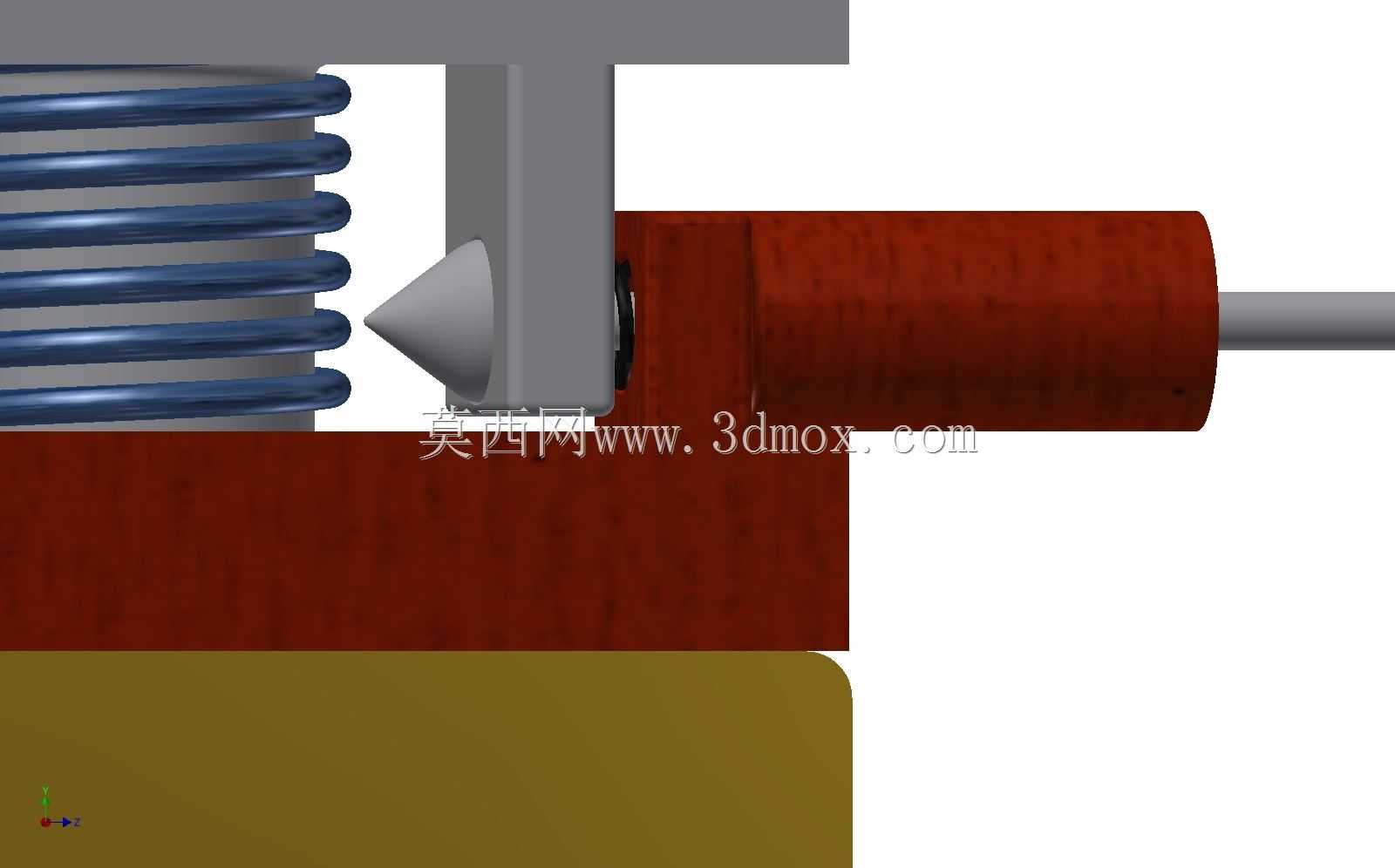

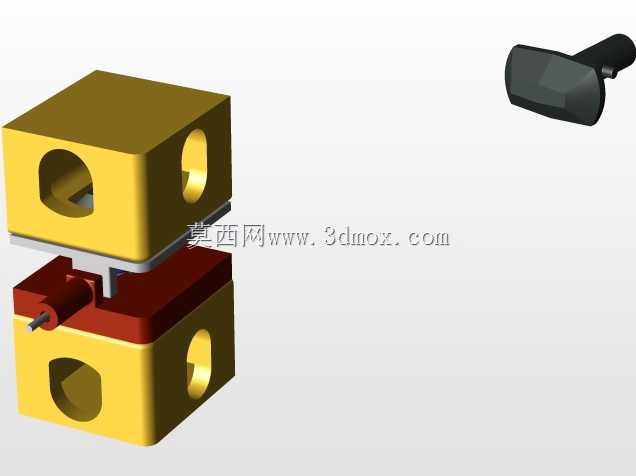

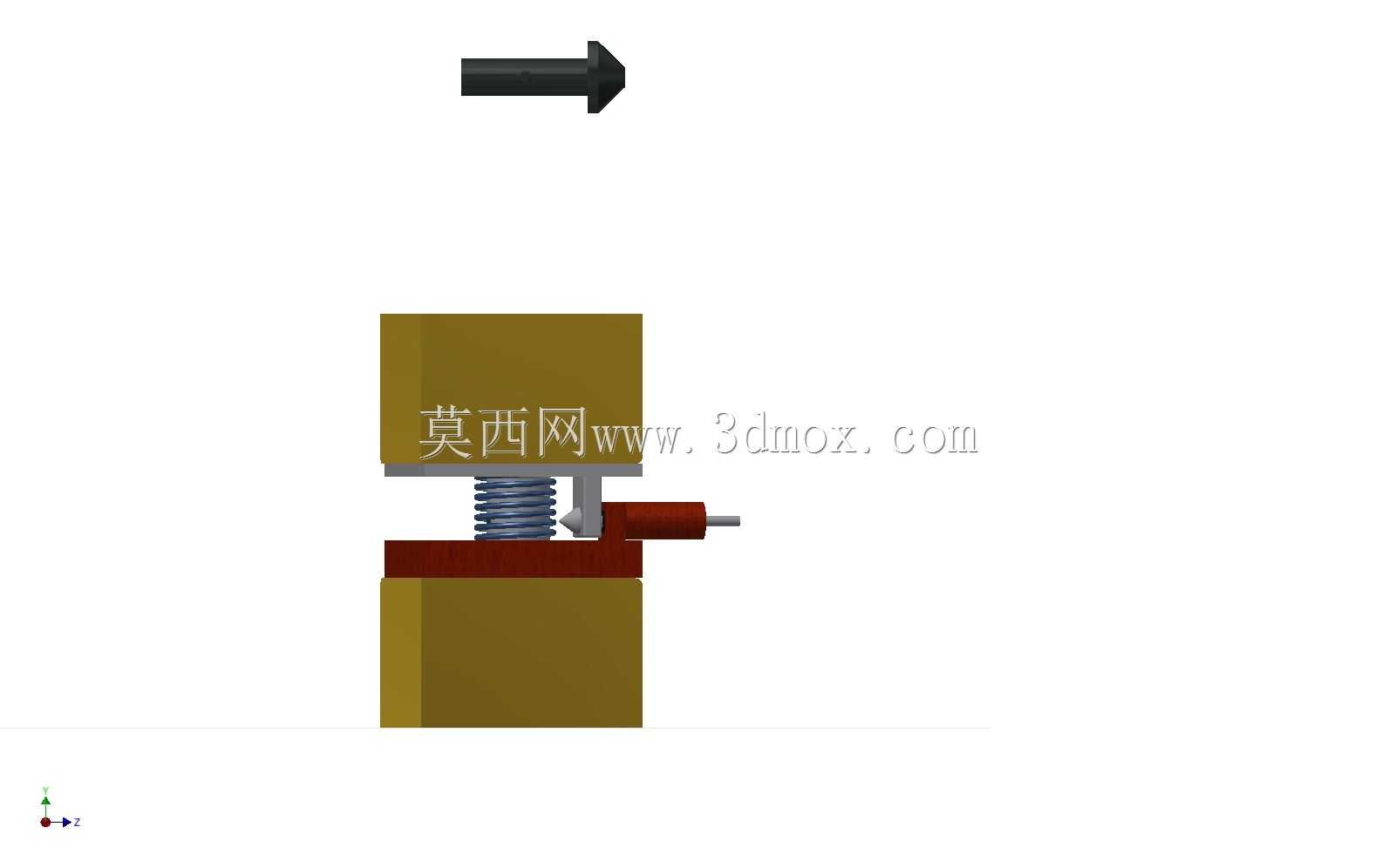

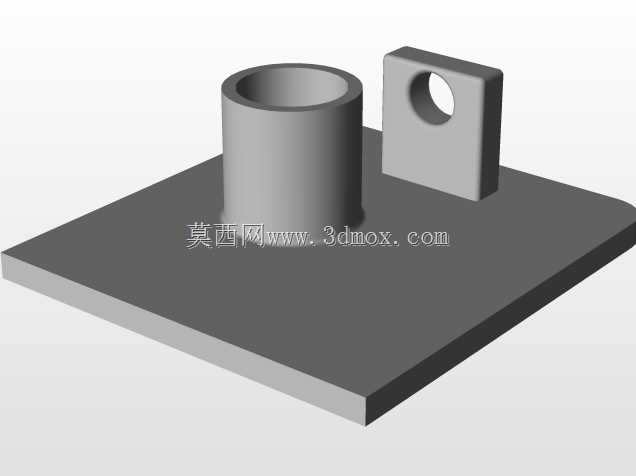

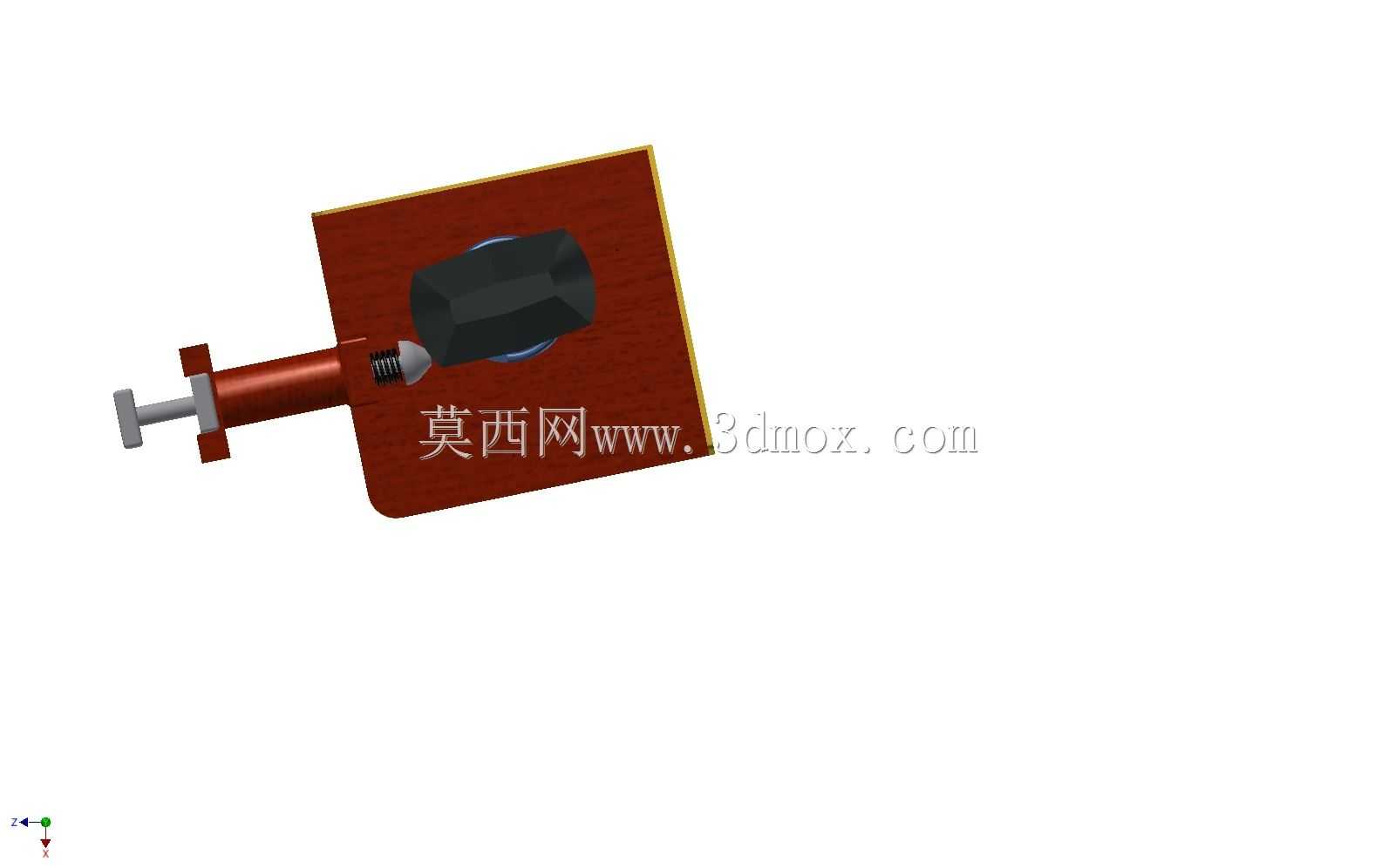

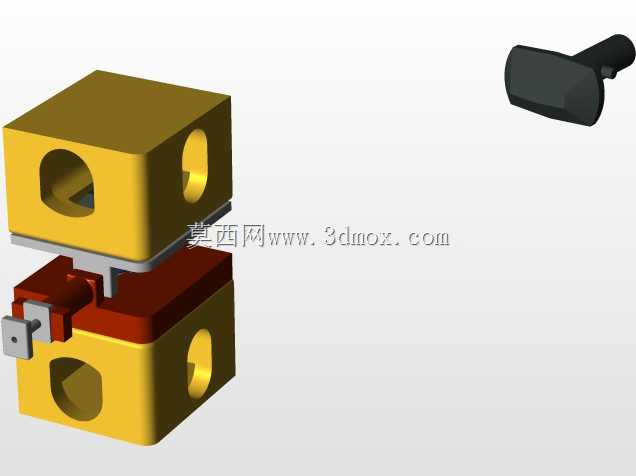

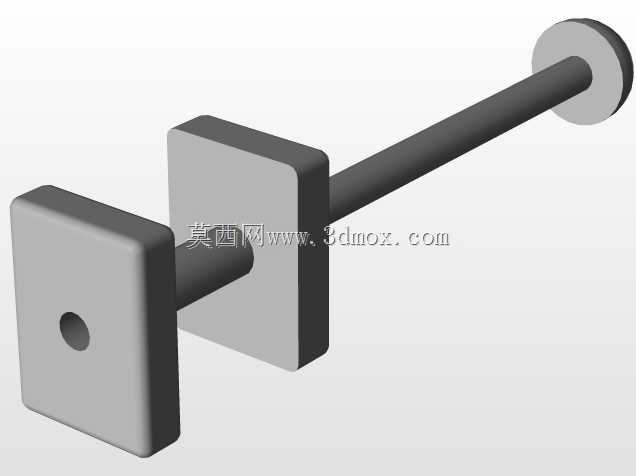

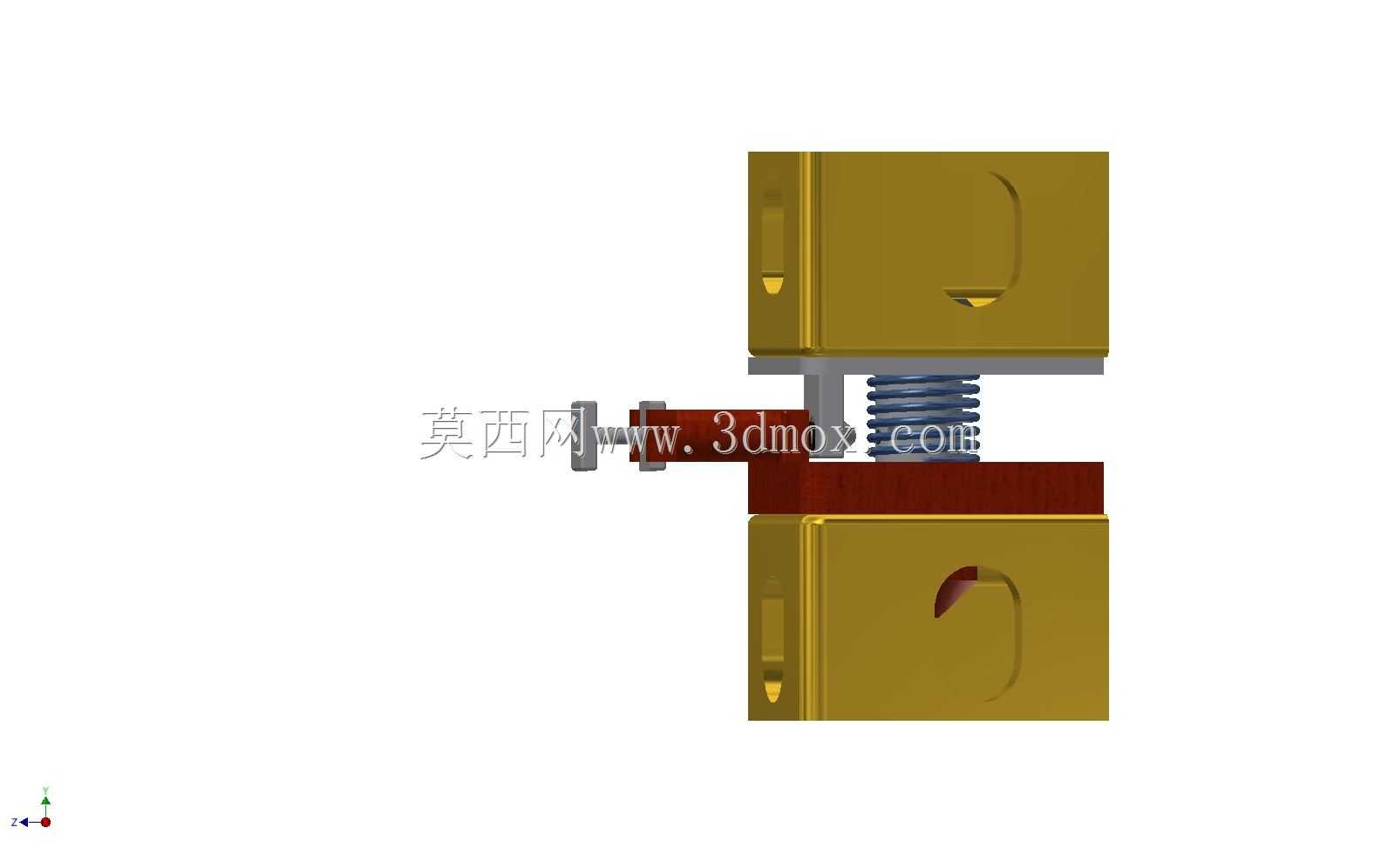

这类扭锁压紧结构常应用在需要频繁拆装、快速锁紧的工装夹具、小型设备舱门、可拆卸检修盖板以及模块化工业组件的连接场景中，相比传统螺栓紧固，它不需要额外工具，仅靠旋转动作就能完成锁紧与解锁，能大幅缩短设备拆装、检修的辅助作业时间，在小空间操作场景下优势尤为明显。从结构组成来看，该机构核心包含带锥头的锁舌、复位弹簧、导向限位座以及带楔形锁紧面的配合基座，锁舌在初始状态下受弹簧预紧力顶出，当旋转锁体带动锥头压入配合基座的楔形槽时，锥面会将旋转的切向力转化为轴向压紧力，把两个被连接件牢牢压合，解锁时反向旋转锁体，锥头脱离楔形槽，弹簧将锁舌顶回初始位置，即可直接分离两个连接部件。设计过程中首先要确认锁紧行程与压紧力的匹配关系，锥头的锥角选择需要兼顾锁紧可靠性与操作手感，锥角过小会出现自锁过死、解锁费力的问题，锥角过大则容易受振动影响出现松脱，通常会根据实际应用场景的振动等级、所需压紧力大小调整锥角参数，同时要保证锥面的表面粗糙度达到对应要求，减少长期使用后的磨损量。复位弹簧的选型需要匹配锁舌的运动行程，预紧力既要保证解锁时锁舌能顺利回位，又不能过大导致锁紧操作时需要施加过大的旋转力矩，弹簧的导向段需要和锁舌安装孔保持合理的间隙配合，避免长期伸缩后出现卡滞。安装边界方面，锁体的固定端需要设计对应的定位止口，保证安装后锁舌的运动方向与配合基座的楔形槽中心对齐，偏心量过大会导致锁紧时锥面受力不均，局部磨损加快甚至出现卡滞；被连接件的压紧面需要设计对应的贴合平面，平面度公差需要控制在合理范围内，避免锁紧后出现缝隙、压紧力不足的问题。在实际选型应用时，需要根据被连接件的厚度调整锁舌的伸出长度，保证锥头进入楔形槽的有效啮合长度满足锁紧力要求，同时要预留足够的操作空间，方便操作人员用手或者简易工具完成旋转锁紧动作，对于有密封要求的应用场景，还可以在锁体与安装座之间增加密封圈，避免粉尘、水汽进入机构内部影响运动顺畅度。这类结构的失效形式通常集中在锥面磨损、弹簧疲劳失效以及锁体限位结构断裂，设计时会针对易损部位做对应的强化处理，比如锥头部分采用更高硬度的材料，或者做表面淬火处理提升耐磨性能，弹簧则根据预期循环寿命选择对应疲劳等级的线材，保证长期使用的可靠性。
