蛙式力驱动机器人承载底座结构设计

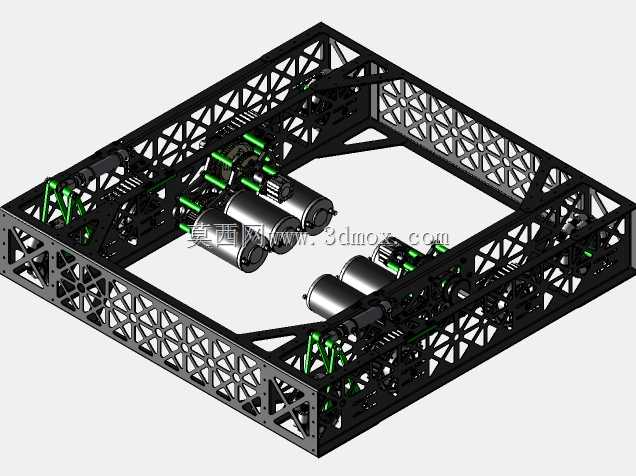

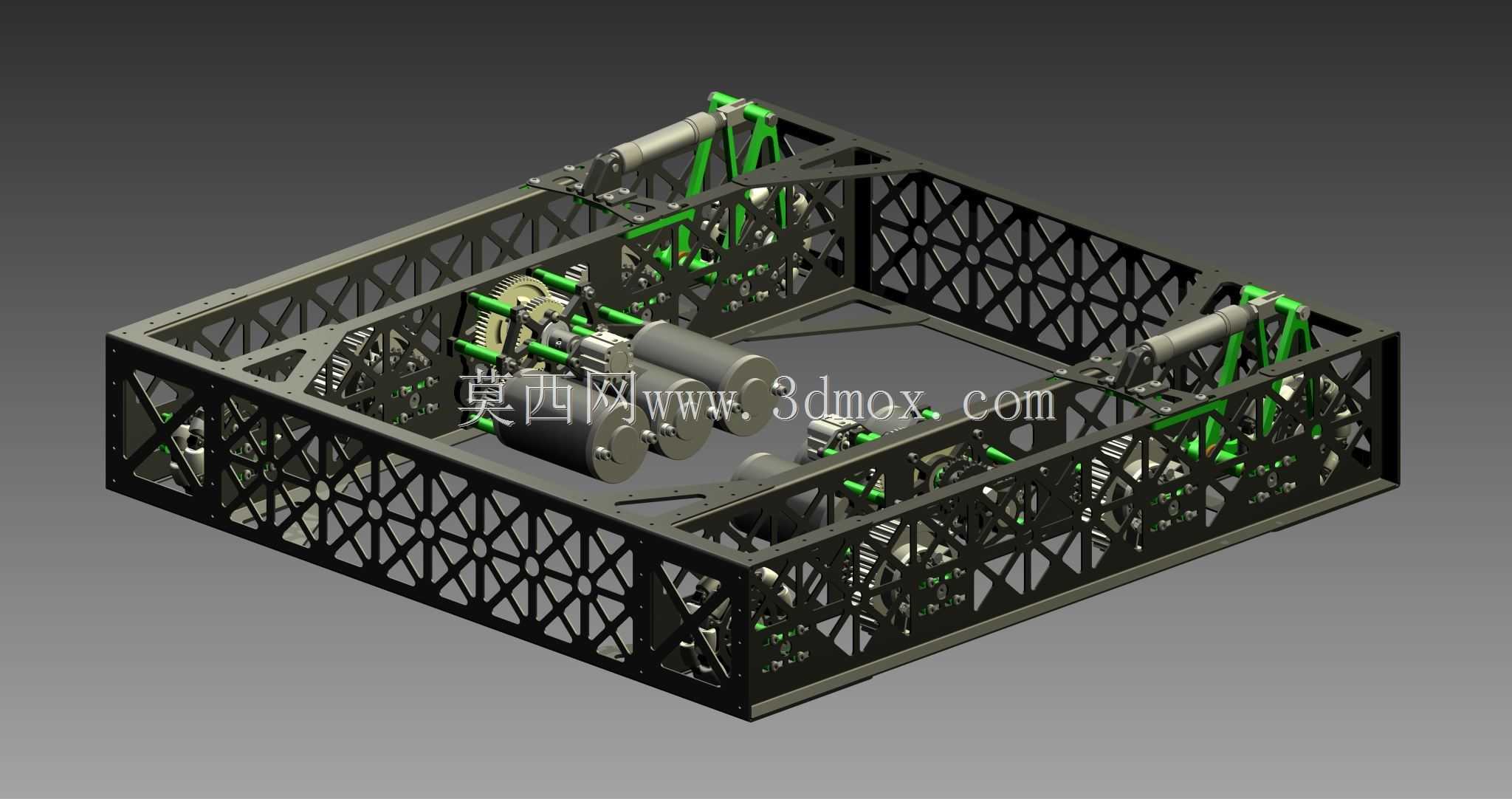

该蛙式力驱动底座主要面向竞技类移动机器人的底盘承载需求，适配需要多动力单元协同输出的轮式移动场景，可作为机器人整机的下部承载基体，承担上部功能模块安装、动力传输、行走驱动的核心作用。整体采用镂空桁架式框架结构，框架主体通过型材拼接形成矩形承载边界，框架侧边采用三角镂空筋格设计，在保证整体结构刚度的前提下尽可能降低自重，避免冗余材料带来的负载损耗，适配移动机器人对自重控制的严苛要求。动力单元采用对称式布局，四组驱动电机沿框架两长边侧对称排布，每组动力输出端配套绿色标识的传动连接组件，可将电机输出扭矩传递至行走轮端，蛙式力的结构设计让动力输出过程中受力分布更均匀，避免单侧受力过大导致的框架形变，同时可抵消部分行走过程中产生的侧向冲击力。框架内侧预留了充足的上部模块安装空间，可根据实际使用需求搭载控制舱、电池组、任务执行机构等不同功能组件，框架各连接节点处预留了标准化安装孔位，无需二次打孔即可完成上部模块的固定安装，降低现场装配的加工工作量。从安装边界来看，框架整体外轮廓为规整矩形，各边无外凸的突兀结构，可适配不同尺寸的机器人外壳封装，底部行走轮安装位与框架下表面保持统一高度差，保证行走过程中底部间隙一致，避免通过障碍时出现框架剐蹭地面的问题。设计过程中优先考虑了动力传输的同轴度要求，每组电机安装位都设置了定位止口，保证电机输出轴与传动组件的同轴度误差控制在合理范围内，减少传动过程中的功率损耗与异常磨损。框架的受力路径经过优化，行走过程中产生的冲击载荷可通过侧边桁架的筋格结构分散至整个框架，避免局部应力集中导致的结构断裂，同时镂空结构也为动力线缆、控制线缆的排布预留了充足的走线路径，可将线缆规整布置在框架内侧的镂空区域，避免线缆外露被剐蹭损坏。
