FRC竞赛525号竞技机器人底盘结构

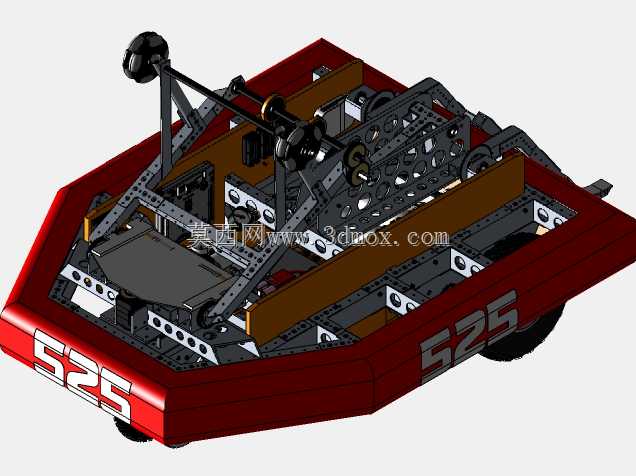

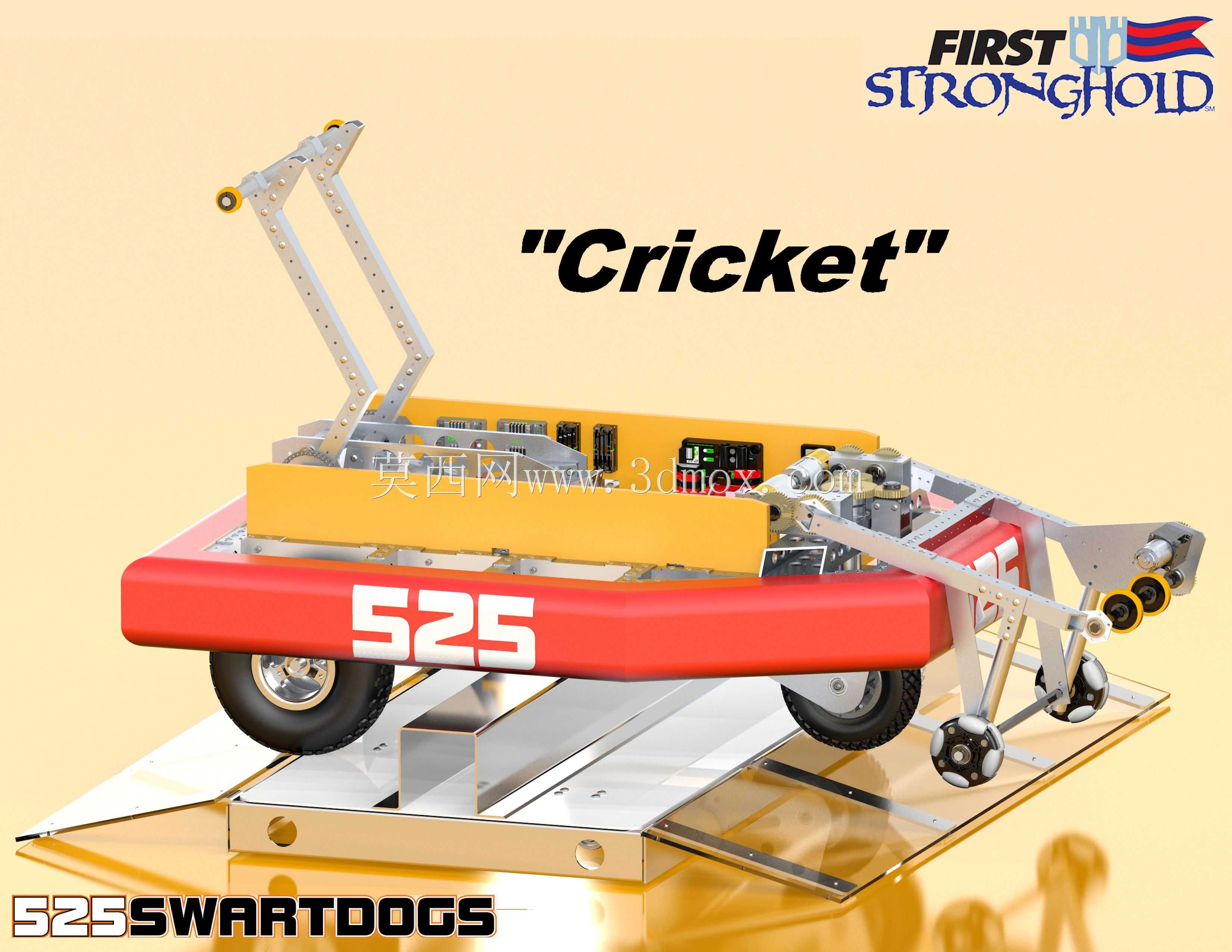

该结构面向青少年机器人竞技赛事场景设计，核心用于板球类竞技对抗任务，可在限定赛场边界内完成快速移动、球体拾取、投射作业等对抗动作，适配赛事规则下的多回合竞技需求。从结构设计逻辑来看，整体采用框式承载布局，外围使用红色折弯钣金作为防护外框，既能够在对抗碰撞中吸收冲击能量，保护内部核心传动与电控组件，也可作为安装基准承载上部功能机构。底盘主框架采用镂空铝型材拼接设计，在保证整体结构刚度的前提下尽可能降低自重，预留的多组安装孔位可根据赛事任务需求快速调整上部执行机构的安装位置，适配不同赛季的任务规则调整。行走系统采用双侧轮组驱动布局，传动链路通过同步带轮将动力传递至驱动轮，传动路径上的张紧结构可快速调整皮带预紧力，避免高速移动下出现传动打滑问题；底盘上部预留的安装空间可容纳电池、主控模块、驱动电机等核心电控组件，走线槽沿框架型材内侧布置，可避免运动过程中线缆被拉扯、磨损。上部投射机构采用摆臂式结构，通过转轴与主框架连接，配重块与拾取执行端形成力矩平衡，可快速完成球体的拾取、蓄力、投射动作，机构的运动行程经过限位结构约束，避免超程运动造成结构干涉。从安装边界来看，整体外廓尺寸适配赛事规则对参赛设备的尺寸限制，所有突出部件均纳入外框防护范围内，碰撞时不会出现核心部件直接受力的情况；底部轮系的安装高度经过匹配设计，可适配赛场内的平整场地、缓坡障碍等不同路面条件，底盘离地间隙预留足够空间，可越过赛场内的小型凸起障碍不会出现卡滞。结构上所有连接位置均采用防松紧固件，在持续的对抗碰撞、高频启停运动下不会出现连接松动问题，各运动副的润滑点位预留了维护操作空间，赛事间隙可快速完成保养、故障件更换作业。
