六轮差速驱动机器人移动底座结构设计

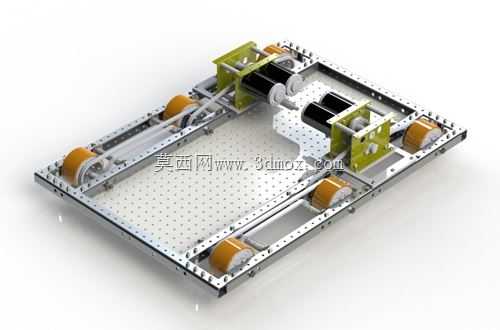

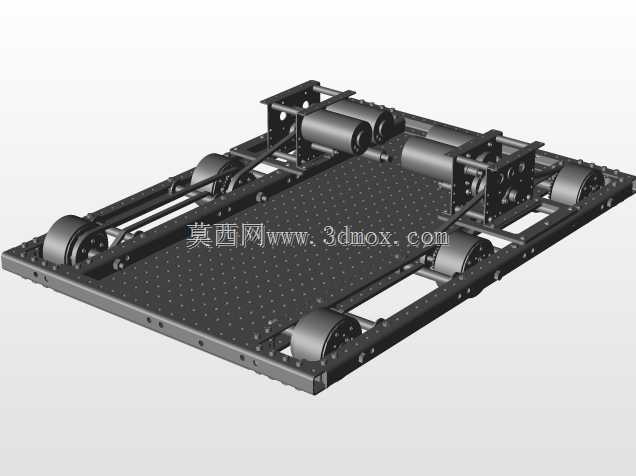

这款轮式移动底盘采用六轮布局的驱动方案，核心采用双电机差速传动架构，主要面向室内巡检、轻型物料转运、教学实训类机器人的开发场景，可作为各类功能型移动机器人的承载基体，适配不同上层功能模块的搭载需求。从结构设计逻辑来看，底盘框架采用多孔铝型材拼接搭建，安装面预留了等间距的阵列安装孔位，可根据上层搭载设备的固定需求灵活调整安装位置，无需额外二次打孔加工，大幅缩短上层模块的适配调试周期。行走轮采用聚氨酯包胶材质，轮面接触地面的宽度经过匹配计算，既能在平整环氧地坪、硬质瓷砖地面保持足够的附着摩擦力，避免急停、转向时出现打滑偏移，也能在接缝小于5mm的地面平稳通过，不会出现轮体卡滞的问题。驱动单元采用对称式双电机布置，两台驱动电机分别安装在底盘中部的两侧安装支架上，通过传动连杆将动力传递至前后对应的驱动轮，相比传统的轮边直驱方案，这种布局能将重心集中在底盘几何中心区域，有效降低整机重心高度，提升高速转向时的抗侧倾能力，同时也减少了轮边的布线复杂度，避免走线外露被轮体卷入的风险。底盘的安装边界经过尺寸优化，整体框架的长宽尺寸控制在常规室内通道的通行阈值内，可顺利通过宽度800mm以上的标准室内门洞，底盘底部离地间隙经过合理设定，既能越过地面常见的10mm以内凸起、线缆线槽等障碍，也不会因为离地间隙过大导致重心过高影响稳定性。底盘上预留了电池仓、控制模块的安装空间，中部的镂空安装区域可根据需求搭载工控机、传感器支架、机械臂安装座等不同组件，框架侧边预留了走线槽位，可将动力线、信号线规整布置在型材槽内，避免线路外露剐蹭。从传动结构的设计细节来看，连杆传动的关节处采用了自润滑衬套，长期运行无需频繁加注润滑脂，维护成本更低，轮组的安装支架设计有腰型调节孔，可方便调整传动带/连杆的张紧度，补偿长期运行产生的磨损间隙，保证动力传递的稳定性。转向控制完全依靠两侧驱动轮的转速差实现，无需额外设置转向舵机，减少了转向机构的故障点，可实现原地零半径转向，在狭小空间内的机动灵活性更强，适合在实验室、仓储通道这类空间受限的场景下作业。
