带安装法兰的PCB防护塑料接线外壳

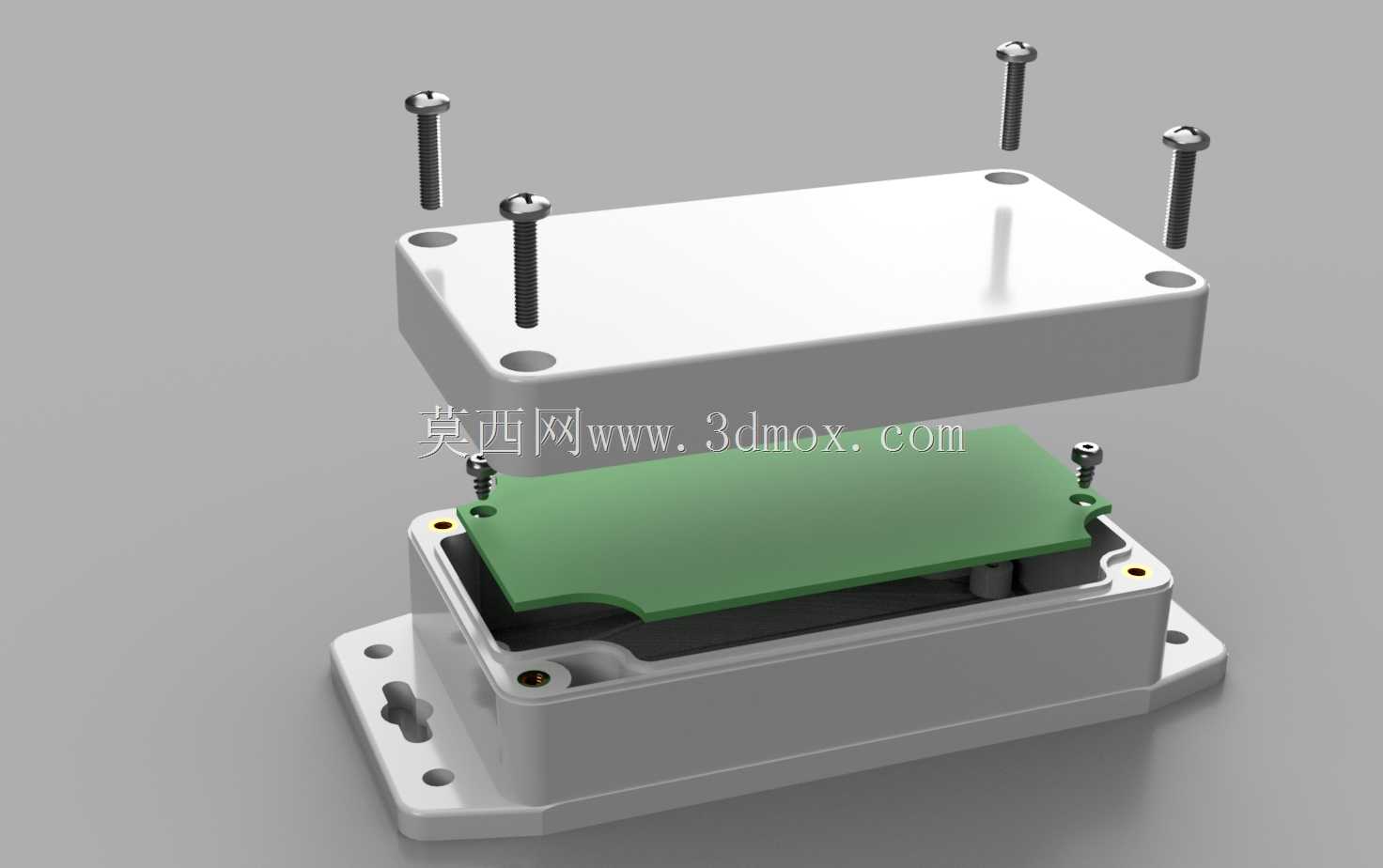

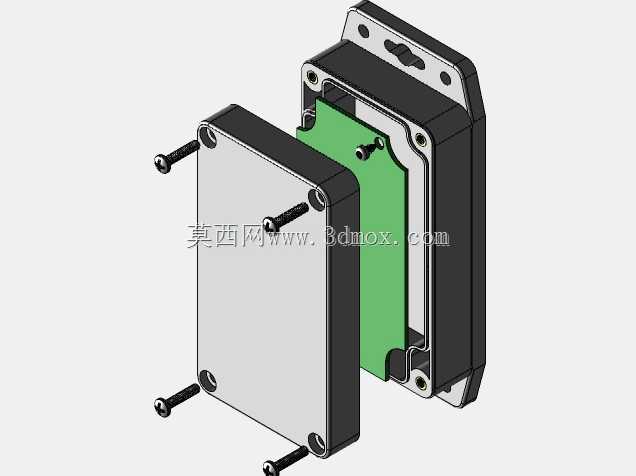

这款带安装法兰的塑料防护外壳，主要面向工业现场的小型控制电路板、信号采集模块的封装防护需求，在车间设备旁的分布式IO节点、户外小型传感信号变送单元、低压电气柜内的二次回路模块安装场景中都能适配。从结构设计来看，壳体采用上下扣合的分体式结构，下壳预留了适配标准PCB的安装螺柱，电路板放入后可通过小螺丝直接固定在壳内的定位柱上，不需要额外加装固定支架，能减少装配环节的零件数量。上下壳的结合面做了一圈内凹的密封槽，可嵌入橡胶密封圈来实现IP65级别的防尘防水效果，应对车间内的粉尘飞溅、偶尔的液体泼溅场景完全足够。上盖通过四颗十字盘头螺丝与下壳锁紧，螺丝孔位做了沉台设计，锁紧后螺丝头不会突出上盖表面，既避免了尖锐凸起刮擦操作人员，也能让外壳堆叠放置时保持平整。下壳两侧延伸出带安装孔的法兰边，法兰上同时开了圆形固定孔和腰型调节孔，现场安装时如果遇到安装孔位存在少量偏差的情况，可通过腰型孔微调固定位置，不需要重新在安装面上打孔，适配性更强。壳体内部的容腔尺寸刚好容纳常规尺寸的小型PCB，边缘预留了接线端子的出线空间，可根据使用需求在壳体侧壁开孔安装防水格兰头，实现线缆的密封进出。建模过程中严格按照实物的装配公差做了配合间隙设计，上下壳扣合后不会出现错位、缝隙不均的问题，螺丝孔位与壳内PCB安装柱的同轴度控制在合理公差范围内，实际生产时不会出现螺丝锁偏、PCB装不进去的问题。外壳的边角都做了圆角过渡，没有尖锐的直角结构，既降低了注塑生产时的应力集中问题，也能避免安装维护时划伤操作人员。法兰边的厚度做了加强处理，锁紧安装螺丝时不会出现法兰变形断裂的情况，长期在有振动的设备旁使用也能保持固定牢靠。
