两款常用规格轴流散热风扇结构设计

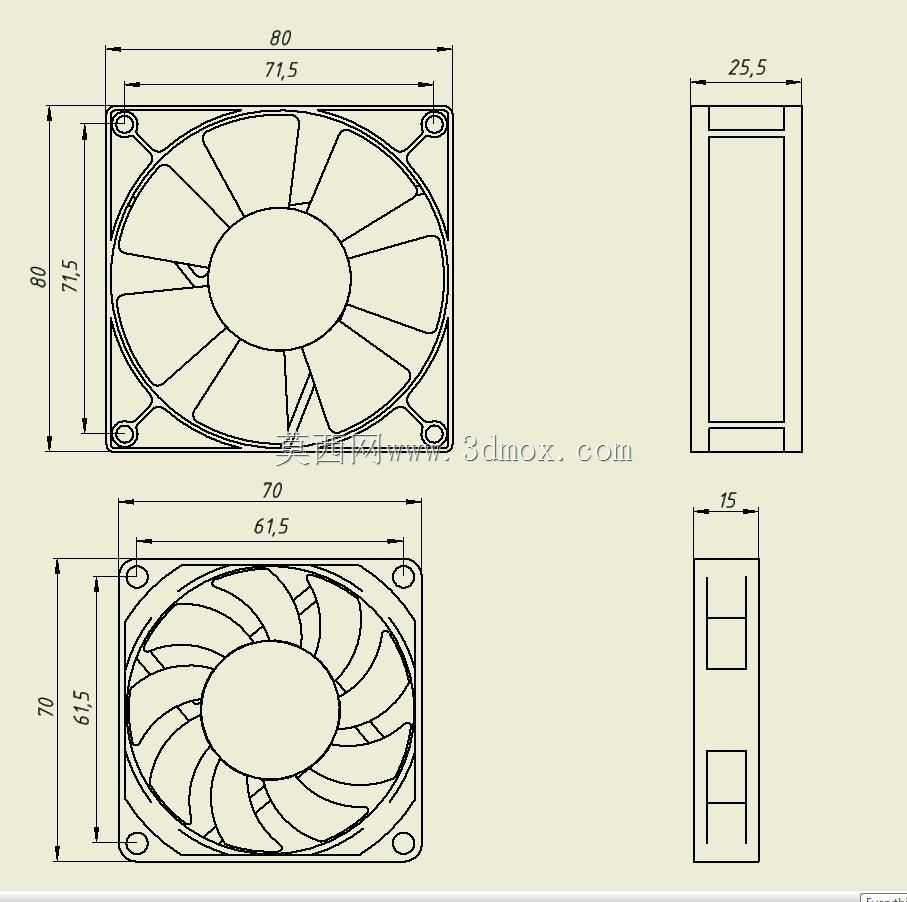

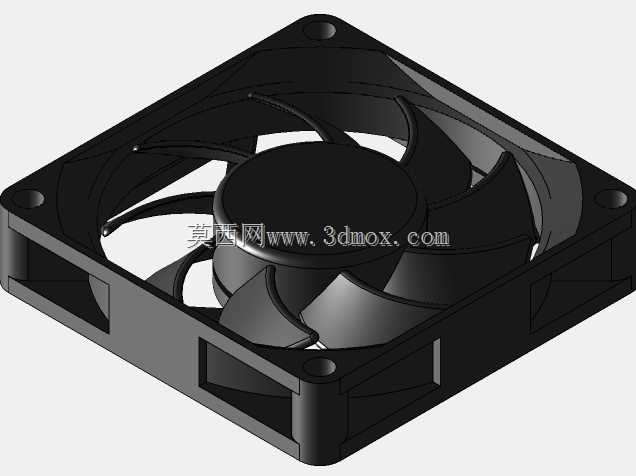

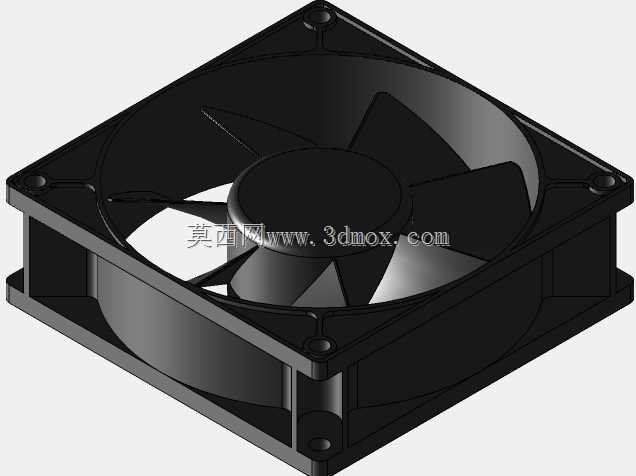

在各类电子设备、工业控制柜、小型机电装置的热管理设计环节，轴流散热风扇是应用频次极高的通风部件，本次呈现的两款方形轴流风扇结构，覆盖了两类主流的安装尺寸规格，可适配不同空间余量的散热场景需求。两款风扇均采用方形外框搭配中心轮毂加辐射式扇叶的经典结构，外框四角预留标准安装孔位，无需额外定制转接件即可直接完成固定装配，大幅降低设备组装阶段的适配成本。其中一款外框轮廓尺寸为80mm×80mm，整体厚度25.5mm，安装孔位中心距为71.5mm，扇叶有效通风直径约70mm，这类规格的风扇常应用于台式电脑机箱、中小型工控机、小型变频器、桌面级3D打印机控制盒等设备的通风散热场景，可在有限安装空间内提供足够的通风量，带走设备内部功率元件工作产生的积热，避免元件因过热出现性能衰减或寿命缩短的问题。另一款风扇外框轮廓尺寸为70mm×70mm，整体厚度15mm，安装孔位中心距为61.5mm，扇叶有效通风直径约61mm，这类薄型小尺寸风扇更适合安装空间紧凑的场景，比如紧凑型嵌入式工控板、小型通讯设备、笔记本外置散热底座、LED驱动电源盒等对安装厚度有严格限制的设备，在保证基础通风散热能力的前提下，尽可能压缩自身占用的结构空间。从设计逻辑来看，两款风扇的外框均做了等宽边框设计，边框内侧与扇叶边缘预留均匀的转动间隙，既避免扇叶转动过程中与外框发生剐蹭，又能减少间隙处的气流回流损失，提升通风效率。扇叶采用不等距排布的曲面叶型设计，可在转动时降低气流切割产生的气动噪音，适配对运行噪音有要求的民用及办公场景。外框四角的安装孔采用沉孔设计，装配时螺丝头部可完全沉入孔位内部，不会突出外框表面，保证风扇安装后与设备安装面完全贴合，避免出现缝隙导致的气流短路。在实际选型应用中，设计人员可根据设备内部的热耗散功率、预留的安装空间尺寸、安装孔位的匹配度来选择对应规格的风扇，两款模型的尺寸标注完整覆盖了安装边界、外形轮廓、孔位间距等核心装配参数，可直接导入装配体中完成干涉检查，无需反复测量核对实物尺寸，能有效缩短结构设计阶段的选型与适配周期。这类标准化的散热风扇结构，经过长期的市场应用验证，结构可靠性高，安装适配性强，是各类需要主动通风散热的设备中不可或缺的通用零部件。
